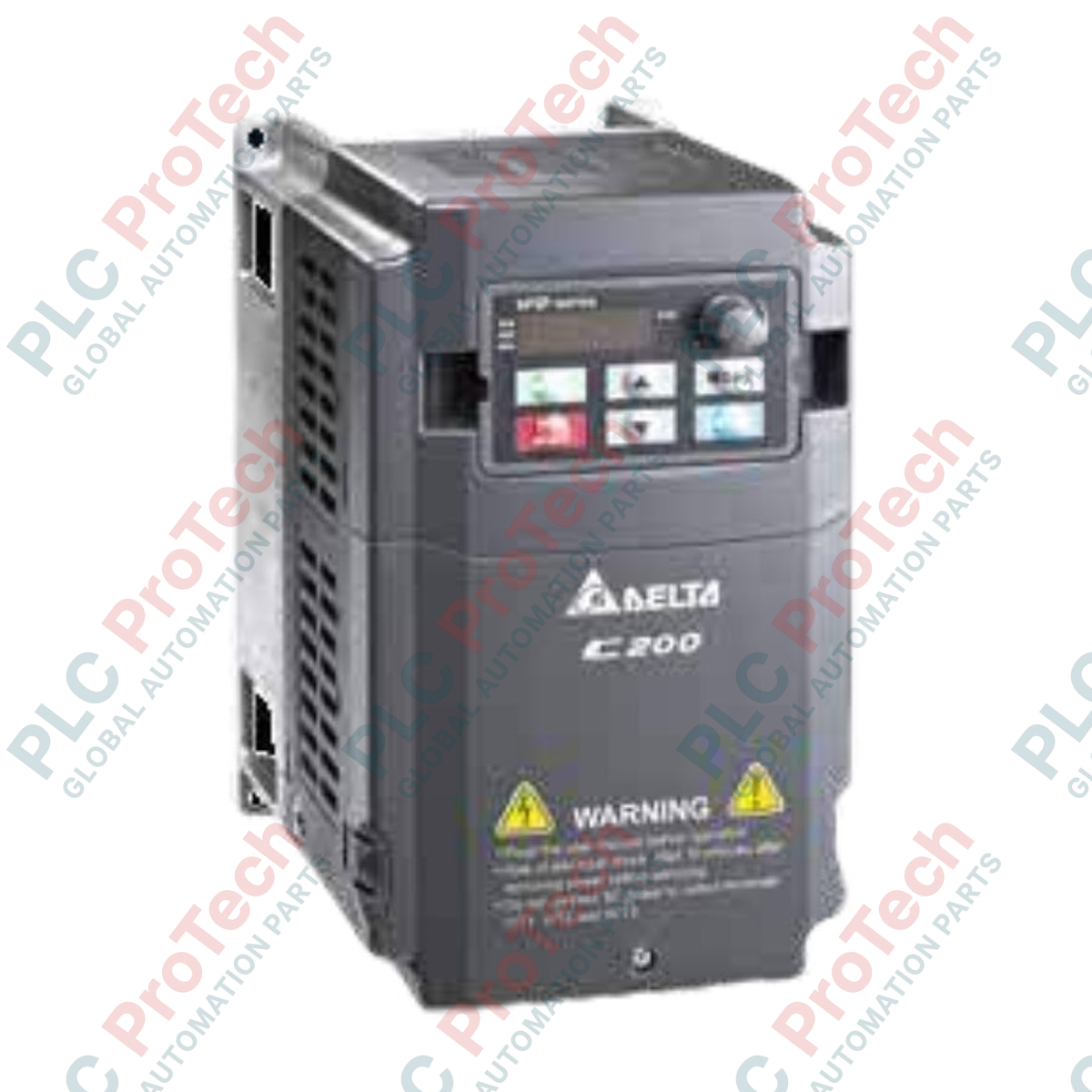

دلتا VFD040CB43A-20 محرك تحكم متجه اقتصادي سلسلة C200

نظرة عامة على النظام الصناعي

يُعد Delta VFD040CB43A-20 (VFD040CB43A-20) محرك تردد متغير ذكي وفعال من حيث التكلفة، تم تصميمه ضمن عائلة التحكم الذكي المتجه Delta C200. يُستخدم عالميًا في عمليات الأتمتة التجارية والصناعية اللامركزية مثل آلات التعبئة الثقيلة، ولفافات النسيج عالية السرعة، ومنشار النجارة الصناعية، وشبكات الناقل متعددة المناطق، حيث ينظم هذا المحرك محركات الحث ثلاثية الطور. من خلال دمج خوارزميات متجهة عالية الأداء في هيكل مدمج قابل للتثبيت على الحائط، يضمن المحرك تنظيم سرعة مستقر، ويقلل من تكاليف التشغيل، ويحمي مكونات النقل الحساسة من صدمات عزم الدوران المفاجئة عند بدء التشغيل.

هيكل الطاقة وديناميكيات التحكم المتجه

يعمل هذا المحول الترددي المثبت على الحائط على مصدر طاقة ثلاثي الطور بجهد 460 فولت، ويستهلك تيار إدخال اسمي يبلغ 15.5 أمبير لتوفير قدرة محرك تصل إلى 4.0 كيلوواط (5.5 حصان). يتميز بأربعة طرق تحكم قابلة للاختيار عبر البرمجيات: التحكم القياسي V/F، التحكم المتجه بدون حساس (SVC)، التحكم V/F مع تغذية راجعة من المشفر (VF+PG)، والتحكم الموجه بالمجال مع تغذية راجعة من المشفر (FOC+PG). صُمم المحرك بعتبات تشغيل مزدوجة، حيث يصل التردد الأقصى للإخراج إلى 600.00 هرتز ضمن معايير العمل العادي، أو حتى 300.00 هرتز ضمن معايير العمل الشاق، مع حد أقصى لعزم الدوران يصل إلى 200% من تيار العزم.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف تحدد ما إذا كان يجب تكوين محرك C200 لوضع SVC مقابل وضع FOC+PG؟

يجب اختيار التحكم المتجه بدون حساس (SVC) للتطبيقات عالية الأداء القياسية حيث لا يمكن تركيب مشفر فعليًا على عمود المحرك، لأنه يحسب موقع الدوار رياضيًا باستخدام نماذج كهربائية داخلية. أما التحكم الموجه بالمجال مع تغذية راجعة من بطاقة المشفر (FOC+PG) فيجب تنفيذه للعمليات المتقدمة التي تتطلب تنظيم سرعة دقيق بالقرب من سرعة الصفر، أو تثبيت موقع مطلق، أو استجابة ديناميكية عالية لعزم الدوران.

ما الإجراء الذي يجب اتخاذه إذا تعطل المحرك بسبب خطأ زيادة التيار (OC) أثناء مراحل بدء التشغيل المفاجئة؟

يشير تعطل OC الفوري أثناء التهيئة إلى أن تيار الإخراج تجاوز الحد الآمن. أولاً، تحقق من تطابق بيانات لوحة اسم المحرك الفعالة مع البيانات داخل بنك معلمات المحرك. بعد ذلك، افحص الخط الميكانيكي بحثًا عن أي عوائق أو انحشار، وقم بتقييم معلمة حد العزم؛ حيث يمكن لـ VFD040CB43A-20 التعامل مع تيار عزم يصل إلى 200%، لذا فإن زيادة وقت التسارع أو تعديل انحراف منحنى V/F غالبًا ما يثبت دورات بدء التشغيل ذات العزم العالي.

هل يتطلب هذا المحرك وحدة مروحة تبريد خارجية للوحات التحكم المغلقة؟

يتميز المحرك بهيكل مدمج للمشتت الحراري مصمم لتبديد الحرارة الناتجة عن مرحلة الطاقة بقوة 4.0 كيلوواط. ومع ذلك، وبما أنه يحمل تصنيف IP20 من النوع المفتوح، يجب تركيبه داخل حاوية كهربائية مهواة. تأكد من أن الهواء المتدفق عبر الخزانة خالٍ من الغبار المعدني الموصل ورذاذ الرطوبة لحماية أطراف الطاقة المكشوفة.

إرشادات التشغيل الميداني والتوصيل الكهربائي

• وصلات سكة الجهد الرئيسية: قم بتوصيل خطوط الطاقة ثلاثية الطور بجهد 460 فولت القادمة فقط إلى الأطراف R/L1 وS/L2 وT/L3. وصل كابلات الإخراج المتجهة مباشرة إلى أطراف محرك الحث على U/T1 وV/T2 وW/T3. لا تقم أبدًا بتوصيل طاقة التيار الخام إلى الأطراف U أو V أو W، لأن تطبيق جهد الخط مباشرة على كتلة تبديل العاكس سيدمر الترانزستورات الداخلية على الفور.

• فصل مشفر (بطاقة PG): عند استخدام أوضاع التحكم VF+PG أو FOC+PG، قم بتمرير كابل إشارة تغذية المشفر عبر مسارات أسلاك منفصلة بعيدًا عن خطوط المحرك عالية الجهد. يجب أن يستخدم كابل المشفر أزواج ملتوية معزولة مع تأريض شامل للغلاف عند نقطة واحدة بالقرب من تأريض هيكل المحرك. يمنع هذا الفصل انتقالات تبديل PWM من التداخل مع سجل التغذية الراجعة والتسبب في أخطاء تتبع السرعة.

• تخطيط التثبيت داخل الحاوية والتباعد: قم بتركيب الهيكل المثبت على الحائط عموديًا على لوحة فرعية معدنية مسطحة غير مطلية لتعظيم خصائص التأريض التوصيلي. حافظ على مسافة مفتوحة لا تقل عن 50 مم على الجانبين و120 مم كحد أدنى عموديًا فوق وتحت هيكل المحرك. افحص الوحدة بانتظام لضمان بقاء زعانف التبريد خالية من الألياف المحمولة جوًا أو الشحوم التي قد تقلل من كفاءة التبريد.
