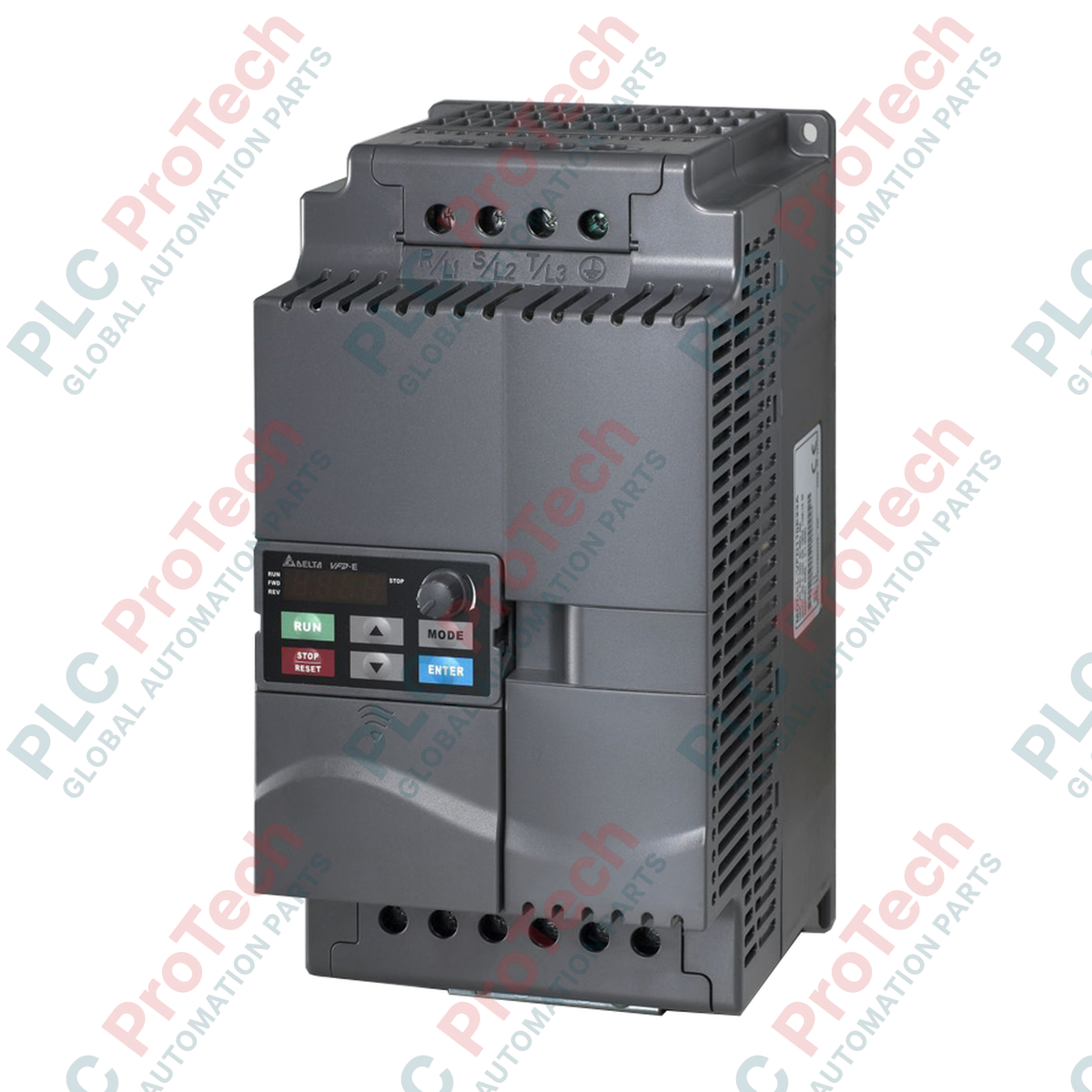

محرك عاكس DELTA VFD075E43A من سلسلة VFD-E للتحكم المتجهي دون مستشعر

نظرة عامة على محرك ميكروي مرن

يُعد  VFD075E43A (VFD075E43A) محرك عاكس متجهي بلا مستشعرات، متعدد الوظائف وعالي الوحدات، طورته Delta ضمن منصة سلسلة VFD-E المرنة. وبقدرة اسمية قوية تبلغ 7.5 kW (10 HP) وتيار خرج مستمر مهيأ للتشغيل عالي الكفاءة، صُمم محرك التردد المتغير المدمج هذا للتطبيقات الصناعية ذات القدرة المنخفضة إلى المتوسطة، حيث تتوازن مساحة لوحة التحكم المتاحة مع الحاجة إلى كثافة عزم عالية. وفي تركيبات أرضيات المصانع التي تتطلب أداءً عالياً، مثل أنظمة السيور الناقلة الآلية، وآلات الخلط الصناعية، وإطارات غزل المنسوجات، ومصفوفات المضخات المحلية، يحافظ  VFD075E43A على استمرارية النظام ويقلل بصورة كبيرة من فترات التوقف غير المجدولة بفضل ميزات PLC المدمجة، وإمكانية التركيب المرنة جنباً إلى جنب، والأداء الحراري القوي. كما أن نطاق خرجه عالي التردد يجعله مكوناً أساسياً لتشغيل محركات AC المتخصصة عالية السرعة بسلاسة.

التكامل الوظيفي وهندسة التصميم المعياري

تم تحسين البنية العتادية لسلسلة VFD-E من أجل ترتيبات التحكم المدمجة والتخصيص المحلي:

• مساحة توسعة معيارية: صُمم بهيكل مرن يقبل بطاقات توسعة قابلة للتركيب لتوفير اتصالات الناقل الميداني، بما في ذلك DeviceNet وProfibus-DP وLonWorks، إلى جانب وحدات I/O إضافية.

• منطق Micro-PLC مدمج: يضم طبقة تنفيذ PLC مدمجة، تصل إلى 500 خطوة، مما يتيح للمحرك إدارة تشابكات المرحلات المحلية، وآلات الحالات البسيطة، وحلقات عدّ المستشعرات بشكل مستقل.

• كفاءة المساحة عند التركيب جنباً إلى جنب: يستخدم تصميماً ديناميكياً حرارياً عالي الكفاءة يتيح تركيب عدة وحدات VFD-E متجاورة على سكة DIN واحدة، مما يحسن استغلال مساحة لوحة التحكم.

• خيارات تغذية راجعة مرنة: يدعم التحكم المتجهي بلا مستشعرات (SVC) للاستجابة الديناميكية للعزم في الحلقة المفتوحة، إلى جانب منحنيات V/f القياسية القابلة للتهيئة لإعدادات التهوية الأساسية متعددة المحركات.

المعلمات الهندسية الأساسية

توضح بيانات المواصفات التالية الحدود الميكانيكية والكهربائية والبيئية المعتمدة لتصميم المعدات الصناعية:

قاعدة المعرفة التقنية والاستفسارات الشائعة

ما الاحتياطات الأساسية عند استخدام نطاق تردد الخرج الكامل من 0 إلى 600 Hz؟

عند تشغيل مغازل أو محركات متخصصة عالية السرعة تتجاوز الترددات القياسية البالغة 50/60 Hz، يجب التحقق من أن المحامل الميكانيكية للمحرك، واتزان الدوار، ومروحة التبريد مصممة لعدد الدورات في الدقيقة المستهدف. بالإضافة إلى ذلك، ومع ارتفاع تردد الخرج، يجب ضبط نسبة الجهد إلى التردد في المحرك بصورة صحيحة لتجنب تشبع القلب أو ضعف أداء إضعاف المجال.

كيف يعمل ربط ناقل DC المرن المدمج على تحسين استهلاك الطاقة في أنظمة المحركات المتعددة؟

تدعم سلسلة VFD-E مشاركة ناقل DC المشترك. ففي ترتيبات المحركات المتعددة، عندما يكون أحد المحركات في حالة كبح، أي يعيد الطاقة، مثل الرافعة أو بكرة فك اللف أثناء التباطؤ، بينما يكون محرك آخر في حالة تشغيل ويستهلك الطاقة، يمكن توجيه الطاقة المعادة مباشرة عبر ناقل DC المشترك إلى محرك التشغيل. ويؤدي ذلك إلى تقليل إجمالي استهلاك الطاقة من الشبكة وتقليل الحرارة التي تبددها مقاومات الكبح الخارجية.

ما نوع الحماية الداخلية التي يوفرها المحرك ضد اضطرابات طاقة الإدخال؟

يضم المحرك دوائر حماية شاملة، تشمل تتبع زيادة الجهد وانخفاضه، واكتشاف فقدان طور الإدخال، والحماية من أعطال التأريض، ومراقبة الحمل الحراري الزائد للمحرك إلكترونياً، مع حساب I2t، لمنع تلف IGBT الداخلي الناتج عن تقلبات الشبكة المحلية.

إرشادات التشغيل الميداني والسلامة

• المسافات الحرارية للغلاف وحدود التركيب جنباً إلى جنب: على الرغم من أن منصة VFD-E تدعم التركيب عالي الكثافة جنباً إلى جنب، يجب التأكد من عدم تجاوز درجة حرارة الهواء الداخلية في الخزانة الميكانيكية حد 50 deg C. وعند تركيب المحركات متجاورة مباشرة من دون فجوات، أزل أغطية الغبار العلوية من الأغلفة ذات تصنيف IP20 لتحسين تدفق الهواء بالحمل الطبيعي عبر قنوات التبريد المدمجة.

• بروتوكول عزل كابلات الطاقة والتحكم: مرر جميع خطوط AC الرئيسية الداخلة (R/L1, S/L2, T/L3) وكابلات المحرك ذات التعديل عالي التردد PWM (U/T1, V/T2, W/T3) داخل مجارٍ معدنية معزولة، وافصلها عن خطوط I/O الرقمية منخفضة الجهد ووصلات الأوامر التناظرية بمسافة لا تقل عن 100 mm. ويمنع هذا الترتيب حقن الضوضاء عالية التردد في حلقات المستشعرات الحساسة 4-20mA أو 0-10V.

• تأريض الهيكل منخفض المعاوقة: صِل طرف التأريض المخصص للمحرك مباشرة بقضيب التأريض النحاسي الرئيسي في الخزانة باستخدام موصل سميك منخفض المعاوقة. تجنب تكوينات الحلقات أو تمرير خطوط التأريض عبر المعدات المجاورة، إذ يلزم استخدام تأريض نجمي مباشر من نقطة واحدة لقمع التيارات الكهربائية ذات النمط المشترك الناتجة عن التبديل السريع لـ IGBT.
