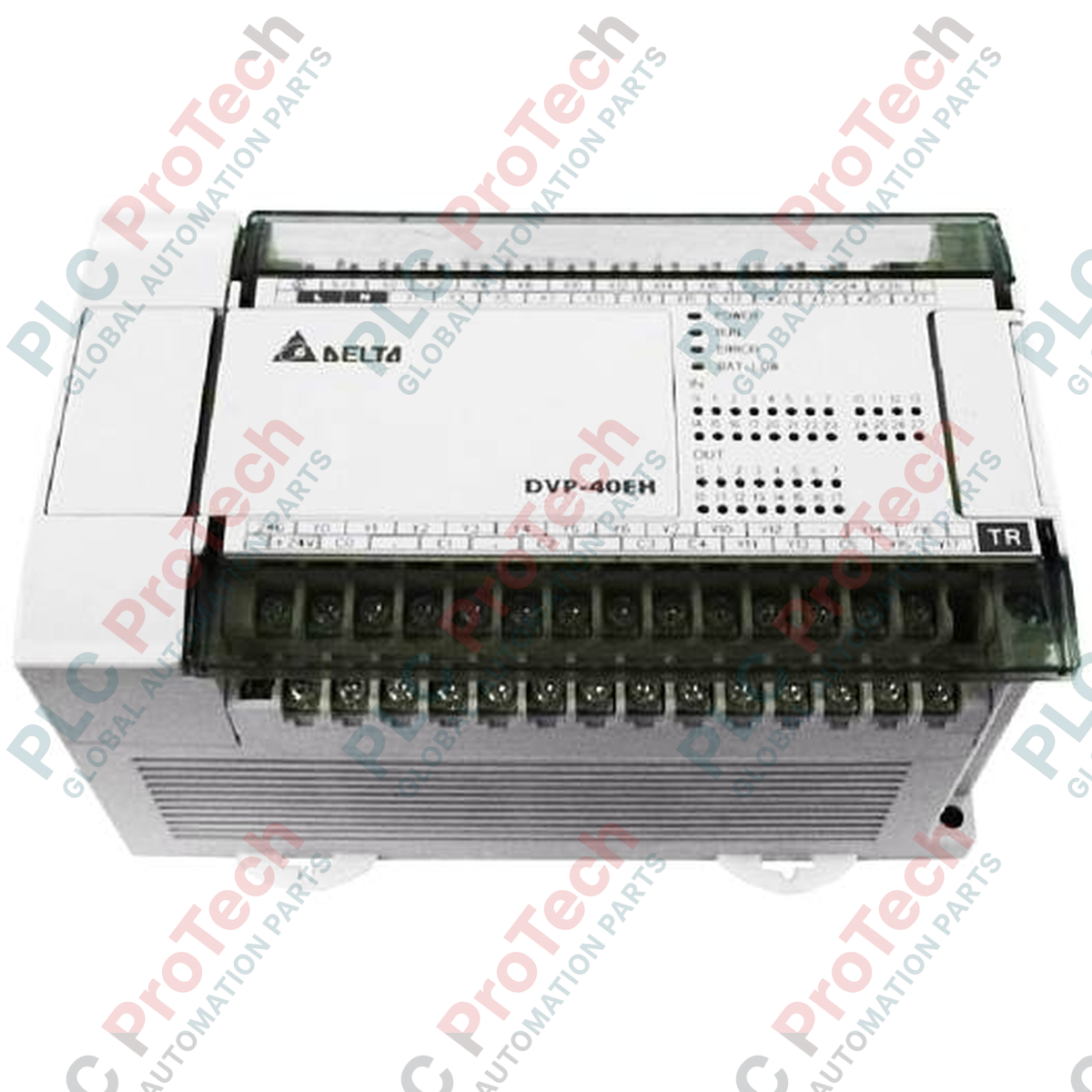

وحدة تحكم منطقية قابلة للبرمجة PLC عالية الأداء من سلسلة DELTA DVP-EH3، ‏DVP40EH00T2

نظرة عامة على المنتج

تُعد وحدة المعالجة الرئيسية  DVP40EH00T2 (DVP40EH00T2) عالية الأداء، وهي من سلسلة DVP-EH3 الرائدة من Delta. وباعتبارها الخيار المتقدم ضمن خط DVP-E، توفر سلسلة EH3 سرعة تنفيذ فائقة، وسجلات بيانات أكبر، وإمكانات متقدمة للتحكم في الحركة مقارنة بوحدات التحكم المنطقية القابلة للبرمجة القياسية. توفر هذه «الوحدة الأساسية» كثافة موثوقة تبلغ  40 نقطة إدخال/إخراج  (24 مدخلاً رقمياً و16 مخرجاً ترانزستورياً) في هيكل معياري واحد. وقد جرى تحسينها للآلات الصناعية المعقدة، مثل أنظمة وضع الملصقات عالية السرعة، وروبوتات اللحام الدقيقة، وخطوط التجميع الآلية. وتتميز  DVP40EH00T2 بمصدر طاقة دخل تيار متردد من «النوع H»، ومخارج ترانزستورية عالية السرعة مصممة للتبديل السريع وتحديد الموضع بدقة باستخدام قطار النبضات.

التهيئة الفنية

صُممت البنية hardware لوحدة  DVP40EH00T2 لتطبيقات الزمن الحقيقي المتطلبة. وهي تضم 24 مدخلاً رقمياً عالي السرعة و16 مخرجاً ترانزستورياً من نوع NPN. وقد صُممت مرحلة الترانزستورات خصيصاً للتحكم في الحركة، إذ تدعم ما يصل إلى 4 قنوات لإخراج نبضات بتردد 200 kHz للتحكم في عدة محاور مؤازرة أو محاور بمحركات خطوية في الوقت نفسه. وتتمتع وحدة المعالجة المركزية بسعة برنامج تبلغ 30k خطوة ومجموعة سجلات موسعة (12k كلمة)، مما يتيح معالجة البيانات المعقدة وإدارة الوصفات. إضافة إلى ذلك، توفر الوحدة ثلاثة منافذ اتصال مدمجة (RS-232 ومنفذا RS-485) تدعم بروتوكول Modbus، بما يضمن اتصالاً سلساً مع واجهات تشغيل المستخدم، ومحركات التردد المتغير، والمستشعرات.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الفائدة الأساسية لسلسلة EH3 مقارنة بطرازات EH2 السابقة؟

توفر سلسلة EH3، بما في ذلك  DVP40EH00T2، قفزة كبيرة في قدرة المعالجة والتحكم في الحركة. فهي تدعم ترددات أعلى لإخراج النبضات (200 kHz مقابل 100 kHz) وسرعة أكبر في تنفيذ التعليمات (0.24 us). ويتيح ذلك دقة أعلى في تحديد الموضع والقدرة على التعامل مع منطق أكثر تعقيداً من دون زيادة زمن دورة المسح في وحدة التحكم المنطقية القابلة للبرمجة.

هل يمكن للمخارج الترانزستورية التعامل مع أحمال التيار المتردد؟

لا. فالمخارج الترانزستورية (T2) مصممة حصرياً للأحمال ذات التيار المستمر، عادةً بجهد يتراوح بين 5 و30 VDC. وهي مثالية للتبديل عالي السرعة وقيادة مداخل المحركات المؤازرة. وإذا كان تطبيقك يتطلب تبديل أحمال تيار متردد (مثل ملفات لولبية بجهد 220 VAC)، فيجب استخدام مرحل وسيط خارجي بين خرج وحدة التحكم المنطقية القابلة للبرمجة والحمل.

كم عدد وحدات التوسعة التي يمكنني إضافتها إلى DVP40EH00T2؟

تدعم سلسلة DVP-EH3 ما يصل إلى 512 نقطة إدخال/إخراج إجمالاً. ويمكنك إضافة مجموعة متنوعة من وحدات التوسعة الجانبية اليمنى، بما في ذلك وحدات الإدخال/الإخراج الرقمية، ووحدات الإدخال/الإخراج التناظرية، ووحدات التحكم في درجة الحرارة، ووحدات الاتصال المتخصصة، مما يسمح لـ  DVP40EH00T2 بالتوسع بما يتناسب مع تعقيد نظامك.

دليل الهندسة والتركيب

• سلامة قطار النبضات: عند استخدام المخارج عالية السرعة بتردد 200 kHz للتحكم في المحركات المؤازرة، من الضروري استخدام كابلات مزدوجة مجدولة ومحجوبة (STP). صِل الغلاف بالطرف «G» في وحدة التحكم المنطقية القابلة للبرمجة فقط لمنع حلقات التأريض، مع ضمان عدم تسبب التداخل الكهرومغناطيسي (EMI) في «نبضات زائفة» تؤدي إلى أخطاء في تحديد الموضع.

• استقرار مصدر الطاقة: يُصنّف دخل التيار المتردد من «النوع H» للعمل بجهد 100-240 VAC. ولحماية وحدة المعالجة المركزية عالية السرعة من ارتفاعات الجهد المفاجئة، يُنصح بشدة بتركيب واقٍ من زيادة الجهد أو محول عزل على خط الطاقة. تأكد من توصيل طرف تأريض وحدة التحكم المنطقية القابلة للبرمجة بتأريض أرضي مخصص منخفض المعاوقة.

• التركيب وإدارة الحرارة: ثبّت وحدة التحكم المنطقية القابلة للبرمجة على سكة DIN قياسية مقاس 35 mm. ونظراً إلى أن EH3 تتعامل مع إشارات عالية السرعة، فقد تولد حرارة داخلية. اترك خلوصاً رأسياً لا يقل عن 50 mm أعلى الوحدة وأسفلها للسماح بالحمل الحراري الطبيعي. وتجنب تركيب وحدة التحكم المنطقية القابلة للبرمجة في المستوى الرأسي نفسه مع الأجهزة ذات الحرارة العالية، مثل مقاومات الكبح.
