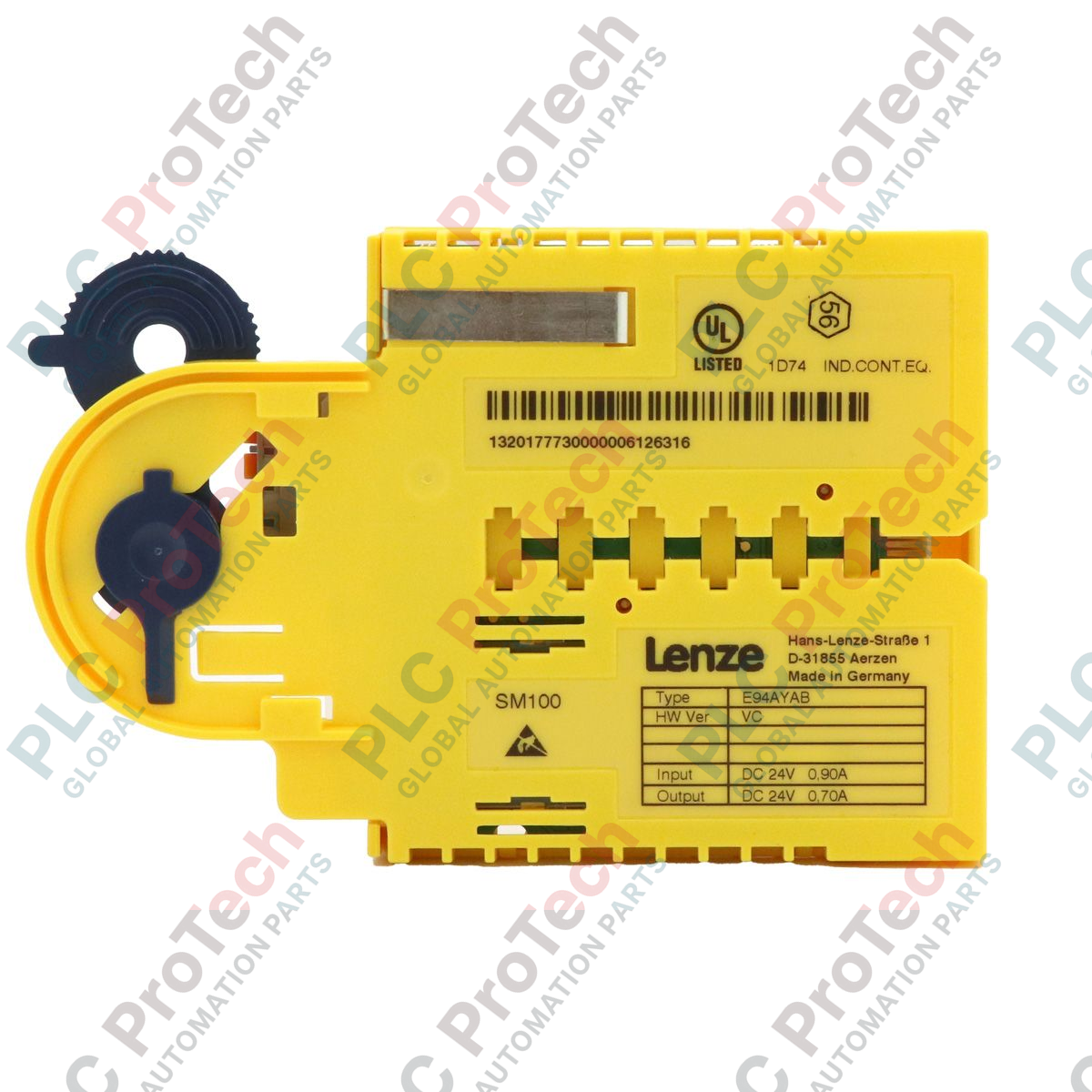

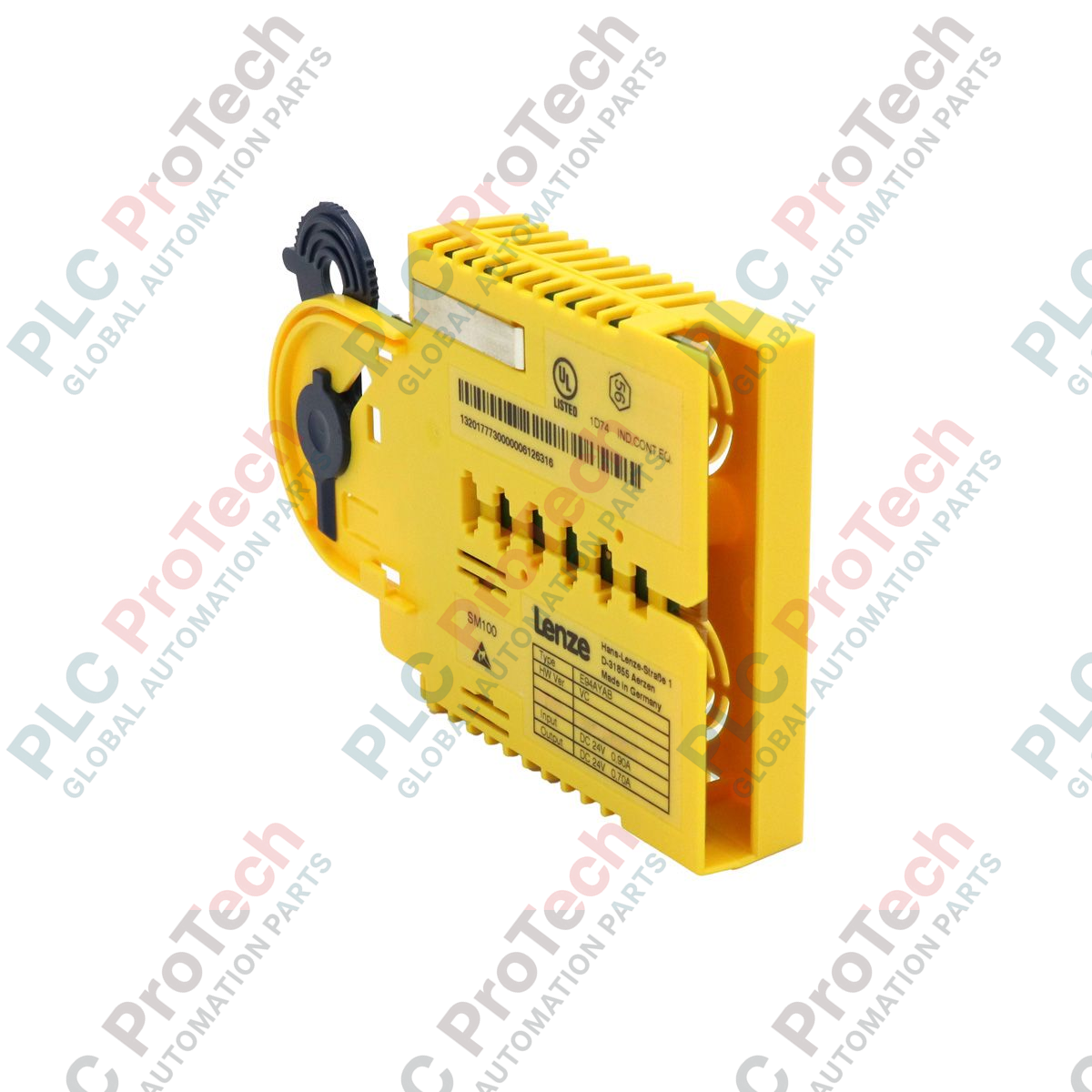

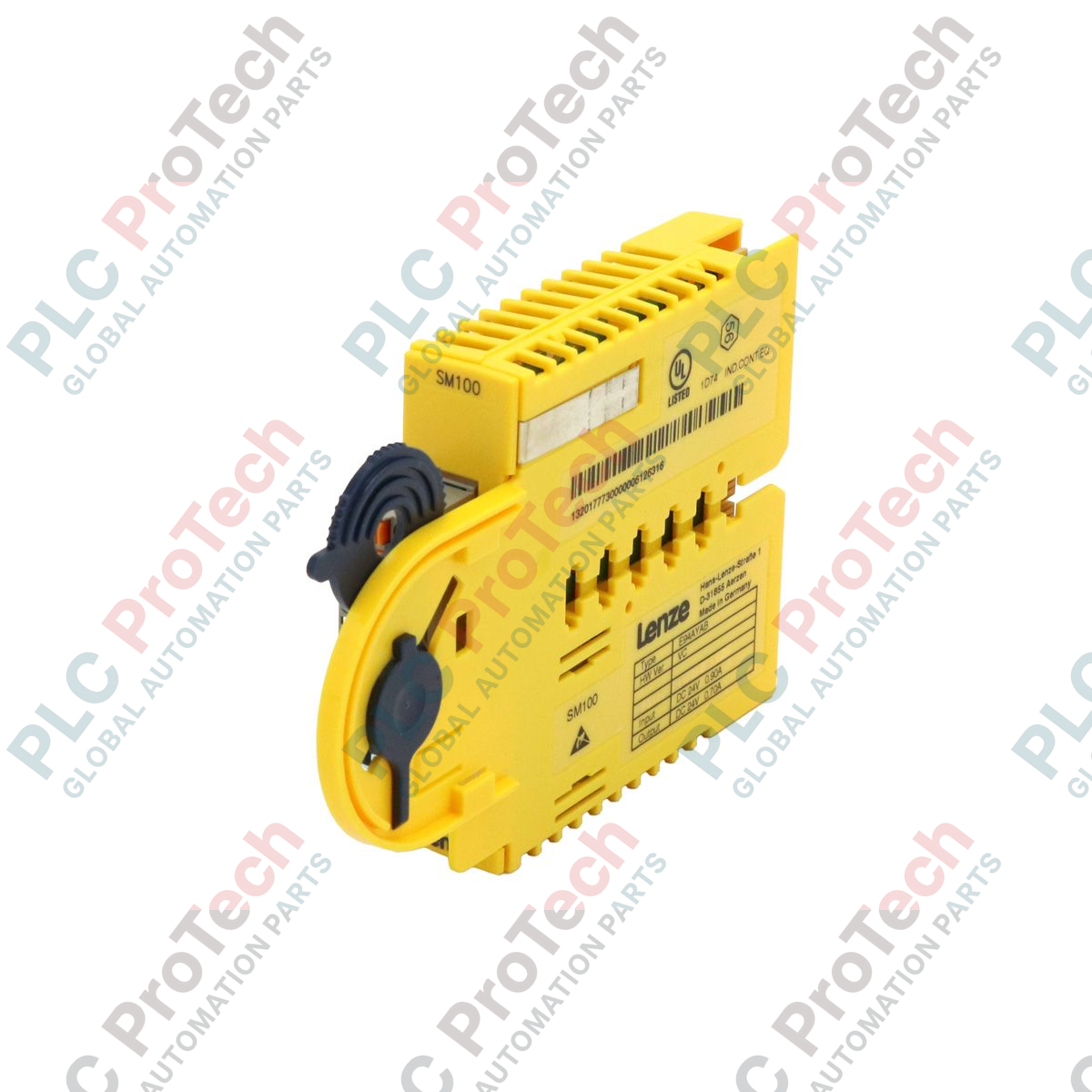

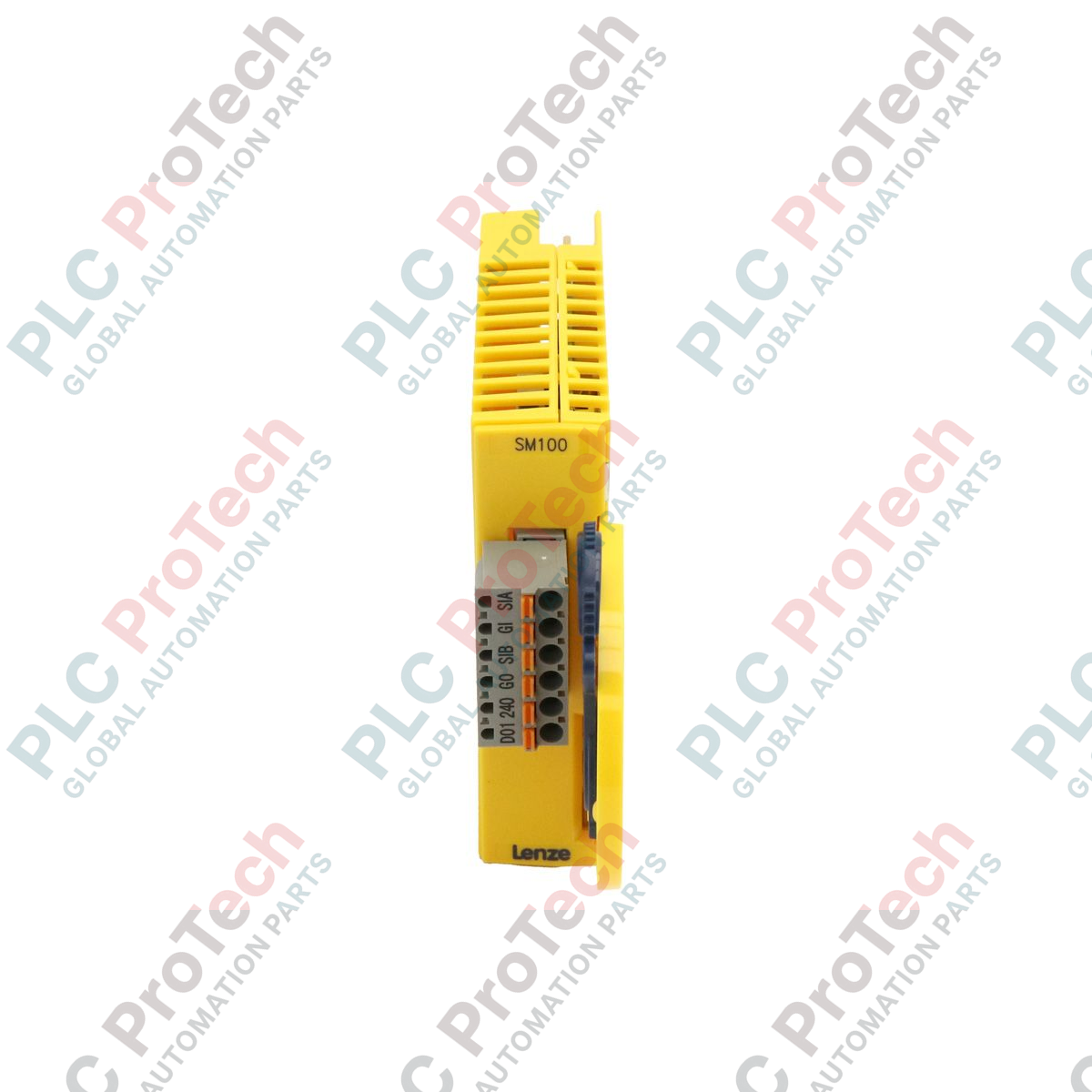

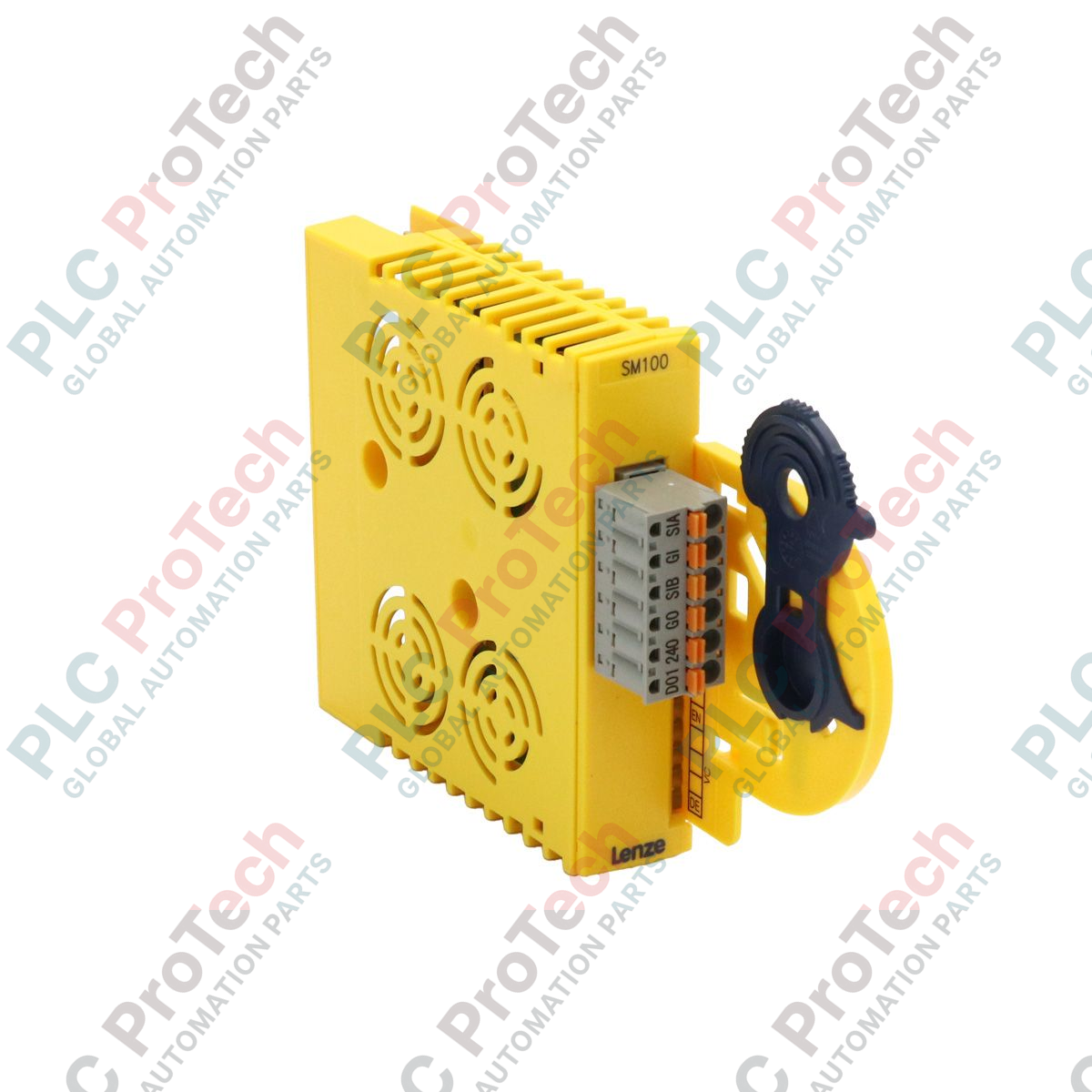

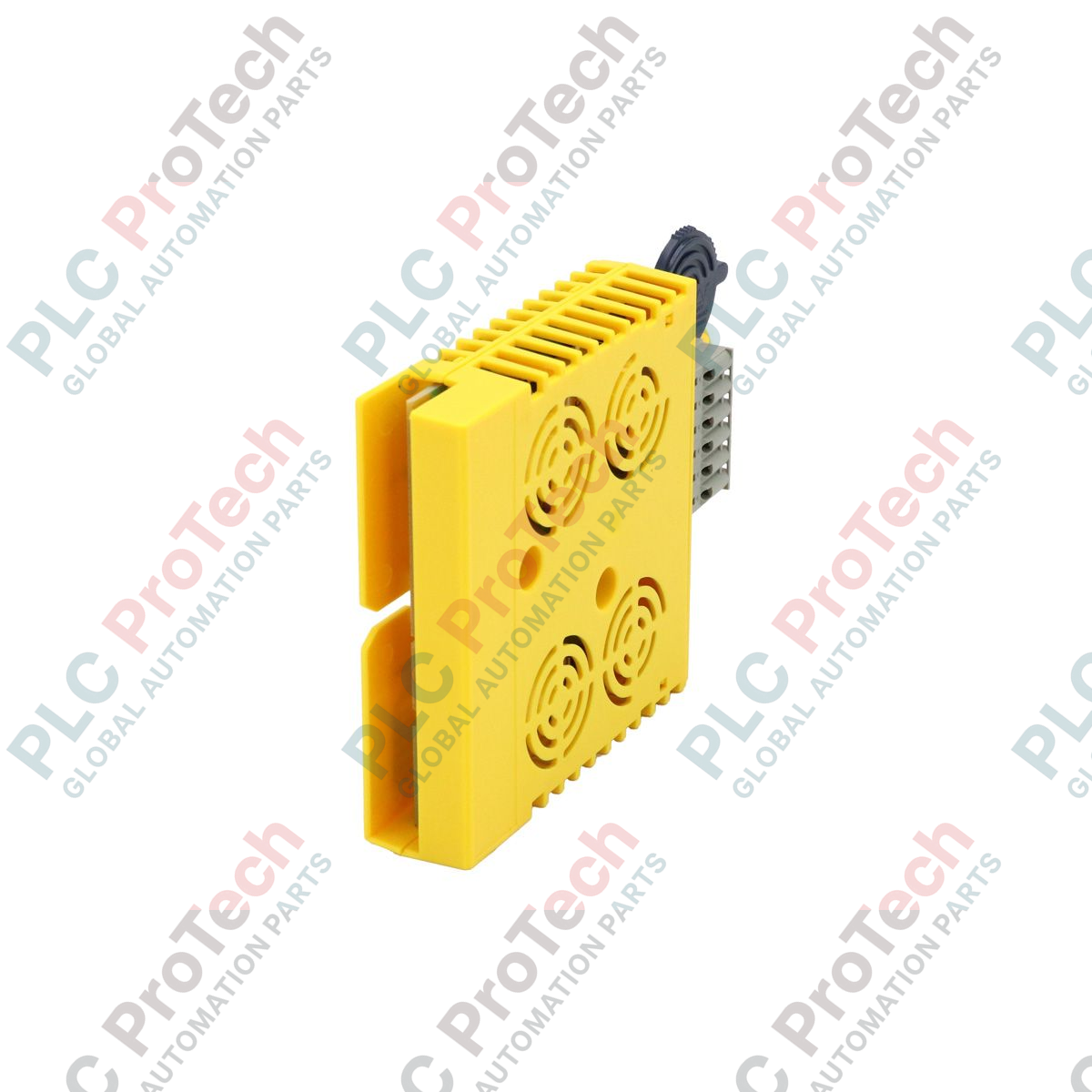

وحدة أمان SM100 لينز E94AYAB سلسلة 9400

نظرة عامة على المنتج

يُعد E94AYAB (E94AYAB) وحدة السلامة الوظيفية SM100 المصممة خصيصًا لنظام محرك سيرفو Lenze 9400 HighLine. تعمل هذه الوحدة كأساس لسلامة الآلة، حيث توفر وظيفة إيقاف العزم الآمن (STO) الأساسية. من خلال دمج E94AYAB مباشرة في محرك السلسلة 9400، يمكن للمهندسين منع تشغيل المحرك بشكل غير متوقع بشكل موثوق، مما يضمن حالة خالية من العزم دون الحاجة إلى قواطع طاقة خارجية عالية التآكل. تم تصميم هذه الوحدة الهندسية الألمانية لتكون حاسمة في بيئات الأتمتة الحديثة بين الشركات مثل التعبئة عالية السرعة، وآلات النسيج، والخلايا الروبوتية، حيث يتطلب التدخل السريع. تتيح هذه الوحدة هيكل سلامة مبسط يلبي معايير السلامة العالمية الصارمة مع تقليل تعقيد الأسلاك وتقليل حجم خزانة التحكم الكهربائية.

التكوين الفني

وحدة SM100 E94AYAB هي توسعة أجهزة قابلة للتوصيل تُركب مباشرة في فتحة السلامة المخصصة لأي محرك من سلسلة Lenze 9400. يركز تصميمها الأساسي على مدخلات السلامة ذات القناة المزدوجة التي، عند إيقاف تنشيطها، تمنع فورًا الترانزستورات الداخلية للطاقة في المحرك على مستوى الأجهزة. هذا يضمن أنه حتى في حالة حدوث خلل في البرنامج أو فشل نظام التحكم، لا يمكن للمحرك توليد العزم. تم تصميم الوحدة لتكون في حالة "نشطة" ضمن دورة حياة المنتج، مما يعني توافقها مع أحدث إصدارات البرامج الثابتة لمنصة 9400 HighLine. تصميمها خفيف الوزن بوزن 0.09 كجم لا يؤثر على الملف الحراري للمحرك، ومع ذلك توفر التبديل عالي الموثوقية المطلوب لتطبيقات مستوى سلامة التكامل 3 (SIL 3) ومستوى الأداء e (PL e).

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هي وظيفة السلامة المحددة التي يوفرها E94AYAB؟

تقدم وحدة SM100 وظيفة إيقاف العزم الآمن (STO). هذه تدبير أمان أساسي يضمن عدم وجود طاقة توليد تؤثر على المحرك. وهي شرط أساسي لإيقاف الآلة بأمان حيث لا يمكن لأي قوة خارجية (مثل الجاذبية) أن تسبب حركة خطرة بمجرد إزالة العزم.

هل يمكن استخدام هذه الوحدة لتطبيقات السرعة المحدودة الآمنة (SLS)؟

لا. وحدة E94AYAB (SM100) مخصصة فقط لوظيفة STO. للتطبيقات الأكثر تقدمًا المتعلقة بحركة السلامة مثل SLS (السرعة المحدودة الآمنة) أو SDI (الاتجاه الآمن)، يجب استخدام وحدة SM301 (E94AYAE) ضمن سلسلة 9400.

كيف يمكنني التحقق من أن وحدة السلامة تعمل بشكل صحيح؟

تتميز وحدة SM100 بتصميم قابل للاختبار. أثناء التشغيل الأولي، يجب إجراء "تنشيط قسري" أو فحص ردود الفعل عبر بتات الحالة الداخلية للمحرك لضمان استجابة قناتي السلامة بشكل صحيح لدائرة التوقف الطارئ.

دليل الهندسة والتركيب

• متطلبات الأسلاك ذات القناة المزدوجة: لتحقيق تصنيف SIL 3 / PL e، يجب توصيل E94AYAB في دائرة سلامة ذات قناة مزدوجة. يتطلب ذلك إشارتين مستقلتين بجهد 24 فولت تيار مستمر من مرحل السلامة. إذا تم استخدام قناة واحدة فقط، فسيتم تخفيض تصنيف السلامة للآلة بالكامل بشكل كبير، مما قد يؤدي إلى فشل في التفتيشات المحلية للسلامة.

• تركيب الفتحة وسلامة تفريغ الشحنة الكهربائية الساكنة (ESD): يجب إدخال وحدة SM100 في المحرك مع إيقاف تشغيل كل الطاقة (بما في ذلك طاقة التحكم 24 فولت تيار مستمر). استخدم سوار مضاد للكهرباء الساكنة أثناء التركيب لمنع تلف مكونات CMOS الحساسة للغاية. تأكد من دفع الوحدة بقوة في الفتحة حتى يتم تفعيل آلية القفل لمنع أخطاء "وحدة مفقودة".

• دائرة ردود فعل السلامة: يُنصح بشدة بمراقبة حالة "جاهز" أو "STO نشط" للمحرك وإرجاعها إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) الرئيسية للسلامة. هذا يضمن أن نظام السلامة يمكنه اكتشاف إزالة الوحدة فعليًا أو حدوث خلل داخلي في منطق السلامة الخاص بالمحرك.
