وحدة ذاكرة للتحكم في الحركة عالي المستوى بسعة 2MB من سلسلة 9400 ‏Lenze E94AYM22

نظرة عامة على المنتج

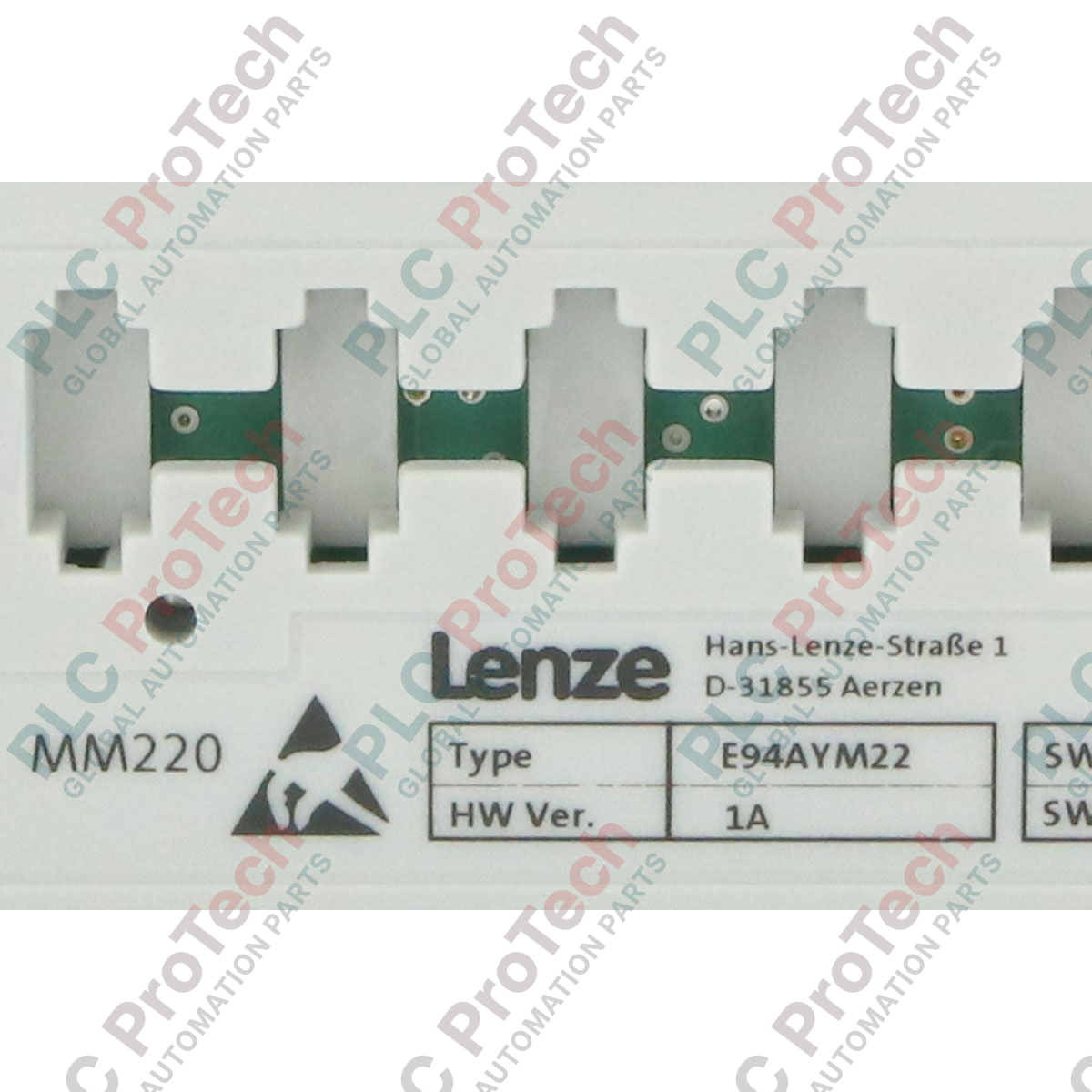

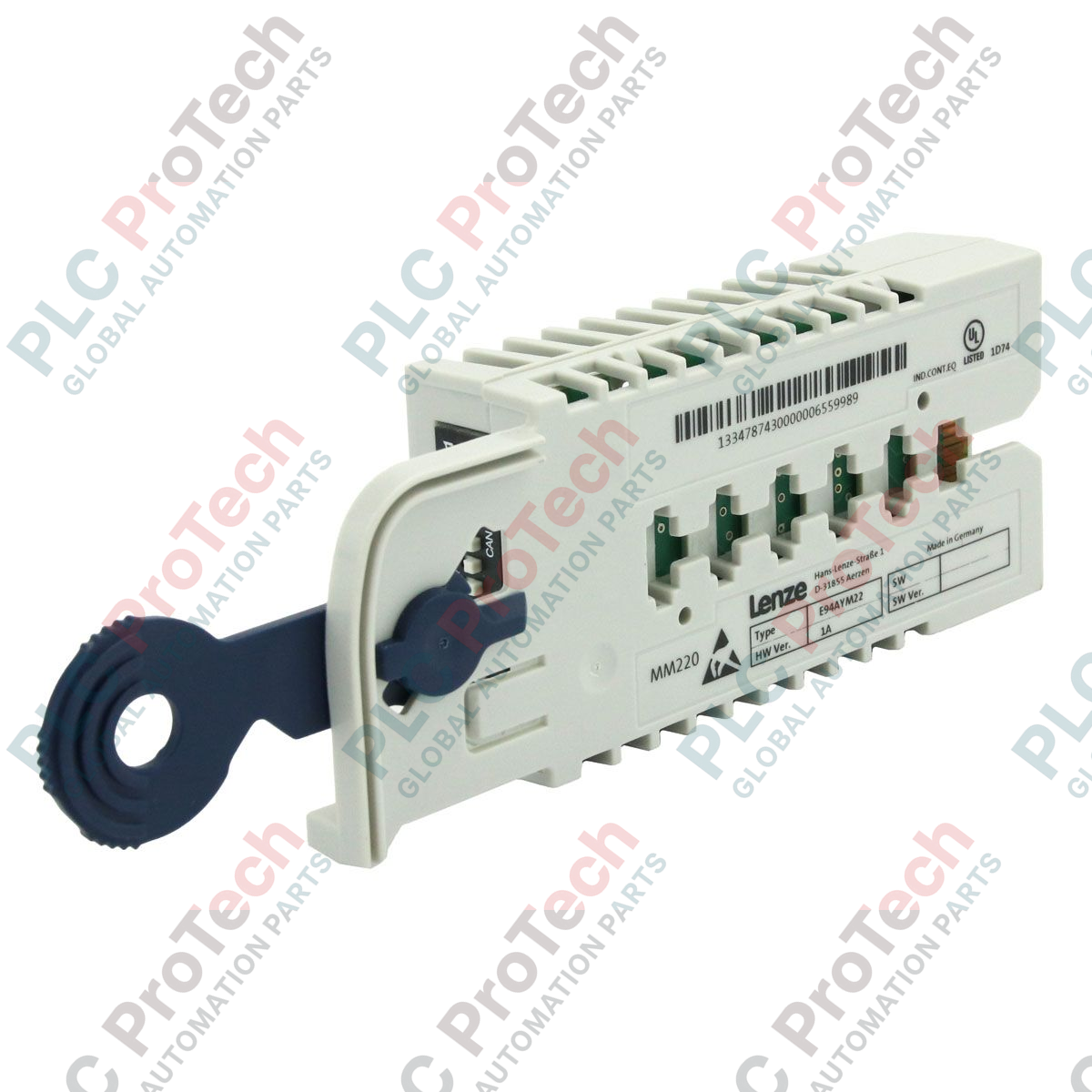

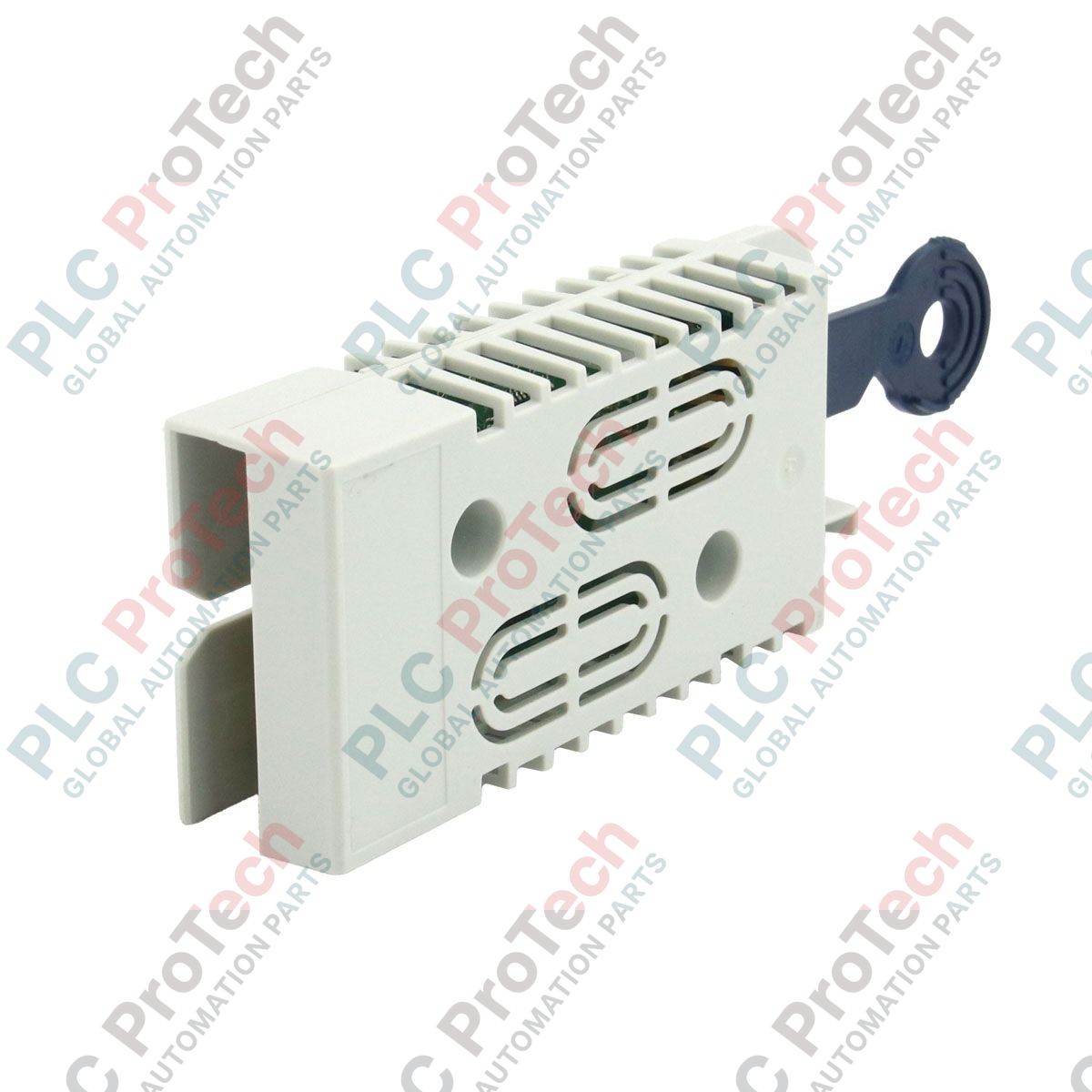

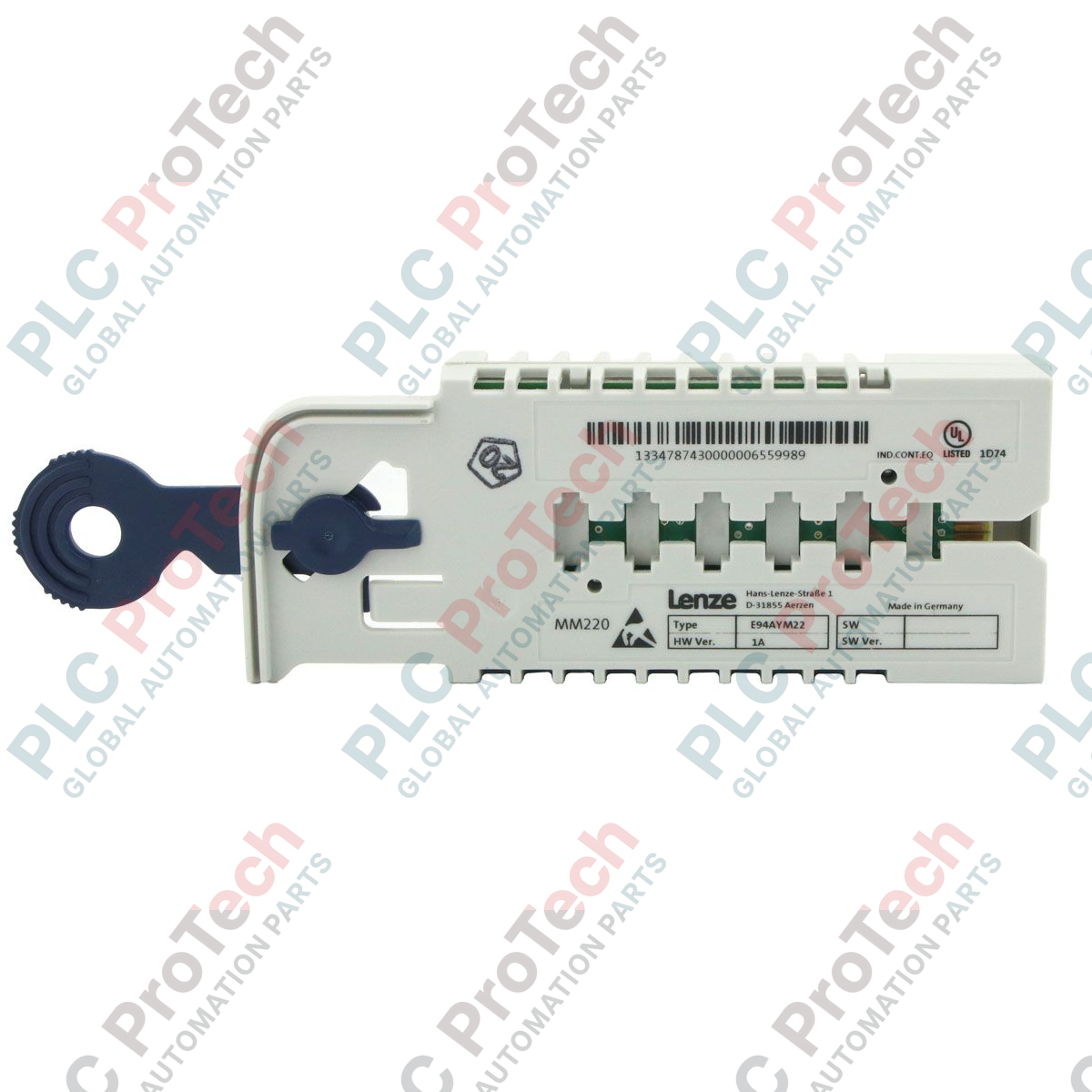

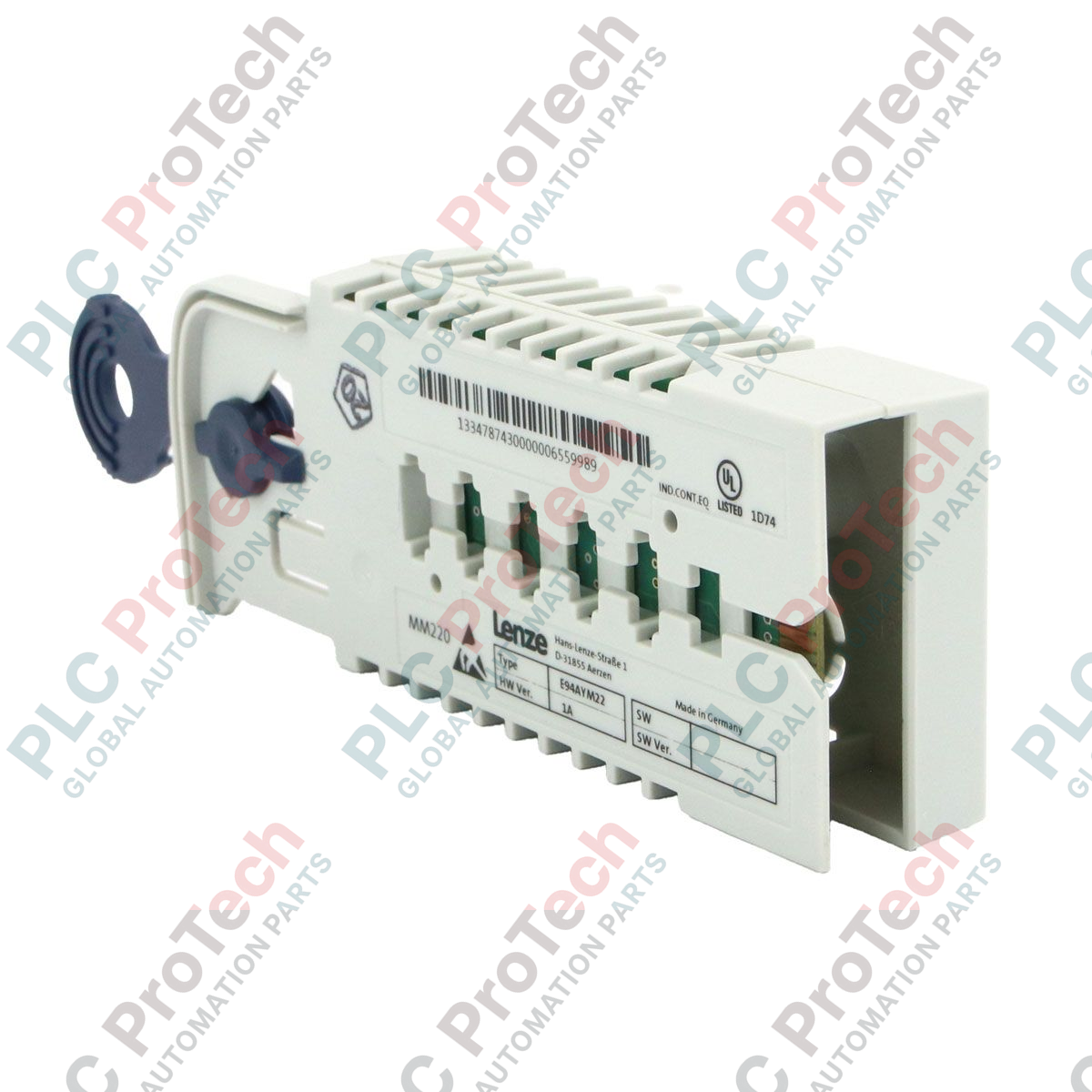

تُعد وحدة الذاكرة المحمولة Flash بسعة 2MB E94AYM22 (E94AYM22) مكوّنًا متخصصًا صُمم خصيصًا لمحركات السيرفو Lenze من سلسلة 9400 ذات المستوى العالي. وتعمل كمخزن البيانات الأساسي ومستودع الإعدادات لتطبيقات التحكم المتقدمة في الحركة التي تستخدم تقنية MM220. وتُعد هذه الوحدة ضرورية لتخزين ملفات تعريف الحركة المعقدة، ومعلمات الجهاز، والمنطق الخاص بالتطبيق، مما يتيح استبدال المحرك بسرعة دون الحاجة إلى حاسوب شخصي منفصل أو برنامج هندسي. وعلى الرغم من كونها مكوّنًا متوقفًا عن الإنتاج (قديمًا)، تظل E94AYM22 ضرورية للحفاظ على أنظمة الأتمتة عالية الدقة التي تكون فيها الحركة المتزامنة ومعالجة البيانات عالية السرعة أمرين بالغي الأهمية. ومن خلال تخزين إعدادات معدل البود وعناوين الأجهزة عبر مفاتيح مدمجة، تضمن الوحدة اتصالًا سلسًا داخل الشبكة الصناعية، وتحافظ على سلامة النظام وتقلل وقت التوقف أثناء دورات الصيانة.

التهيئة التقنية

صُممت E94AYM22 مع التركيز على الموثوقية على مستوى العتاد وسهولة التهيئة. وهي مزودة بذاكرة Flash غير متطايرة بسعة 2MB، محسّنة خصيصًا لمهام التحكم عالي المستوى في الحركة التي تتطلب تسجيلًا واسعًا للبيانات وتنفيذ خوارزميات معقدة. وتتضمن الوحدة مفاتيح فعلية لتعيين العنوان وإمكانات ضبط معدل البود مدمجة مباشرة في العتاد، مما يتيح للمهندسين ضبط هوية الشبكة وسرعات الاتصال يدويًا. وتضمن هذه البنية قفل معلمات الاتصال على مستوى العتاد وسهولة التحقق منها. وبوزن يبلغ 0.04 kg وتصميم يتيح تركيبها بالتوصيل والتشغيل داخل فتحة محرك سلسلة 9400، تعمل الوحدة بمثابة "عقل" وحدة المحرك، إذ تضمن تنفيذ جميع وظائف الحركة المخصصة عالية المستوى MM220 بتوقيت ثابت ومن دون فقدان للبيانات.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل تتطلب E94AYM22 بطارية للاحتفاظ ببيانات Flash البالغة سعتها 2MB؟

لا، تستخدم E94AYM22 تقنية ذاكرة Flash غير متطايرة. وتظل جميع المعلمات المخزنة وملفات تعريف الحركة وتهيئات MM220 محفوظة بشكل دائم حتى عند إيقاف تشغيل محرك سلسلة 9400 أو إزالة الوحدة من الفتحة.

ما فائدة مفتاح العنوان المدمج في هذه الوحدة تحديدًا؟

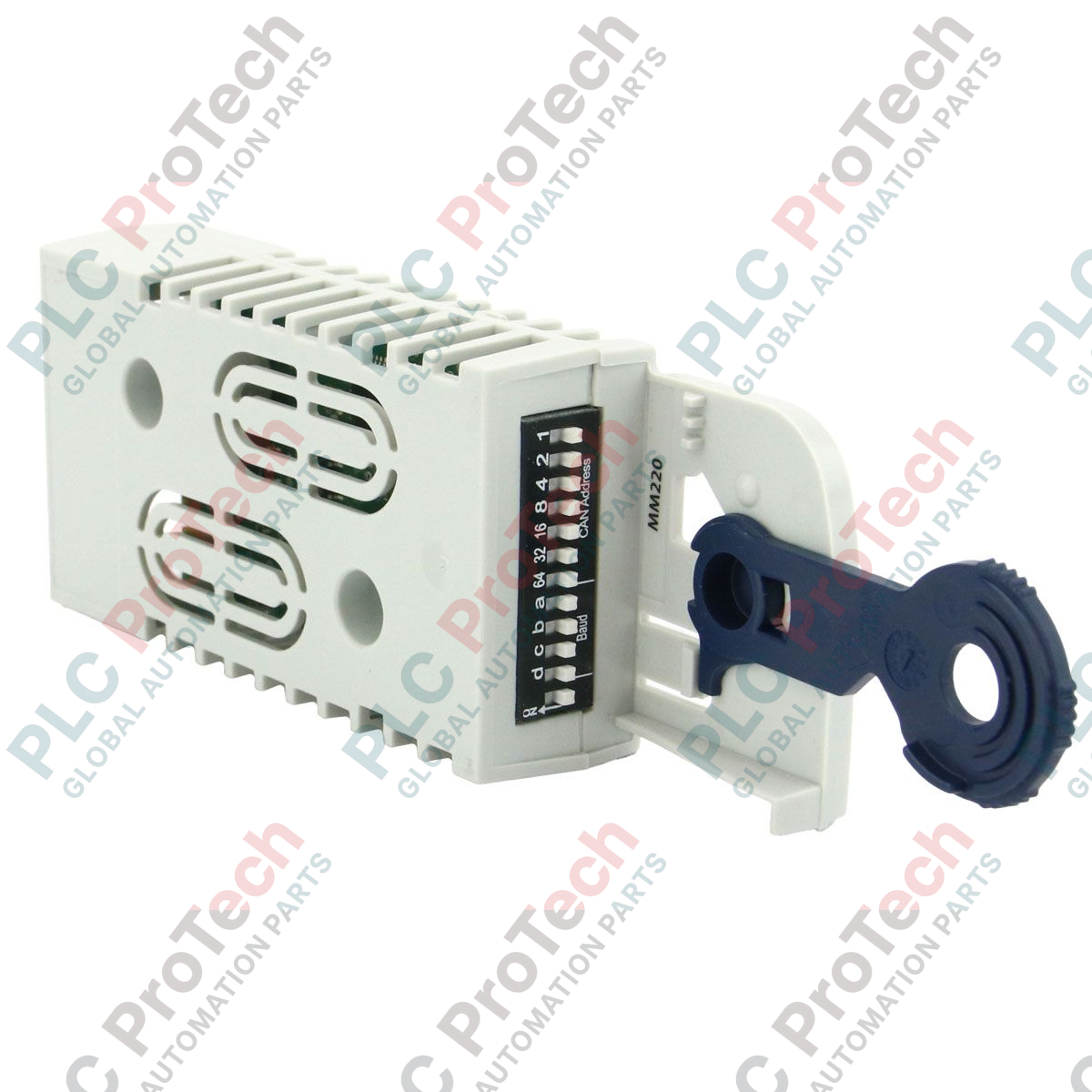

يتيح مفتاح العنوان الموجود في العتاد تهيئة معرّف شبكة المحرك مسبقًا قبل التركيب. ويُعد ذلك مفيدًا بشكل خاص في الأنظمة متعددة المحاور، حيث يجب أن يتعرف PLC/وحدة التحكم الرئيسية بسرعة على محرك بديل دون الحاجة إلى إعادة تهيئة قائمة على البرنامج.

هل تتوافق هذه الوحدة مع محركات StateLine القياسية من سلسلة 9400؟

صُممت E94AYM22 خصيصًا لتطبيقات التحكم عالي المستوى وتطبيقات التحكم المتخصصة في الحركة (MM220). ويجب التحقق من أن وحدة المحرك الأساسية تدعم ميزات المستوى العالي، إذ قد تتطلب الوحدات القياسية StateLine أو HighLine أنواعًا مختلفة من وحدات الذاكرة وفقًا لتعقيد البرنامج الثابت.

دليل الهندسة والتركيب

الحماية من التفريغ الكهروستاتيكي (ESD):

تحتوي E94AYM22 على مكونات أشباه موصلات شديدة الحساسية. وقبل التعامل مع الوحدة أو إدخالها في محرك سلسلة 9400، يجب على الفني ارتداء سوار معصم مؤرض للحماية من التفريغ الكهروستاتيكي. وقد يؤدي لمس أطراف الموصل المطلية بالذهب باليدين العاريتين إلى حدوث تلف مستتر قد يسبب تلف البيانات أو أعطالًا متقطعة في الاتصال بعد أسابيع من التركيب.

تركيب الوحدة وتهيئة العتاد:

تأكد من فصل الطاقة عن المحرك بالكامل (وانتظر 5 دقائق على الأقل لتفريغ ناقل التيار المستمر) قبل إدخال الوحدة. وعند ضبط مفاتيح معدل البود والعنوان، استخدم مفكًا دقيقًا صغيرًا غير موصل للكهرباء. تحقق من تطابق مواضع المفاتيح تمامًا مع وثائق النظام الأصلية؛ إذ سيؤدي وجود بت واحد غير صحيح في مفتاح العنوان إلى منع ظهور المحرك على شبكة Fieldbus.

تكرار البيانات والصيانة:

على الرغم من أن E94AYM22 موثوقة للغاية، يُوصى بالاحتفاظ بنسخة احتياطية رقمية لمحتويات الوحدة باستخدام برنامج Lenze L-force Engineer. وأثناء عمليات تدقيق النظام، تحقق من تثبيت الوحدة بإحكام في فتحتها؛ فقد تتسبب البيئات ذات الاهتزازات العالية أحيانًا في حركات دقيقة قد تؤدي إلى انقطاع الاتصال بين ذاكرة Flash والمعالج الداخلي للمحرك.
