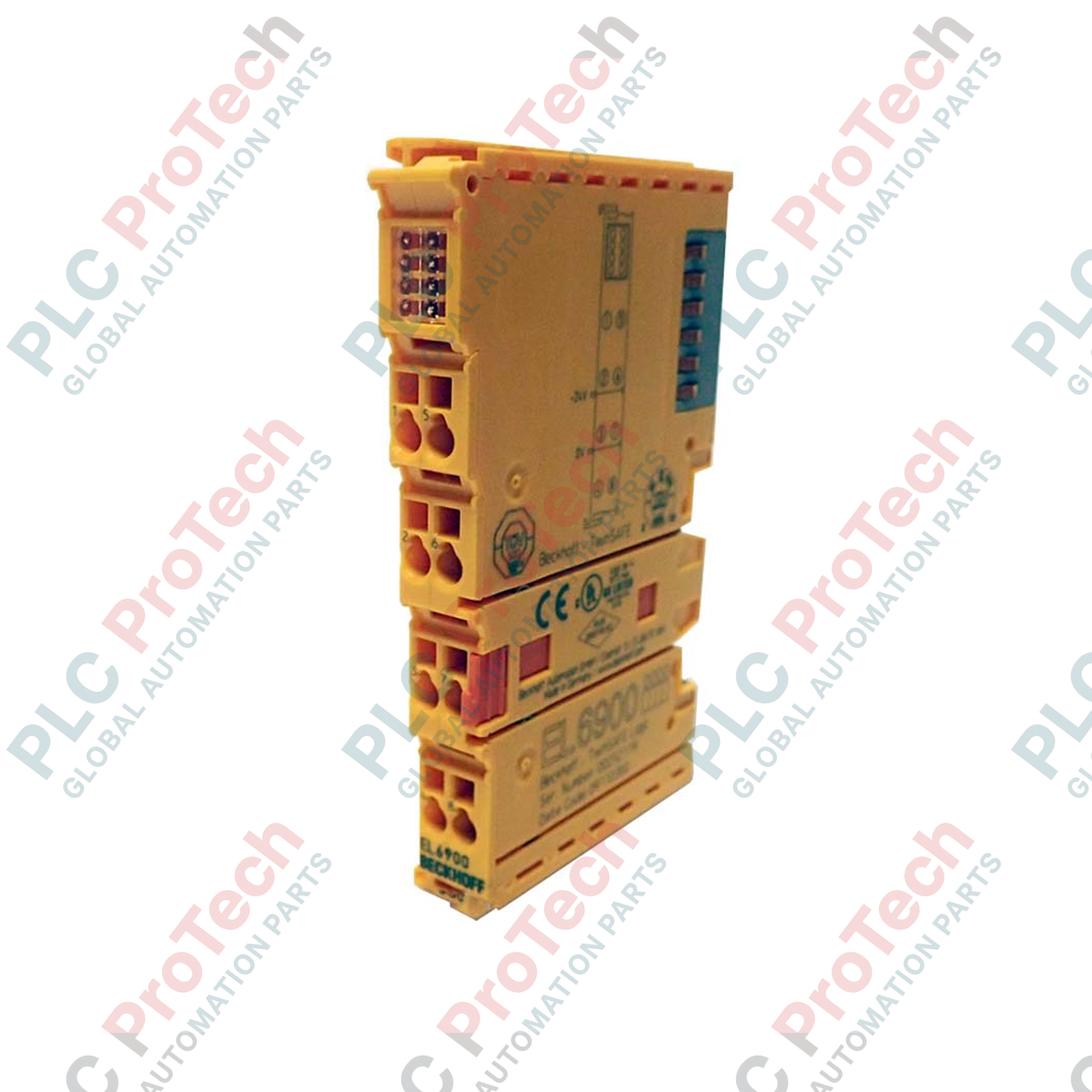

EL6900 وحدة طرفية منطق توينسيف إيثركات

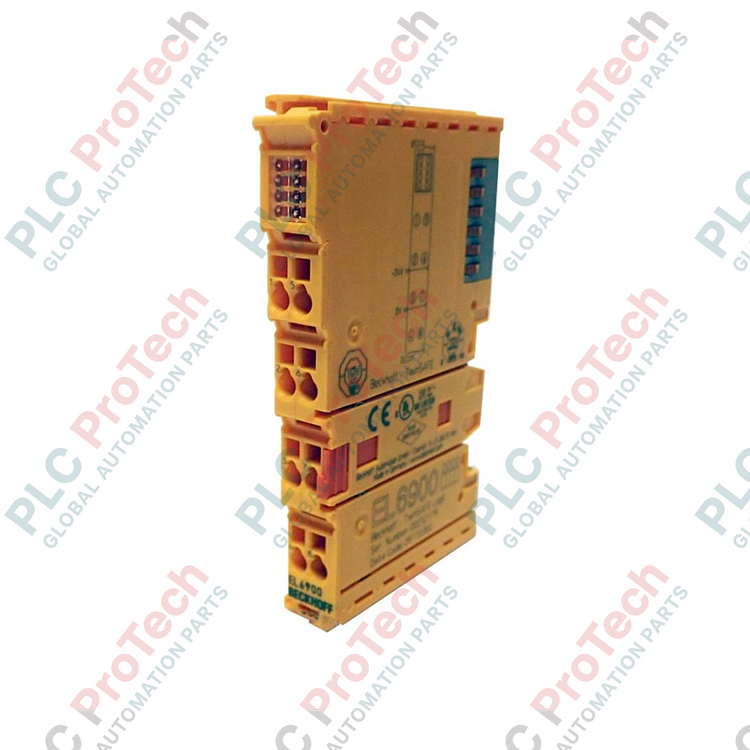

نظرة عامة على المنتج

يُعد EL6900 (EL6900) وحدة تحكم أمان مخصصة مصممة لتعمل كرابط مركزي بين إشارات الإدخال والإخراج الآمنة داخل شبكة EtherCAT. باستخدام بروتوكول Safety over EtherCAT (FSoE)، يتيح هذا الطرفي تنفيذ وظائف أمان معقدة مباشرة داخل قسم الإدخال/الإخراج. في البيئات الصناعية عالية الخطورة—مثل خلايا العمل الروبوتية، خطوط التجميع الآلية، وأنظمة مناولة المواد—يعتبر EL6900 ضروريًا لإدارة إيقافات الطوارئ، الستائر الضوئية، ومراقبة أبواب الأمان. من خلال نقل منطق الأمان من PLC القياسي إلى هذا الجهاز المتخصص، يحقق النظام أعلى تصنيفات الأمان، بما في ذلك SIL 3 وفقًا لـ EN 61508 وPL e وفقًا لـ ISO 13849-1، مما يضمن أقصى حماية لكل من الأفراد والمعدات.

التكوين الفني

يعمل EL6900 كوحدة منطق TwinSAFE، قادر على معالجة ما يصل إلى 128 اتصال أمان. ويعمل كـ "Safety Master" في بنية أمان لامركزية، ويتواصل مع وحدات الإدخال والإخراج القادرة على TwinSAFE المختلفة. يتميز الطرفي بزمن دورة سريع يبلغ حوالي 500 ميكروثانية (يعتمد على حجم المشروع) وزمن استجابة للأخطاء قابل للمعايرة، مما يسمح بردود أمان حتمية. وبما أنه يستمد الطاقة حصريًا من E-bus (عادة 188 مللي أمبير)، فلا يحتاج إلى جهات طاقة ميدانية إضافية لتشغيل المنطق. يتم برمجة التكوين ومنطق الأمان عبر TwinSAFE Configurator ضمن بيئة TwinCAT، مما يوفر تكاملًا سلسًا بين التحكم القياسي والأمان الوظيفي.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكن لـ EL6900 التحكم في وظائف الأمان بشكل مستقل عن PLC الرئيسي؟

نعم. بينما يتواجد EL6900 في كومة طرفيات EtherCAT ويتواصل عبر PLC الرئيسي، يتم تنفيذ منطق الأمان محليًا داخل معالج الأمان الخاص بـ EL6900. حتى إذا توقف PLC القياسي أو واجه خطأً، يحتفظ EL6900 بالقدرة على دفع نظام الأمان إلى "حالة آمنة" بشكل مستقل.

كم عدد أجهزة الأمان التي يمكن لإحدى وحدات EL6900 التحكم بها؟

يدعم EL6900 ما يصل إلى 128 اتصال أمان. هذا يعني أنه يمكنه مراقبة والتحكم في مجموعة واسعة من أجهزة الاستشعار والمشغلات الآمنة (FSoE Slaves) عبر الشبكة، مما يجعله مناسبًا لتطبيقات الأمان متوسطة إلى كبيرة الحجم.

ماذا يحدث إذا انقطع الاتصال بين وحدات الأمان؟

يراقب EL6900 الاتصال عبر "زمن المراقب" القابل للمعايرة. إذا لم تصل رسالة الأمان ضمن هذه النافذة—بسبب انقطاع كابل أو ضوضاء زائدة—يقوم EL6900 تلقائيًا بتنفيذ استجابة الخطأ المبرمجة لضمان بقاء النظام في حالة آمنة.

دليل الهندسة والتركيب

• التحقق من مشروع الأمان: بعد برمجة منطق الأمان في TwinCAT، يجب التحقق من المشروع وتنزيله إلى EL6900 باستخدام إجراء آمن. قم دائمًا بتوثيق قيمة CRC (فحص التكرار الدوري) الناتجة؛ هذا المعرف الفريد يضمن أن الجهاز يعمل على النسخة المصرح بها من كود الأمان.

• حساب طاقة E-bus: يستهلك EL6900 تيارًا نسبيًا عاليًا من K-bus/E-bus (188 مللي أمبير). عند تصميم قسم الطرفيات، تأكد من أن EtherCAT Coupler أو وحدة تزويد الطاقة السابقة توفر تيارًا كافيًا لـ EL6900 وجميع وحدات الإدخال/الإخراج الآمنة اللاحقة لتجنب انقطاعات الاتصال.

• الأسلاك وسلامة الحماية من التفريغ الكهروستاتيكي (ESD): استخدم مفك براغي لتشغيل أطراف الربيع لضمان اتصالات آمنة. رغم أن EL6900 لا يستخدم جهات طاقة، يجب أن تتبع الأسلاك المحيطة بروتوكولات صارمة لحماية ESD. تأكد من تأريض سكة DIN بشكل صحيح لتوفير مسار منخفض المقاومة للتداخل الكهرومغناطيسي، وهو أمر حاسم للحفاظ على اتصال أمان "خالي من الأخطاء".
