الشركة المصنعة: BECKHOFF
رقم المنتج: EPP2338-1002
Country of origin:ألمانيا
نوع المنتج: صندوق EtherCAT P
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

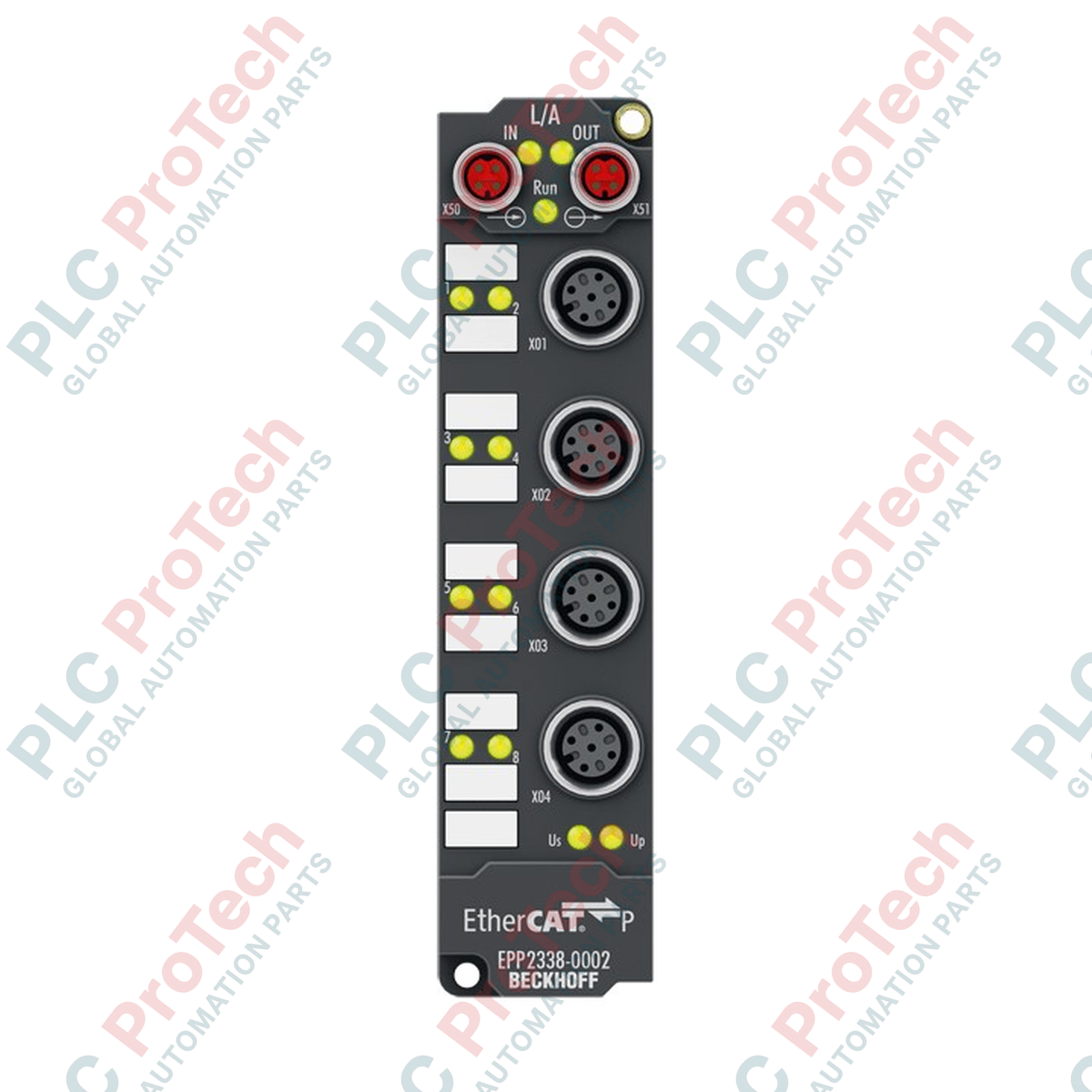

يُعد EPP2338-1002 (EPP 2338-1002) وحدة إدخال/إخراج صناعية متعددة الاستخدامات وعالية الحماية مصممة لأنظمة EtherCAT P. تتميز هذه الوحدة "الصندوقية" بثمانية قنوات رقمية يمكن تكوين كل منها بشكل فردي كمدخلات أو مخرجات، مما يوفر أقصى درجات المرونة للأتمتة اللامركزية. تم تصميم EPP2338-1002 للتركيب المباشر على الآلة دون الحاجة إلى خزانة تحكم، ويتميز بتصنيف IP67، مما يجعله مقاومًا للغبار والماء والسوائل الصناعية القاسية. من خلال استخدام تقنية EtherCAT P، يجمع بين الاتصال فائق السرعة وتوفير الطاقة (لكل من نظام الجهد والجهد الطرفي) في كابل واحد من نوع M8 مشفر P، مما يقلل بشكل كبير من تعقيد الأسلاك وتكاليف التركيب في تصميمات الآلات المعيارية، والروبوتات، وأنظمة النقل.
يعمل EPP2338-1002 وفقًا لمعيار EtherCAT P، باستخدام 2 منفذ M8 مشفر P للواجهة الناقلة لتوصيل البيانات والطاقة على التوالي. يحتوي مستوى الإدخال/الإخراج على 8 موصلات M12 (5 دبابيس، مشفرة A). كل قناة قابلة للتكيف بدرجة عالية: تتبع المدخلات مواصفة EN 61131-2 (النوع 1/3) مع فلتر 3.0 مللي ثانية لإزالة ارتداد الإشارة، بينما توفر المخرجات حتى 0.5 أمبير للأحمال الأومية أو الحثية أو المصابيح. تم تصميم الوحدة للموثوقية مع عزل كهربائي 500 فولت وحماية مدمجة من الدائرة القصيرة لكل من تغذية المستشعر والقنوات الفردية للمخرجات. يسمح الهيكل المدمج المصنوع من سبائك الزنك المصبوب أو البلاستيك عالي الأداء بتركيب متغير في درجات حرارة تتراوح بين -25 إلى +60 درجة مئوية.
| السمة | تفاصيل المواصفة |
| النموذج | EPP2338-1002 |
| العلامة التجارية | BECKHOFF |
| البروتوكول | EtherCAT P (الاتصال + الطاقة) |
| واجهة الناقل | 2 × منفذ M8، محمي، مشفر P |
| عدد القنوات | 8 (قابلة للتكوين كمدخل أو مخرج) |
| اتصال الإدخال/الإخراج | M12 × 1، 5 دبابيس، مشفر A |
| جهد الحمل المقنن | 24 فولت تيار مستمر (-15% / +20%) |
| أقصى تيار إخراج | 0.5 أمبير لكل قناة |
| فلتر الإدخال | 3.0 مللي ثانية |
| أوقات التبديل | عادةً TON: 50 ميكروثانية / TOFF: 100 ميكروثانية |
| تصنيف الحماية | IP65، IP66، IP67 |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| الوزن | حوالي 165 جرام |
| وزن الشحن | 2.0 كجم |
ما الفرق الأساسي بين EtherCAT و EtherCAT P؟
بينما يتطلب EtherCAT القياسي كابلات منفصلة للبيانات والطاقة، يدمج EtherCAT P (المستخدم في EPP2338-1002) اتصال EtherCAT وتغذيتين بجهد 24 فولت تيار مستمر ($U_S$ للنظام/المستشعرات و$U_P$ للأطراف/المشغلات) في كابل إيثرنت قياسي بأربعة أسلاك مع موصلات M8 مشفرة P متخصصة.
هل يمكنني خلط المدخلات والمخرجات على نفس وحدة EPP2338-1002؟
نعم. من أقوى ميزات هذه الوحدة أن جميع القنوات الثمانية ثنائية الاتجاه. لا تحتاج إلى طلب نسخ محددة للمدخلات أو المخرجات؛ يمكنك ببساطة تحديد وظيفة كل دبوس ضمن تكوين مدير نظام TwinCAT.
كيف تتعامل الوحدة مع الدوائر القصيرة في تغذية المستشعر؟
تُشتق تغذية المستشعر من جهد الحمل وهي محمية تمامًا من الدوائر القصيرة، بحد أقصى تيار 0.5 أمبير. إذا تلف كابل المستشعر وحدث قصر، تحمي الوحدة الإلكترونيات الداخلية وتبلغ الخطأ إلى وحدة تحكم EtherCAT الرئيسية للتشخيص.
كابلات EtherCAT P والطوبولوجيا:
عند تركيب EPP2338-1002، تأكد من استخدام كابلات M8 مشفرة P فقط. لن تناسب كابلات EtherCAT القياسية (مشفرة A) وقد تتلف الدبابيس إذا أُجبرت على التركيب. نظرًا لأن EtherCAT P يحمل الطاقة، يجب حساب هبوط الجهد عبر سلسلة الوحدات بأكملها. إذا انخفض جهد $U_S$ أو $U_P$ تحت عتبة 24 فولت تيار مستمر (-15%) في نهاية سلسلة طويلة، يجب إدخال وحدة تغذية طاقة EPP1322-0001.
توصيل أسلاك M12 للإدخال/الإخراج:
مقابس M12 هي 5 دبابيس مشفرة A. نظرًا لأن الوحدة تدعم 8 قنوات عبر منافذها، يرجى الرجوع إلى مخطط التوصيل الخاص بشركة Beckhoff لضمان التوصيل الصحيح للمستشعرات والمشغلات. استخدم مفتاح عزم لتثبيت موصلات M12 بقوة 0.6 نيوتن متر للحفاظ على ختم IP67. يجب تركيب أغطية واقية على المقابس غير المستخدمة لمنع دخول الرطوبة.
التكوين في TwinCAT:
في شجرة TwinCAT، ستظهر EPP2338-1002 مع صورة عملية لكل من المدخلات والمخرجات. لاستخدام قناة كمخرج، قم ببساطة بربط متغير PLC ببت "الإخراج" لتلك القناة المحددة. تتميز الوحدة بقدرات "التكوين التلقائي"، لكن تحقق دائمًا من أن جهد الإشارة "0" و "1" يتطابق مع أجهزة الحقل الخاصة بك (مستويات منطقية قياسية 24 فولت).
