الشركة المصنعة: Lenze
رقم المنتج: EMF2181IB
Country of origin:ألمانيا
نوع المنتج: محركات التردد المتغير
Barcode: 85044095
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 100ج
Dimensions: 7,60 سم × 12,70 سم × 2,50 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن EMF2181IB (EMF2181IB) هو واجهة اتصال ModemCAN متخصصة، مصممة لسلسلة محولات التردد Lenze 8200 Vector. تتيح هذه الوحدة تبادل البيانات بشكل موثوق لمسافات طويلة، إلى جانب إمكانات ضبط المعلمات عن بُعد، مما يسمح للمحول بالاتصال بشبكات قائمة على المودم أو بحافلات أنظمة قائمة على CAN. وفي قطاعات صناعية مثل إدارة المياه عن بُعد، وأنظمة التدفئة والتهوية وتكييف الهواء الموزعة، وأتمتة الزراعة واسعة النطاق، تعمل EMF2181IB كجسر أساسي للقياس عن بُعد والتحكم المركزي. ويضمن نطاق درجة حرارة التشغيل الواسع من -10 إلى +70 درجة مئوية أداءً مستقرًا في الصناديق الخارجية أو البيئات غير المجهزة بالتحكم المناخي. وعلى الرغم من تصنيف هذه الوحدة كقطعة قديمة منذ عام 2017، فإنها تظل مكونًا أساسيًا لصيانة وإصلاح تركيبات 8200 Vector القديمة، إذ توفر مسارًا موثوقًا لاتصال النظام دون الحاجة إلى ترقية كاملة لوحدة القيادة.
صُممت EMF2181IB لتوفير المرونة وسهولة الدمج، وهي مزودة بتهيئة مزدوجة المنافذ ذات 9 دبابيس، وتدعم التوصيل المتسلسل أو طوبولوجيات الشبكات متعددة العقد. صُممت العتاديات للتركيب على قضيب DIN القياسي، بشكل منفصل عن وحدة القيادة عند الضرورة، وتتطلب مصدر طاقة خارجيًا بجهد 18-30 VDC وتيار 100 mA. وتضمن بنية الطاقة المستقلة هذه استمرار الاتصال حتى في حال فصل طاقة المحول الرئيسية لأغراض الصيانة. وتسهل الوحدة تحويل معلمات وحدة القيادة الداخلية إلى حزم بيانات متوافقة مع CAN، مع دعم التشخيص عالي السرعة وتعديلات التحكم في الوقت الفعلي. وتعكس أبعادها المدمجة البالغة 7.60 x 12.70 x 2.50 cm وجودة تصنيعها المتينة التزام Lenze بموثوقية الاتصالات الصناعية.
| السمة | تفاصيل المواصفات |

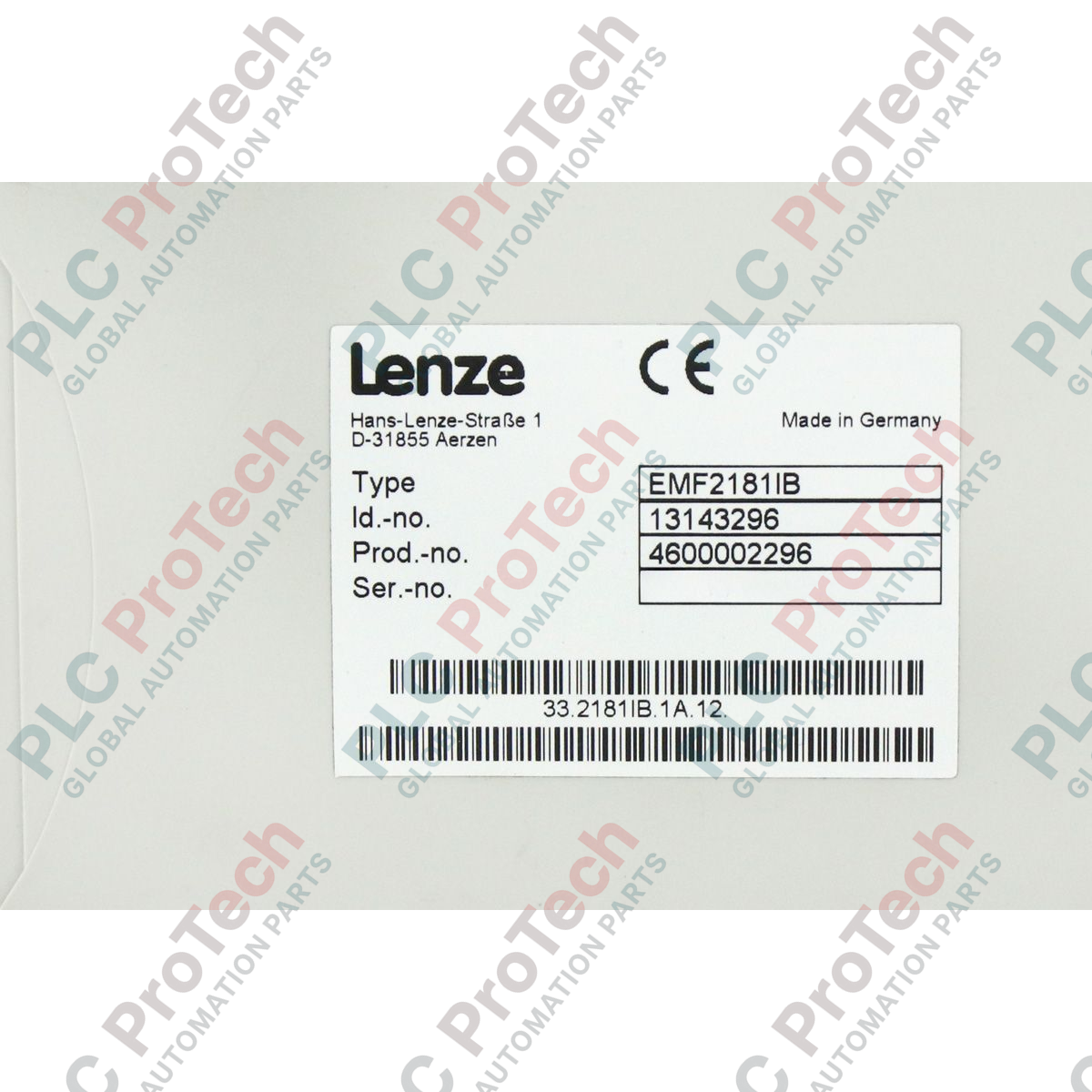

| الطراز | EMF2181IB |
| العلامة التجارية | Lenze |
| المنشأ | ألمانيا |
| نطاق المنتج | 8200-series (Vector) |
| نوع الوحدة | اتصالات ModemCAN |
| جهد التغذية | 18 - 30 VDC |
| استهلاك التيار | 100 mA |
| درجة حرارة التشغيل | -10 إلى +70 deg C |

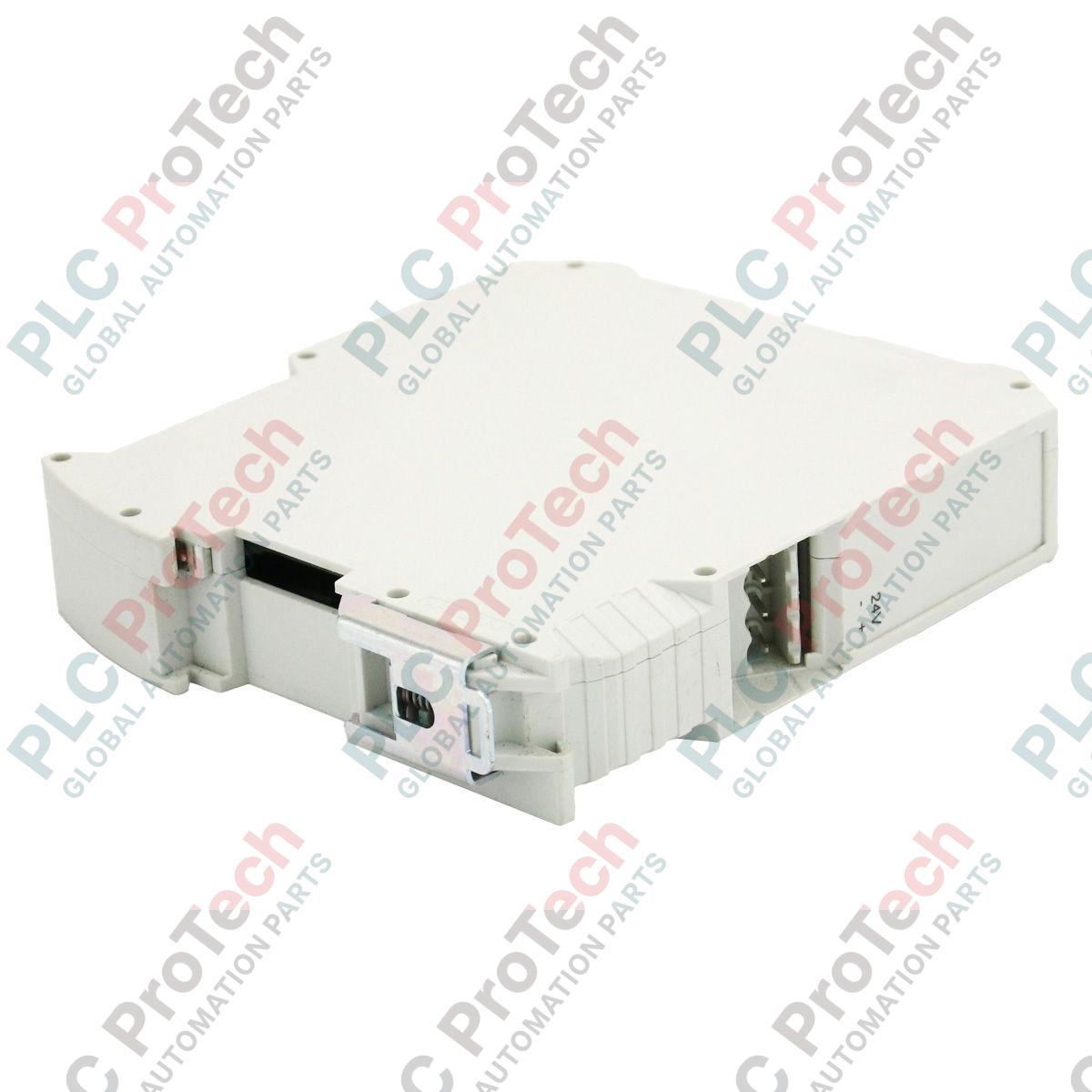

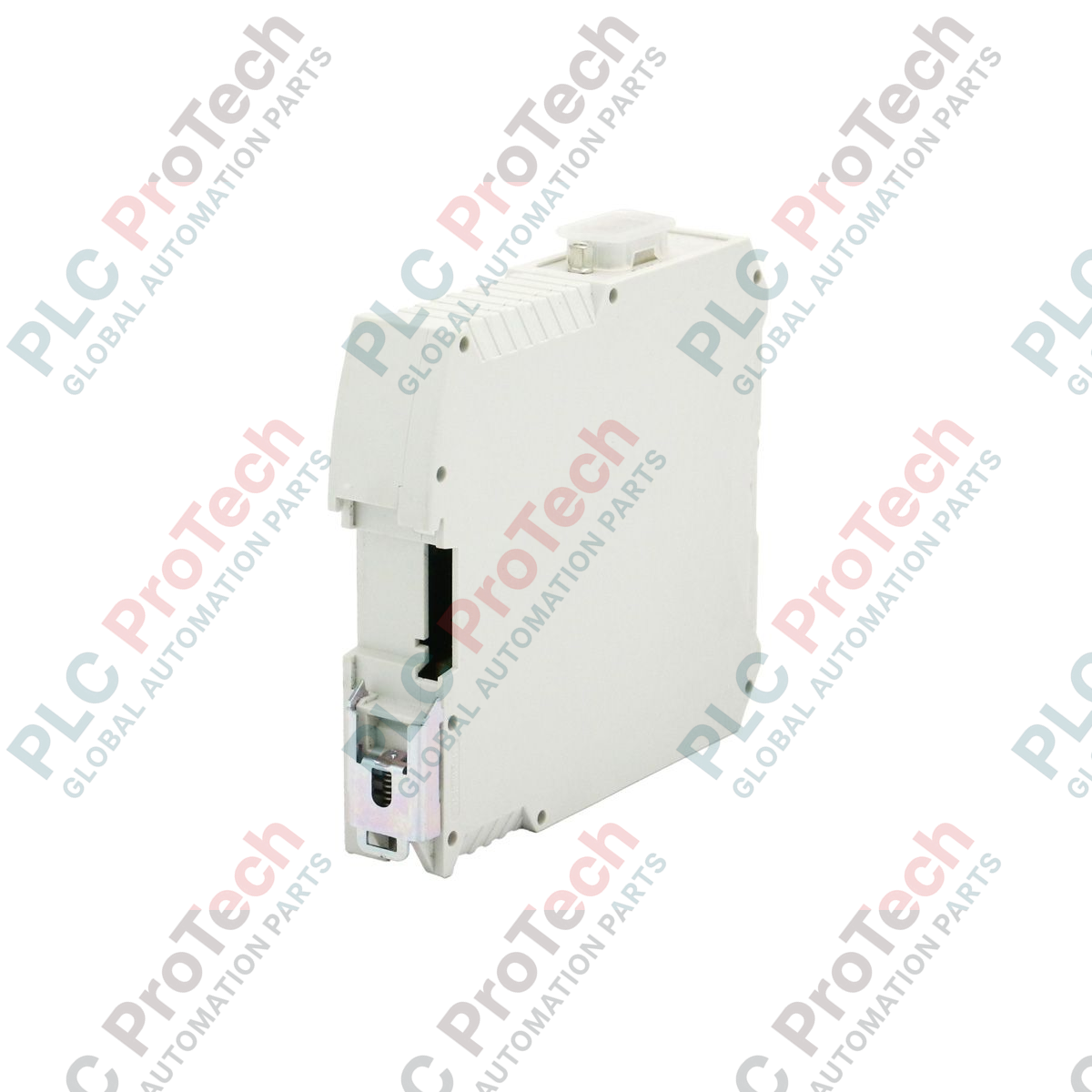

| نوع التركيب | تركيب على قضيب DIN |
| الوزن | 0.10 kg |
| الأبعاد | 7.60 x 12.70 x 2.50 cm |
| حالة المنتج | قديم (دعم الأنظمة القديمة) |
ما الوظيفة الأساسية لواجهة "ModemCAN" في EMF2181IB؟
صُممت واجهة ModemCAN خصيصًا للسماح لوحدات القيادة 8200 Vector بالاتصال عبر مسافات طويلة أو من خلال روابط المودم التي لا تستطيع كابلات ناقل المجال القياسية الوصول إليها. وهي توفر طبقة بروتوكول CAN موحدة ومحسنة لسرعات نقل المودم واستقراره.
هل يمكن تركيب هذه الوحدة مباشرة على محول 8200 Vector؟
بخلاف وحدات الوظائف القياسية القابلة للتوصيل، فإن EMF2181IB هي وحدة تُركب على قضيب DIN. وتتصل بالمحول عبر كابل اتصال، مما يسمح بوضعها بالشكل الأمثل داخل خزانة التحكم لتسهيل التوصيلات وإدارة الحرارة.
هل تتوافق هذه الوحدة مع سلسلة 8200 motec أو 8400؟
لا. فقد ضُبطت EMF2181IB خصيصًا لتتوافق مع البرامج الثابتة وبنية العتاد الخاصة بسلسلة 8200 Vector. أما بالنسبة إلى سلسلة 8400، فيجب استخدام وحدات اتصالات مختلفة، مثل سلسلة E84AYC....
لضمان التشغيل الناجح لـ EMF2181IB، تأكد من استقرار مصدر الطاقة 18-30 VDC وخلوه من التموجات الكبيرة، إذ يمكن أن تؤدي تقلبات الجهد إلى انتهاء مهلة الاتصال. استخدم كابلات زوجية ملتفة ومحمية لمنافذ CAN/Modem لمنع التداخل الكهرومغناطيسي الناتج عن كابلات خرج المحول عالية القدرة. عند التركيب على قضيب DIN، تأكد من وجود خلوص كافٍ للموصلات ذات 9 دبابيس لتجنب الضغط الميكانيكي على المنافذ. وفي البيئات المعرضة لدرجات حرارة شديدة، تقترب من +70 deg C، تأكد من أن الخزانة تتمتع بتهوية كافية، إذ يمكن للحرارة المفرطة أن تقلل من موثوقية المقرنات الضوئية المستخدمة للعزل الجلفاني. وإذا كانت الوحدة هي العقدة الأخيرة في شبكة CAN، فتأكد من تركيب مقاومة إنهاء بقيمة 120 أوم بشكل صحيح عبر خطوط البيانات لمنع انعكاسات الإشارة.
