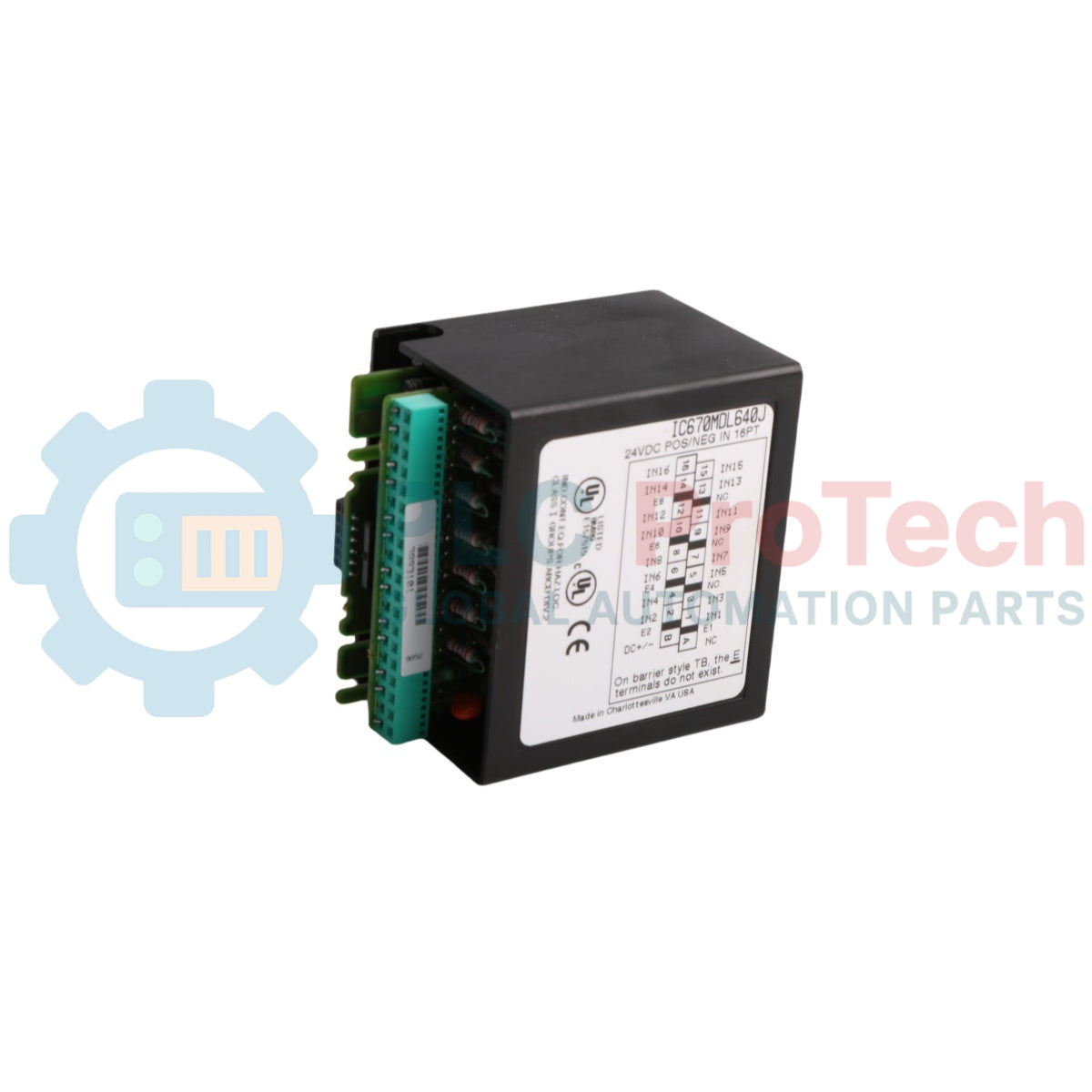

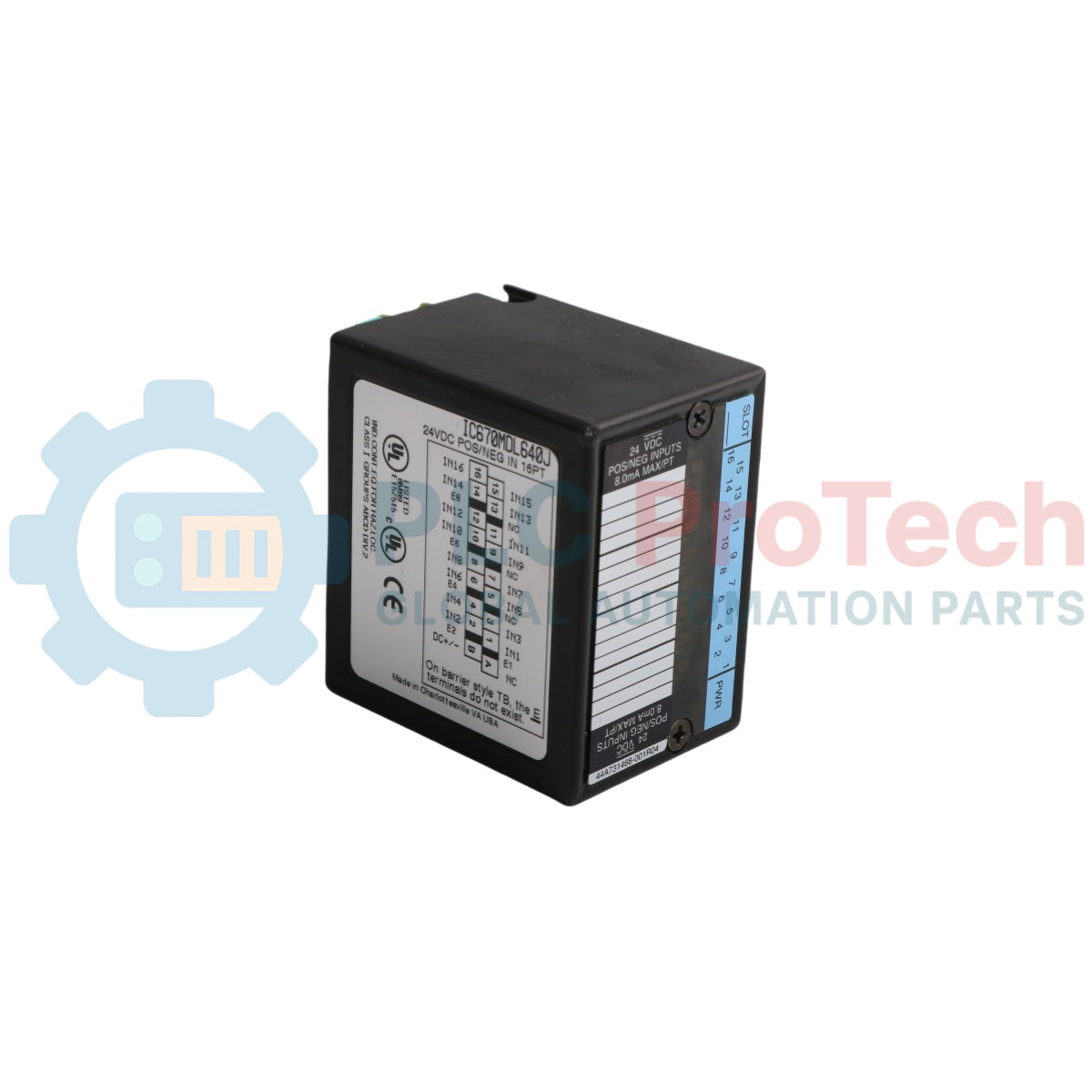

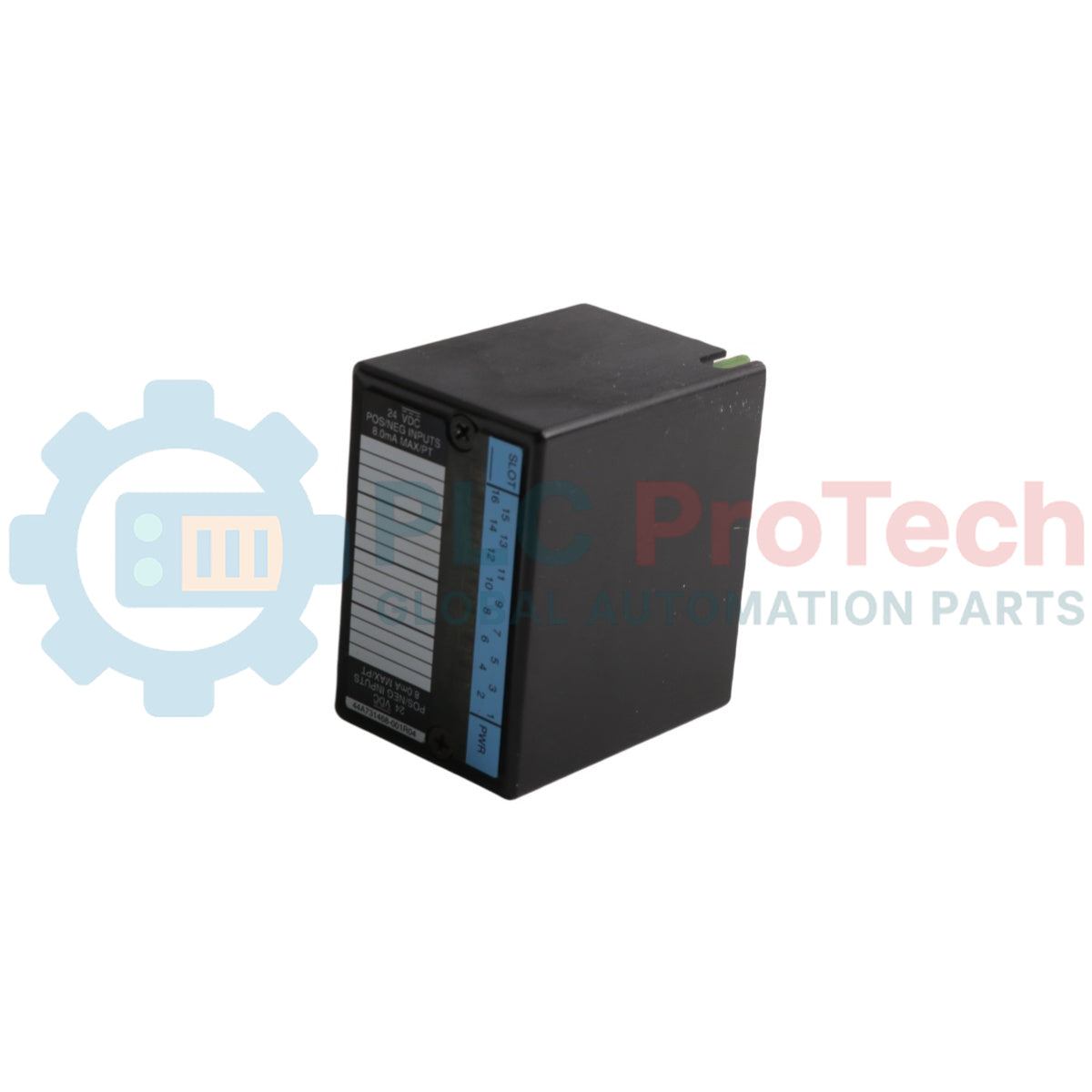

وحدة إدخال 16 نقطة 24 فولت تيار مستمر للتحكم الميداني GE Fanuc IC670MDL640

نظرة عامة على المنتج

وحدة IC670MDL640 (IC670-MDL-640) هي وحدة إدخال رقمية 16 نقطة، 24 فولت تيار مستمر مصممة لنظام الإدخال/الإخراج للتحكم الميداني من GE Fanuc. تعمل هذه الوحدة كواجهة بين نظام التحكم وأجهزة الاستشعار الميدانية المختلفة، مثل مفاتيح التقارب والأزرار الضاغطة ومفاتيح الحد. مصممة لإشارات الإدخال "المنطق الإيجابي" (الغاطسة)، توفر IC670MDL640 مراقبة موثوقة للحالة في تنسيق مدمج ومعياري. إنه مكون أساسي لهندسة الإدخال/الإخراج الموزعة حيث تتطلب معالجة الإشارات عالية السرعة والعزل الجلفاني لحماية وحدة التحكم المركزية من التداخل الكهربائي من جانب المجال في صناعات مثل تجميع السيارات والتعبئة والتغليف.

التكوين التقني

تتميز الوحدة بـ 16 نقطة إدخال منفصلة، منظمة عادة في مجموعتين تتكون كل منهما من ثمانية. تتشارك كل مجموعة في عائد مشترك، مما يقلل من تعقيد الأسلاك الميدانية. تم تصميم IC670MDL640 لتكون "جاهزة للاستخدام" ضمن قاعدة طرفية للتحكم الميداني (مثل IC670CHS001 أو IC670CHS002)، مما يسمح بقدرة التبديل السريع. تتضمن مؤشرات LED فردية لكل من القنوات الـ 16 لتوفير تأكيد مرئي فوري لحالة الإدخال، بالإضافة إلى مؤشر LED "OK" لمراقبة السلامة الداخلية لدوائر منطق الوحدة.

المواصفات التقنية

الأسئلة الشائعة التقنية

ما هو "المنطق الإيجابي" في سياق هذه الوحدة؟

يشير "المنطق الإيجابي" (المعروف أيضًا باسم الغاطس) إلى أن وحدة الإدخال تتلقى تيارًا من الجهاز الميداني. في هذا الإعداد، يعمل المستشعر الميداني كـ "مصدر" عن طريق توصيل خط 24V+ بطرف إدخال الوحدة عند تنشيط المستشعر.

هل يمكنني ضبط حساسية المدخلات لتصفية الضوضاء الكهربائية؟

نعم. تتميز IC670MDL640 بأوقات فلترة رقمية قابلة للتكوين (عادة 1.0 مللي ثانية أو 8.0 مللي ثانية). يعد وقت الفلترة الأطول مفيدًا في البيئات التي تحتوي على تداخل كهرومغناطيسي كبير (EMI) لمنع "الثرثرة" أو التشغيل الخاطئ، بينما يكون الوقت الأقصر أفضل للعد أو الكشف عالي السرعة.

هل هذه الوحدة متوافقة مع المستشعرات ذات السلكين؟

نعم، شريطة أن يكون "تيار التسرب في حالة الإيقاف" للمستشعر ذي السلكين أقل من عتبة تيار حالة الإيقاف القصوى للوحدة (عادة <1.5 مللي أمبير). إذا كان التسرب مرتفعًا جدًا، فقد تظل الوحدة في حالة "التشغيل" حتى عند إلغاء تنشيط المستشعر.

دليل الهندسة والتركيب

• اختيار القاعدة الطرفية: يجب استخدام IC670MDL640 مع قاعدة طرفية من سلسلة IC670CHS. توفر القاعدة التثبيت الميكانيكي على سكة DIN والتوصيلات الكهربائية لناقل الإدخال/الإخراج المحلي. تأكد من تثبيت الوحدة بإحكام وأن ألسنة القفل متصلة للحفاظ على الاستمرارية الكهربائية.

• أفضل ممارسات الأسلاك: لتقليل إحداث الضوضاء، حافظ على فصل أسلاك إدخال 24 فولت تيار مستمر ماديًا عن خطوط الطاقة عالية الجهد المتردد. استخدم أسلاك مجدولة للأطوال الطويلة (أكثر من 30 مترًا) لضمان بقاء إشارة 7.0 مللي أمبير نظيفة وقابلة للاكتشاف.

• الطاقة الاحتياطية: إذا تم استخدام المدخلات لأجهزة التعشيق الحرجة، ففكر في استخدام مصدر طاقة 24 فولت تيار مستمر احتياطي للجهد من جانب المجال. إذا فشلت طاقة المجال، ستنتقل جميع المدخلات الـ 16 إلى وضع "الإيقاف"، مما قد يؤدي إلى إغلاق نظام الأمان بالكامل.
