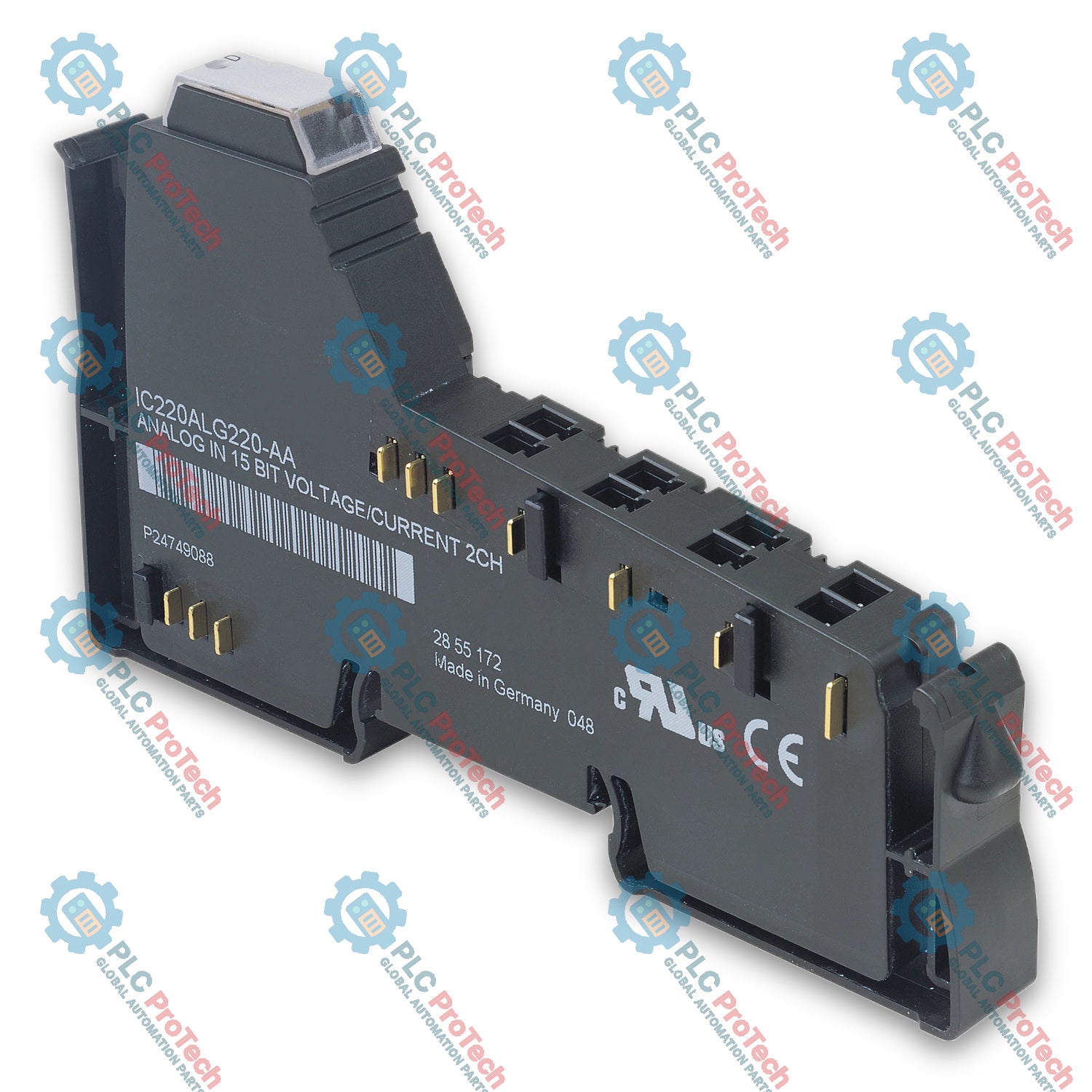

وحدة إدخال تناظرية VersaPoint من GE Fanuc، طراز IC220ALG220-AA

Q: ما الوظيفة الأساسية لوحدة GE Fanuc IC220ALG220؟

إن GE Fanuc IC220ALG220 هي وحدة إدخال تناظرية VersaPoint ذات قناتين، مصممة لتحويل إشارات الجهد أو التيار التناظرية من مستشعرات ميدانية ثنائية وثلاثية الأسلاك إلى بيانات رقمية بدقة 15 بت لمعالجتها بواسطة وحدة تحكم منطقية مركزية.

Q: ما نطاقات الإشارة التي تدعمها GE Fanuc IC220ALG220؟

تدعم GE Fanuc IC220ALG220 نطاقات قياس الجهد من 0 إلى 10 فولت ومن +/-10 فولت، بالإضافة إلى نطاقات قياس التيار من 0 إلى 20 مللي أمبير، ومن +/-20 مللي أمبير، ومن 4 إلى 20 مللي أمبير عبر كلتا القناتين أحاديتَي النهاية.

Q: هل تتضمن GE Fanuc IC220ALG220 كتلة التوصيل المطلوبة للتوصيل؟

لا، تتطلب وحدة GE Fanuc IC220ALG220 شريط توصيل إدخال/إخراج واحدًا مكوّنًا من 6 مواضع مع وصلة حماية (رقم الكتالوج IC220TBK061)، ويجب طلبه بشكل منفصل.

Q: كيف تُكوَّن معلمات القنوات في GE Fanuc IC220ALG220؟

تُكوَّن إعدادات القنوات في GE Fanuc IC220ALG220 عبر كلمات بيانات العملية الخاصة بالإخراج، التي تُرسل من وحدة التحكم المنطقية أثناء كل دورة مسح، مما يتيح التعيين المستقل لنطاق القياس، والترشيح الرقمي، وتنسيق تمثيل البيانات.

SKU IC220ALG220-AA

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC220ALG220-AA
Country of origin:الولايات المتحدة
نوع المنتج: وحدات الإدخال التناظرية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 12.2 × 120 × 71.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن GE Fanuc IC220ALG220 عبارة عن وحدة إدخال تماثلية للجهد والتيار ذات قناتين، مصممة للدمج ضمن نظام الإدخال/الإخراج المعياري VersaPoint. تستحوذ على إشارات القياس التماثلية من مستشعرات ثنائية الأسلاك وثلاثية الأسلاك، وتحول إشارات المجال المستمرة إلى قيم عددية موقعة ذات 15 بت لمعالجة منطق العملية. تتيح الوحدة تهيئة مستقلة للقنوات، بحيث يمكن تعيين كل مدخل أحادي النهاية إلى نطاقات قياس منفصلة للجهد أو التيار.

بفضل زمن تحويل تماثلي إلى رقمي سريع يبلغ نحو 120 us وزمن تحديث لبيانات العملية يقل عن 1.5 ms لكلتا القناتين، تحافظ IC220ALG220 على سرعة عالية لاكتساب البيانات في البيئات الصناعية. تستخدم بنية المعالجة الداخلية معالجًا دقيقًا مدمجًا مع تحويل تماثلي إلى رقمي متعدد الإرسال، تدعمه قارنة ضوئية ومحوّل DC/DC لضمان العزل الجلفاني بين منطق الناقل المحلي ودوائر معالجة الإدخال/الإخراج.

يستخدم الاتصال عبر الناقل المحلي 4 بايت من بيانات عنوان الإدخال و4 بايت من بيانات عنوان الإخراج. تتضمن الوحدة تشخيصات مدمجة للناقل عبر مؤشر LED أخضر في اللوحة الأمامية، وتنقل رموزًا شاملة لحالة أخطاء القنوات مباشرةً من خلال كلمات بيانات الإدخال لتنبيه وحدة التحكم إلى حالات مثل تجاوز النطاق، أو انخفاض النطاق، أو الدائرة المفتوحة، أو التهيئة غير الصالحة.

الميزات

مدخلان تماثليان أحاديا النهاية: يدعم قناتين قابلتين للتهيئة بشكل مستقل لإشارات الجهد أو التيار من مستشعرات ميدانية ثنائية الأسلاك وثلاثية الأسلاك.
نطاقات قياس متعددة: قابل للتهيئة لنطاقات الجهد (0 إلى 10 V، +/-10 V) ونطاقات التيار (0 إلى 20 mA، +/-20 mA، 4 إلى 20 mA).
تمثيل مرن للبيانات: يدعم الدقة الافتراضية الموقعة ذات 15 بت وتنسيقات التمثيل الموحّدة، حيث يساوي 1 LSB مقدار 1 mV أو 1 uA.
معالجة عالية السرعة: يوفّر تحويلًا من تماثلي إلى رقمي خلال نحو 120 us، ويحدّث بيانات العملية لكلتا القناتين في أقل من 1.5 ms.
ترشيح رقمي قابل للتهيئة: يوفّر إمكانية اختيار حساب متوسط بمقدار 16 مرة أو التشغيل دون ترشيح، لتحقيق التوازن بين تنعيم الإشارة وسرعة الاستجابة الديناميكية.
تشخيصات شاملة للنظام: يضم مؤشر LED أخضر لتشخيص الناقل، ويُبلغ وحدة التحكم المنطقية مباشرةً برموز الأعطال الخاصة بكل قناة، بما في ذلك الدائرة المفتوحة وتجاوز حدود النطاق.
العزل الكهربائي: يتميز بعزل باستخدام قارن ضوئي ومحول تيار مستمر/تيار مستمر بجهد مقنن 500 فولت تيار متردد لمدة دقيقة واحدة بين منطق الناقل المحلي، ومصدر التغذية التناظري 24 فولت تيار مستمر، وتأريض الوظيفة.

التطبيقات

التوصيل البيني لمستشعرات العمليات: تلتقط الإشارات التناظرية من أجهزة الإرسال الصناعية التي تراقب الضغط والتدفق ودرجة الحرارة والمنسوب باستخدام دوائر قياسية بجهد 4 إلى 20 مللي أمبير أو 0 إلى 10 فولت.

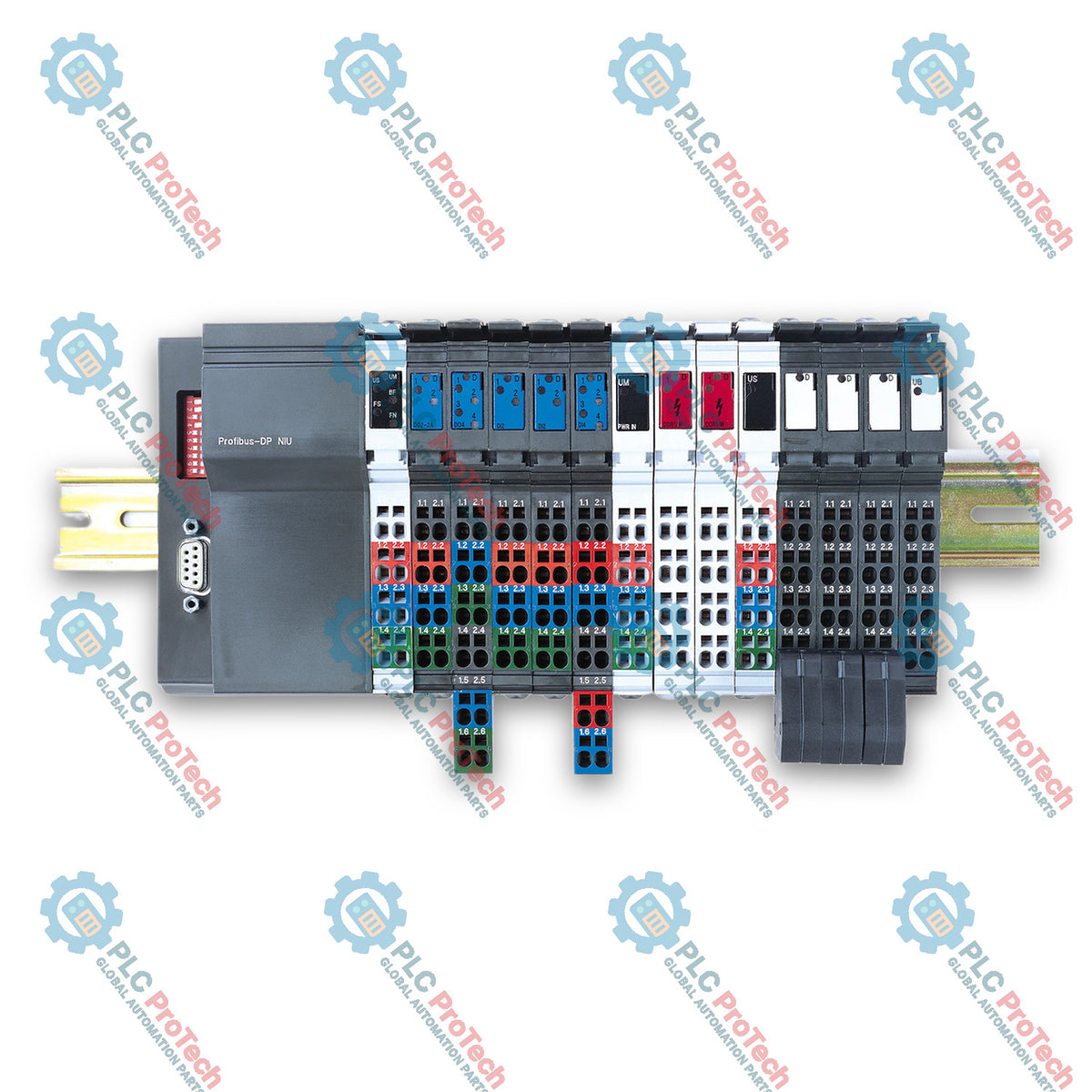

اقتناء بيانات الإدخال والإخراج الموزعة: تدمج بيانات مستشعرات الحقل في بنيات التحكم GE Fanuc VersaPoint عبر اتصالات الناقل المحلي.
معالجة الإشارات متعددة النطاقات: تقيس الإشارات ثنائية القطبية (+/-10 فولت، +/-20 مللي أمبير) وأحادية القطبية ضمن مساحة تركيب واحدة مدمجة لوحدة الإدخال والإخراج.

المواصفات الفنية

المعامل	المواصفة
الشركة المصنّعة	GE Fanuc / Emerson
الطراز	IC220ALG220
عائلة المنتج	سلسلة VersaPoint لوحدات الإدخال والإخراج
عدد المداخل	مدخلان تناظريان أحاديا النهاية
تقنية التوصيل	دعم المستشعرات ذات السلكين والثلاثة أسلاك
تصميم الإدخال	وفقًا للمعيار EN 61131-2، النوع 1
نطاقات إدخال الجهد	0 إلى 10 فولت، ±10 فولت (0 إلى 10.837 فولت، ±10.837 فولت كحد أقصى)
نطاقات إدخال التيار	0 إلى 20 مللي أمبير، ±20 مللي أمبير، 4 إلى 20 مللي أمبير (0 إلى 21.6746 مللي أمبير، ±21.6746 مللي أمبير كحد أقصى)
مقاومة إدخال الجهد	> 220 كيلو أوم
مقاومة إدخال التيار	50 أوم (تحويلة)
زمن التحويل التناظري إلى الرقمي	حوالي 120 ميكروثانية
زمن تحديث بيانات العملية	< 1.5 مللي ثانية لكلتا القناتين
تردد حد مرشح الإدخال	40 هرتز (-3 ديسيبل)
الدقة	15 بت مع بت إشارة
توليد القيمة المتوسطة	متوسط بمقدار 16 مرة (قابل للتبديل)
رفض النمط المشترك (CMR)	90 ديسيبل كحد أدنى، و110 ديسيبل نموذجيًا
الجهد الأقصى المسموح به (مدخل الجهد إلى المرجع)	+32 فولت
الجهد الأقصى المسموح به (مدخل التيار إلى المرجع)	±5 فولت (ما يعادل 100 مللي أمبير عبر مقاومة المستشعر)
التيار المستمر الأقصى المسموح به	±100 مللي أمبير
الخطأ الكلي عند 23 درجة مئوية (مداخل الجهد)	±0.15% نموذجيًا، ±0.30% كحد أقصى
الخطأ الكلي عند 23 درجة مئوية (مداخل التيار)	±0.20% نموذجيًا، ±0.40% كحد أقصى
نطاق درجة حرارة التشغيل	-25 درجة مئوية إلى +55 درجة مئوية (-13 درجة فهرنهايت إلى +131 درجة فهرنهايت)
نطاق درجة حرارة التخزين	-25 درجة مئوية إلى +85 درجة مئوية (-13 درجة فهرنهايت إلى +185 درجة فهرنهايت)
رطوبة التشغيل / التخزين	75% في المتوسط
فئة الحماية / الدرجة	IP20 (IEC 60529)، الفئة 3 (VDE 0106، IEC 60536)
جهد ناقل الاتصالات	7.5 فولت تيار مستمر
استهلاك تيار الناقل المحلي (UL)	حوالي 45 مللي أمبير نموذجيًا
جهد التغذية التناظرية (UANA)	24 فولت تيار مستمر
استهلاك تيار الناقل التناظري (UANA)	حوالي 12 مللي أمبير نموذجيًا
إجمالي استهلاك الطاقة	حوالي 0.63 W نموذجيًا
العرض × الارتفاع × العمق	12.2 مم × 120 مم × 71.5 مم (0.49 بوصة × 4.8 بوصة × 2.86 بوصة)

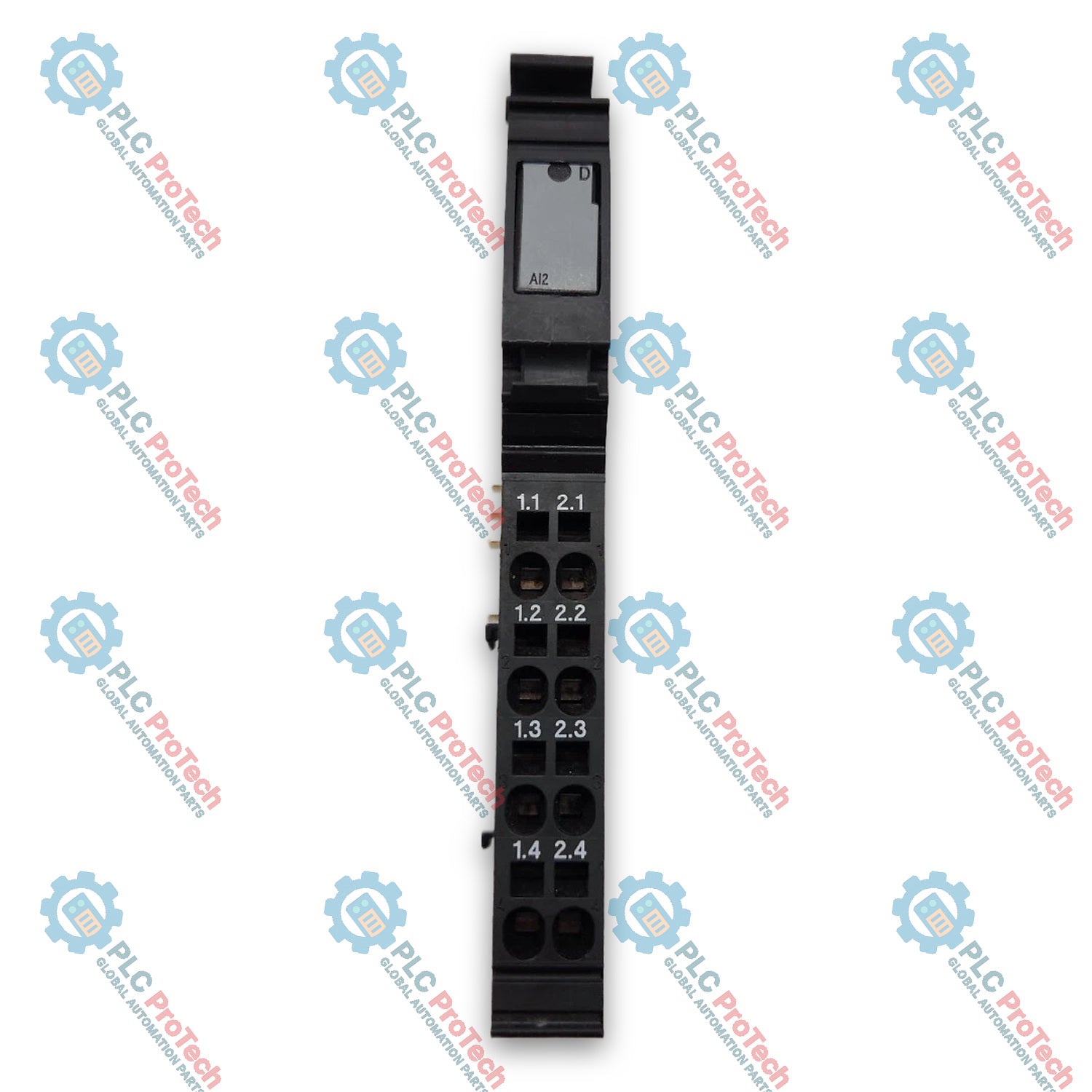

التوصيلات / الواجهات

طرف التوصيل	الإشارة	التعيين
1.1	+U1	قناة إدخال الجهد 1
2.1	+U2	إدخال الجهد للقناة 2
1.2	+I1	إدخال التيار للقناة 1
2.2	+I2	إدخال التيار للقناة 2
1.3	-1	رجوع القناة 1 (مشترك للتيار والجهد)
2.3	-2	رجوع القناة 2 (مشترك للتيار والجهد)
1.4, 2.4	التدريع	مشبك وصلة التدريع (يتصل بـ FE GND)

ملاحظة: يتطلب شريط أطراف إدخال/إخراج واحدًا من 6 مواضع مع وصلة تدريع (رقم الكتالوج IC220TBK061)، ويُطلب separately.

إرشادات التركيب

تحقق من إيقاف تشغيل طاقة النظام قبل إدخال الوحدة أو إخراجها من مجموعة سكة VersaPoint DIN.
ثبّت الوحدة على سكة DIN القياسية وتأكد من صحة التعشيق ومن التوصيل الكهربائي مع عناصر الناقل المحلي المجاورة.
أدخل شريط أطراف الإدخال/الإخراج IC220TBK061 المطلوب بإحكام في مبيت الموصل الأمامي.
للحفاظ على الأداء الحراري ومنع تراكم الحرارة الزائدة الناتجة عن تيارات الناقل، ضع الوحدات التناظرية في الطرف الأيمن من مقطع الدائرة الرئيسي.
وصّل المستشعرات باستخدام كابلات زوجية ملتوية ومحمية، وثبّت سلك تصريف التدريع بمشابك الطرفين 1.4 أو 2.4 لإنشاء تلامس منخفض الممانعة مع تأريض الأرضي الوظيفي (FE).
تأكد من استخدام أطراف تغذية مستقلة لمصادر 24 فولت تيار مستمر للحفاظ على العزل الجلفاني الكامل بين منطق الناقل المحلي ودوائر إدخال/إخراج المجال.
لا تطبّق جهودًا تتجاوز ±5 فولت على طرف إدخال التيار، إذ يمكن للتيارات التي تتجاوز ±100 ملي أمبير أن تتلف مكونات التحويلة الداخلية.

إرشادات التكوين

حدّد تشغيل التيار أو الجهد فعليًا بتوصيل أسلاك المجال إما بأطراف الجهد (+U1/+U2) أو بأطراف التيار (+I1/+I2). لا تطبّق إشارات الجهد والتيار في الوقت نفسه على القناة نفسها.
كوّن بيانات خرج العملية المؤلفة من كلمتين، والمرسلة من وحدة التحكم المنطقية أثناء كل عملية مسح، لإعداد القنوات.
اضبط البت 15 من كلمة التحكم في الخرج على 1 لإرسال بيانات معلمات التكوين المخصصة؛ ويؤدي ضبط البت 15 على 0 إلى تطبيق الإعدادات الافتراضية (من 0 إلى 10 فولت، ترشيح بمقدار 16 مرة، وتنسيق موقّع من 15 بتًا).
اضبط بتات المرشح (البتان 9 و8) على 00 لأخذ متوسط بمقدار 16 مرة أو على 01 لتعطيل الترشيح الرقمي.
اضبط بتات التنسيق (البتان 5 و4) على 00 لدقة افتراضية موقعة من 15 بتًا أو على 11 للتمثيل الموحّد.
اضبط بتات نطاق القياس (البتات 3-0) لاختيار نطاقات محددة (0000 من 0 إلى 10 فولت، 0001 ±10 فولت، 1000 من 0 إلى 20 ملي أمبير، 1001 ±20 ملي أمبير، أو 1010 من 4 إلى 20 ملي أمبير).
لاحظ أنه بعد التشغيل الأولي أو إعادة تهيئة القناة، ستُبلغ بيانات الإدخال عن رمز العطل 8004H (القيمة المقاسة غير صالحة) لمدة تصل إلى ثانية واحدة أثناء تهيئة الوحدة.
