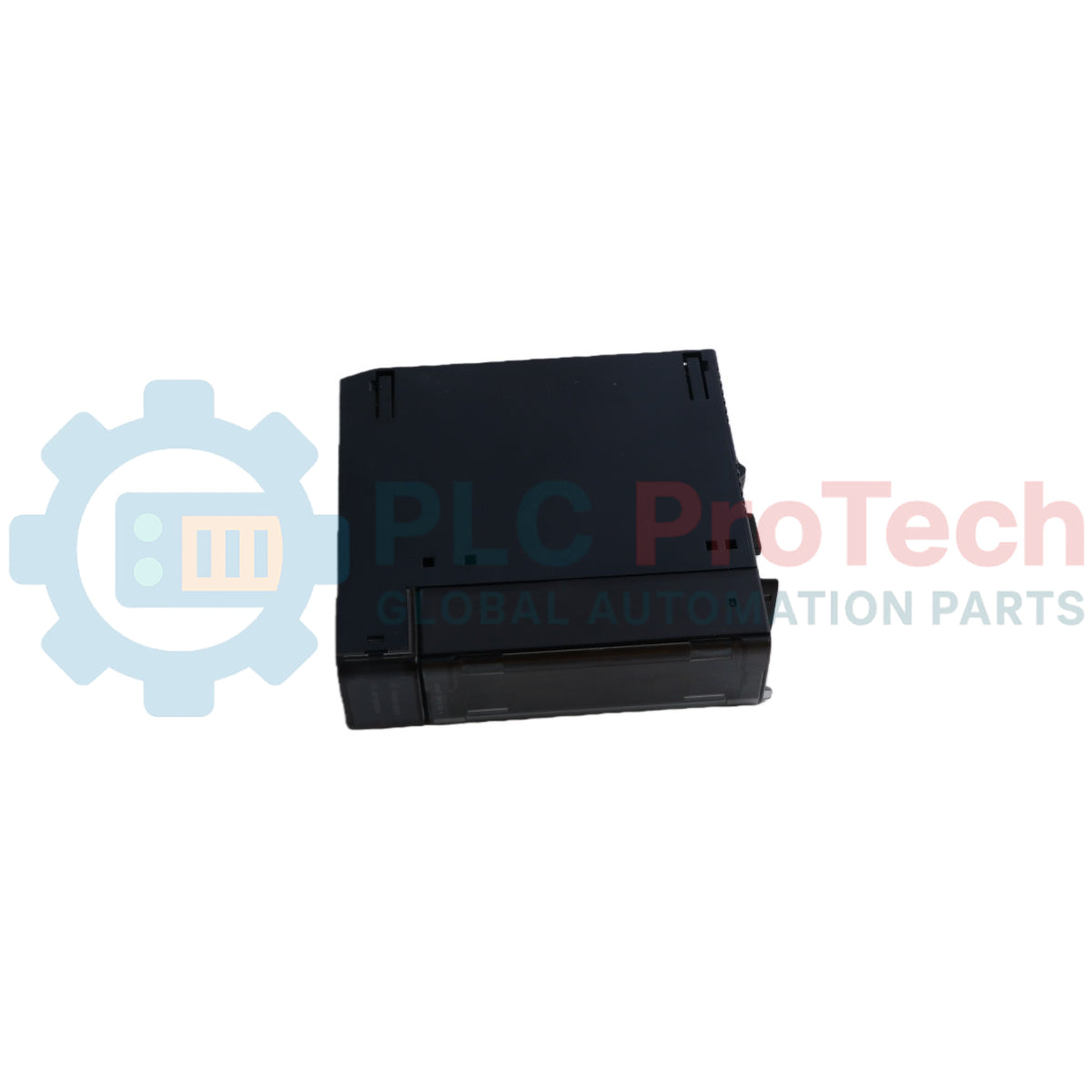

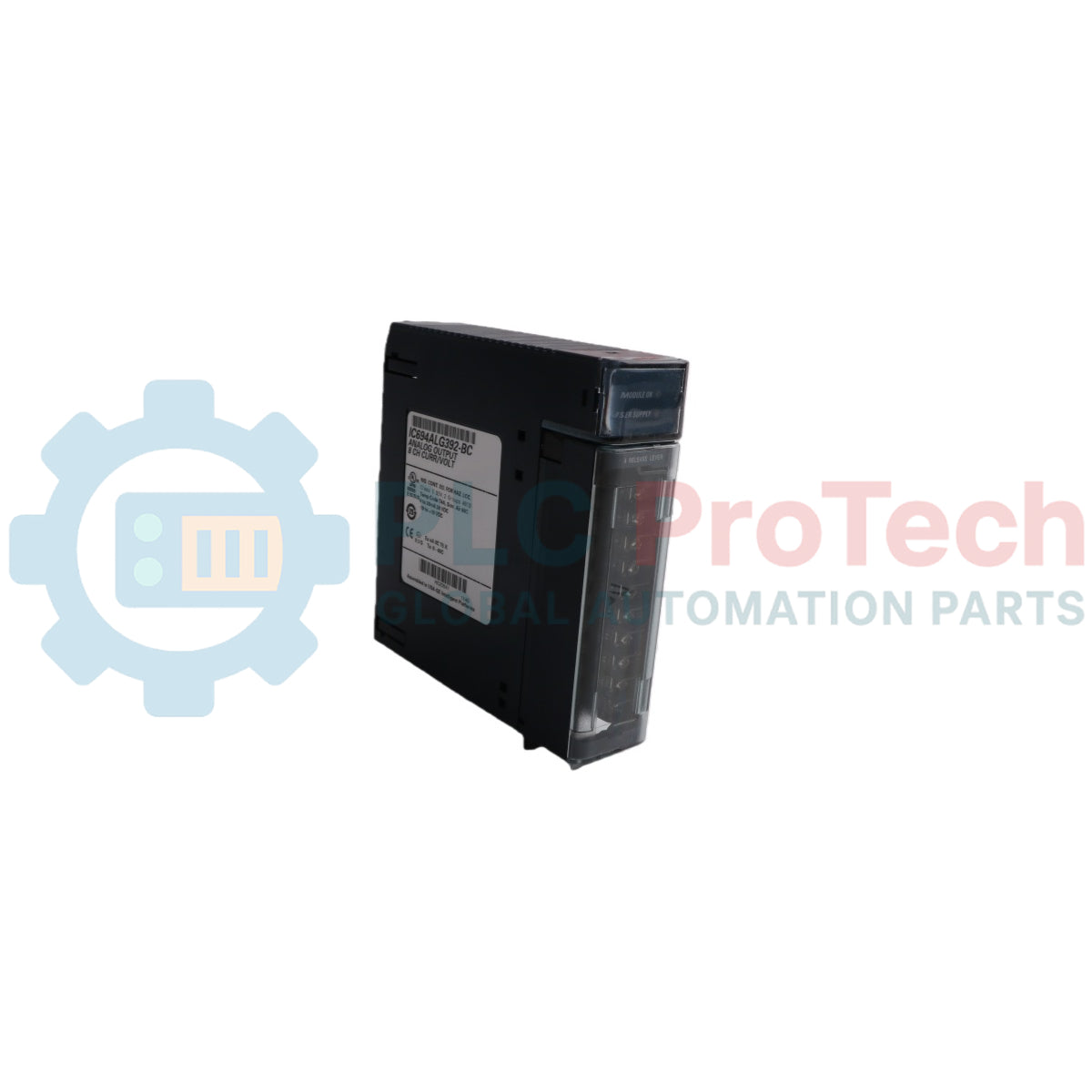

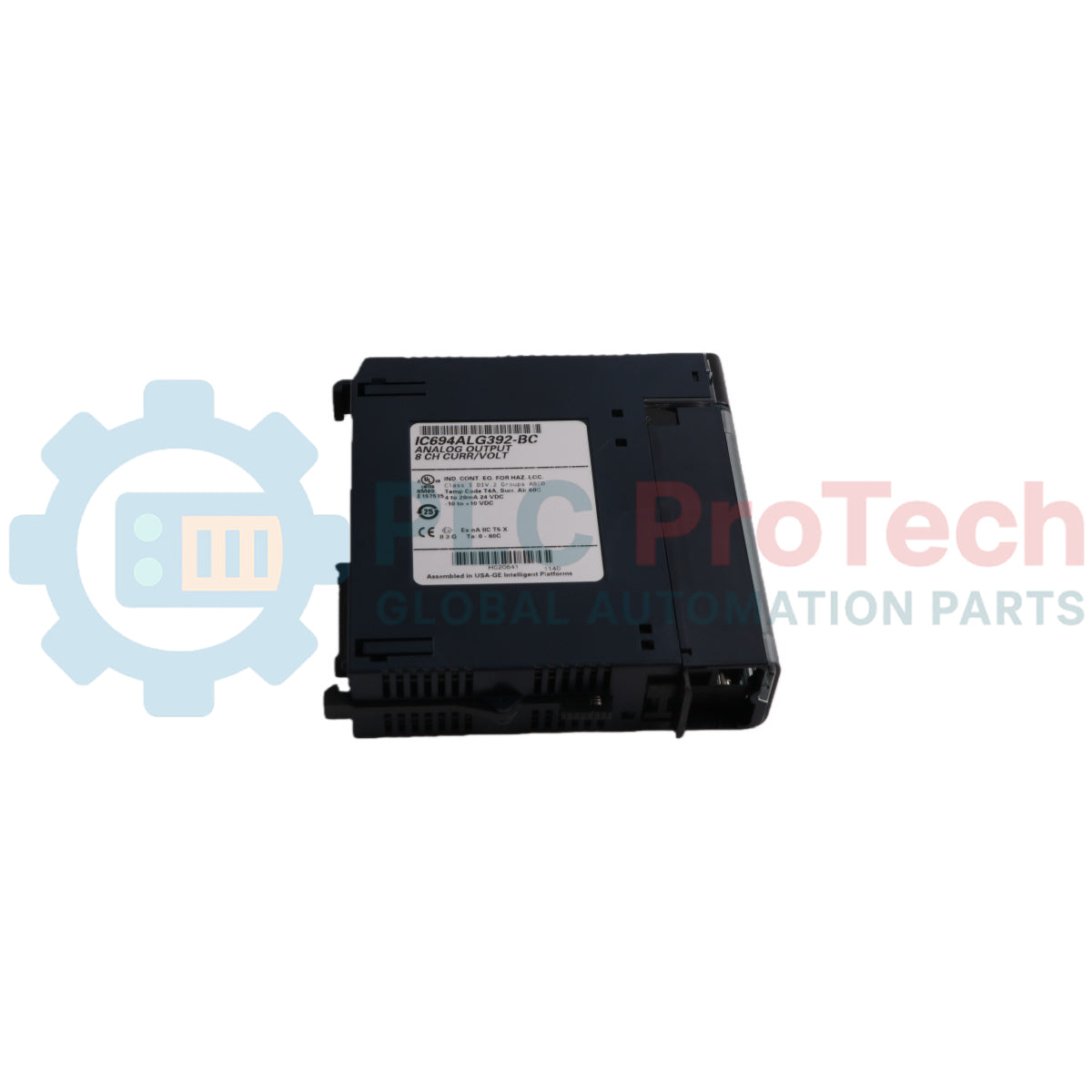

وحدة إخراج تماثلي GE Fanuc PACSystems RX3i وSeries 90-30 ‏IC694ALG392

SKU IC694ALG392

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC694ALG392
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الخرج التناظري
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 20 سم × 11.5 سم × 5.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن IC694ALG392 وحدة خرج تماثلي ذات 8 قنوات، مصممة للاستخدام مع أنظمة PLC من PACSystems RX3i وSeries 90-30. وتوفر ما يصل إلى ثماني قنوات خرج أحادية النهاية مع مخارج حلقية للتيار و/أو مخارج للجهد. ويمكن إعداد كل قناة خرج بشكل مستقل باستخدام برنامج التهيئة لأي من النطاقات التالية: من 0 إلى +10 فولت (أحادي القطبية)، ومن -10 إلى +10 فولت (ثنائي القطبية)، ومن 0 إلى 20 مللي أمبير، ومن 4 إلى 20 مللي أمبير.

تستطيع كل قناة في IC694ALG392 تحويل البيانات الثنائية من 15 إلى 16 بت (وفقًا للنطاق المحدد) إلى خرج تماثلي. تُحدَّث القنوات الثماني جميعها كل 8 مللي ثانية تقريبًا، ويُحدَّد ذلك بزمن فحص الإدخال/الإخراج والتطبيق. في أوضاع التيار، تُبلغ الوحدة وحدة المعالجة المركزية عن عطل انقطاع السلك لكل قناة. ما دامت الطاقة الخارجية موصّلة بالوحدة، فستحتفظ كل قناة خرج بقيمتها الأخيرة أو تعيد الضبط إلى الصفر، وفقًا للتهيئة، عند انقطاع طاقة النظام. يمكن تركيب هذه الوحدة في أي فتحة إدخال/إخراج في نظام RX3i أو Series 90-30.

الميزات

من 1 إلى 8 قنوات خرج تماثلية أحادية النهاية قابلة للتحديد.
تهيئة برمجية مرنة لنطاقات متعددة للتيار والجهد.
تحويل عالي الدقة (من 15 إلى 16 بت وفقًا للنطاق المحدد).
معدل تحديث سريع يبلغ نحو 8 مللي ثانية لجميع القنوات الثماني.
الإبلاغ عن عطل انقطاع السلك الخاص بكل قناة إلى وحدة المعالجة المركزية في أوضاع الحلقة الحالية.
سلوك افتراضي قابل للتهيئة (الاحتفاظ بالقيمة الأخيرة أو إعادة الضبط إلى الصفر) عند انقطاع طاقة النظام.
تشخيصات مزدوجة بمصباحي LED تُدار عبر ناقل طاقة اللوحة الخلفية للإشارة إلى حالة الوحدة وحالة مصدر طاقة المستخدم.

التطبيقات

صمامات التحكم التناسبي والمشغلات الصناعية.
إشارات مرجع السرعة لمحركات التردد المتغير (VFD).
مسجلات المخططات الديناميكية ومعدات تسجيل بيانات العمليات.
توصيلات الواجهة إلى لوحات الأجهزة البعيدة.
العمليات الصناعية المؤتمتة في البيئات القياسية وبيئات الفئة I، القسم 2.

معلومات الطلب

الطراز / الإصدار	الوصف
IC694ALG392-AA	الإصدار الأولي للمنتج لسلسلة وحدات RX3i (الإصدار 1.00).
IC694ALG392-BB	مراجعة لسلسلة وحدات RX3i؛ غير متوافقة مع مبرمج محمول باليد من Series 90-30.
IC694ALG392-BC	إصدار البرنامج الثابت 1.01 لسلسلة وحدات RX3i.
IC694ALG392-CD	إصدار البرنامج الثابت 1.60 لسلسلة وحدات RX3i.
IC693ALG392-A	الإصدار الأولي لسلسلة وحدات Series 90-30 (الإصدار 1.00).
IC693ALG392-B	سلسلة وحدات Series 90-30 مع اعتماد CE (الإصدار 1.00).
IC693ALG392-C	سلسلة وحدات Series 90-30 مع اعتماد ATEX للتطبيقات من المجموعة 2، الفئة 3 (الإصدار 1.00).
IC693ALG392-BD	سلسلة وحدات Series 90-30 بمعالج ومحوّل رقمي إلى تماثلي محدثَين (الإصدار 1.00).
IC693ALG392-BE	إصدار البرنامج الثابت 1.01 لسلسلة وحدات Series 90-30.
IC693ALG392-CF	إصدار البرنامج الثابت 1.60 لسلسلة وحدات Series 90-30.

المواصفات الفنية

المعلَمة	المواصفة
الشركة المصنّعة	GE Intelligent Platforms, Inc.
الطراز	IC694ALG392
عدد قنوات الخرج	من 1 إلى 8، قابلة للاختيار، أحادية الطرف
نطاق تيار الخرج	من 4 إلى 20 mA ومن 0 إلى 20 mA
نطاق جهد الخرج	من 0 إلى 10 V ومن -10 V إلى +10 V
المعايرة	مُعاير في المصنع إلى 0.625 uA من 0 إلى 20 mA؛ و0.5 uA من 4 إلى 20 mA؛ و0.3125 mV للجهد (لكل عدّ)
الدقة (من 4 إلى 20 mA)	0.5 uA (1 LSB = 0.5 uA)
الدقة (من 0 إلى 20 mA)	0.625 uA (1 LSB = 0.625 uA)
الدقة (من 0 إلى 10 V)	0.3125 mV (1 LSB = 0.3125 mV)
الدقة (من -10 إلى +10 V)	0.3125 mV (1 LSB = 0.3125 mV)
معدل التحديث	8 milliseconds (تقريبًا، لجميع القنوات الثماني). يُحدَّد بواسطة زمن فحص الإدخال/الإخراج، ويعتمد على التطبيق.
الدقة المطلقة (وضع التيار)	+/-0.1% من النطاق الكامل عند 25 degC (77 degF)، نموذجي؛ +/-0.25% من النطاق الكامل عند 25 degC (77 degF)، الحد الأقصى؛ +/-0.5% من النطاق الكامل ضمن نطاق درجة حرارة التشغيل (الحد الأقصى)
الدقة المطلقة (وضع الجهد)	+/-0.25% من النطاق الكامل عند 25 degC (77 degF)، نموذجي؛ +/-0.5% من النطاق الكامل عند 25 degC (77 degF)، الحد الأقصى؛ +/-1.0% من النطاق الكامل ضمن نطاق درجة حرارة التشغيل (الحد الأقصى)
جهد مصدر المستخدم (الاسمي)	+24 VDC، من مصدر جهد يوفّره المستخدم
نطاق جهد مصدر الطاقة الخارجي	من 20 VDC إلى 30 VDC
نسبة رفض مصدر الطاقة (التيار)	5 uA/V (نموذجي)، و10 uA/V (الحد الأقصى)
نسبة رفض مصدر الطاقة (الجهد)	25 mV/V (نموذجي)، و50 mV/V (الحد الأقصى)
تموّج جهد مصدر الطاقة الخارجي	10% (الحد الأقصى)
جهد التغذية الداخلي	+5 VDC من اللوحة الخلفية لوحدة PLC
أقصى جهد امتثال	من VUSER -3 V (الحد الأدنى) إلى VUSER (الحد الأقصى)
حمل المستخدم (وضع التيار)	من 10 إلى 850 Ohms (الحد الأدنى عند VUSER = 20 V، والحد الأقصى 1350 Ohms عند VUSER = 30 V). (الحمل الأقل من 800 Ohms يعتمد على درجة الحرارة.)
سعة حمل الخرج (وضع التيار)	2000 pF (الحد الأقصى)
حث حمل الخرج (وضع التيار)	1 H
تحميل الخرج (وضع الجهد)	5 mA (مقاومة دنيا 2 K Ohms)
سعة حمل الخرج (وضع الجهد)	سعة قصوى 1 uF
العزل، من المجال إلى اللوحة الخلفية	250 VAC مستمر؛ و1500 VDC لمدة دقيقة واحدة (عزل بصري وبالنسبة إلى تأريض الهيكل)
استهلاك الطاقة (داخلي)	110 mA من مصدر لوحة PLC الخلفية +5 VDC
استهلاك الطاقة (خارجي)	315 mA من مصدر المستخدم +24 VDC

التوصيلات والواجهات

طرف التوصيل	تعريف الإشارة
1	دخل +24 VDC المزوَّد من المستخدم
2	خرج الجهد للقناة 1
3	خرج التيار للقناة 1
4	خرج الجهد للقناة 2
5	خرج التيار للقناة 2
6	خرج الجهد للقناة 3
7	خرج التيار للقناة 3
8	خرج الجهد للقناة 4
9	خرج التيار للقناة 4
10	خرج الجهد للقناة 5
11	خرج التيار للقناة 5
12	خرج الجهد للقناة 6
13	خرج التيار للقناة 6
14	خرج الجهد للقناة 7
15	خرج التيار للقناة 7
16	مخرج جهد القناة 8
17	مخرج تيار القناة 8
18	المشترك للجهد
19	خط الإرجاع المشترك للتيار/المستخدم +24 VDC
20	وصلة تأريض الهيكل لدروع الكابلات

ملاحظة: يمكن تهيئة كل قناة للعمل كمخرج جهد أو كمخرج تيار، وليس كلاهما في الوقت نفسه.

مؤشرات حالة الوحدة

مصباح LED	الحالة	يشير إلى
سليم	تشغيل	الوحدة سليمة ومهيأة
سليم	وامض	الوحدة سليمة ولكنها غير مهيأة
سليم	إيقاف	الوحدة معيبة أو لا توجد طاقة خلفية +5V
المستخدم على ما يرام	تشغيل	مصدر الطاقة الخارجي موجود
المستخدم على ما يرام	إيقاف	لا توجد طاقة من المستخدم

إرشادات التركيب

توصيل الطاقة الخارجية: يجب أن تستقبل الوحدة طاقة 24 VDC من مصدر خارجي متصل مباشرة بالطرفين 1 و19 في كتلة أطراف الوحدة.
التخفيض الحراري: لتحقيق أقصى أداء وعمر افتراضي للوحدة، ينبغي تشغيل الوحدة عند أقصى مقاومة حمل لتقليل الحرارة. يعتمد التخفيض الحراري للوحدة على مستوى الجهد ومزيج مخارج التيار والجهد. على سبيل المثال، عند VUSER = 30 V مع قناتَي جهد (أحمال قدرها 2 K Ohm) وثلاث قنوات تيار (أحمال مقصورة)، تكون درجة حرارة التشغيل القصوى نحو 52.5 درجة مئوية.
القابلية للتأثر بالترددات الراديوية والتدريع: للوفاء بمستويات القابلية للتأثر بالترددات الراديوية المحددة، يجب تركيب النظام داخل حاوية معدنية عند وجود هذه الوحدة. عند وجود تداخل شديد بالترددات الراديوية، قد تنخفض الدقة إلى +/-1% من المجال الكامل (FS) لمخارج التيار، وإلى +/-3% من المجال الكامل (FS) لمخارج الجهد.
تأريض الكابل: صِل تأريض درع الكابل مباشرة بالطرف 20 (تأريض الهيكل).
احتياطات المناطق الخطرة: مناسب للاستخدام في الفئة I، القسم 2، المجموعات A وB وC وD، أو في المواقع غير الخطرة فقط.
تحذيرات خطر الانفجار: أوقف الطاقة قبل استبدال الوحدات أو توصيل أسلاكها في المواقع الخطرة. لا تفصل المعدات ما لم تكن الطاقة قد أُوقفت أو يكن معروفًا أن المنطقة غير خطرة. قد يؤدي استبدال المكوّن إلى الإخلال بملاءمة الاستخدام في الفئة I، القسم

متطلبات توافق النظام

البرنامج الثابت لوحدة المعالجة المركزية Series 90-30: بالنسبة إلى إصدارات البرنامج الثابت لوحدة CPU في PLC من Series 90-30 من 3.3 إلى 4.6، يجب تهيئة الوحدة لـ 16 دخلًا من نوع %I، وإلا فسيحدث عطل فقدان الوحدة. يجب أن يكون إصدار البرنامج الثابت لوحدة CPU هو 5.0 أو أحدث لتهيئة الوحدة لـ 8 مداخل من نوع %I.
مبرمج محمول باليد: تدعم وحدات Series 90-30 من الإصدار C أو الأقدم فقط مبرمج Series 90-30 المحمول باليد. لا يمكن استخدام وحدات Series 90-30 من الإصدار BD أو الأحدث، وجميع إصدارات وحدات RX3i، مع مبرمج محمول باليد.

الامتثال والشهادات

المواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD

FAQ

هل يمكن لقناة واحدة إخراج الجهد والتيار في الوقت نفسه؟

لا. يجب تهيئة كل قناة من القنوات الثماني برمجيًا لتعمل إما كمخرج جهد أو كمخرج تيار، ولا يمكنها إخراج كليهما في الوقت نفسه.

ماذا يحدث للمخارج التناظرية إذا فقدت لوحة التوصيل الخلفية لوحدة التحكم المنطقية القابلة للبرمجة الطاقة؟

إذا فُقدت طاقة النظام مع استمرار توصيل جهد +24 VDC الخارجي بالكتلة الطرفية، فستحتفظ كل قناة بآخر قيمة مأمور بها أو ستُعاد إلى الصفر، بناءً على إعدادها.

كيف تُبلغ الوحدة نظام التحكم عن تعطل حلقة توصيل الأسلاك الميدانية؟

عند التشغيل في أوضاع التيار (من 0 إلى 20 mA أو من 4 إلى 20 mA)، تراقب الوحدة الدائرة تلقائيًا وتسجل عطل انقطاع السلك مباشرةً لدى وحدة المعالجة المركزية إذا انقطعت الحلقة.

لماذا تتطلب الوحدة تركيبها داخل حاوية معدنية؟

يلزم استخدام حاوية معدنية للامتثال لمعايير قابلية التأثر بالترددات الراديوية ومنع تدهور الدقة الناتج عن التداخل الكهرومغناطيسي أو تداخل الترددات الراديوية الشديد.
