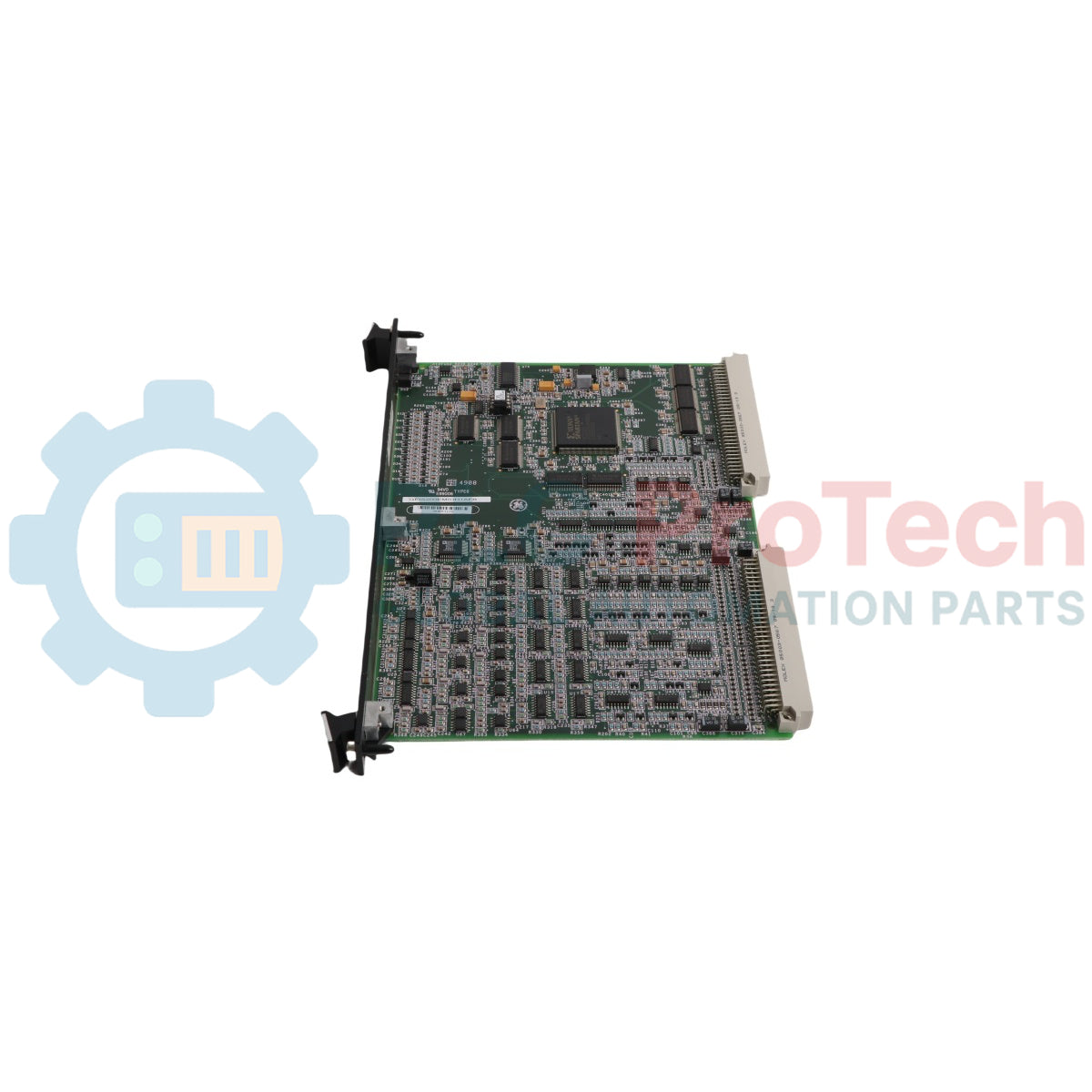

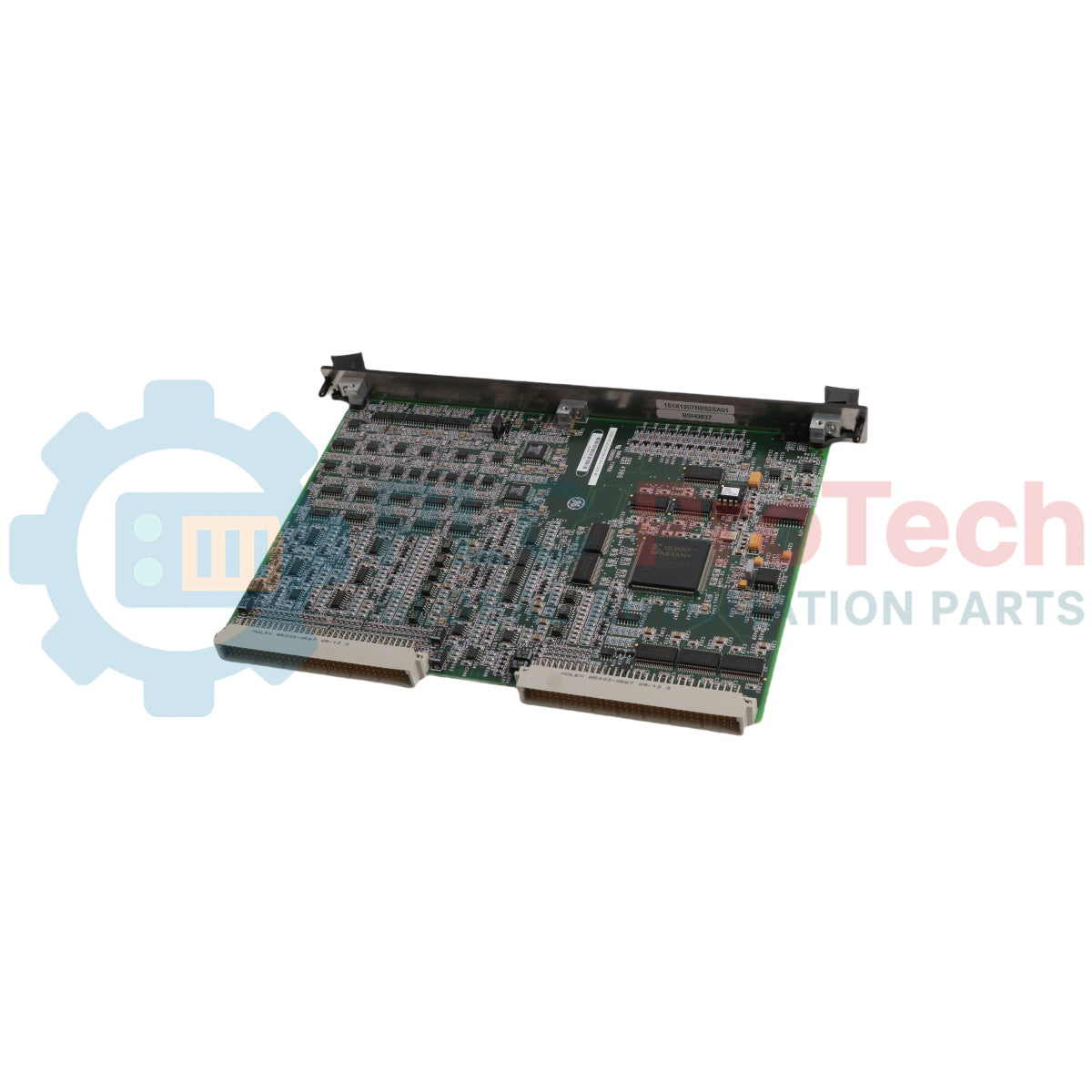

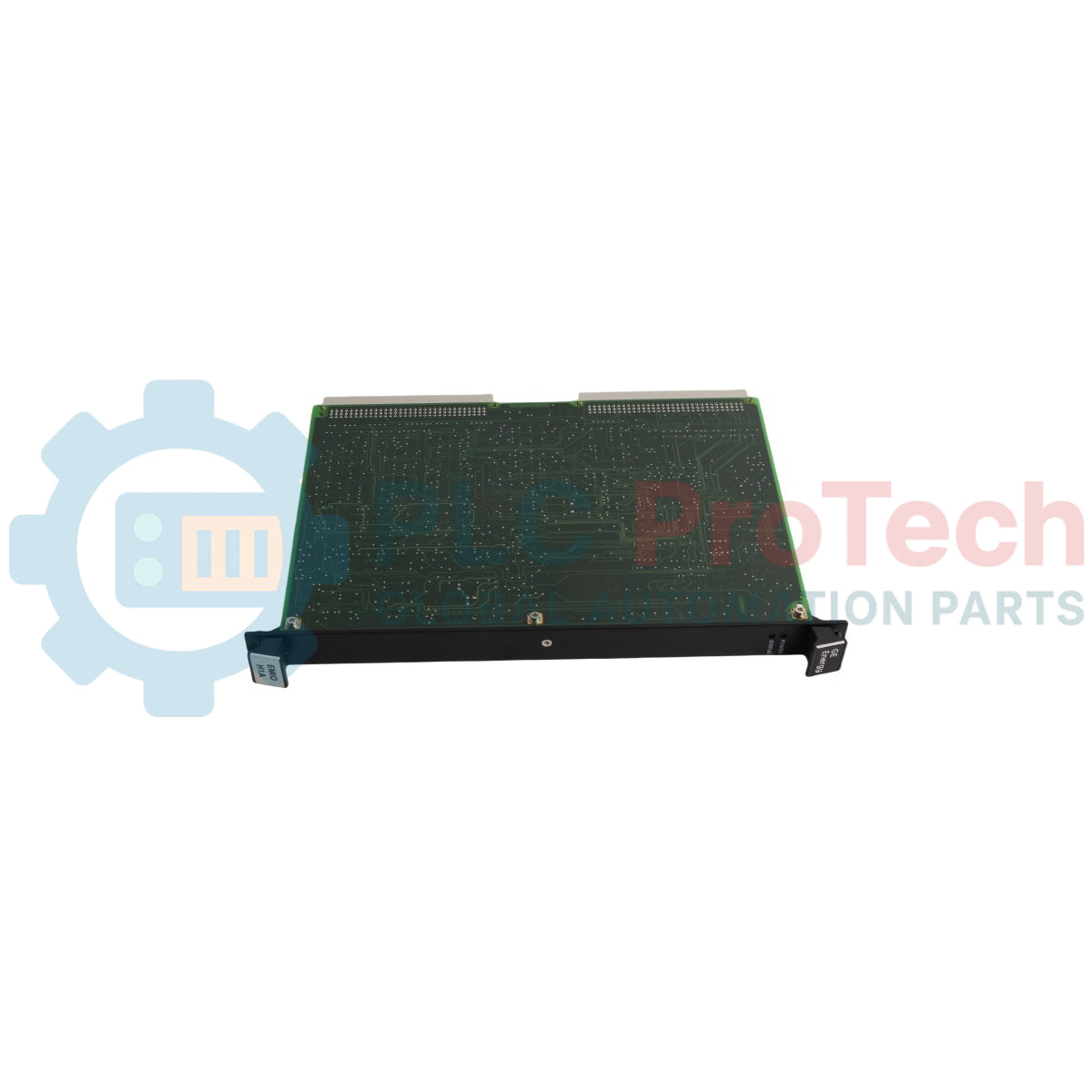

مدخل/مخرج الإثارة الرئيسي لوحدة تحكم الإثارة GE IS200EMIOH1A EX2100

نظرة عامة على المنتج

يعمل  IS200EMIOH1A بصفته المحور العصبي المركزي لنظام التحكم في الإثارة GE EX2100، إذ يشكّل واجهة الإدارة الأساسية لإشارات الإدخال/الإخراج عالية السرعة. وقد صُممت وحدة Eurocard مزدوجة الارتفاع هذه لتجميع ومعالجة البيانات الحيوية من مختلف اللوحات الطرفية، بما في ذلك ECTB وEACF وEXTB وEPCT. وفي بيئات توليد الطاقة الصعبة، يؤدي  IS200EMIOH1A دورًا حاسمًا في موثوقية النظام من خلال مزامنة إشارات نبضات البوابة والتحكم في مرحلات وميض المجال (53A و53B). وتضمن قدرته على أخذ عينات من المدخلات التناظرية بمعدل 2000 عينة في الثانية تحكمًا دقيقًا في الإثارة، وهو أمر حيوي لتثبيت خرج المولد ومنع فترات التوقف المكلفة المرتبطة بالشبكة في محطات الطاقة الحرارية والكهرومائية واسعة النطاق.

التهيئة الفنية

يتميز  IS200EMIOH1A ببنية أجهزة متطورة مصممة لمعالجة الإشارات عالية الكثافة ودعم تكرار النظام:

• تكامل الإدخال/الإخراج: يجمع مدخلات التلامس، ومشغلات مرحلات الفصل التجريبية، وإشارات PT/CT (محول الجهد ومحول التيار) في وحدة ذات فتحة واحدة.

• توجيه الإشارات: يسهّل نقل إشارات نبضات البوابة من اللوحة الخلفية EBKP إلى لوحة ESEL، التي تشغّل بدورها لوحة EGPA في خزانة تحويل القدرة.

• دعم التكرار: صُمم خصيصًا للتوصيل بالقسم C من اللوحة الخلفية EBKP، مع دعم وحدتي التحكم M1 وM2 لضمان التشغيل في بنيات الأنظمة أحادية أو مزدوجة الاحتياط.

• التحكم في إزالة الإثارة: يبدأ تسلسلات إزالة الإثارة الحيوية عبر لوحة EXTB، ويتحكم في لوحة EDEX (إزالة إثارة المولد) لحماية المولد أثناء حالات الأعطال.

• أخذ العينات عالي السرعة: مزود بأخذ عينات مخصص للمدخل التناظري EPCT، يحافظ على دقة أفضل من 1% من المجال الكامل.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يتعامل IS200EMIOH1A مع إشارات الجهد في نظام تحكم أحادي؟

في الوضع الأحادي، تُوجَّه إشارات الجهد عبر الموصل J305 مباشرةً إلى لوحة EMIO الموجودة في وحدة التحكم M1 لمعالجتها.

ما مرحلات وميض المجال المحددة التي تتحكم فيها هذه اللوحة؟

تستخدم اللوحة مشغلات مرحلات مدمجة للتحكم في مرحلَي وميض المجال 53A و53B، مما يضمن تنشيط مجال المولد بصورة صحيحة أثناء تسلسل بدء التشغيل.

ما اللوحات الطرفية التي تديرها وحدة EMIO مباشرةً؟

تدير الوحدة جميع المدخلات والمخرجات المرتبطة بلوحات ECTB (طرف التلامس) وEACF (التغذية الراجعة للتيار المتردد) وEXTB (الطرفية الخارجية) وEPCT (محول الجهد/التيار).

ما أهمية اللاحقة "AFB" الموجودة في بعض الإصدارات؟

تشير اللواحق مثل AFB إلى مستوى مراجعة الأجهزة وتكوينات المجموعات المحددة. وتشترك جميع إصدارات H1A في الأبعاد الأساسية ومتطلبات الفتحات نفسها، لكن AFB تشير تحديدًا إلى مراجعة قد تتضمن تفاوتات محدثة للمكونات أو توافقًا مع البرامج الثابتة.

دليل الهندسة والتركيب

• سلامة مسار إشارة نبضة البوابة: تأكد من خلو الاتصال بين لوحة EMIO ولوحة ESEL عبر اللوحة الخلفية من الملوثات. ونظرًا إلى أن هذا المسار مسؤول عن إرسال نبضات البوابة إلى خزانة تحويل القدرة، فإن أي تدهور في الإشارة قد يؤدي إلى إشعال غير صحيح في جسر الثايرستور.

• معايرة المدخل التناظري: عند استخدام المدخل التناظري EPCT لتطبيق خاص بالعميل، تحقق من بقاء إشارة الإدخال ضمن النطاق المُعاير. ويُعد معدل 2000 عينة في الثانية حساسًا للضوضاء عالية التردد؛ لذا استخدم كابلات مزدوجة مجدولة ومحمية لجميع إشارات التغذية الراجعة CT/PT للحفاظ على دقة أفضل من 1% من المجال الكامل.

• الإدارة الحرارية: لوحة EMIO وحدة مزدوجة الارتفاع تولد حرارة أثناء أخذ العينات عالي السرعة وتشغيل مشغلات المرحلات. تأكد من عمل مراوح تبريد خزانة EX2100 ومن نظافة مرشحات الهواء لمنع تشكل نقاط ساخنة موضعية على وحدة Eurocard.

• الحماية من التفريغ الكهروستاتيكي: استخدم دائمًا سوار معصم مؤرضًا عند إدخال IS200EMIOH1A أو إزالته. فمكونات CMOS عالية السرعة ومشغلات نبضات البوابة عرضة للتفريغ الكهروستاتيكي، الذي قد يتسبب في أعطال كامنة في الموقع.
