الشركة المصنعة: General Electric
رقم المنتج: IS200TRPGH1B
Country of origin:الولايات المتحدة
نوع المنتج: لوحة محطة الفصل الأولية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1420ج
Dimensions: 33 سم × 17.8 سم × 5.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

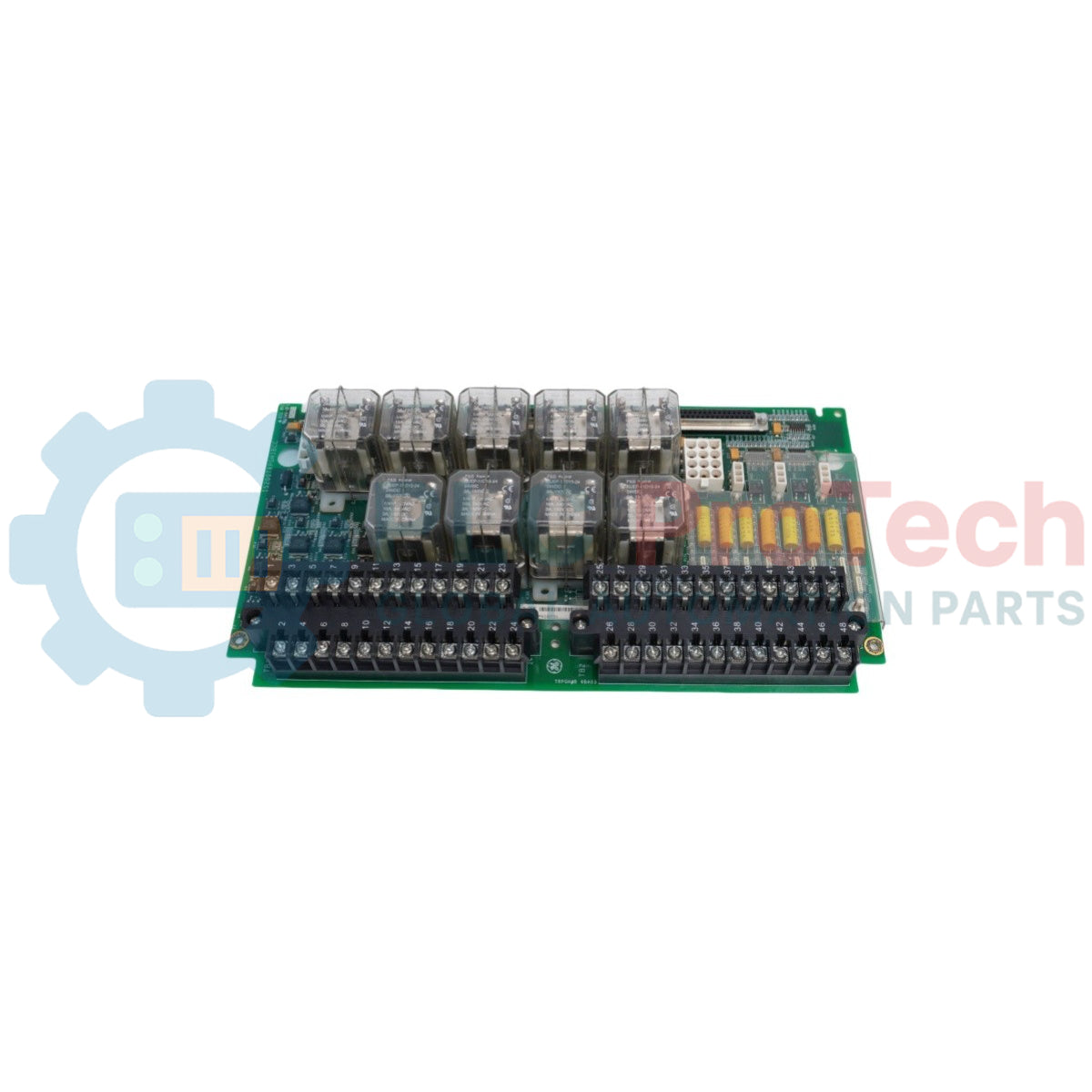

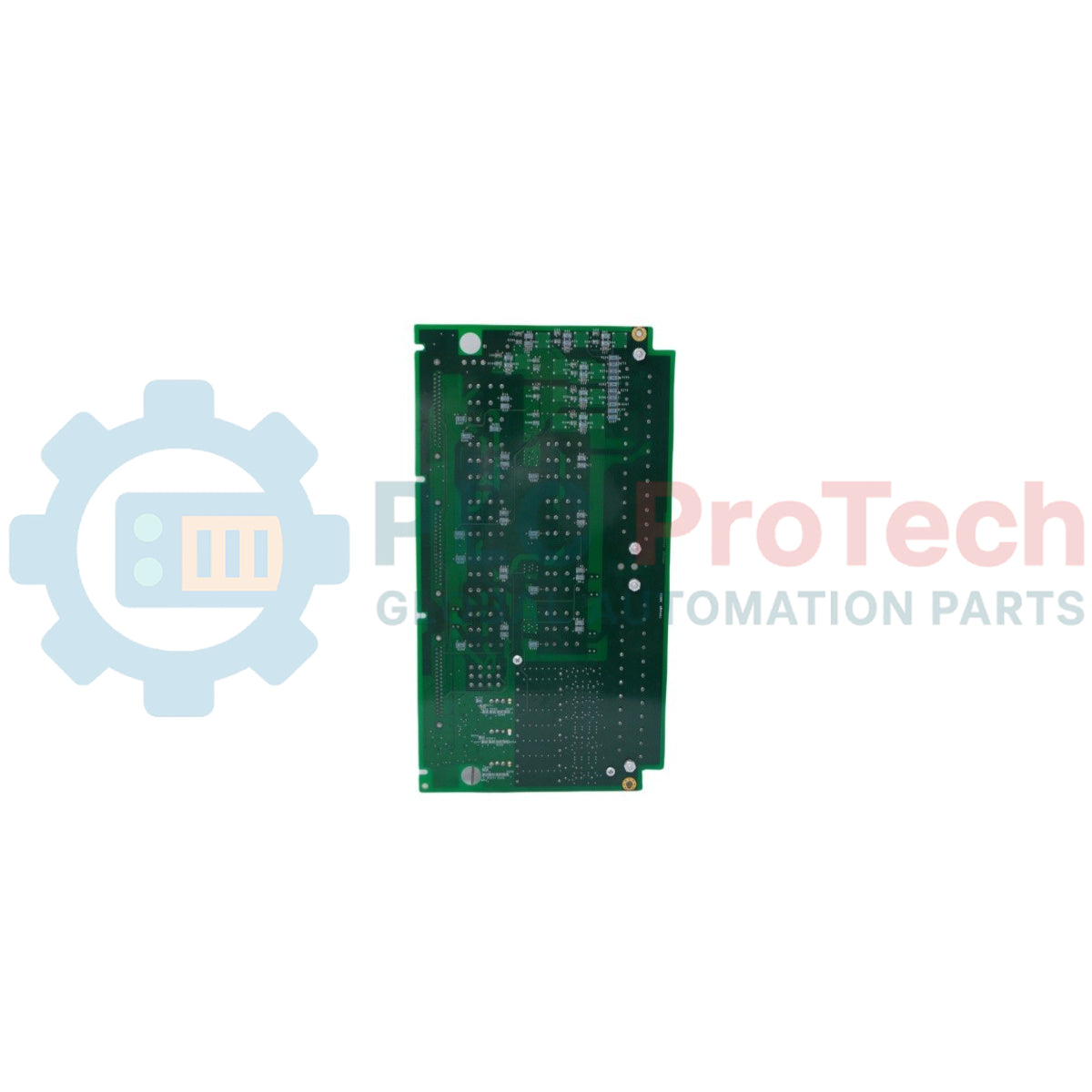

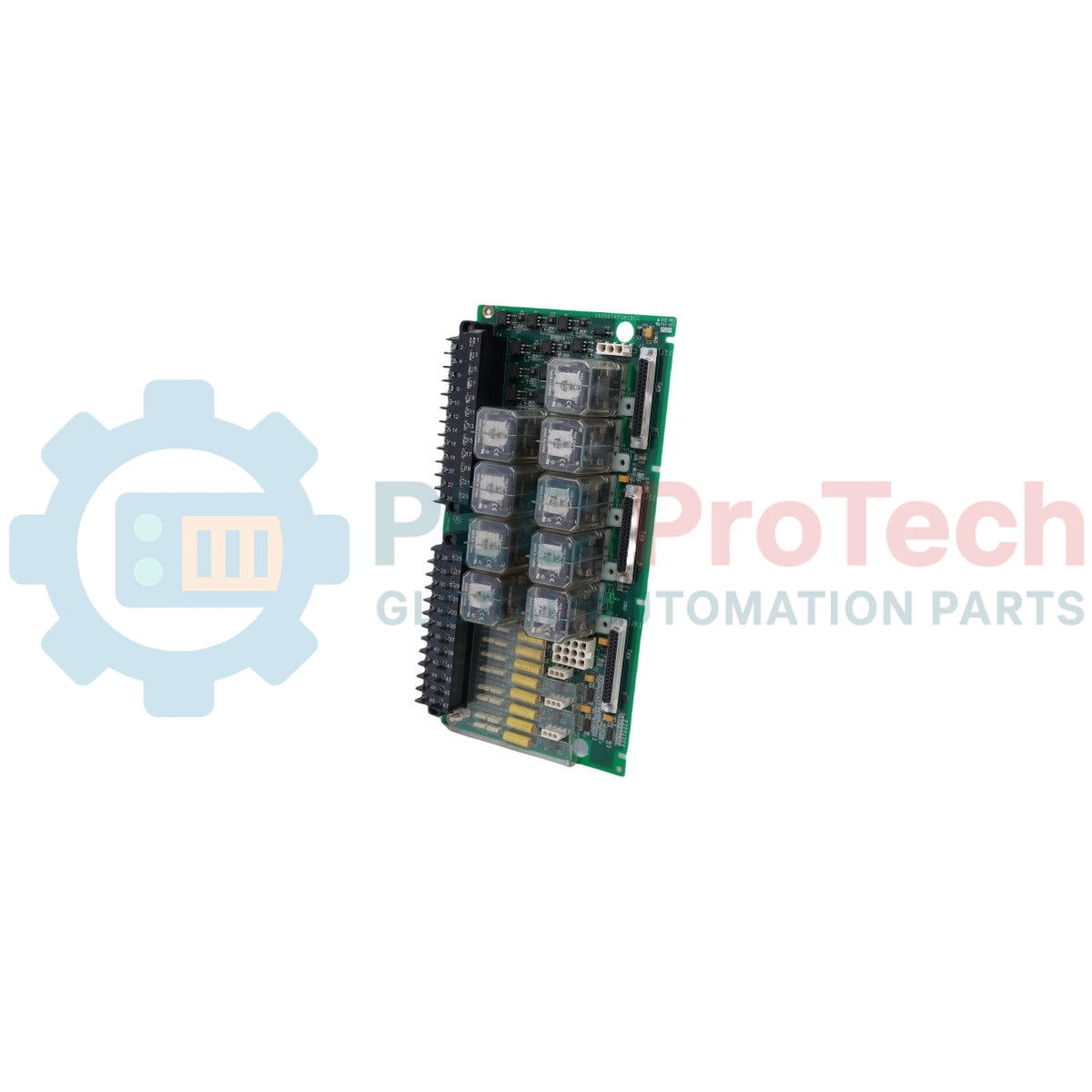

لوحة IS200TRPGH1B هي لوحة طرفية رئيسية للطرد عالية الاعتمادية صممتها جنرال إلكتريك لأنظمة التحكم في التوربينات الغازية Mark VI وMark VIe. تعمل كواجهة حاسمة بين منطق التحكم في التوربين وأجهزة الطرد الكهربائية (ETDs) أو الملفات الطردية. النسخة "H1B" مصممة خصيصًا لتطبيقات TMR (التكرار الثلاثي المعياري)، حيث تستخدم تسعة مرحلات مغناطيسية لتشكيل دائرة تصويت اثنان من ثلاثة (2oo3) على مستوى الأجهزة لكل من الملفات الطردية الثلاثة. بالإضافة إلى وظائف الطرد، تدعم اللوحة مراقبة ما يصل إلى ثمانية كواشف لهب Geiger-Mueller، مما يوفر حماية أساسية ضد انطفاء اللهب في عمليات التوربين الغازي.
| الميزة | التفاصيل |
| النموذج | IS200TRPGH1B |
| السلسلة | Mark VI / Mark VIe |
| دعم الملف اللولبي | 3 ملفات طرد (ETDs) |
| تصنيف الملف اللولبي | 125 فولت تيار مستمر |
| زمن الاستجابة | ثابت الزمن L/R = 0.1 ثانية |
| منطق التصويت | 2oo3 (نسخة H1B لنظام TMR) |
| كواشف اللهب | 8 مدخلات Geiger-Mueller |
| إثارة اللهب | 335 فولت تيار مستمر |
| القمع | مقاوم أكسيد معدني متغير (MOV) |
| المرجع اليدوي | GEH-6421J |
لوحة TRPG هي نقطة تنفيذ الأجهزة لحماية التوربين. في نظام TMR، تُرسل ثلاث إشارات إدخال/إخراج منفصلة (R وS وT) إلى اللوحة. يستخدم IS200TRPGH1B دائرة منطق سلم المرحلات لأداء التصويت على مستوى الأجهزة.
H1A/H1B: 3 مرحلات لكل ملف لولبي (9 إجمالاً) للتصويت 2oo3.
H2A/H2B: مرحّل واحد لكل ملف لولبي لتطبيقات Simplex.
يعمل TRPG بالتزامن مع TREG (لوحة طرفية للانفصال الطارئ). بينما يتعامل TRPG مع أوامر الانفصال الأساسية وحماية السرعة الزائدة من المتحكم (VTUR أو PTUR)، يتم إدارة TREG بواسطة نظام الطوارئ VPRO . تشكل هاتان اللوحتان معًا الواجهة الكاملة لـ ETDs، مما يضمن أن الأنظمة الأساسية أو الطارئة يمكنها إيقاف تشغيل التوربين بأمان.
توفر اللوحة مصدر طاقة بجهد 335 فولت تيار مستمر عالي الجهد لما يصل إلى ثمانية كواشف لهب. تكشف هذه الحساسات من نوع Geiger-Mueller الإشعاع فوق البنفسجي الناتج عن لهب التوربين. ينقل TRPG هذه الإشارات إلى لوحة الإدخال/الإخراج لمراقبة الاحتراق في الوقت الحقيقي.
| الموصل | الوظيفة |
| J1 | مدخل طاقة 125 فولت تيار مستمر لملفات الانفصال |
| J2 | خرج مصدر الطاقة إلى لوحة TREG |
| J3، J4، J5 | نقاط الاتصال لطاقة كاشف اللهب |
| JR1، JS1، JT1 | الاتصالات بمتحكم الإدخال/الإخراج (R، S، T) |
| كتلة طرفية 1 | الأسلاك الميدانية لثلاثة ملفات لولبية للانفصال |
| كتلة طرفية 2 | الأسلاك الميدانية لثمانية كواشف اللهب |
يراقب متحكم الإدخال/الإخراج (VTUR أو PTUR) باستمرار TRPG للحالة الصحية الداخلية والخارجية:
تغذية راجعة من المرحل: يراقب الاتصالات المغلقة عادةً لضمان انتقال المرحلات بنجاح.
مراقبة الجهد: يتتبع حافلة الملف اللولبي بجهد 125 فولت تيار مستمر وجهد إثارة اللهب بجهد 335 فولت تيار مستمر؛ يتم إصدار تحذيرات إذا كانت المستويات خارج الحدود.
الهوية الإلكترونية: كل موصل (JR1، JS1، JT1) يحتوي على شريحة تعريف "التوصيل والتشغيل". يقرأ المتحكم هذه الشريحة للتحقق من نوع اللوحة الصحيح، والإصدار، والرقم التسلسلي، مما يمنع عدم تطابق الأجهزة أثناء التثبيت.
Mark VI: تتصل اللوحة بلوحة VTUR الموجودة في رف VME عبر كابلات مزودة بمقابس مصبوبة.
Mark VIe: يتم التحكم في اللوحة بواسطة PTUR حزم الإدخال/الإخراج المثبتة على لوحة طرفية TTURH1C ، والتي تتصل بعد ذلك بـ TRPG عبر موصلات من نوع D.
