الشركة المصنعة: General Electric
رقم المنتج: IS215WEPAH2BA
Country of origin:الولايات المتحدة
نوع المنتج: وحدة التحكم في محور الإمالة لطاقة الرياح
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2450ج
Dimensions: 130 مم × 130 مم × 85 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

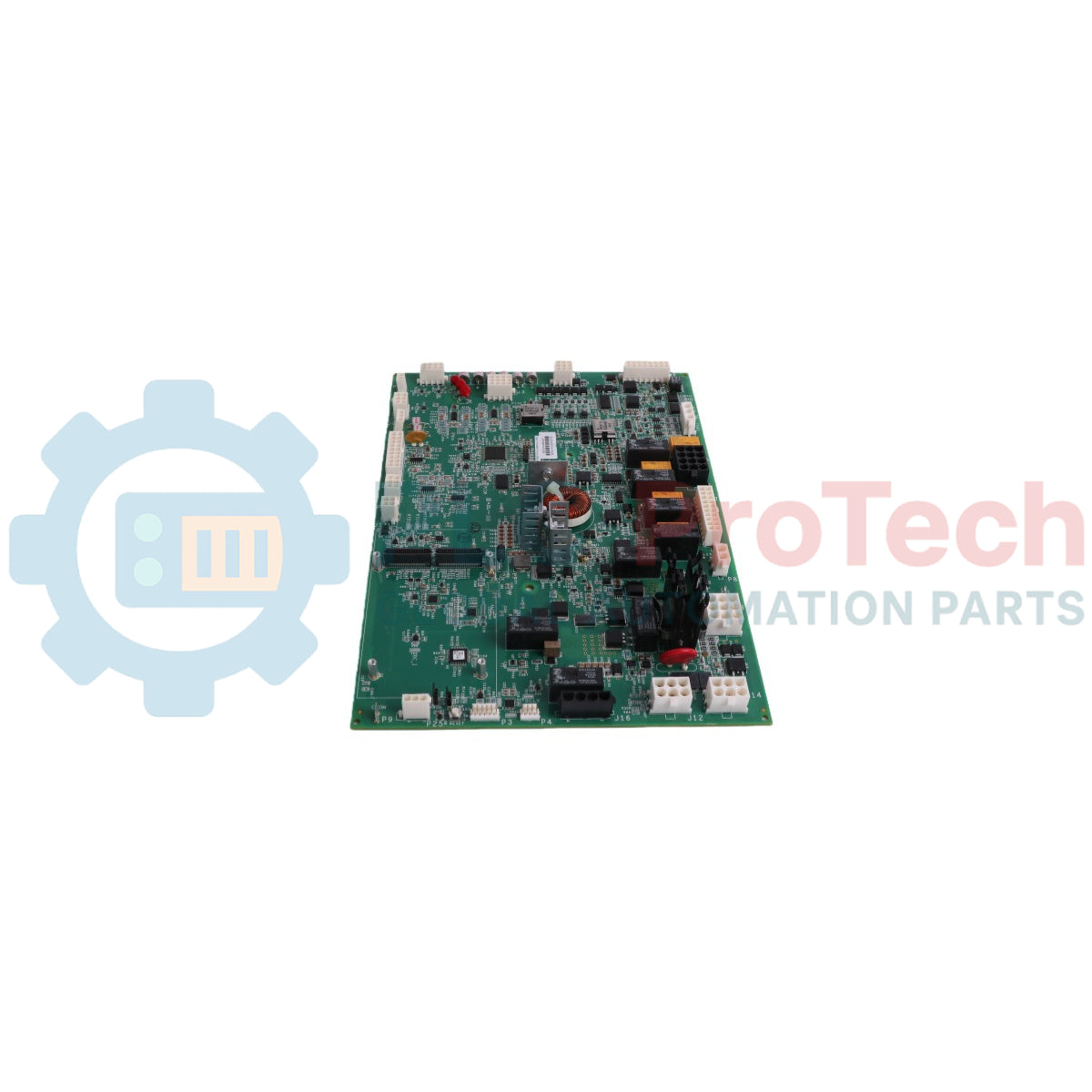

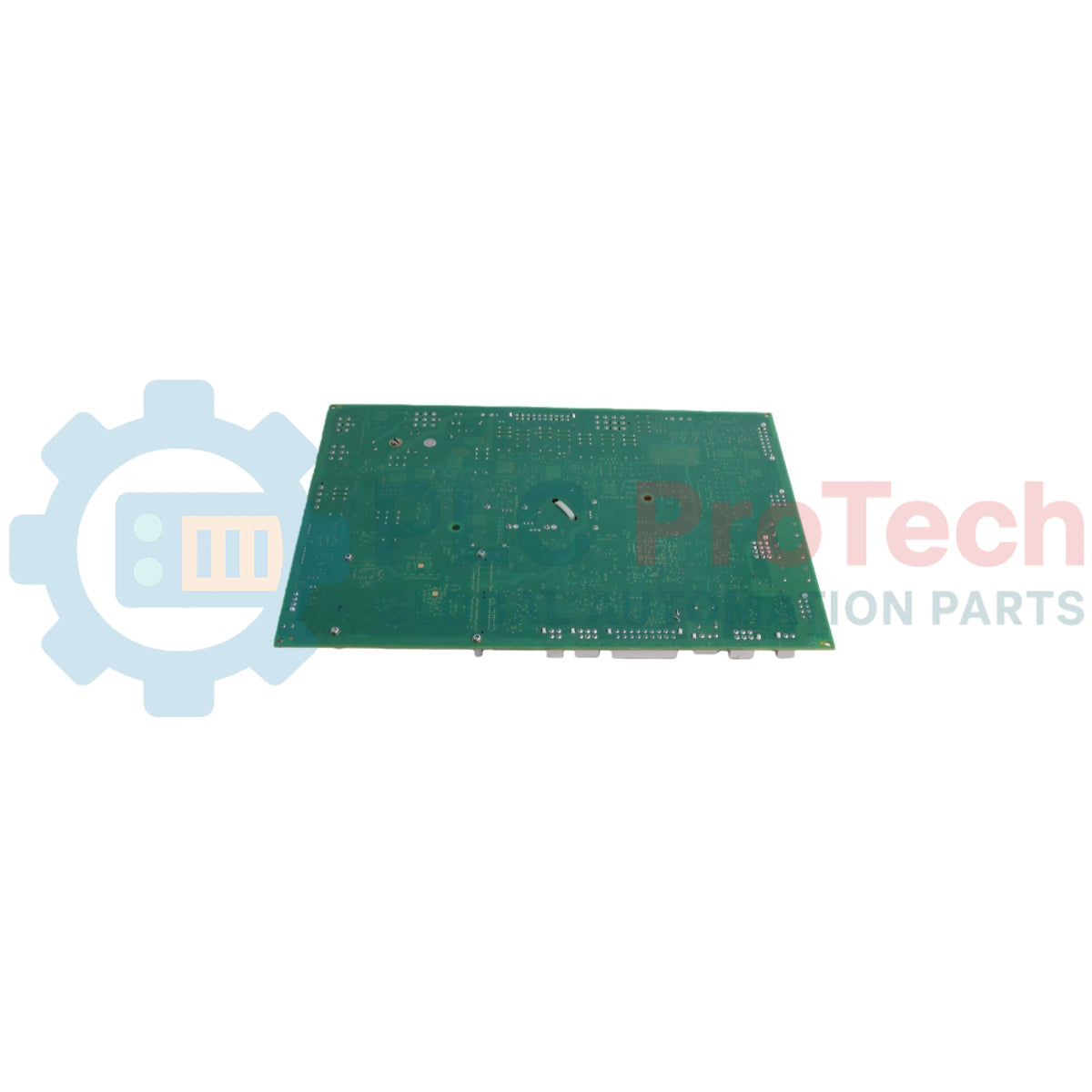

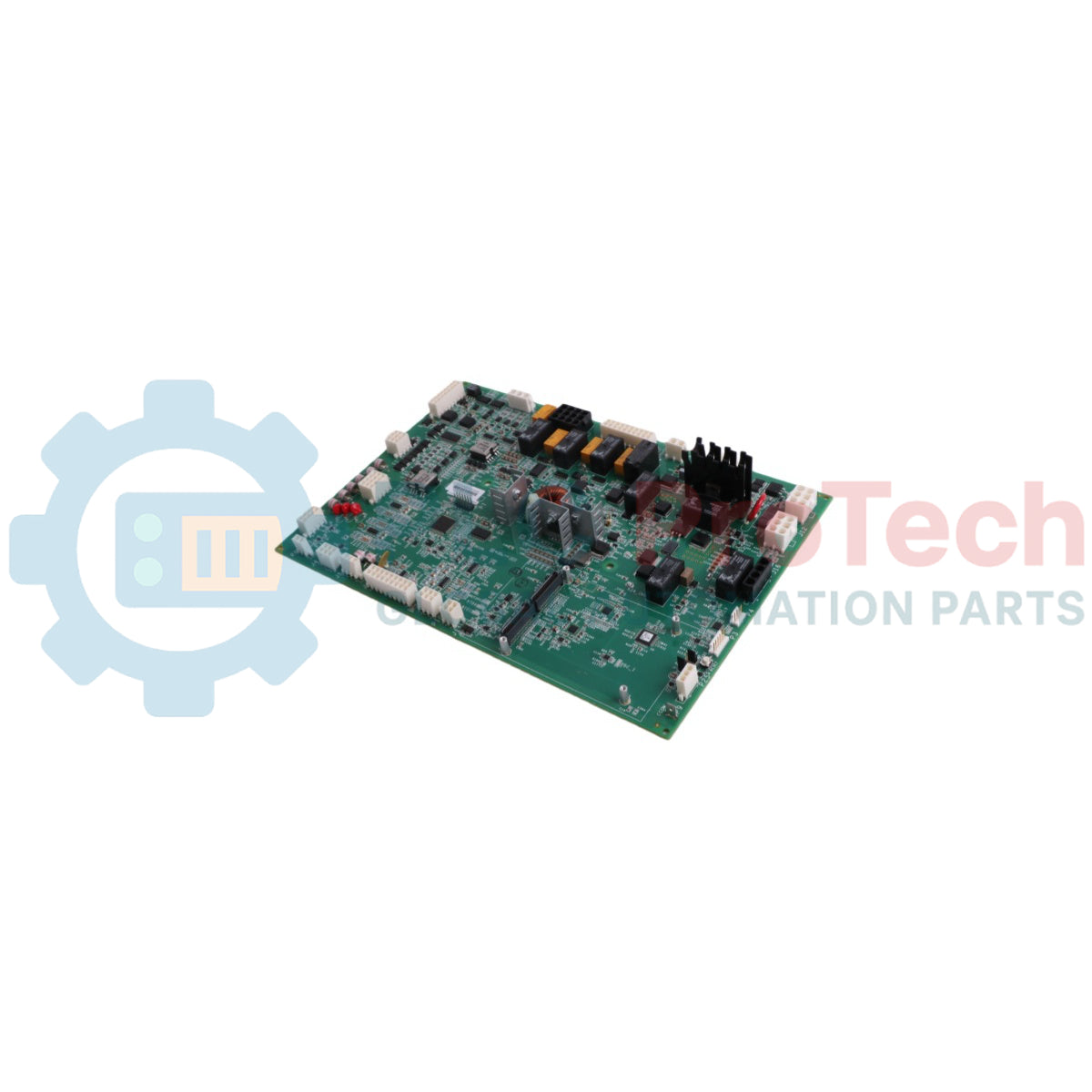

يعد IS215WEPAH2BA وحدة تحكم محور إمالة طاقة الرياح تم تطويرها بواسطة جنرال إلكتريك كجزء من سلسلة نظام تحكم توربينات الرياح Mark VIe. تعمل هذه اللوحة المطبوعة كواجهة تحكم مادية متخصصة مصممة لتنظيم تعديلات محور الإمالة، متغيرات الكبح الميكانيكي، ومعايير العزم داخل التجميعات الرئيسية لتوربينات الرياح. تم تصميمها لتتبع دقيق في بيئات نظام 30 MN، يعمل IS215WEPAH2BA بدون الاعتماد على ناقل CAN، مستضيفًا مسارات بيانات مباشرة عبر ثلاث منافذ اتصال تسلسلي مستقلة وواجهة شبكة مساعدة مدمجة على اللوحة. يتكون التجميع من لوحة رئيسية محمية بطبقة طلاء سطح مطابقة كاملة مرتبطة مباشرة بتكوين لوحة فرعية في الجانب الأيمن السفلي. لحماية منطق التتبع الحساس من تقلبات الجهد المتقلبة، تدمج اللوحة مجموعة مدمجة من متغيرات أكسيد معدني إلى جانب شبكات كبح الجهد المستمرة، مما يسمح لها بالحفاظ على سلامة التشغيل في بيئات قاسية عبر تخطيطات هيكلية أحادية الاتجاه ومكررة ثلاثية مخصصة (TMR).
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | جنرال إلكتريك |
| رقم الموديل | IS215WEPAH2BA / IS215WEPAH2B |
| السلسلة | Mark VIe Wind |
| الوصف الوظيفي | وحدة التحكم في محور الإمالة لطاقة الرياح |
| الاختصار الوظيفي | WEPA |
| نوع المنتج | لوحة الدائرة المطبوعة |
| نوع التوربين | توربين الرياح |
| تصنيف MN | 30 MN |
| توافق ناقل CAN | غير متوافق مع ناقل CAN |
| منافذ الاتصال | 3 (COM1، COM2، وموصل D بمقبس 9 دبابيس صغير الحجم) |
| واجهات إيثرنت | موصل 10BaseT/AUI |
| تصنيف مزود الطاقة | 125 فولت تيار مستمر |
| معدلات إطارات البرمجيات | 10، 20 و40 مللي ثانية |
| عدد متغيرات أكسيد المعدن | 4 |
| موصلات التوصيل الأنثوية | 2 |
| حماية لوحة الدائرة | طبقة حماية مطابقة |
| الرطوبة النسبية التشغيلية | 10-95%، بدون تكثف |
| أقصى صدمة غير تشغيلية | 10G |
| نطاق درجة حرارة التخزين | -40 إلى +70 درجة مئوية |
| بلد الصنع | الولايات المتحدة الأمريكية (USA) |
| دليل التعليمات | GEP-9145 |
| فتحة الواجهة / الموصل | الوظيفة / الوصف الفني |
|---|---|
| COM1 / COM2 | منافذ اتصال مستقلة لنقل البيانات المحلية |
| موصل D بمقبس 9 دبابيس | واجهة اتصال تسلسلي صغيرة الحجم للتشخيصات |
| موصل 10BaseT/AUI | منفذ مخصص للتعامل مع خطوط اتصال إيثرنت المحلية |
| موصلات التوصيل الحافة | موصلان أنثويان يتراوح عدد دبابيسهما من 2 إلى 20 لتوصيل الأجهزة الطرفية |
| فتحة رف VME | مطابقة واجهة الفتحة الواحدة مع قضبان هيكل VME القياسية ذات 13 فتحة أو 21 فتحة |
