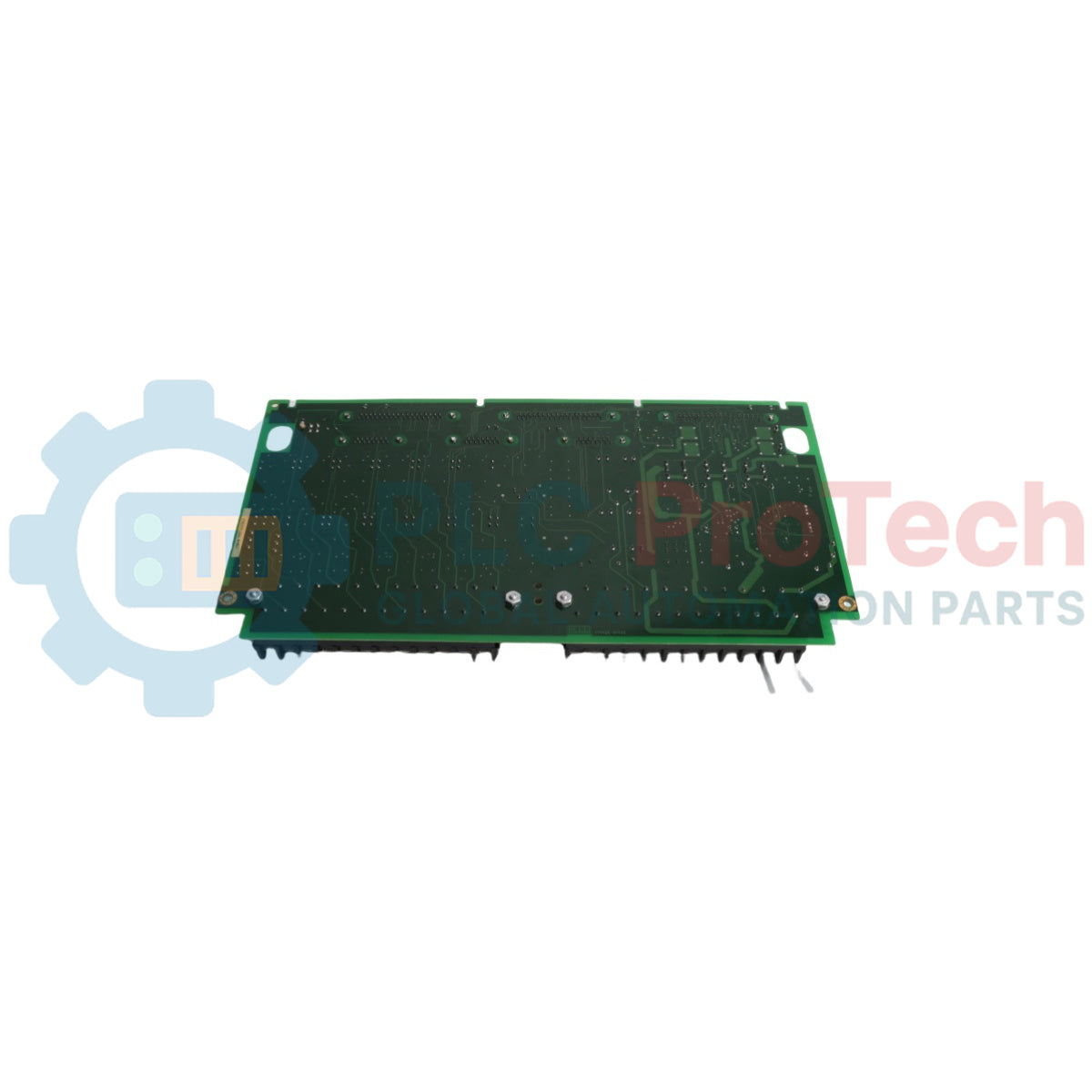

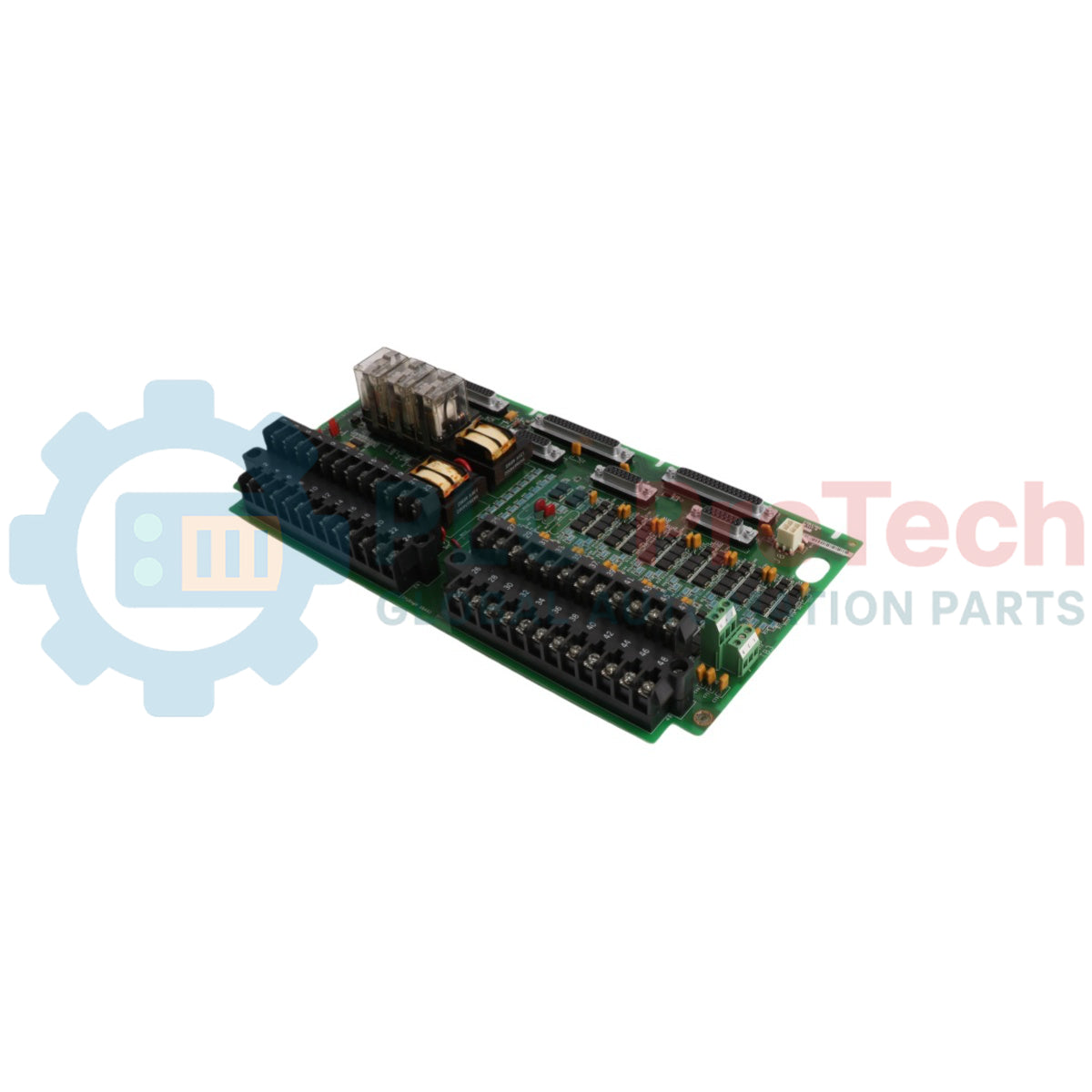

لوحة إنهاء التوربين GE Mark VI IS200TTURH1B

نظرة عامة على المنتج

تُعد IS200TTURH1B لوحة إنهاء توربين متخصصة وعالية التكامل طورتها شركة GE Energy لسلسلة نظام التحكم Mark VI Speedtronic القديمة. تعمل هذه البطاقة كواجهة أساسية موصلة مباشرة لأنظمة التوربينات البخارية والغازية الكهروهيدروليكية، حيث تستقبل إشارات ميدانية حرجة مطلوبة لحلقات التزامن والحماية من السرعة الزائدة. تعتمد المنشآت الصناعية الثقيلة ذات العمليات المستمرة — بما في ذلك محطات توليد الطاقة الحرارية الصناعية، وشبكات المرافق ذات الدورة المركبة، ومحطات ضاغط خطوط أنابيب النفط والغاز الكبيرة — على IS200TTURH1B لتجميع بيانات القياس عن بُعد الحساسة. تراقب اللوحة مستشعرات السرعة المغناطيسية، وتطابق معايير تزامن المولد، وتتحكم في ملفات صمامات السولينويد الهيدروليكية. من خلال توفير مسارات طرفية إشارية سلبية قوية وترشيح محلي للتيارات المفاجئة، تضمن هذه اللوحة استلام المعالج الرئيسي للإشارات موجات ثابتة. تساعد هذه الثباتية في منع عمليات فصل التوربين الخطرة بسبب السرعة الزائدة وتقليل فترات التوقف غير المبرمجة للنظام.

هيكل الدائرة ووظائف المعالجة

يحافظ التصميم الدائري المتخصص، ومُعدِّلات الإشارة المحلية، والحواجز الطرفية المكررة في IS200TTURH1B على تحكم صارم في الوقت الحقيقي في معايير تشغيل التوربين الحرجة.

• قنوات التقاط السرعة المغناطيسية: مزودة بمداخل سلبية مخصصة لالتقاط إشارات نبضية سلبية عالية التردد من حساسات السرعة التي تراقب دوران العمود (دورات في الدقيقة).

• عزل تزامن المولد: تحتوي على خطوط واجهة محول الجهد المدمجة لمراقبة جهد الحافلة، وجهد خط المولد، وزوايا الطور أثناء إجراءات التزامن التلقائي.

• مسارات تشغيل ملف السولينويد للفصل: ترتبط مباشرة بحلقات نظام الفصل الطارئ (ETS) لتوزيع تيارات التشغيل الثقيلة بأمان إلى صمامات تصريف السائل الهيدروليكي.

• اتصال واجهة النظام: تتصل برف المعالج الرئيسي عبر كابلات شريطية عالية الكثافة، موجهة إشارات تناظرية ونبضية نظيفة إلى اللوحة الخلفية للنظام.

معايير الأداء الفني

أسئلة شائعة حول قياس التوربين واستكشاف الأخطاء وإصلاحها

ما هي الحساسات الميدانية المحددة التي تتصل مباشرة بأطراف لوحة IS200TTURH1B؟

تستقبل IS200TTURH1B مدخلات من حساسات سرعة التوربين (مثل حساسات المغناطيسية المقاومة) ومحولات الجهد (PTs) التي تراقب جهد الحافلة وجهد خط المولد. كما تستقبل خطوط تغذية الحالة من قواطع الدائرة الرئيسية للمولد ومفاتيح حد الفصل المساعدة.

كيف يؤثر رمز مراجعة H1B على التوافق العكسي أثناء التحديثات الميدانية؟

يشير رمز H1B إلى تخطيط مكونات الأجهزة ومسارات التتبع الخاصة بهذا الإصدار من لوحة TTUR. عند استبدال بطاقة معطلة في لوحة تحكم Mark VI نشطة، يجب على المهندسين مطابقة هذا اللاحق الوظيفي لضمان توافق البطاقة مع تخطيطات الأطراف الحالية والتفاعل الصحيح مع برنامج التحكم.

ما هي المؤشرات الشائعة لفشل معالجة الإشارة على لوحة الإنهاء هذه؟

تظهر الأعطال على هذه اللوحة عادةً على شكل قراءات سرعة متقلبة، أخطاء تزامن، أو تحذيرات تشخيص دائرة مفتوحة على محطة عمل المشغل. غالبًا ما تكون هذه المشكلات ناجمة عن توصيلات أسلاك فضفاضة في كتلة الأطراف، تلف مرشحات التيار المفاجئ المدمجة، أو تلف كابلات الشريط المؤدية إلى وحدة التحكم المركزية.

دليل الهندسة الميدانية والتركيب

• طرق تأريض الدرع لخطوط التقاط السرعة:

  للحفاظ على تتبع نبضات نظيفة على قنوات السرعة عالية التردد، قم بتمرير جميع أسلاك الحساسات الميدانية عبر كابلات أدوات ملتوية ومظللة عالية الجودة. اربط الدرع الخارجي للكابل بشريط تأريض الخزانة المخصص على جانب لوحة الإنهاء فقط، واقطع الدرع نظيفًا عند طرف الحساس. تحافظ هذه الممارسة على منع الضوضاء الكهرومغناطيسية من التداخل مع تدفقات النبضات والتسبب في قراءات سرعة خاطئة.

• التعامل المضاد للكهرباء الساكنة لصيانة لوحة التحكم:

  المكونات على لوحة الإنهاء هذه حساسة لتفريغ الكهرباء الساكنة (ESD). يجب على المهندسين الميدانيين ارتداء سوار مضاد للكهرباء الساكنة مربوط بشكل صحيح إلى هيكل الحاوية قبل التعامل مع اللوحة أو تغيير أي توصيلات أسلاك. امسك الوحدة بحوافها المصنوعة من الألياف الزجاجية أو الحواف الميكانيكية فقط لتجنب لمس مسارات التتبع المكشوفة.

• حدود عزم ربط الأطراف وفحوصات التوصيل:

  ثبت جميع أسلاك الحقل في كتل الأطراف باستخدام قيم عزم الربط الهندسية المحددة لمنع التوصيلات الفضفاضة. يمكن للأسلاك الفضفاضة أن تسبب مقاومة اتصال عالية، مما يؤدي إلى أخطاء في الإشارات على الحلقات التناظرية أو انقطاع دوائر الفصل الطارئ بسبب اهتزازات اللوحة منخفضة التردد.
