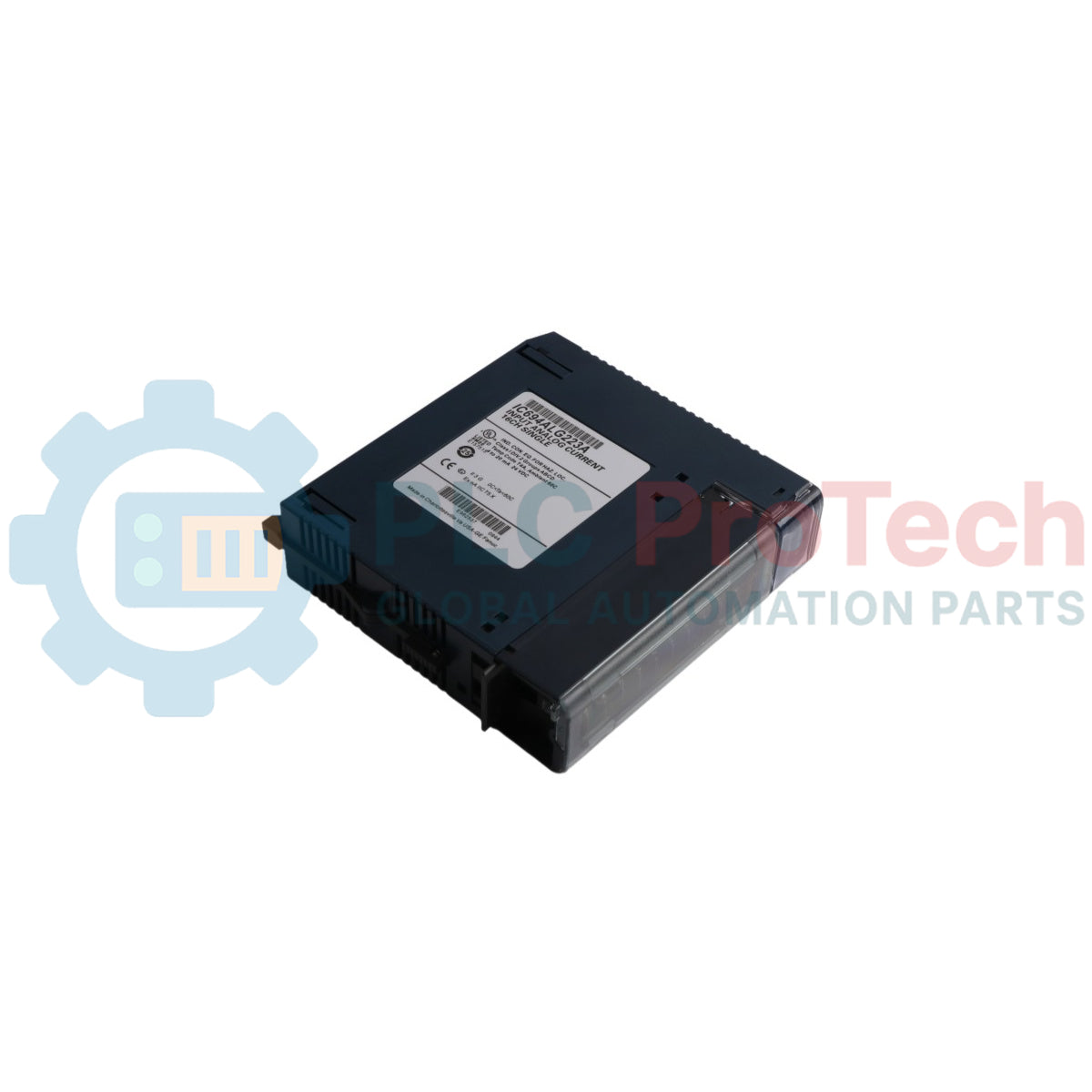

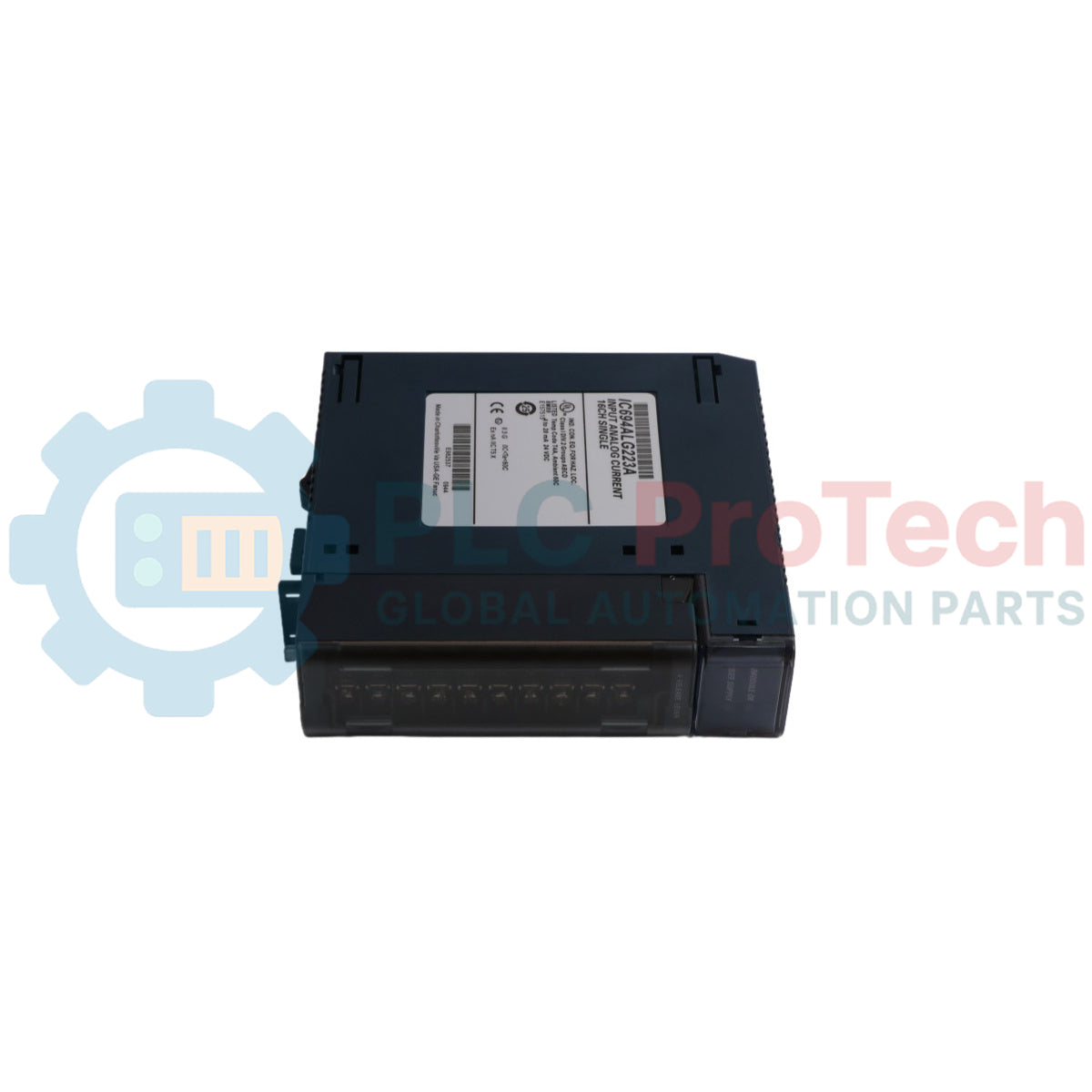

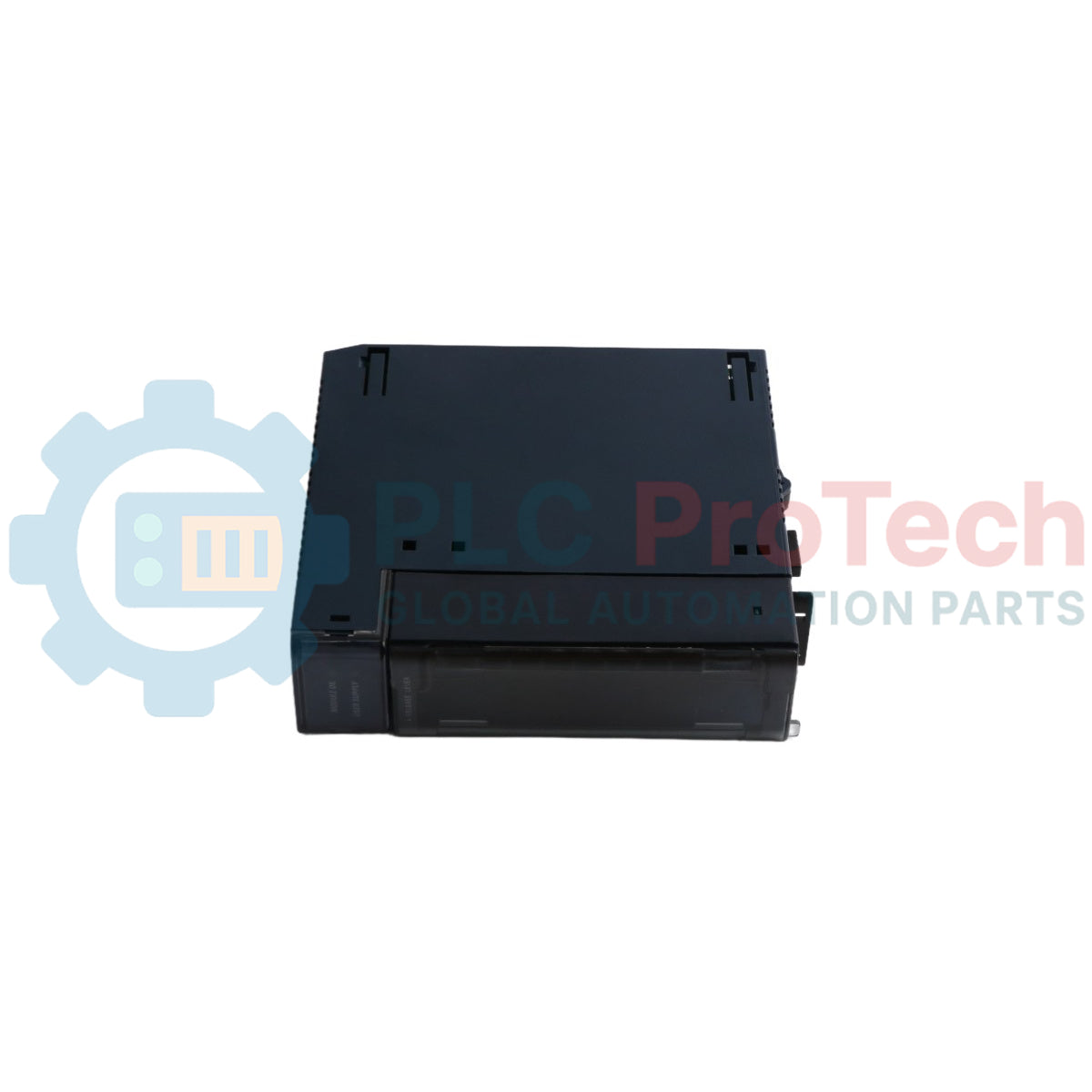

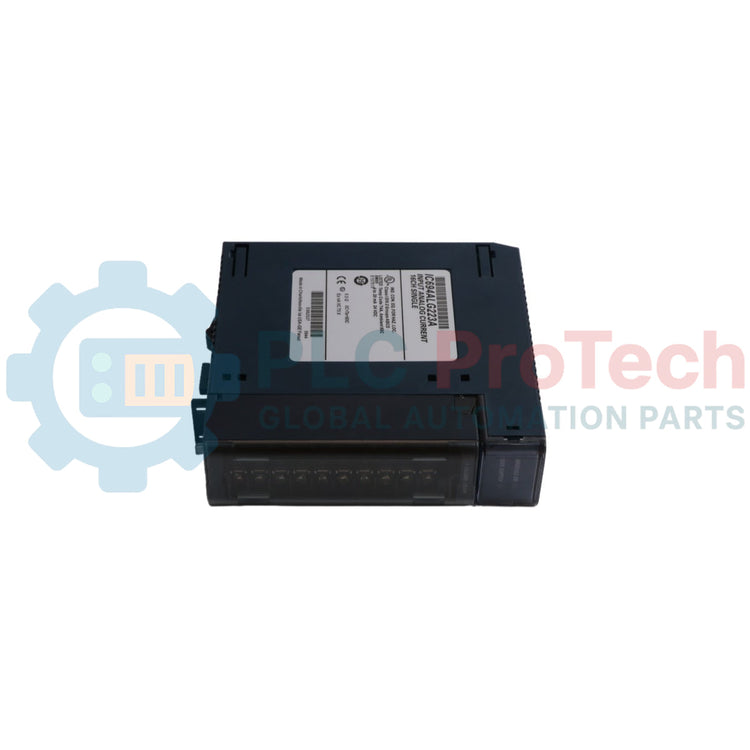

وحدة إدخال جنرال إلكتريك IC694ALG223

نظرة عامة على المنتج

الـ IC694ALG223 (IC694ALG223) وحدة عالية الكثافة، وحدة إدخال تيار تناظرية عالية التوفر ذات 16 قناة صممتها GE Fanuc لـ PACSystems RX3i هيكلية المتحكم. مصممة لتحويل حلقات المرسلات الميدانية المستمرة إلى دقة عالية، عدادات رقمية حتمية، تقدم هذه الوحدة عالية الأداء ما يصل إلى 16 قناة إدخال أحادية النهاية يمكن تكوينها عبر نطاقات تيار متعددة. البنى التحتية الحرجة للمعالجة—مثل محطات معالجة مياه البلدية، خطوط تصنيع الورق، ومراكز التوزيع الكيميائي الآلي—تعتمد على IC694ALG223 (IC694ALG223) لمراقبة متغيرات العملية الرئيسية مثل الضغط، التدفق، وإشارات المستوى. بدعم نطاق تشغيل محسّن خاص من 4 إلى 20 مللي أمبير، يقدم الوحدة تحجيمًا رقميًا دون الصفر حتى 0 مللي أمبير. تتيح هذه القدرة لوحدة المعالجة المركزية RX3i اكتشاف أعطال دوائر الأسلاك المفتوحة فورًا، عزل انقطاعات الأجهزة قبل أن تعطل الأقفال النظامية، مما يقلل من توقف المنشأة المكلف.

تكوين النظام الفرعي والإشارة المتقدم

التخطيط الداخلي للأجهزة، القياسات التشخيصية، ومسارات معالجة البيانات لـ IC694ALG223 بطاقة واجهة حلقة التيار تضمن أداءً متسقًا.

• مقاييس هندسية لكل قناة: يتميز بتكوين وقت تشغيل مستقل لنطاق 4 إلى 20 مللي أمبير (0 إلى 32000 عداد)، من 0 إلى 20 مللي أمبير (0 إلى 32000 عداد)، ونطاقات محسنة من 4 إلى 20 مللي أمبير (-8000 إلى +32000 عداد)، قابل للتعديل لكل طرف قناة فردية.

• تحديد الأسلاك المقطوعة بشكل استباقي: يستخدم اختيار التيار المحسن إزاحة رقمية سالبة حيث يؤدي الانخفاض الكامل إلى 0 مللي أمبير إلى تعيين قيمة عد رقمية -8000. يتيح هذا منطق التطبيق التمييز بين متغير عملية منخفض النطاق القياسي وانقطاع كابل فعلي.

• تخصيص مرجعي ديناميكي للوحة الخلفية: يعزز كفاءة الرف من خلال تعديل متطلبات الذاكرة بناءً على القنوات النشطة، يستهلك بين 1 و16 % من فتحات سجل %AI لإشارات الإدخال و8 إلى 40 % من تخصيصات بت %I لنقل حالات الإنذار العالية/المنخفضة إلى وحدة المعالجة المركزية RX3i.

• مؤشرات حالة تشخيصية شاملة: مزود بمصباحي LED أخضر على لوحة الواجهة. يومض LED العلوي "MODULE OK" بأنماط تشخيص واضحة أثناء اختبار التشغيل الذاتي عند بدء التشغيل، بينما يراقب LED السفلي "User Supply OK" سلامة مصدر الطاقة الخارجي 24 فولت تيار مستمر لضمان تشغيل إلكترونيات الجانب التناظري بسلاسة.

مواصفات الأداء والبيانات الهندسية

الأسئلة الشائعة حول نشر وتشخيص PACSystems Rack

ما سبب تنفيذ LED اللوحة العلوية سلسلة من الوميض البطيء قبل أن ينطفئ تمامًا؟يشير نمط الفلاش المحدد هذا إلى أن IC694ALG223 قد فشل في تشخيصات التشغيل الذاتي الداخلية عند التشغيل أو واجه خطأً حرجًا في تنفيذ الكود أثناء التشغيل. إذا لم تؤدِ إعادة تشغيل الطاقة إلى لوحة خلفية PACSystems RX3i إلى استعادة إشارة "MODULE OK" الخضراء الثابتة، يشير إلى فشل مكون داخلي في الأجهزة، ويجب استبدال البطاقة.

كيف يتفاعل تكوين IC694ALG223 مع جداول ذاكرة وحدة المعالجة المركزية RX3i؟ينقل الوحدة البيانات ديناميكيًا بناءً على إعدادات برنامجك. يستهلك كل قناة مفعلة كلمة مرجعية %AI واحدة لنقل عدد القيم التناظرية. بالإضافة إلى ذلك، إذا تم تعيين حدود إنذار عالية/منخفضة، تستخدم الوحدة ما يصل إلى 40 كلمة مرجعية %I لتمرير حدود العملية في الوقت الحقيقي وحالة صحة القناة مباشرة إلى رف المتحكم.

هل يمكن تحديد انخفاض طاقة الحلقة الخارجية من خلال أعلام تكوين الوحدة؟نعم. تراقب الوحدة إمداد الطاقة من جانب المستخدم باستمرار. إذا انخفض مصدر +24 فولت تيار مستمر الخارجي الموصل بالطرف 18 عن العتبات التشغيلية، يطفئ مؤشر LED السفلي "إمداد المستخدم جيد" الضوء، وترسل الوحدة بت حالة عطل إمداد مخصص من جانب المستخدم إلى وحدة المعالجة المركزية RX3i لتفعيل أقفال النظام الآمنة.

بروتوكول هندسة وتركيب الحقل

• تأريض درع الزوج الملتوي وعزل الضوضاء:للحفاظ على دقة تحويل 12-بت في بيئات كهرومغناطيسية عالية، يجب توصيل جميع أجهزة الحقل باستخدام كابلات محمية مزدوجة الالتواء. قم بإنهاء أسلاك تصريف الدرع مباشرة في المسامير الأرضية المخصصة على تجميع كتلة الطرف RX3i. احتفظ بدرع الحماية مؤرضًا في نقطة واحدة داخل الحاوية لإلغاء حلقات الأرض التي يمكن أن تفسد القياسات التناظرية أحادية الطرف.

• طاقة الحلقة الخارجية وتوصيلات الطرفيات:تتطلب دوائر المعالجة التناظرية مصدر طاقة خارجي +24 فولت تيار مستمر موصل مباشرة بالطرف 18، مع خط الإرجاع السالب متصل بالطرف المشترك للمستخدم. تأكد من أن مصدر الطاقة هذا مستقر للغاية، مع حد أقصى لتذبذب الجهد أقل من 10 بالمئة، منع الضوضاء الكهربائية الخارجية من خلق تقلبات في الإشارة عبر قنوات القياس النشطة.

• تثبيت تجميع الطرفية القابل للإزالة:يتميز الوحدة بكتلة طرفية قابلة للإزالة للسماح بالتمهيد المسبق للأسلاك والتبديل السريع الساخن دون فصل خطوط الحقل الفردية. عند إعادة تركيب تجميع الطرفية على وجه البطاقة البلاستيكية، تحقق من أن خطاطيف المحاذاة تتطابق تمامًا وقم بشد برغي التثبيت المركزي إلى 0.5 نيوتن-متر (4.4 إنش-رطل) لضمان اتصالات قوية تحت اهتزاز الماكينات المستمر منخفض التردد.
