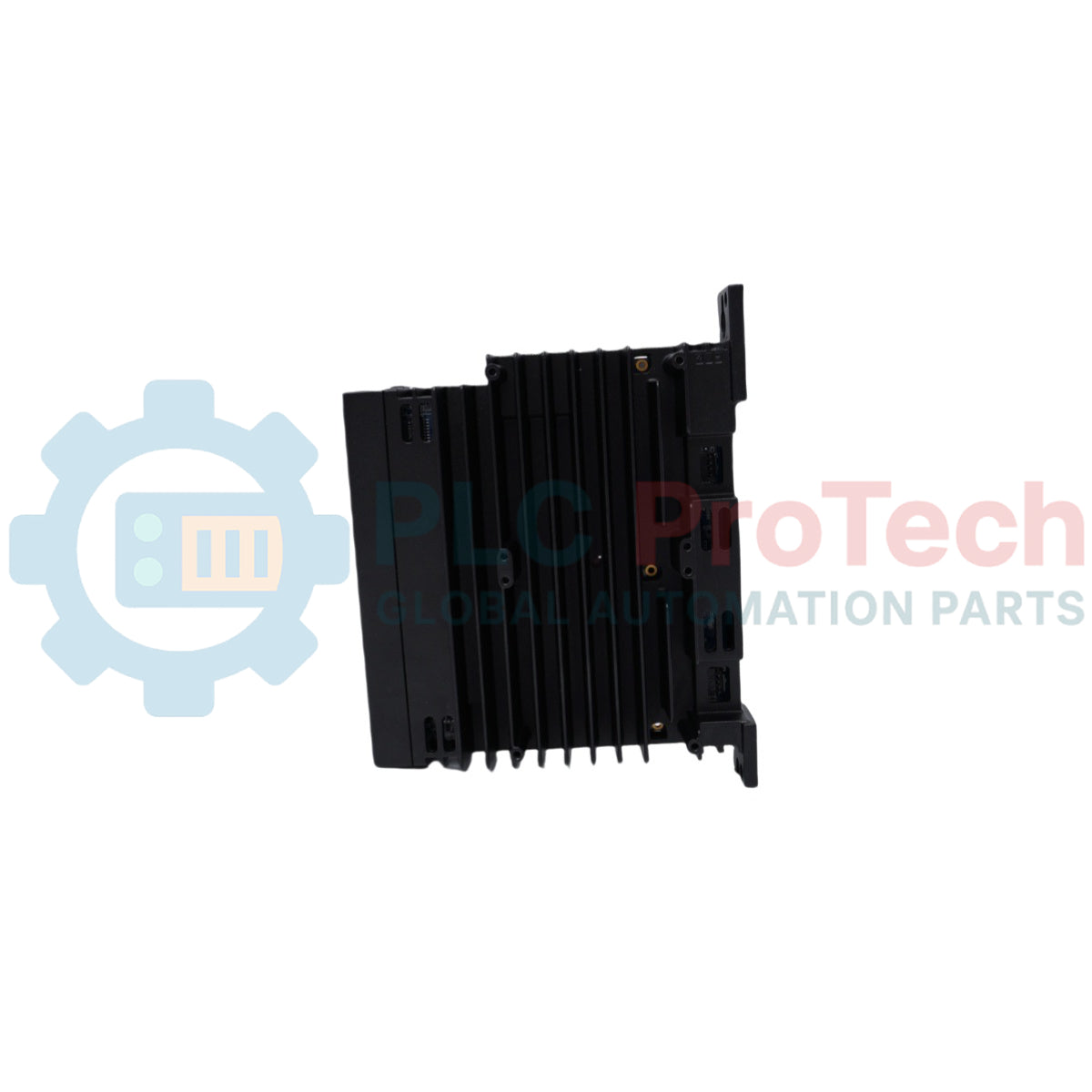

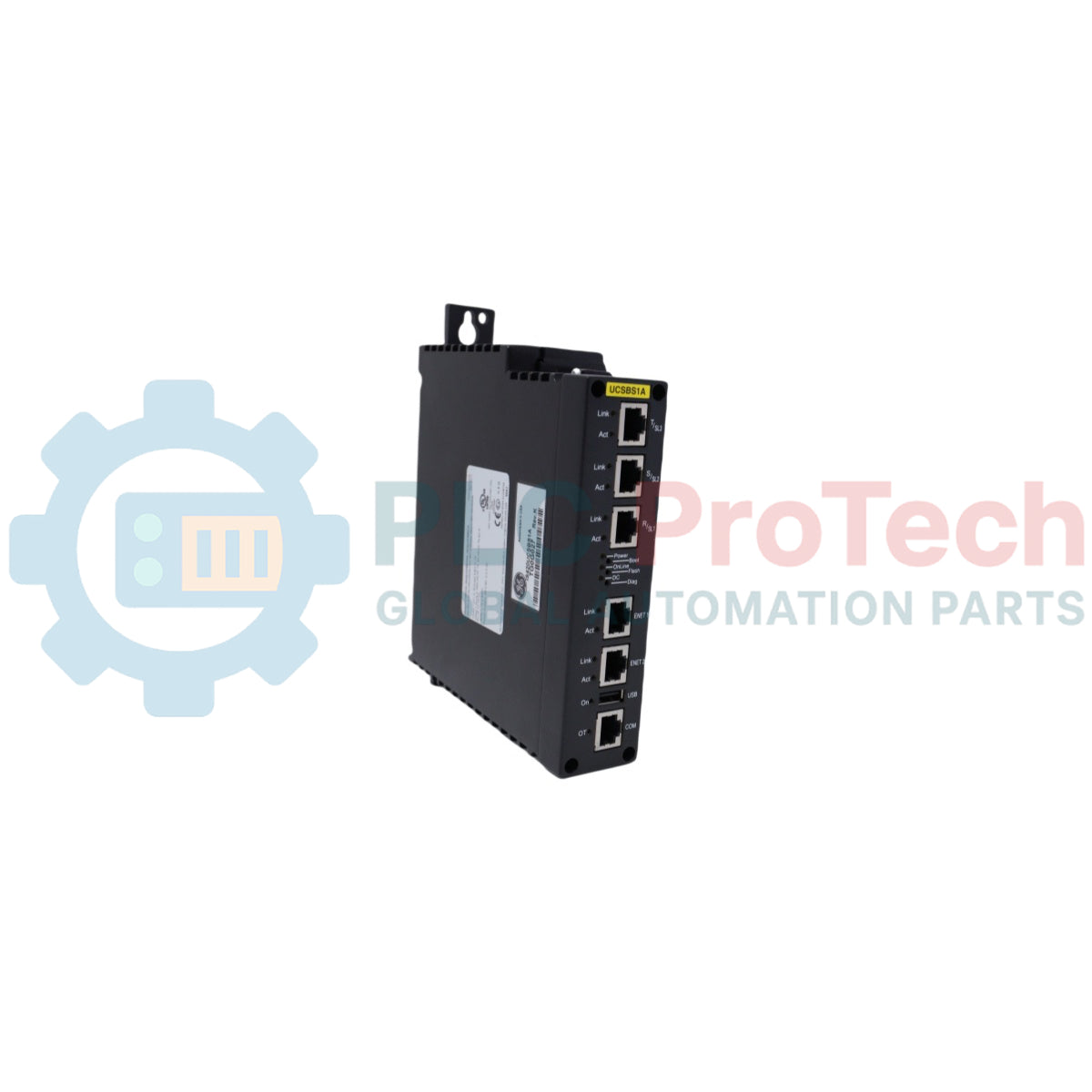

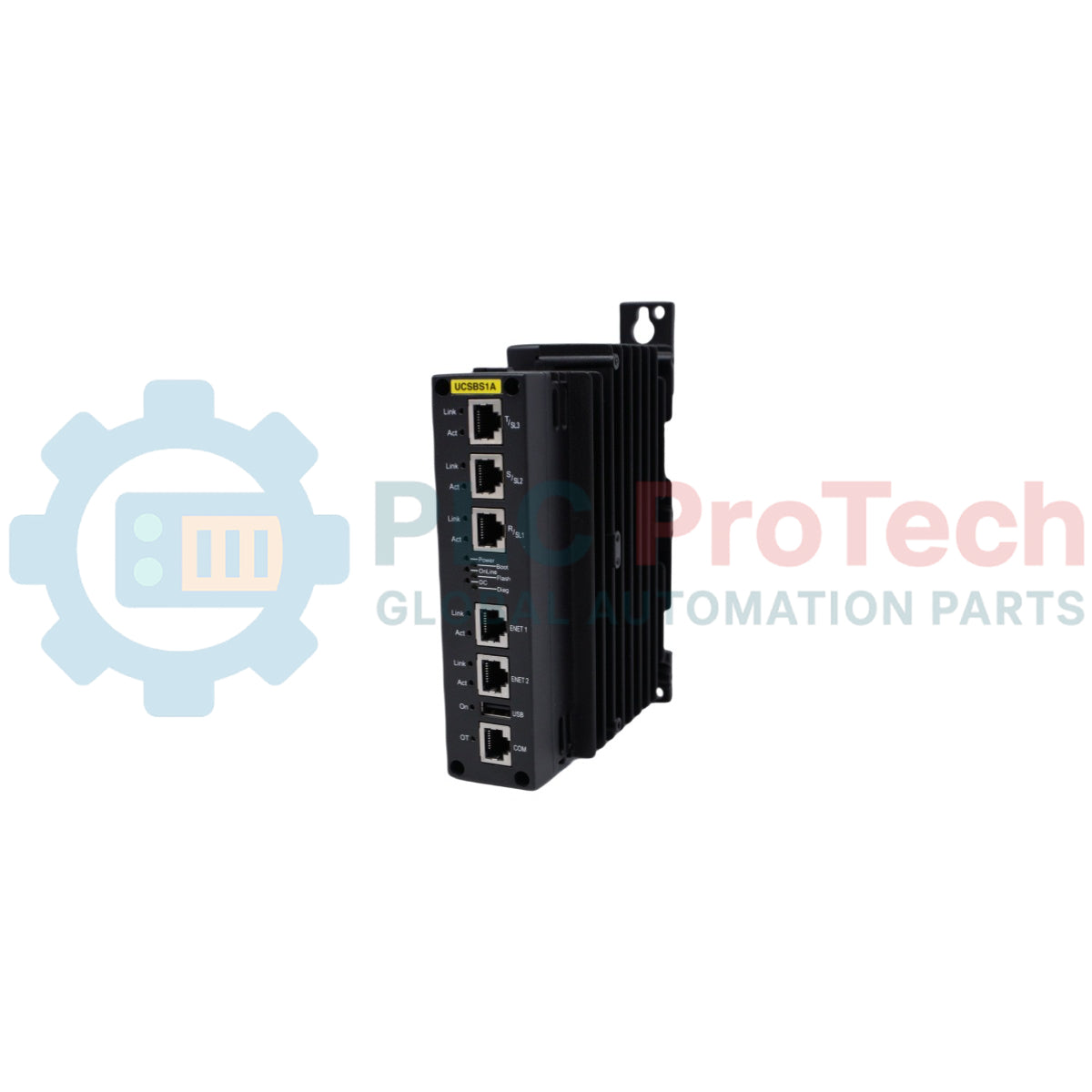

وحدة تحكم UCSB GE Mark VIe IS421UCSBH4A

نظرة عامة على المنتج

إن وحدة المعالجة المركزية رباعية النوى عالية الأداء  IS421UCSBH4A (IS421UCSBH4A) طوّرتها شركة جنرال إلكتريك لتُستخدم ضمن بنية التحكم الموزع  PACSystems Mark VIe . وتعمل وحدة التحكم النشطة هذه باعتبارها العقل الحاسوبي الأساسي لأنظمة التوربينات المعقدة، إذ تنفّذ منطق التطبيقات في الوقت الفعلي وبسرعة عالية، وتعالج حسابات العمليات المتغيرة، وتزامن بيانات القياس عن بُعد للنظام عبر شبكات IONet مخصصة مزدوجة أو ثلاثية التكرار. وتستخدم البنى التحتية الصناعية ذات العمليات المستمرة والصارمة—ولا سيما شبكات توليد توربينات الغاز الحديثة التابعة للمرافق، وشبكات التوربينات البخارية فائقة الضخامة، ومصانع ضغط البتروكيماويات عالية السعة—وحدة  IS421UCSBH4A (IS421UCSBH4A) للحفاظ على حدود تشغيلية صارمة. ومن خلال إزالة زمن تأخر الاتصالات وتذبذب إطارات المعالجة، تمنع وحدة التحكم المتقدمة هذه الأعطال الحرجة غير المتوقعة في حلقات التحكم، وتعزل الحالات الشاذة العابرة في الحقل، وتحمي بنجاح من حالات التوقف القسري المكلفة للمصنع.

التهيئة التقنية وبنية التشخيص

يوفّر هيكل الأجهزة الداخلي، ومسارات توجيه الشبكة، والبنية التحتية للمعالجة في وحدة تحكم النظام  IS421UCSBH4A قدرات التنفيذ الحتمي في الوقت الفعلي.

• محرك معالجة رباعي النوى: يعمل بواسطة معالج صناعي متقدم متعدد النوى يشغّل نظام تشغيل آمناً في الوقت الفعلي (RTOS)، مصمماً لمعالجة حلقات تحكم متعددة القنوات في الوقت نفسه.

• تعيين التحكم بالتكرار الثلاثي: يحتوي على نقاط مزامنة أصلية تدعم بسلاسة طوبولوجيات الشبكة ذات التكرار المزدوج (R، S) أو التكرار المعياري الثلاثي (R، S، T)، بما يضمن انتقالات تحكم سلسة عند تعطل بطاقة مجاورة.

• اتصالات IONet عالية السرعة: مزوّد بواجهات إيثرنت متعددة مخصصة ومثبتة على اللوحة، مهيأة للاتصال من نظير إلى نظير عبر حلقة الشبكة الضوئية الصناعية (IONet)، مما يقلل زمن تأخر التشخيص.

• بنية التشخيص الذاتي المدمجة: يشغّل إجراءات تشخيص مستمرة على مستوى الأجهزة، تتحقق من حالات تكافؤ الذاكرة، وتراقب جهود قضبان الطاقة المحلية، وتنقل الحدود الحرارية مباشرةً إلى محطة عمل واجهة المستخدم الرسومية HMI المضيفة.

مواصفات الأداء والبيانات الهندسية

تشغيل وحدة التحكم الصناعية والأسئلة الشائعة حول دورة الحياة

ما الفرق الوظيفي بين وحدة IS421UCSBH4A ومعالجات سلسلة IS220 القديمة؟

تنتمي  IS421UCSBH4A إلى عائلة أجهزة IS421 المحدّثة، وتتميز بسرعات معالجة متعددة النوى محسّنة، وسعات ذاكرة مدمجة أكبر، ومعدل نقل شبكي محسّن مقارنةً بوحدات IS220 النشطة القديمة. بالإضافة إلى ذلك، وكما تؤكد مصفوفات درجات الحرارة للمواقع الخطرة GEH-6725R، يوفّر الإصدار H4A نطاق تشغيل محيط ممتداً من -30 إلى +65 درجة مئوية، مما يتيح له العمل بموثوقية في بيئات الخزائن القاسية التي قد تواجه فيها الوحدات القديمة قيوداً حرارية.

كيف يستبدل نظام TMR رئيسي معالج IS421UCSBH4A قيد التشغيل من دون تعطيل تشغيل التوربين؟

في تهيئة التكرار المعياري الثلاثي (TMR)، تعالج ثلاث وحدات تحكم متطابقة منطق التطبيق بالتوازي، ثم تصوّت على المخرجات عبر ناقل بيانات IONet. وإذا واجهت إحدى وحدات التحكم خطأً في تكافؤ الذاكرة الداخلية أو خللاً منطقياً، فإن وحدتي التحكم المتبقيتين تتغلبان عليها فوراً بالتصويت. ويمكن إيقاف تشغيل الوحدة المعطلة واستخراجها من الرف واستبدالها بينما يظل التوربين متصلاً ويعمل بأمان.

هل تتطلب البرامج الثابتة لوحدة IS421UCSBH4A تهيئة يدوية قبل إدخالها في شبكة تحكم نشطة؟

لا. تدعم منصة وحدة التحكم مزامنة البرامج الثابتة تلقائياً. فعند تثبيت وحدة نظيفة في رف الشبكة وربطها عبر منافذ IONet، تحدد أداة تهيئة النظام الرئيسي معرّف الجهاز الجديد، وتتحقق من حالة إصداره، وتدفع تلقائياً معلمات تطبيق التوربين المطابقة إلى مصفوفة الذاكرة أثناء الإقلاع.

الهندسة الميدانية وبروتوكول التركيب

• ضوابط التفريغ الكهروستاتيكي والتعامل مع الركيزة:

  تتسم الرقائق الدقيقة الداخلية ووحدات الذاكرة عالية السرعة في IS421UCSBH4A بحساسية شديدة للتدهور الناتج عن الجهد الكهروستاتيكي. احتفظ بالبطاقة داخل كيس الحماية المحكم المضاد للكهرباء الساكنة حتى لحظة التركيب الميكانيكي مباشرةً. ويجب على الفنيين الميدانيين ارتداء سوار تأريض معتمد موصول بالإطار الفولاذي للخزانة قبل لمس هيكل البطاقة أو التعامل مع واجهات المنطق.

• توجيه كابلات الشبكة وإدارة إجهاد الاهتزاز:

  وجّه جميع خطوط إيثرنت IONet المصنفة حسب الفئة عبر مسارات كابلات مستقلة داخل لوحة التحكم، مع الحفاظ على نصف قطر انحناء لا يقل عن 5 سم لمنع التواء الموصلات النحاسية الداخلية. وفي البيئات المجاورة لأغطية عادم البخار أو أعمدة إدارة التوربينات عالية الاهتزاز، ثبّت أغطية كابلات الاتصالات باستخدام مشابك صناعية لتخفيف الشد، بهدف التخلص من حالات الانفصال الدقيق التي تسبب فقدان الحزم بشكل متقطع.

• خلوص الحدود الحرارية والحمل الحراري السلبي:

  الوحدة معتمدة من المصنع للتعرض التشغيلي المستمر ضمن نطاق يتراوح من -30 إلى +65 درجة مئوية. لا تسد فتحات التهوية الموجودة على جانبي هيكل الوحدة المعدني. واحرص على وجود فجوة حدودية حرة لا تقل عن 4 سم بين وحدات التحكم النشطة المتجاورة داخل رف الخزانة، لتشجيع الحمل الحراري الهوائي السلبي المستقر ومنع تراكم الحرارة محلياً بما يقلل العمر التشغيلي للعناصر الإلكترونية ذات الحالة الصلبة.
