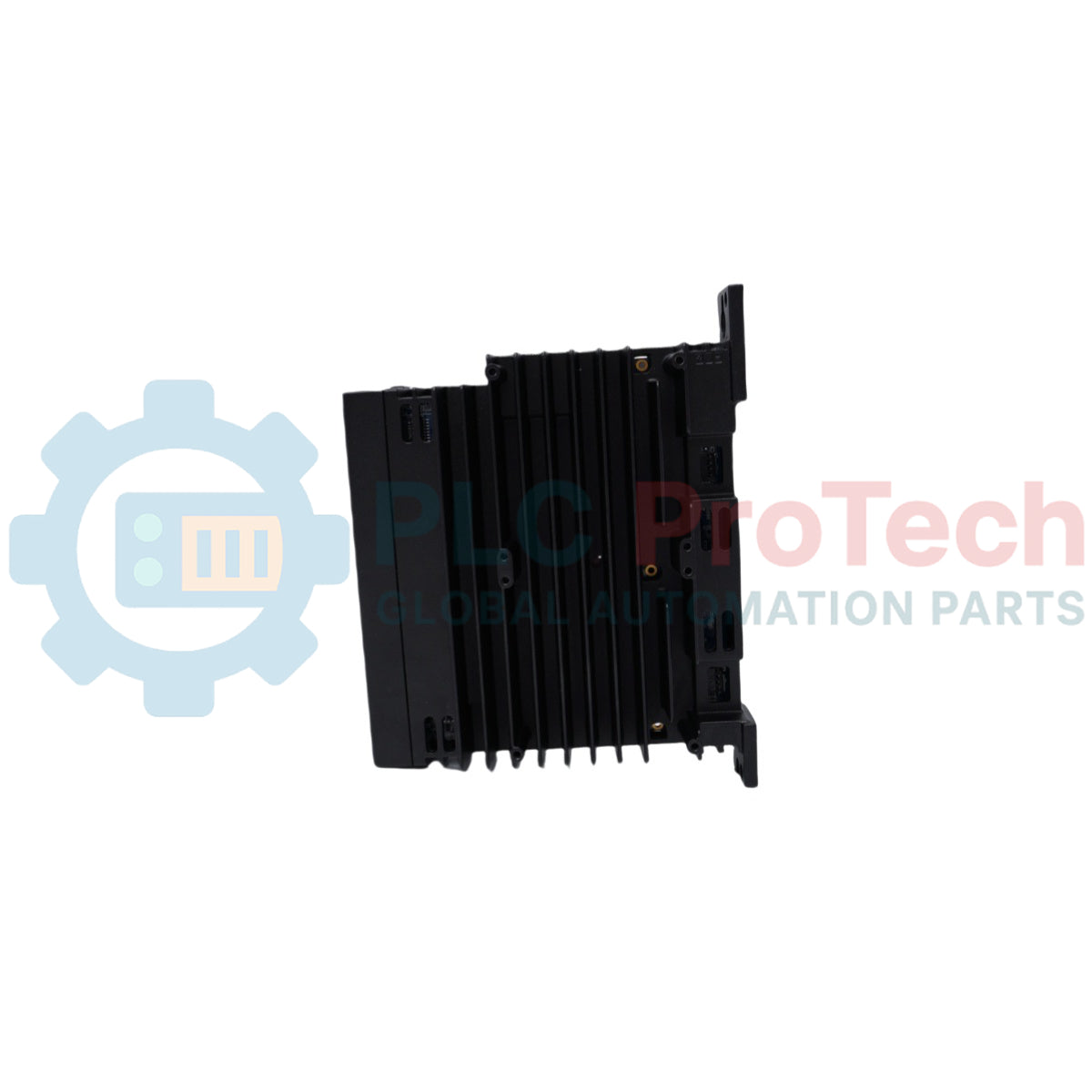

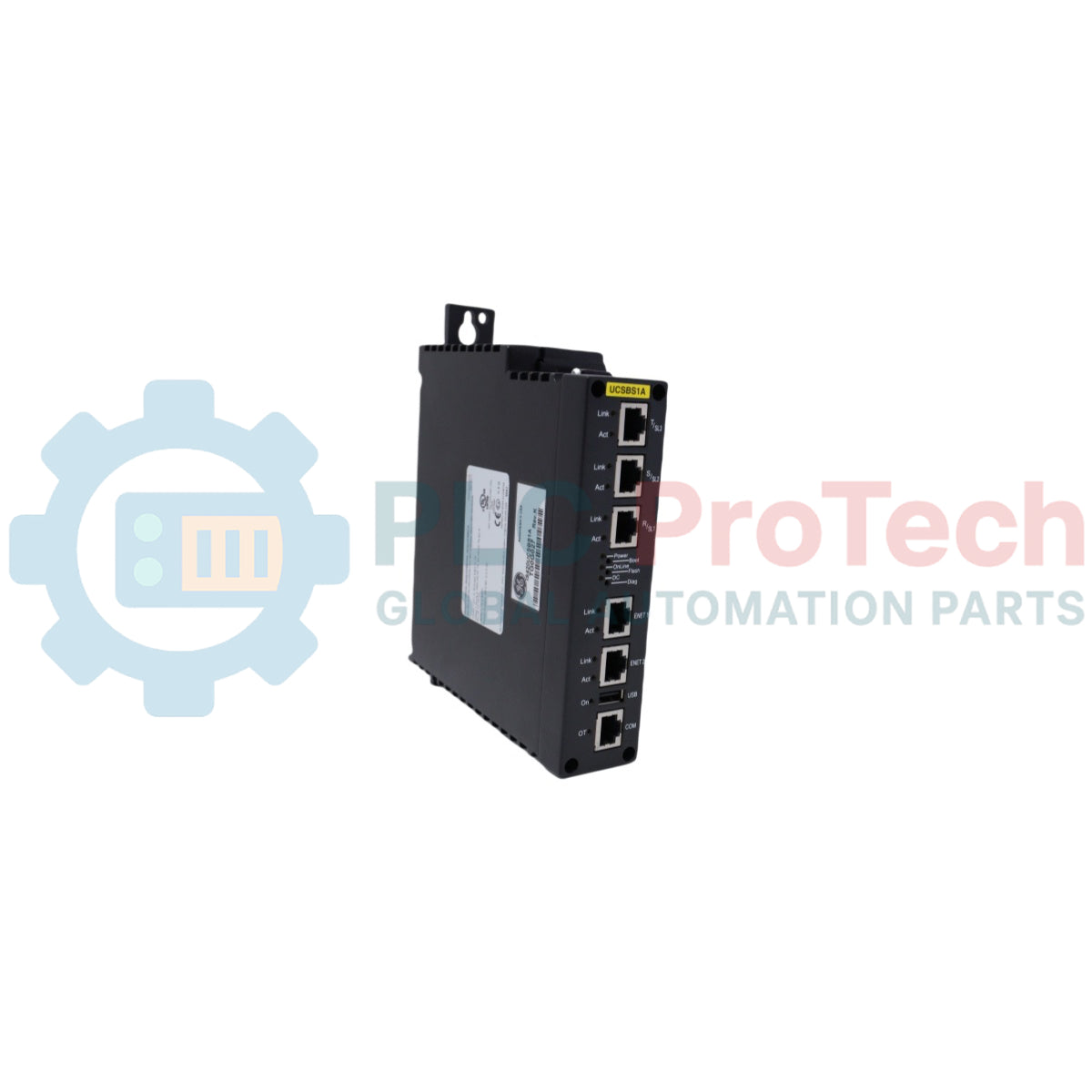

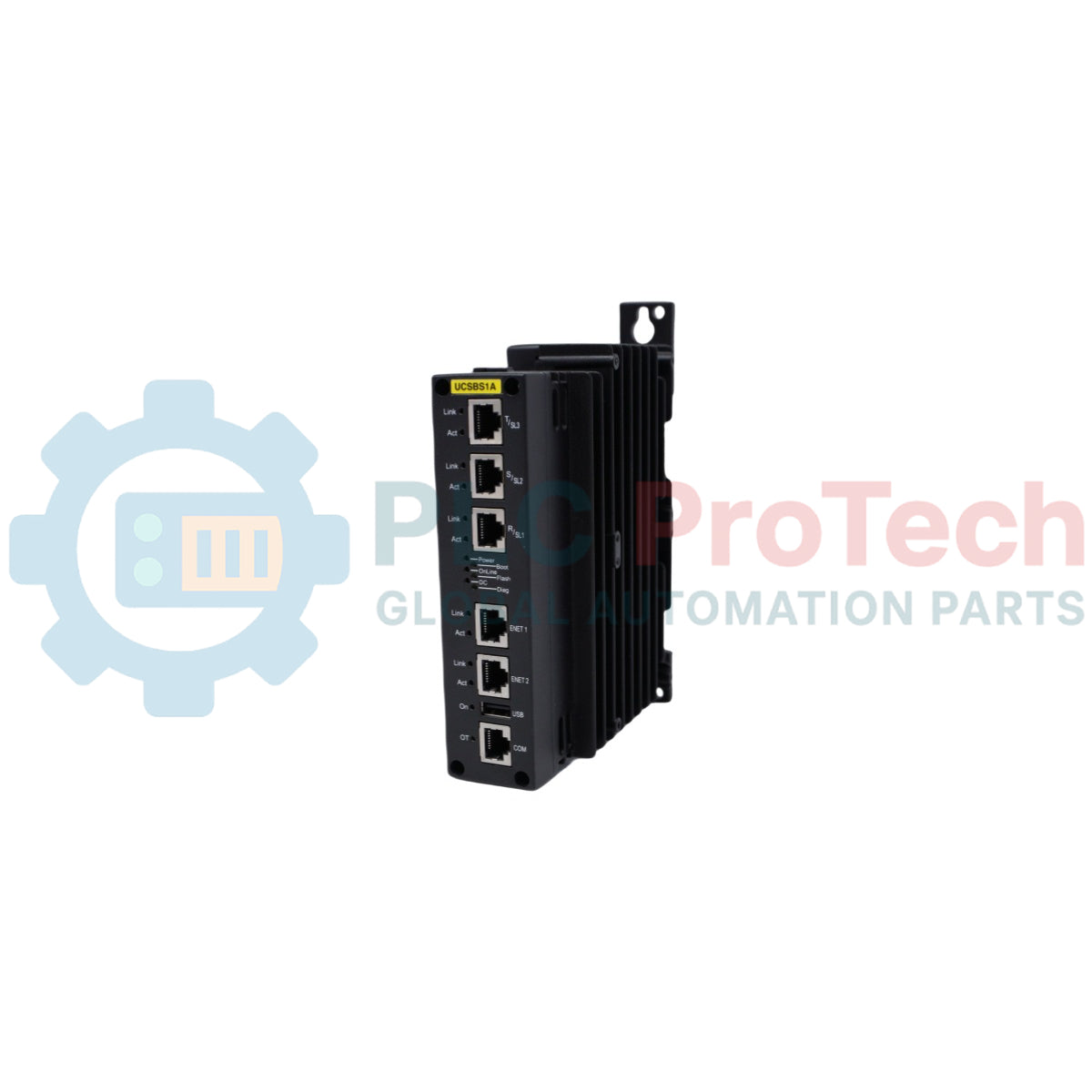

وحدة تحكم السلامة GE Mark VleS IS421UCSBS1A

وحدة تحكم السلامة GE Mark VleS IS421UCSBS1A

تبقى فقط 6 عنصر/عناصر في المخزون

  • الشركة المصنعة: General Electric

  • رقم المنتج: IS421UCSBS1A

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدة تحكم السلامة

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 900ج

  • Dimensions: 20 سم × 11.5 سم × 5.7 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

جهاز IS421UCSBS1A هو وحدة تحكم مفتوحة النوع تعتمد على المعالج الدقيق، مصممة للتحكم المتكامل الكامل، والحماية، ووظائف المراقبة ضمن أطر الأتمتة الصناعية. معتمد خصيصًا كوحدة تحكم أمان، تدير هذه الوحدة العمليات الحرجة بما في ذلك تطبيقات المولدات والمحركات الميكانيكية للتوربينات الغازية والبخارية، إلى جانب إجراءات التحكم الصناعي الأوسع في السلامة. تعمل ضمن بيئة النظام المعتمدة، وتعمل كوحدة تنفيذ مركزية لمنطق السلامة الخاص بالتطبيق، بالتوازي مع شبكات الإدخال/الإخراج المخصصة للحفاظ على موثوقية الحلقة الكاملة. تتصل بسلاسة مع قنوات الاتصال المحددة وبنى الطاقة الموزعة لضمان تنفيذ حتمي ومقاوم للأخطاء لوظائف السلامة المجهزة بالأدوات.

الميزات

  • دعم مستوى سلامة السيليكون: مصمم ومخصص كوحدة تحكم معتمدة للسلامة للحلقات الحرجة للحماية.
  • التحمل الحراري: مصمم للحفاظ على تنفيذ دقيق للوظائف في بيئات حرارية صعبة تصل إلى 65 درجة مئوية.
  • الامتثال لمناطق الخطورة: معتمد للاستخدام في مناطق الانفجار من النوع 2 عند تركيبه داخل حاوية صناعية مصنفة بشكل مناسب.
  • تكامل الطاقة المنظمة: مبني للاتصال مباشرة بلوحات توزيع الطاقة المعتمدة لاستقرار الجهد المنظم.

التطبيقات

  • حلقات الحماية والتحكم الطارئة لتوربينات الغاز والبخار.
  • أنظمة حماية المولدات الصناعية.
  • أنظمة السلامة المجهزة بالأدوات للمحركات الميكانيكية (SIS).
  • تطبيقات التحكم الصناعي العامة التي تتطلب تنفيذ سلامة معتمد.

المواصفات الفنية

المعلمة القيمة
الشركة المصنعة GE Nexus Controls LLC
الطراز IS421UCSBS1A
نوع المنتج وحدة تحكم السلامة
السلسلة Mark VIeS
جهد الإدخال 28 فولت تيار مستمر كحد أقصى
أقصى تيار إدخال 1.1 أمبير كحد أقصى
فئة درجة الحرارة T4
نطاق درجة حرارة التشغيل -30 درجة مئوية إلى +65 درجة مئوية
تصنيف درجة التلوث درجة تلوث 2
بلد المنشأ الولايات المتحدة الأمريكية

إرشادات التركيب

  • متطلبات الحاوية: يجب تركيب هذا الجهاز ميدانيًا داخل حاوية كهربائية معتمدة لمنطقة ATEX Zone 2 توفر تصنيف حماية دخول لا يقل عن IP54 (وفقًا لمعيار EN 60529).
  • القيود البيئية: تأكد من أن بيئة التركيب لا تتجاوز تصنيف درجة التلوث 2 كما هو محدد في EN 60664-1.
  • قيود مصدر الطاقة: يجب تشغيل الوحدة حصريًا عبر مزود طاقة ذو وضع تبديل معتمد (SMPS) بتيار خرج محدود بحد أقصى 20 أمبير. يجب أن يتوافق مزود الطاقة مع مواصفات مزودات طاقة التحكم المصنعة من قبل البائع الموضحة في وثائق الأجهزة النظامية.
  • توجيه التوزيع: يجب أن تمر كل الطاقة الكهربائية الموجهة إلى الوحدة عبر لوحة توزيع طاقة معتمدة للموقع المصنف المحدد للاستخدام.
  • حماية من الاضطرابات العابرة: يجب توفير تدابير خارجية للجهاز لمنع تجاوز جهد الإدخال المصنف للاضطرابات العابرة للطاقة بأكثر من 140%.

الامتثال والشهادات

المعيار / التوجيه التصنيف / التفاصيل
توجيه ATEX 2014/34/EU شهادة فحص النوع رقم: DEMKO 12 ATEX 1114875X الإصدار 18
علامة الجهاز Ex II 3 G Ex ec IIC T4 Gc
المعايير الموحدة المتوافقة EN IEC 60079-0:2018, EN IEC 60079-7:2015/A1:2018, EN 60079-7:2015
سلامة الإشعاع البصري مغطى بناءً على الاستثناء 1 لنطاق EN 60079-28:2015
Key Features:
#Mark VleS #Safety Controller Module

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

وحدة تحكم السلامة GE Mark VleS IS421UCSBS1A

Download Open in new tab

ما هي متطلبات إدخال الطاقة الصريحة لوحدة التحكم IS421UCSBS1A؟
تتطلب الوحدة مدخلاً طاقياً اسميًا بقيمة 28 فولت تيار مستمر مع تصنيف أقصى استهلاك للتيار يبلغ 1.1 أمبير.

في أي نوع من البيئات يمكن نشر وحدة التحكم في السلامة هذه بأمان؟
تم اعتمادها للمناطق الخطرة تحت تصنيف Ex ec IIC T4 Gc. يجب تركيبها داخل حاوية ATEX من النوع IP54 أو أفضل في المنطقة 2، ويجب أن تكون مقيدة ببيئة درجة تلوث 2.

ما نوع الحماية الخارجية من الاضطرابات العابرة التي يجب تنفيذها لهذه الوحدة؟
يجب توفير تدابير خارجية لضمان ألا تتجاوز الاضطرابات الكهربائية العابرة جهد الإدخال المصنف بأكثر من 140%.

ما نوع مصدر الطاقة الذي يجب استخدامه لتغذية شبكة التوزيع لهذه الوحدة؟
يجب تشغيل النظام بواسطة مصدر طاقة معتمد بنمط تبديل (SMPS) مع تحديد تيار الخرج إلى حد أقصى 20 أمبير، ويتم توجيهه عبر لوحة توزيع طاقة معتمدة.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
