الشركة المصنعة: General Electric
رقم المنتج: UR-6CH
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الإدخال/الإخراج الرقمية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 1.5 بوصة × 7 بوصة × 6 بوصة
ميناء الشحن: شيامن
الضمان: 12 شهرًا

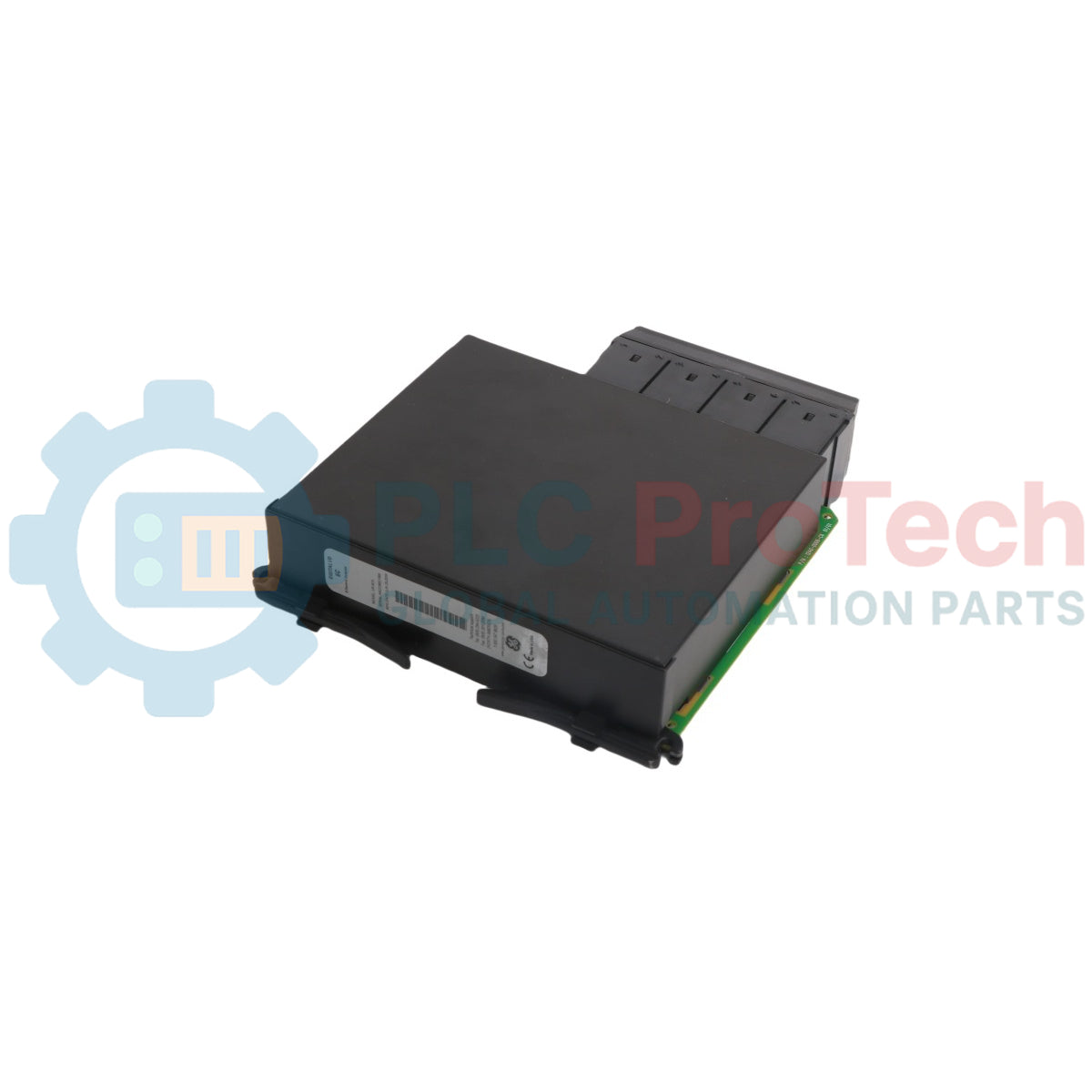

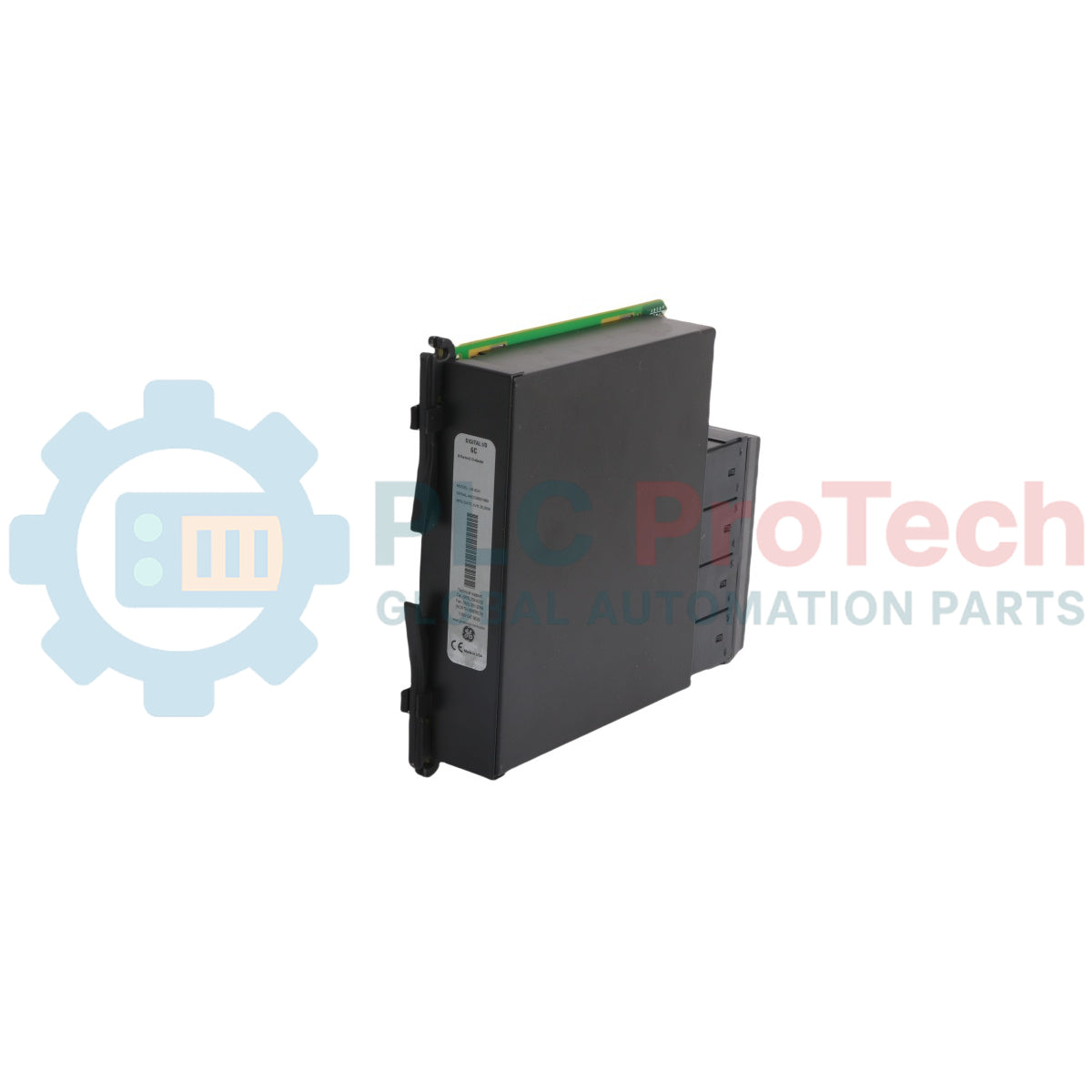

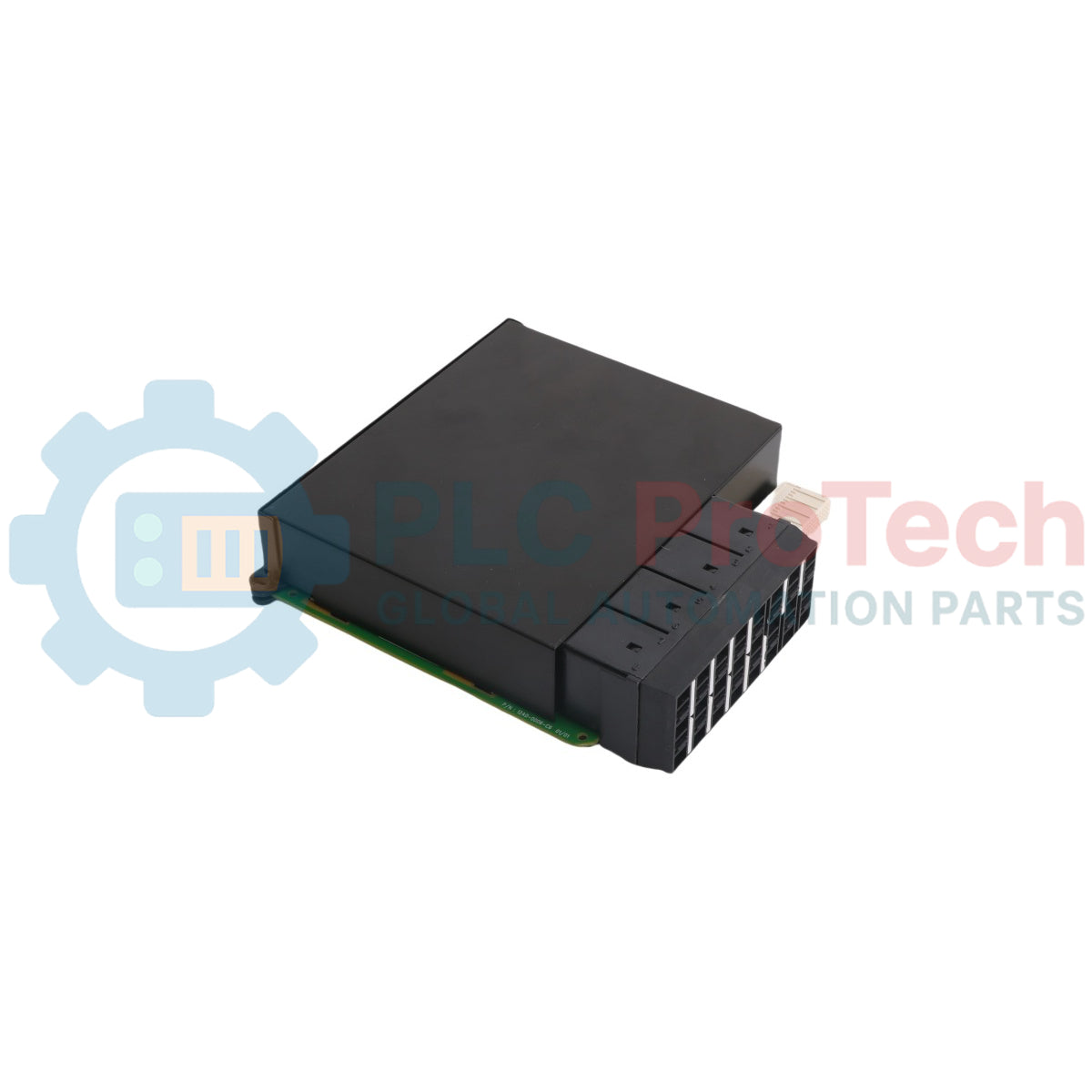

وحدة UR-6CH (UR6CH) هي وحدة إدخال/إخراج رقمية توسعية مصممة لمنصات حماية سلسلة Universal Relay (UR) من جنرال إلكتريك. توفر هذه الوحدة توسيعًا محليًا للأوامر والقياسات عن طريق إضافة مخرجات تحكم مخصصة للتواصل مع مفاتيح الأجهزة المساعدة، والقواطع، وأنظمة المراقبة. مزودة بخيار التكوين 6C، تحتوي الأجهزة على 8 مخرجات رقمية Form-C مكونة كتلامسات تبديل قطب مفرد مزدوج الرمي (SPDT)، مما يتيح التبديل ذو الحالة المزدوجة عبر نقطة مشتركة واحدة بين تلامس مغلق عادة (NC) وتلامس مفتوح عادة (NO).
يعمل كخيار أجهزة يمكن تركيبه ميدانيًا ضمن بنية شاسيه Universal Relay المعيارية القابلة للتوسع، حيث يوسع هذا البطاقة قدرة أتمتة المحطات الفرعية عبر روابط اللوحة الخلفية الداخلية. تُدار البنية الفيزيائية عبر نظام برمجيات EnerVista، مما يسمح بتكوين منطق التشابك المعقد، ومراقبة حالة التلامس، ومخرجات الإنذار. يتيح دمج هذه الوحدة للمرحل الحماية القياسي تحقيق كثافات نقاط أعلى لتطبيقات إدارة الطاقة الصناعية الشاملة.
| نوع رمز الخيار | الرمز | وصف الاختيار |
|---|---|---|
| النموذج | UR | سلسلة UR |
| مدخل/مخرج رقمي | 6C | 8 مخارج Form-C |
| التثبيت | H | تركيب أفقي بعرض 19 بوصة |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | جنرال إلكتريك مولتيلين (GE Multilin) |
| النموذج | UR-6CH |
| نوع المنتج | وحدة الإدخال/الإخراج الرقمية |
| عائلة المنتج | سلسلة Universal Relay (UR) |
| نوع المخرج | Form-C (SPDT، تبديل) |
| إجمالي عدد المخارج | 8 |
| أداة التكوين | برنامج EnerVista |
| اتجاه التثبيت | تركيب أفقي بعرض 19 بوصة |
| الوزن التقريبي | 2.55 رطل |
| الأبعاد (الارتفاع × العرض × الطول) | تقريبًا 1.5 بوصة × 7 بوصات × 6 بوصات |
ما هي الآليات الوظيفية لمخارج هذه الوحدة المحددة؟
الوحدة مزودة بتلامسات Form-C، وهي تكوينات قطب واحد-مزدوج الإلقاء. يتكون كل مخرج من نقطة مشتركة تتحول ميكانيكيًا بين تلامس مغلق عادة وتلامس مفتوح عادة، مما يعمل كآلية تبديل مباشرة لدائرة التحكم.
كم عدد التلامسات الإجمالية التي يمكن لنظام استضافة مرحل عالمي إدارتها إذا تم استخدام عدة كتل توسعة؟
اعتمادًا على الهيكل العام للمرحل والاختيار المحدد للوحدات، يمكن لهيكل مرحل عالمي واحد أن يتوسع لاستيعاب تكوين أقصى يصل إلى 96 مدخل تلامس أو حتى 64 مخرج تلامس.
هل من الآمن تبديل هذه البطاقة الرقمية أثناء تشغيل مرحل المحطة الفرعية؟
لا، تتطلب تعديلات المكونات الداخلية إيقاف تشغيل النظام الأساسي. يجب تنفيذ الوصول إلى حجرة الوحدة الداخلية عبر اللوحة الأمامية المفصلية فقط عندما يكون المرحل العالمي معزولًا عن جميع الفولتية الحية التشغيلية.
