مرحل حماية خطوط النقل عالي السرعة GE Multilin D60-K05-HKH-F8L-H67-M8L-P6K-U6D-W6D

مرحل حماية خطوط النقل عالي السرعة GE Multilin D60-K05-HKH-F8L-H67-M8L-P6K-U6D-W6D

تبقى فقط 2 عنصر/عناصر في المخزون

  • الشركة المصنعة: General Electric

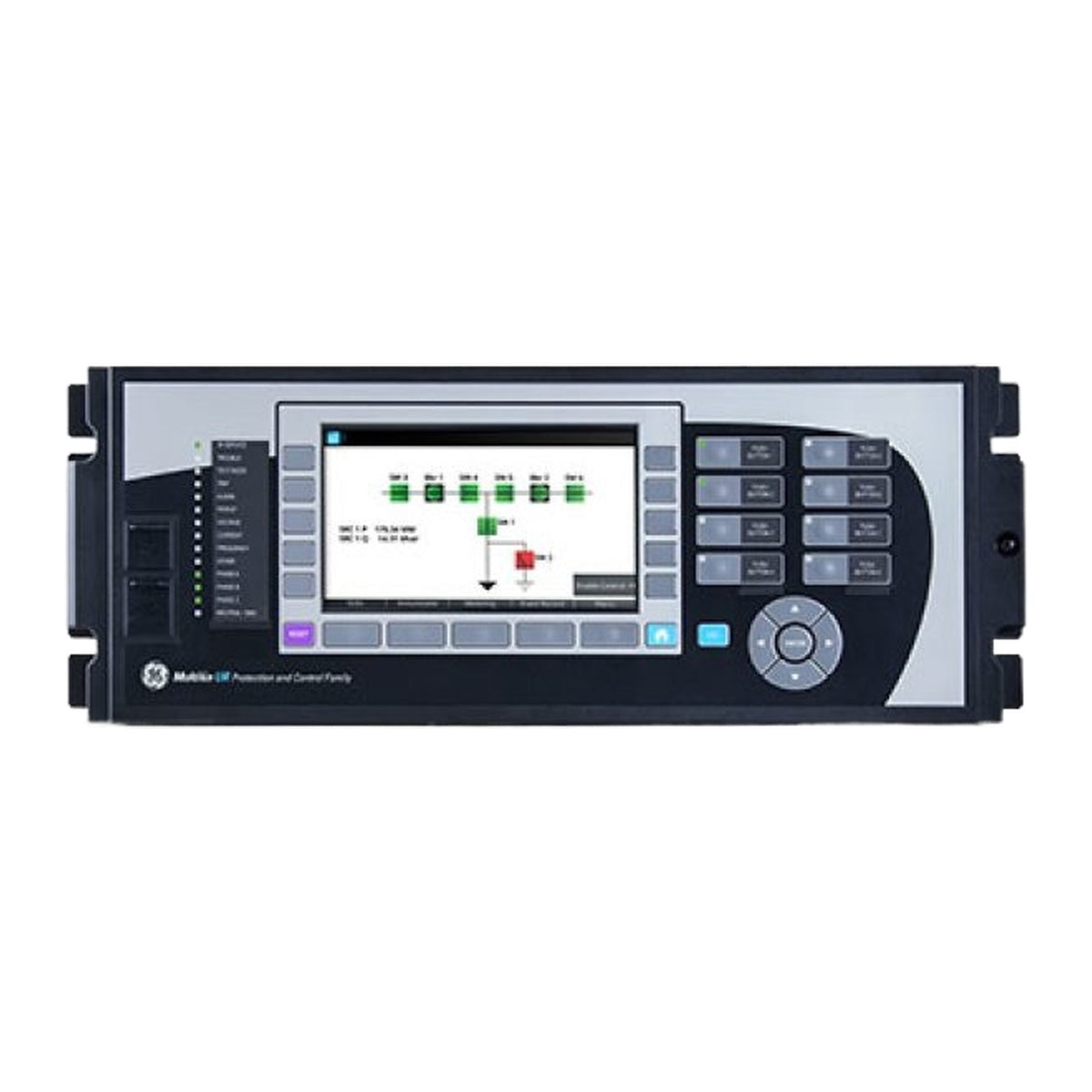

  • رقم المنتج: C60-K03-HKH-F8L-H67-M67-P6D

  • Country of origin:الولايات المتحدة

  • نوع المنتج: مرحلات الحماية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 4200ج

  • Dimensions: 483 mm x 177 mm x 274 mm (W x H x D)

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

إن GE Multilin C60-K03-HKH-F8L-H67-M67-P6D هو نظام حماية قواطع مصمم لتحمل ظروف المحطات الفرعية، ومخصص للحماية المتكاملة لقواطع الدوائر والتحكم فيها ومراقبتها. وينتمي إلى عائلة المرحلات العامة (UR)، ويدعم GE Multilin C60-K03-HKH-F8L-H67-M67-P6D تكوينات قضبان التوصيل المعقدة ذات القاطعين، بما في ذلك ترتيبات القاطع ونصف والقضيب الحلقي. ويتميز بقدرات أتمتة متقدمة عبر محرك المنطق القابل للبرمجة (FlexLogic)، كما يوفر خيارات شاملة للمدخلات/المخرجات الرقمية إلى جانب اتصال عالي السرعة من نظير إلى نظير. ويدمج الجهاز قياسًا عالي الدقة للتيار المتردد، وتسجيلًا لاضطرابات الأعطال، ودعمًا متقدمًا لبروتوكول IEC 61850، مما يجعله مناسبًا للدمج المباشر في أنظمة DCS وSCADA.

الميزات

  • حماية وتحكم ومراقبة كاملة لمخططات القاطع المفرد والقاطعين ضمن منصة واحدة.
  • اتصال عالي السرعة من نظير إلى نظير لتبادل الرسائل بين الأجهزة وإصدار أوامر الفصل/الإغلاق.
  • واجهة HMI رسومية ملونة مدمجة مقاس 7 بوصات، مع محاكاة للخلايا ووظائف التنبيه وعروض رسومية للمتجهات الطورية.
  • محرك FlexLogic قوي يضم ما يصل إلى 1024 سطرًا من المنطق القابل للبرمجة لأتمتة التحكم المخصصة.
  • وظائف حماية شاملة، بما في ذلك فشل القاطع، والتحقق من التزامن، وإعادة الإغلاق التلقائي متعددة المحاولات، والقدرة الاتجاهية، وعناصر زيادة التيار/الحرارة.
  • تطبيق متقدم للمعيار IEC 61850 الإصدارين 1 و2، ودعم بروتوكول GOOSE القابل للتوجيه (R-GOOSE)، والتكرار PRP دون انقطاع عند التعطل.
  • مراقبة مستمرة لتشخيص حالة الجهاز، بما في ذلك الأجهزة الداخلية ودوائر CT/VT.
  • تسجيل الاضطرابات بسعة عالية، بما في ذلك 1024 حدثًا من نوع SOE، والتقاط الموجات بصيغة COMTRADE، وتسجيل البيانات.

التطبيقات

  • مراقبة قواطع الدوائر والتحكم فيها بشكل مستقل.
  • إدارة تكوينات قواطع متعددة بنظام قاطع ونصف وقضيب حلقي.
  • مخططات النقل التلقائي بين القضبان (رئيسي-وصلة-رئيسي) باستخدام جهاز واحد.
  • أتمتة المحطات الفرعية وأنظمة التحكم الموزّع في الخلايا.

معلومات الطلب

عنصر رمز الطلب الخيار المحدد الوصف
الوحدة الأساسية C60 الوحدة الأساسية لنظام حماية القاطع
وحدة المعالجة المركزية K RS485 + منفذا Ethernet ‏100BaseFX، ST متعدد الأنماط + منفذ Ethernet ‏10/100BaseT واحد، RJ-45
خيارات البرامج 03 بيانات Ethernet العامة
التركيب H أفقي (حامل 19 بوصة) - قياسي
واجهة المستخدم KH لوحة أمامية إنجليزية محسّنة مع أزرار ضغط قابلة للبرمجة من قِبل المستخدم
مصدر الطاقة F 125/250 V AC/DC
معالج الإشارة الرقمية CT/VT 8L أرضي حساس 4CT/4VT مع تشخيصات محسّنة
فتحة الإدخال/الإخراج الرقمية H H67 8 مخرجات Form-A (من دون مراقبة)
فتحة الإدخال/الإخراج الرقمية M M67 8 مخرجات Form-A (من دون مراقبة)
فتحة الإدخال/الإخراج الرقمية P P6D 16 مدخلًا رقميًا

المواصفات الفنية

المعلمة المواصفات
الشركة المصنّعة GE Grid Solutions (GE Multilin)
عائلة الأجهزة سلسلة المرحّلات العامة (UR)
جهد مصدر الطاقة 125/250 V AC/DC
تهيئة مدخلات CT/VT أرضي حساس 4CT/4VT مع تشخيصات محسّنة
المخرجات الرقمية مخرجات Form-A (الفتحتان H وM)
المدخلات الرقمية المدخلات الرقمية (الفتحة P)
الشاشة واجهة HMI رسومية ملونة مقاس 7 بوصات مع أزرار ضغط
بروتوكولات الاتصال Modbus RTU/TCP، DNP 3.0، IEC 61850 Ed. 1/Ed. 2، IEC 60870-5-103/104، EGD، HTTP، SFTP، MMS
مزامنة الوقت IEEE 1588، SNTP
مسجّل الأحداث 1024 حدثًا مختومًا زمنيًا
التسجيل التذبذبي IEEE C37.111-1999/2013، IEC 60255-24 COMTRADE (‏64 قناة رقمية، وما يصل إلى 40 قناة تماثلية)

إرشادات التركيب

  • التركيب: تأكّد من ملاءمة فتحات اللوحة للتركيب الأفقي القياسي في حامل مقاس 19 بوصة.
  • التأريض: أَرْضِ هيكل المرحّل بإحكام إلى ناقل التأريض الرئيسي للمحطة باستخدام طرف التأريض المخصص.
  • التوصيلات: وصّل دوائر CT وVT الثانوية بإحكام باستخدام مخططات توصيل الأطراف التي تم التحقق منها. تأكّد من محاذاة القطبية لعناصر القدرة الاتجاهية والتيار الزائد.
  • الاتصال: وصّل شبكات Ethernet باستخدام كابلات ألياف ST متعددة الأنماط لوصلات 100BaseFX، أو كابلات نحاسية RJ-45 لوصلات 10/100BaseT. حافظ على سلامة التدريع في ناقلات RS485 التسلسلية.
  • توصيل الطاقة: تحقّق من تطابق جهد التحكم مع تصنيف 125/250 V AC/DC قبل توصيل الطاقة إلى كتل التوصيل.
