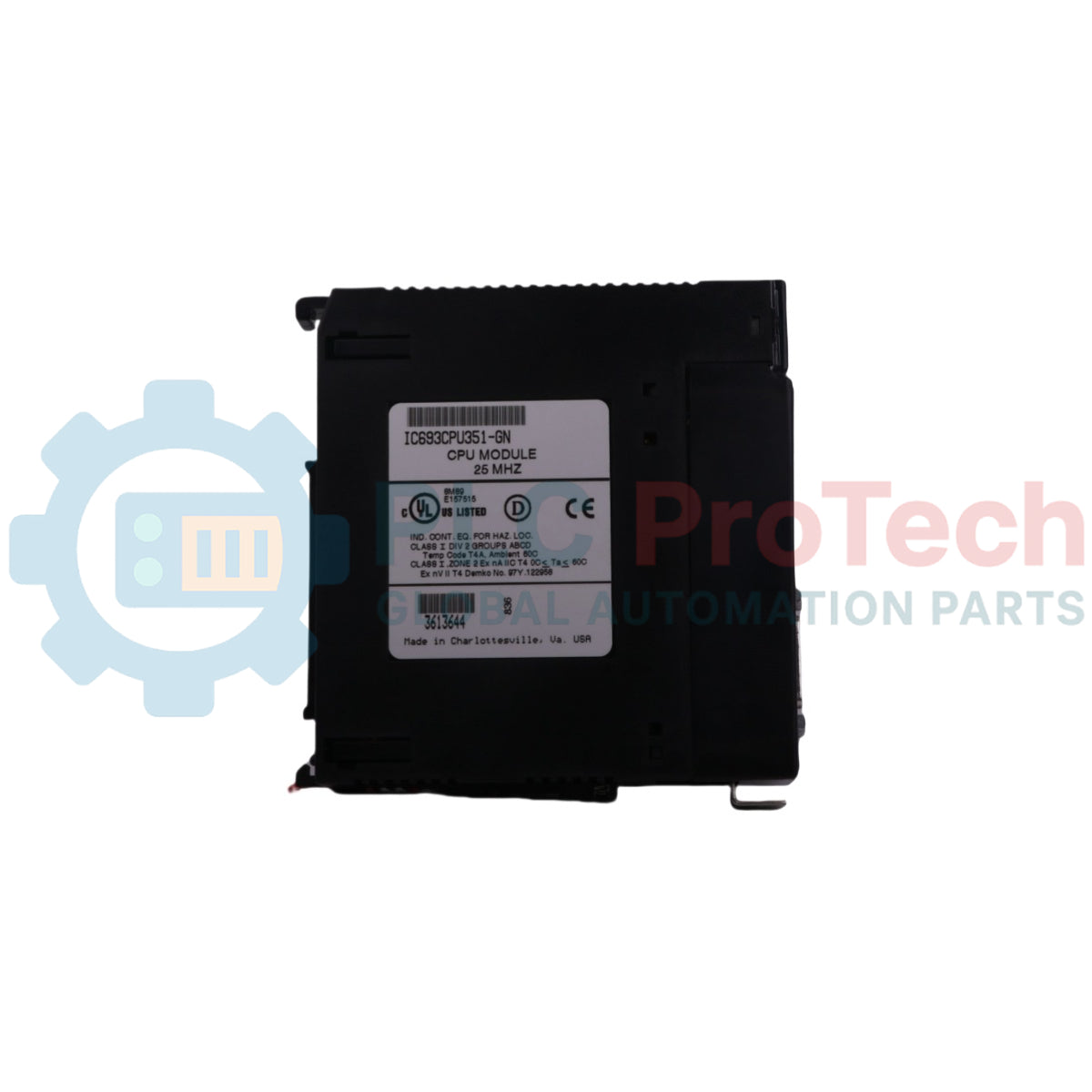

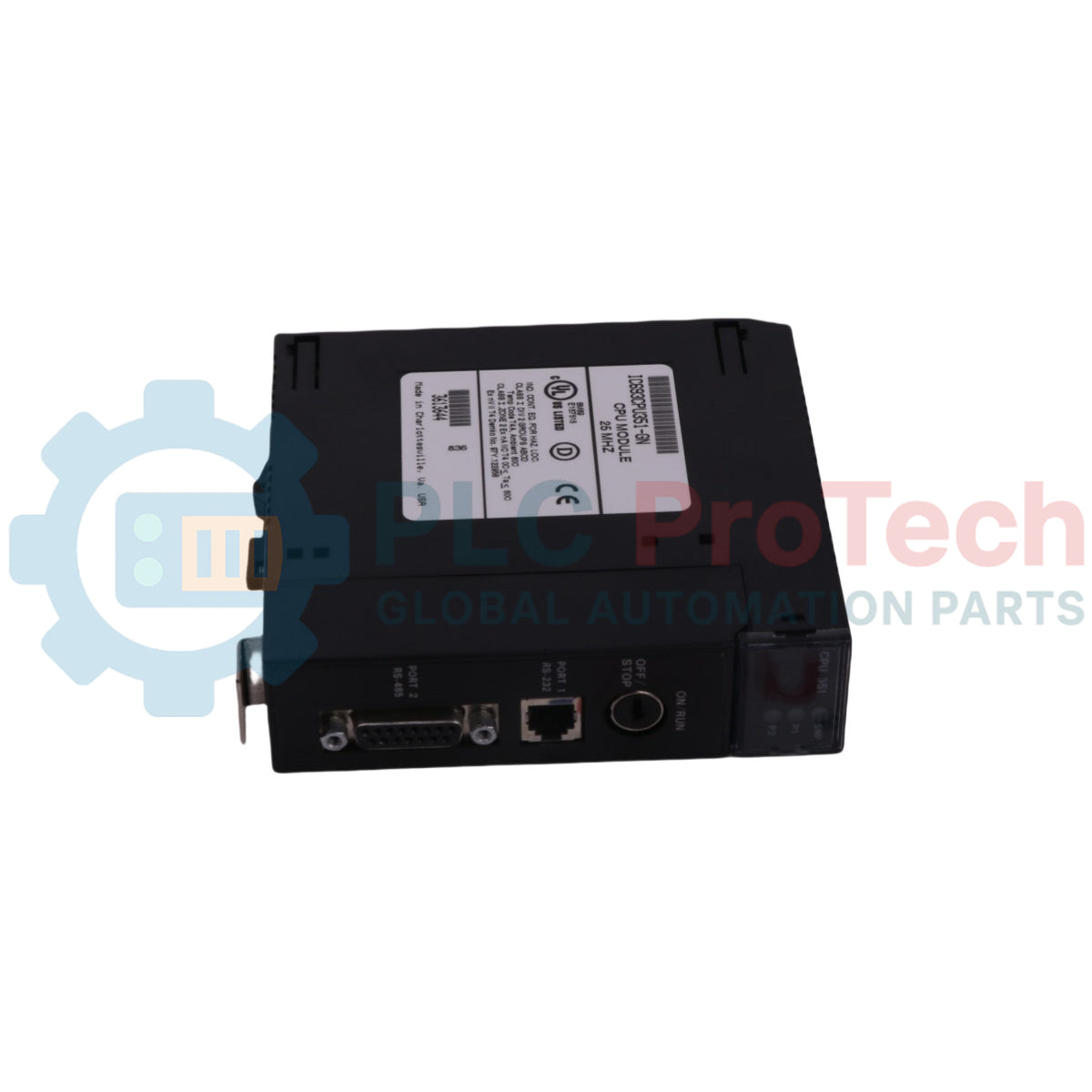

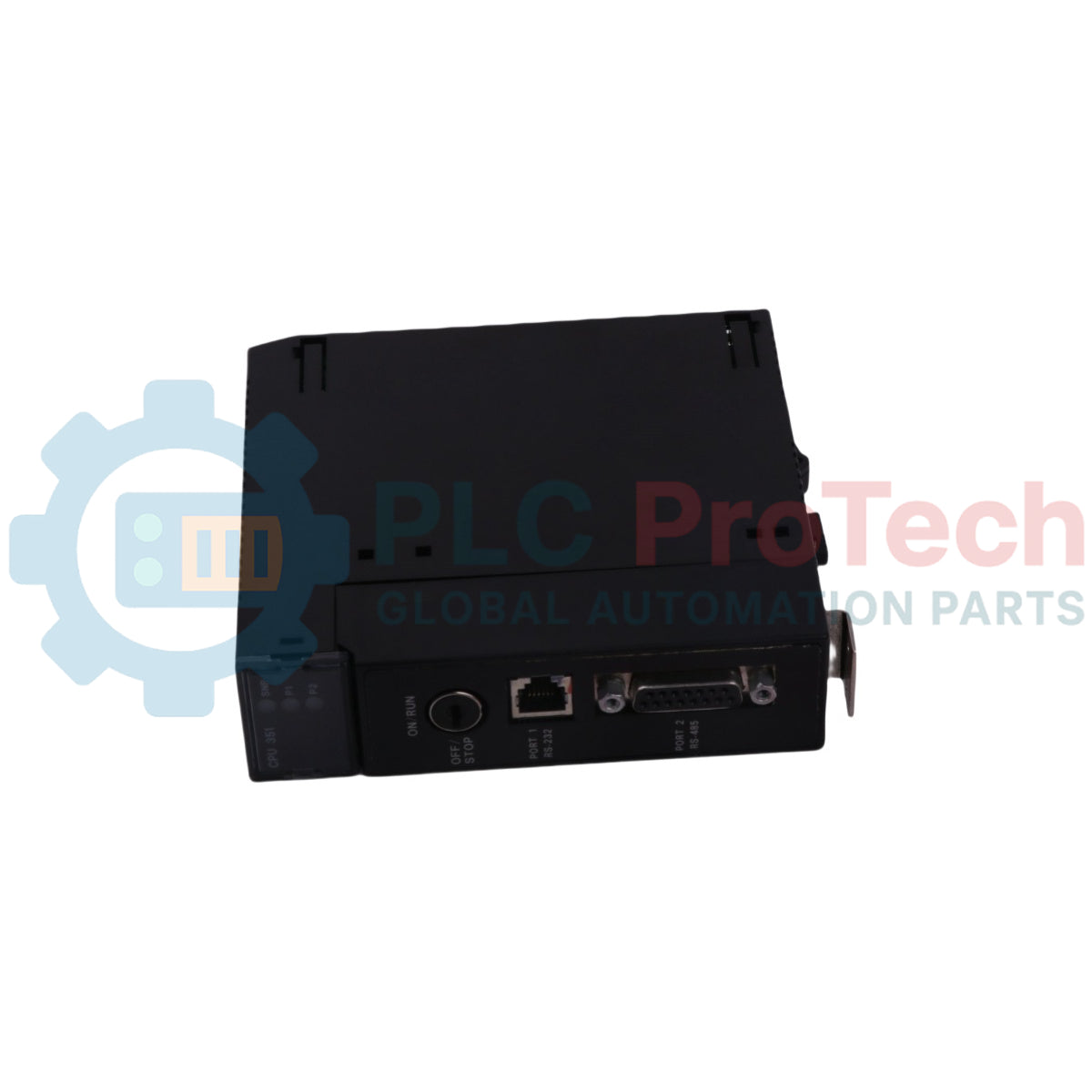

وحدة المعالج المركزي CPU ‏General Electric IC693CPU351 Series 90-30

SKU IC693CPU351

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC693CPU351
Country of origin:الولايات المتحدة
نوع المنتج: وحدة CPU
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 480ج
Dimensions: 245 مم × 140 مم × 45 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

إن GE Fanuc IC693CPU351 عبارة عن وحدة معالجة مركزية بفتحة واحدة مصممة لمنصة وحدة التحكم المنطقية القابلة للبرمجة Series 90-30. وتتميز بمعالج 80386EX مدمج يعمل بسرعة 25 ميغاهرتز لتوفير تنفيذ حسابي فعال عبر حلقات الأتمتة المحلية. وباستخدام إصدار البرنامج الثابت 9.00 أو أحدث، تطبق هذه الوحدة محاكاة برمجية للنقطة العائمة قائمة على البرنامج الثابت، ما يضمن التنفيذ المنطقي الكامل لكتل الحسابات الرياضية ذات النقطة العائمة دون الحاجة إلى معالج رياضي مساعد منفصل. توفر الوحدة إجمالي 240K بايت من ذاكرة المستخدم إلى جانب معالجة شاملة لاتصالات التشخيص، وتضم ثلاثة منافذ تسلسلية مدمجة تدعم أصليًا بروتوكولات SNP وSNPX وRTU. وصُممت للعمل ضمن بنيات طوبولوجية كثيفة في المنشآت، كما تدعم إجراءات تسلسل متقدمة للبرنامج الثابت، مثل تسجيل الأحداث بالتتابع، والاحتفاظ التلقائي بإعدادات ذاكرة RAM الوميضية للمستخدم، والاتصال التلقائي المخصص بالمودم لإدارة القياس عن بُعد في الوقت الفعلي.

الميزات

هيكل معياري بفتحة واحدة مصمم ليثبت مباشرة في أي لوحة أساسية قياسية لوحدة المعالجة المركزية Series 90-30.
معالج 80386EX مدمج بتردد 25 MHz، يوفر معدل مسح نموذجي يبلغ 0.22 مللي ثانية لكل 1K من نقاط التلامس للمنطق البولياني.
محاكاة حسابية للأعداد العائمة مدفوعة بالبرمجيات الثابتة، تدعم كتل وظائف الرياضيات الصناعية المعيارية.
تعيين ذاكرة قابل للتهيئة يدعم ما يصل إلى 16K من ذاكرة سجلات %R، و8K من ذاكرة المدخلات التناظرية %AI، و8K من ذاكرة المخرجات التناظرية %AQ عبر برنامج برمجة DOS.
كتلة وظائف مدمجة لتسجيل الأحداث بالتتابع، قادرة على تسجيل ما يصل إلى 1024 عينة من 32 مرجع بت منفصل.
ثلاثة منافذ اتصال تسلسلي مدمجة مستقلة، بما في ذلك واجهات مخصصة في اللوحة الأمامية لتكوينات نقطة إلى نقطة أو متعددة النقاط.
تحكم متقدم بمنطق مفتاح الوضع، يدعم الانتقال إلى حالات STOP IO SCAN أو STOP NO/IO المكوّنة بصرف النظر عن وضع وحدة التحكم المنطقية القابلة للبرمجة الأولي.

التطبيقات

وحدات معالجة مركزية لأنظمة أتمتة وحدات التحكم المنطقية القابلة للبرمجة Series 90-30 الصناعية متعددة اللوحات الأساسية.
تركيبات مراقبة القياس عن بُعد للمواقع البعيدة باستخدام واجهات مودم مخصصة وتتبع التنبيهات الآلية عبر أجهزة النداء.
خطوط تصنيع منفصلة عالية السرعة تتطلب تتبعًا دقيقًا للتنفيذ عبر تسجيل الأحداث التسلسلية.
شبكات تسلسلية متعددة النقاط تنفّذ مزامنة بيانات محلية عبر بروتوكولات SNP أو SNPX أو RTU.

معلومات الطلب

رقم كتالوج CPU	رقم الكتالوج الخاص بمجموعة ترقية البرنامج الثابت
IC693CPU351-(جميع الإصدارات)	44A736935-G11

المواصفات الفنية

المعلّمة	المواصفة
نوع CPU	وحدة CPU أحادية الفتحة
نوع المعالج	80386EX
سرعة المعالج	25 ميغاهرتز
معدل المسح المعتاد	0.22 مللي ثانية لكل 1K من المنطق (ملامسات منطقية)
الحمل المطلوب من مصدر الطاقة	890 ملي أمبير من مصدر +5 VDC
إجمالي اللوحات الأساسية لكل نظام	8 (اللوحة الأساسية لوحدة المعالجة المركزية + 7 لوحات توسعة و/أو لوحات بعيدة)
ذاكرة المستخدم (الإجمالي)	240K (245,760) بايت
نقاط المداخل المنفصلة (%I)	2,048
نقاط المخارج المنفصلة (%Q)	2,048
الذاكرة العامة المنفصلة (%G)	1,280 بت
الملفات الداخلية (%M)	4,096 بت
ملفات الإخراج (المؤقتة) (%T)	256 بت
مراجع حالة النظام (%S)	128 بت (%S و%SA و%SB و%SC - 32 بت لكل منها)
ذاكرة السجلات (%R)	قابلة للتهيئة بزيادات قدرها 128 كلمة، من 128 إلى 16,384 كلمة (MS-DOS) أو حتى 32,640 كلمة (Windows Ver. 2.2)
المدخلات التناظرية (%AI)	قابلة للتهيئة بزيادات قدرها 128 كلمة، من 128 إلى 8,192 كلمة (MS-DOS) أو حتى 32,640 كلمة (Windows Ver. 2.2)
المخارج التناظرية (%AQ)	قابلة للتهيئة بزيادات قدرها 128 كلمة، من 128 إلى 8,192 كلمة (MS-DOS) أو حتى 32,640 كلمة (Windows Ver. 2.2)
سجلات النظام (%SR)	28 كلمة (لعرض جدول المراجع فقط؛ ولا توجد إشارة من منطق المستخدم إليها)
المؤقتات/العدادات	>2,000 (يعتمد على تكوين ذاكرة المستخدم المتاحة)
المنافذ التسلسلية المدمجة	3 (يتم نشر إحداها عبر موصل في اللوحة الأساسية لمصدر طاقة PLC؛ وتدعم SNP/SNPX على الجميع، وRTU على المنفذين 1 و2)
اتصالات وحدة الخيارات	LAN-يدعم التوصيل متعدد النقاط؛ ويدعم وحدات Ethernet وFIP وProfibus وGBC وGCM وGCM+ الاختيارية
دعم الحسابات بالفاصلة العائمة	قائم على البرنامج الثابت (حلقة تنفيذ لمحاكاة البرامج)
نوع تخزين الذاكرة	ذاكرة RAM وFlash
إصدارات لوحات الدوائر	اللوحة الرئيسية: CV3A2 (44A737904-G01R02 أو أحدث) \| اللوحة الفرعية: CA3A2 (44A737909-G01R01 أو أحدث)
الشركة المصنّعة	GE Fanuc Automation
بلد المنشأ	الولايات المتحدة الأمريكية
وزن الشحن (محسوب)	0.48 كجم
أبعاد العبوة (محسوبة)	245 مم × 140 مم × 45 مم

التوصيلات والواجهات

الموصل / الواجهة	تخصيص الوظيفة / الدائرة
المنفذ 1	منفذ اتصال فعلي مضمّن RS-232. يدعم تهيئات SNP أو SNPX المستقلة.
المنفذ 2	منفذ واجهة اتصال فعلي مضمّن RS-485. يدعم اتصالات الشبكات SNP وSNPX وRTU المخصصة.
موصل مصدر الطاقة	واجهة ناقل داخلية ثانوية تربط وحدة المعالجة المركزية بمنفذ الاتصال التسلسلي الثالث الموجود في وحدة إمداد الطاقة الأساسية.

إرشادات التركيب

لضمان سلامة التثبيت الهيكلي وحماية منطق البرنامج الثابت للوحدة من التلف العابر المتطاير عبر اللوحة الخلفية، نفّذ دورة التهيئة والتركيب وفقًا لقواعد هندسية دقيقة.

تحذير بالغ الأهمية: خطر حذف الذاكرة المتطايرة

سيؤدي تعديل البرنامج الثابت للمعالج المركزي أو مسحه أو إعادة كتابته مباشرةً داخل ذاكرة Flash إلى إعادة تعيين جميع جداول الحالة التشخيصية ومنطق كود التطبيق وإعدادات التهيئة وتعيينات معرّفات SNP المحددة مسبقًا والموجودة في مصفوفة RAM المحلية ومسحها تلقائيًا. تحقّق من إجراء نسخ احتياطي شامل وآمن لإعدادات التشغيل قبل تنفيذ تعديلات البرنامج الثابت.

1

تنفيذ إجراء النسخ الاحتياطي من RAM إلى Flash

قبل تنفيذ عمليات نقل تهيئة الأجهزة، احفظ يدويًا معلمات التهيئة الحالية وجداول الحالة وكتل السلم مباشرةً من كتلة RAM المتطايرة المؤقتة إلى مناطق تخزين Flash طويلة الأمد.

2

إنشاء رابط تنزيل البرمجة التسلسلية

صِل جهاز كمبيوتر يعمل بنظام MS-DOS 3.3/Windows 95 أو أحدث عبر إعداد محوّل من RS-232 إلى RS-485/422. عند الحاجة، استخدم مجموعة المحوّل المصغر IC690ACC901 لإنشاء اتصال معزول بمصفوفة المنافذ التسلسلية المضمنة.

3

استعادة بيانات التطبيق وتهيئة التعيينات

بعد إتمام عملية تركيب المقاعد أو الترقية، اكتب تعليمات المستخدم من وحدة التخزين إلى ذاكرة RAM النشطة. يُرجى ملاحظة أنه لا يمكن تحميل سلسلة تعريف SNP للمحطة المخصصة تلقائيًا، ويجب تعيينها بشكل مستقل باستخدام مبرمج محمول مخصص أو واجهة وحدة التهيئة.

FAQ

هل تتطلب وحدة المعالجة هذه معالجًا مساعدًا عتاديًا منفصلًا لتنفيذ العمليات الحسابية؟

لا. تعتمد هذه الوحدة على محاكاة برمجية للنقطة العائمة تستند إلى البرنامج الثابت لمعالجة كتل الحساب بالنقطة العائمة مباشرةً داخل نواة المعالجة المركزية.

ماذا يحدث لبرنامج المنطق المخزّن في ذاكرة الوصول العشوائي (RAM) عند تحديث البرنامج الثابت؟

يؤدي تعديل البرنامج الثابت للوحدة أو تغييره إلى محو محتويات ذاكرة الوصول العشوائي المتطايرة تلقائيًا. يجب إجراء نسخ احتياطي كامل لجميع أكواد المنطق والتكوينات وسجلات الحالة واستعادتها بعد التحديث.

كيف يمكن إعادة تعيين سلسلة معرّف SNP للمحطة بعد مسح تهيئة النظام؟

لا يمكن تعبئة معرّف SNP من كتلة استعادة الذاكرة الجماعية. يجب إدخاله بشكل مستقل عبر مجلد تكوين البرمجة أو باستخدام مبرمج محمول منفصل.

ما معايير أداء معدل المسح الفعلي لهذه المجموعة المعالِجة؟

تعمل الوحدة عبر معالج أصلي بتردد 25 ميغاهرتز، مع الحفاظ على معدل مسح تنفيذ أساسي يبلغ 0.22 مللي ثانية لكل 1K من منطق التلامس البولياني القياسي.
