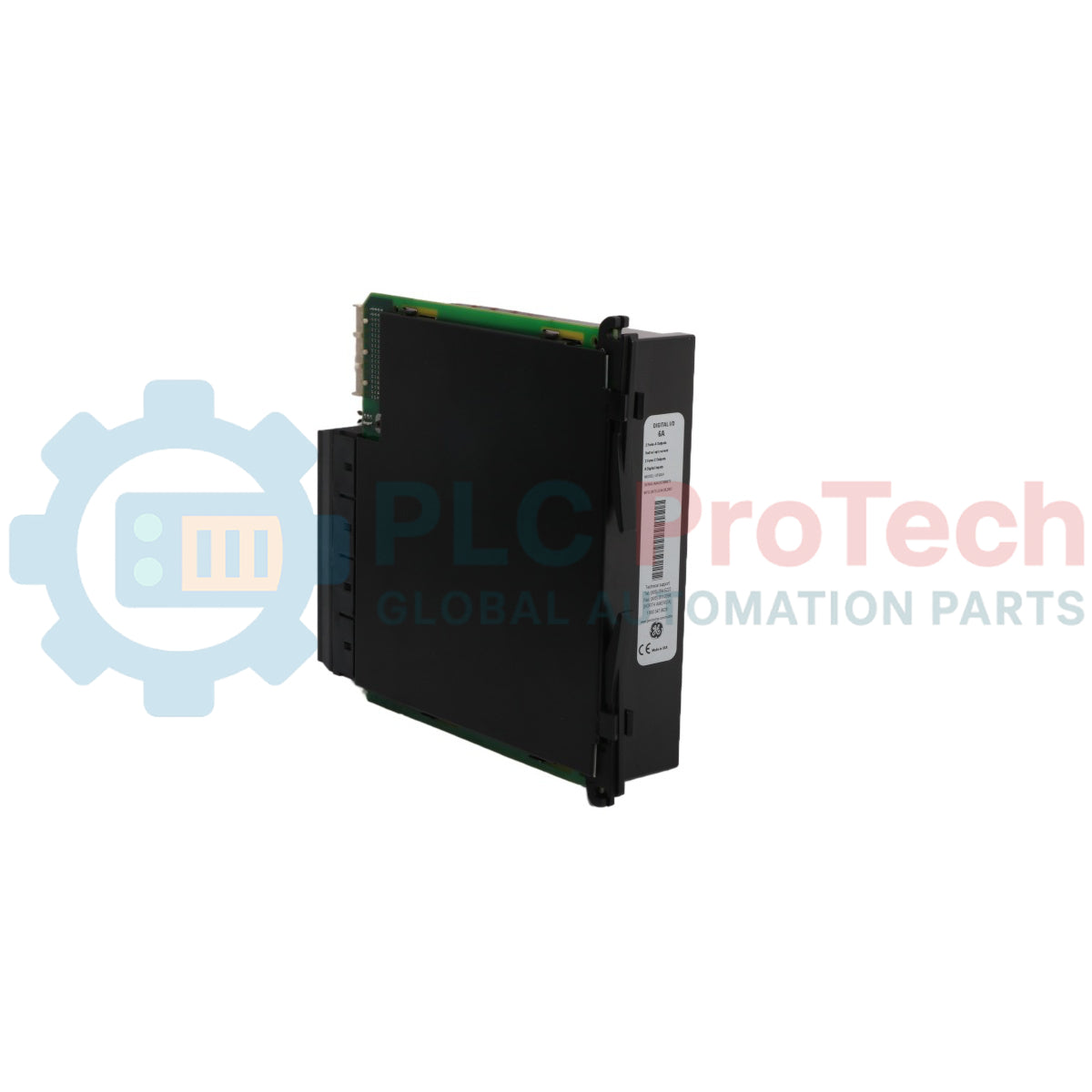

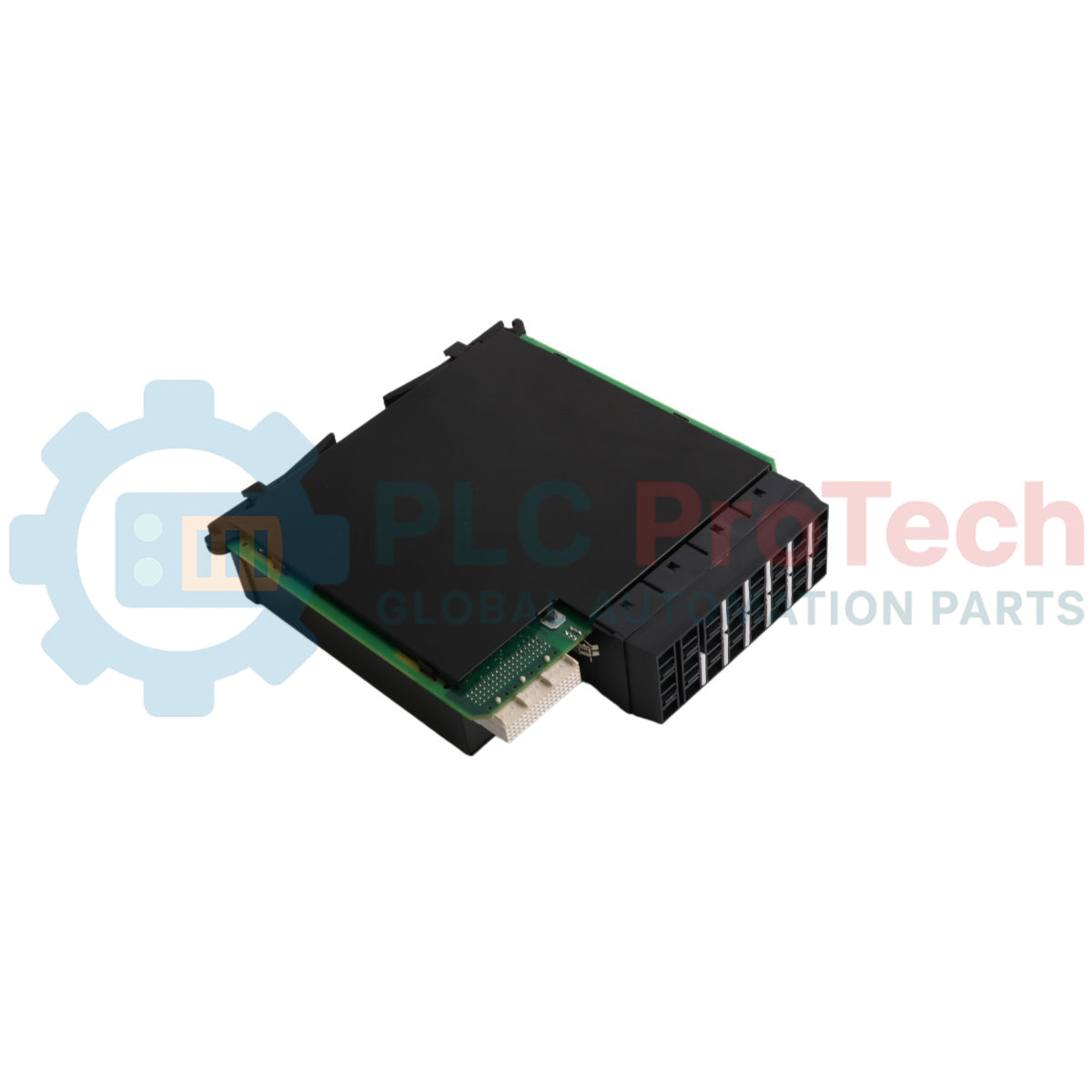

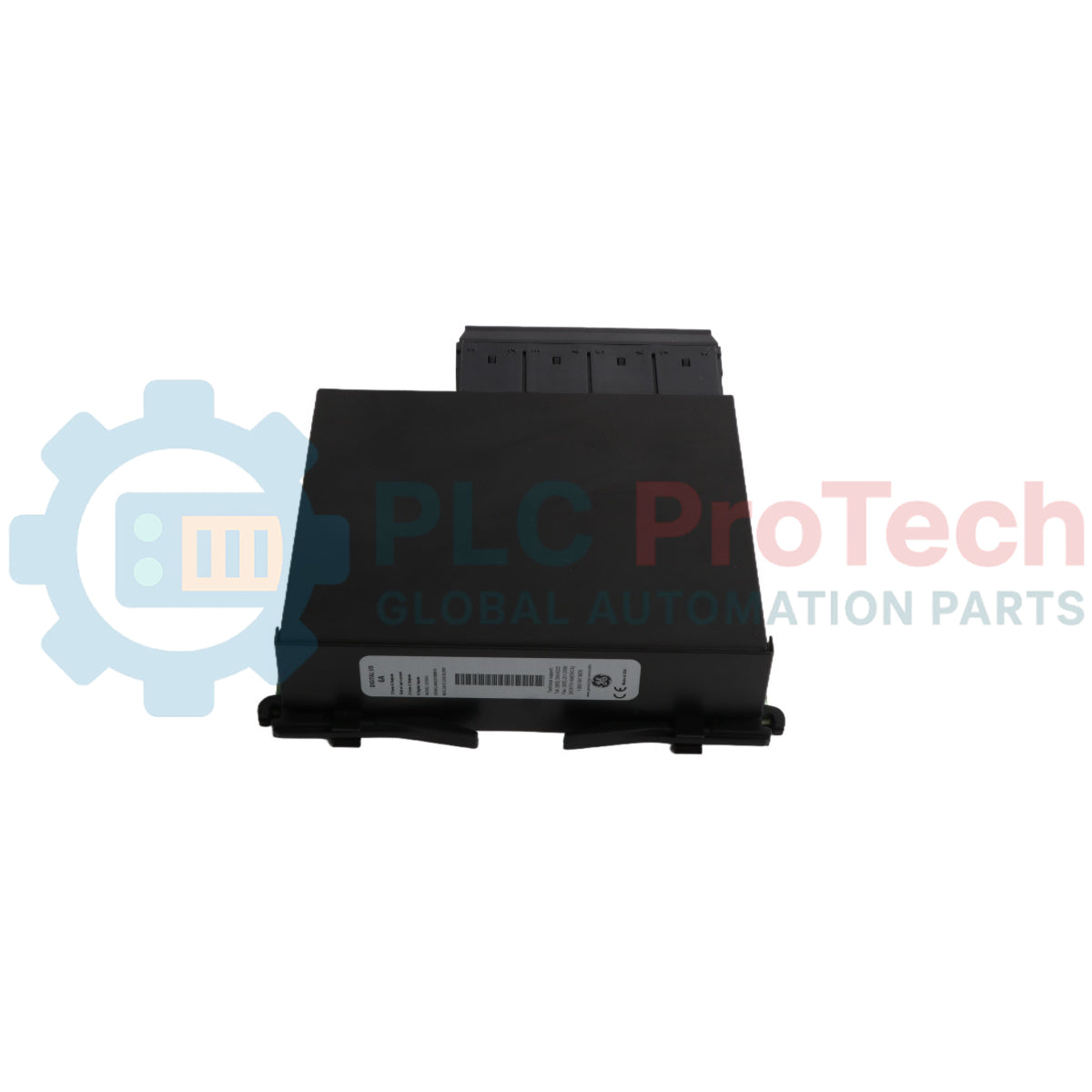

وحدة المعالجة المركزية للمرحل الشامل GE Multilin UR-9AH

قيمة أتمتة المحطات الفرعية والحماية المنطقية

تعمل  UR-9AH (UR9AH) كمحرك معالجة المنطق الأساسي المصمم لمنصة المرحلات الشاملة GE Multilin Universal Relay (UR). وبوصفها النواة الحاسوبية ضمن بنية معقدة لتوزيع الطاقة، تنفذ وحدة المعالجة المركزية هذه خوارزميات حماية عالية السرعة، وبوابات منطقية متقدمة، ومؤقتات تسلسلية، ودوائر تثبيت منفصلة. وتعتمد مرافق الكهرباء ومحطات الطاقة الحرارية وعمليات التعدين واسعة النطاق على  UR-9AH (UR9AH) ضمن تركيبات متكاملة لإدارة الحماية، بما في ذلك أنظمة إدارة المولدات G60، وأنظمة حماية المغذيات F35، وأطر استقرار الشبكات N60. ومن خلال تنسيق الحسابات عالية السرعة استنادًا إلى القياسات الواردة من لوحات محولات التيار والجهد المرافقة، تضمن الوحدة اكتشاف الأعطال بصورة حتمية. ويؤدي هذا التحديد الفوري لمواضع اضطرابات شبكة النقل إلى فصل قطاعات القواطع المعزولة خلال أجزاء من الثانية، مما يحافظ على محولات خفض الجهد اللاحقة، ويحد من أعطال القوس الكهربائي الكارثية، ويقضي على فترات التوقف الواسعة في المحطات الفرعية.

إطار الدوائر وتعيين بروتوكولات الشبكة

يركز التكوين الداخلي للأجهزة في لوحة الحوسبة  UR-9AH على قنوات الاتصال التسلسلي المدمجة، والواجهات بين الوحدات، ومواءمة أجهزة الأنظمة الفرعية.

• تكامل تسلسلي مزدوج RS485: يضم منفذي اتصال تسلسليين مخصصين ومعزولين من نوع RS485، ومصممين خصيصًا لنقل بروتوكولات الأتمتة الصناعية الحتمية، بما في ذلك Modbus RTU وDNP 3.0.

• الإشراف على ناقل الوحدات: يتصل مباشرة عبر اللوحة الخلفية الداخلية للمرحلات لتجميع المعلمات الفورية من المدخلات الرقمية ووحدات المحولات ووحدات اكتساب بيانات التيار/الجهد القديمة.

• مطابقة جيل النظام: يعمل كجزء من مجموعة المعالجة القديمة (التي تضم الطرازات 9A و9C و9D)، مما يستلزم تجميعًا صارمًا للأجهزة مع لوحات الأجهزة الطرفية المطابقة من الجيل نفسه لمنع انقطاعات المعالجة.

• مزامنة منظومة البرامج: تعمل تحت تحكم تطبيق برنامج نظام EnerVista UR، مما يسهّل البرمجة التفصيلية لعناصر الحماية وتتبع سجلات مسجل الأحداث.

معلمات العتاد والفهرس الفني

الأسئلة الشائعة حول دورة حياة العتاد واستكشاف الأخطاء وإصلاحها

ما المشكلة الأساسية التي تؤدي إلى إطلاق إنذار HARDWARE MISMATCH أو DSP ERROR عند إقلاع مرحل UR؟

ينتج هذا الخطأ تحديدًا عن تعارض في جيل العتاد بين بطاقة وحدة المعالجة المركزية وبطاقة إدخال التيار/الجهد. تُعد UR-9AH بطاقة وحدة معالجة مركزية ذات بنية قديمة. ويجب إقرانها حصريًا ببطاقات إدخال CT/VT قديمة، مثل سلسلة 8A أو 8B أو 8C أو 8D. يؤدي الجمع بين وحدة المعالجة المركزية القديمة هذه وبطاقة إدخال CT/VT أحدث من 8F إلى 8R إلى حدوث خطأ فوري لعدم تطابق العتاد، مما يمنع تسلسل تهيئة النظام.

ما مسار الترحيل التقني المباشر لوحدة معالج UR-9AH القديمة؟

البديل الوظيفي الحديث لبطاقة UR-9AH القديمة ضمن دليل طلبات GE Multilin هو وحدة المعالجة المركزية 9E. يحافظ معالج 9E على تخطيطات تسلسلية مزدوجة مطابقة بمعيار RS485 مع دعم Modbus RTU وDNP، لكنه يستخدم مكونات عتادية حديثة. يتطلب الترقية إلى بطاقة 9E ترقية بطاقة إدخال CT/VT الداخلية للمرحل إلى إصدار حديث من 8F إلى 8R.

هل تتطلب UR-9AH إنهاء وصلة مخصصة للحماية من زيادة التيار الأرضي داخل فتحة هيكل المرحل؟

لا. تعتمد الهندسة الكهربائية للوحة منطق UR-9AH على مسارات تأريض مدمجة مباشرةً في مجموعة دبابيس اللوحة الخلفية. ولا تتطلب وصلة تأريض مستقلة للحماية من زيادة التيار أثناء تركيبها في الفتحة.

بروتوكول الهندسة الميدانية والتركيب

• التحقق من تشابك مصفوفة الأجيال:

  قبل إدخال وحدة UR-9AH في فتحة الهيكل المستهدفة، تحقق من أرقام أجزاء جميع البطاقات الداخلية المثبتة مسبقًا. تأكد من أن لوحة محولات التيار والجهد تطابق سلسلة المواصفات الأقدم من 8A إلى 8D. يؤدي خلط أجيال البطاقات المختلفة إلى أخطاء فورية في تهيئة معالج الإشارة الرقمية، مما يمنع المرحل من الدخول في وضع مراقبة السلامة النشطة.

• احتياطات التفريغ الكهروستاتيكي وممارسات الإدخال:

  المعالجات الدقيقة المسؤولة عن تشغيل اللوحة، وسجلات المنطق، وشرائح الذاكرة الموجودة على UR-9AH معرضة للتفريغ الكهروستاتيكي (ESD). يجب على الفنيين ارتداء سوار تحكم ساكن مؤرّض متصل بالإطار المعدني غير المطلي لخزانة المحطة الفرعية قبل سحب البطاقة أو تثبيتها. أدخل الوحدة بسلاسة في موجّهات البطاقة، وادفعها بإحكام حتى تصبح الواجهة الأمامية بمحاذاة البطاقات المجاورة، ثم اربط مسامير الواجهة بعزم 0.4 N-m (3.5 بوصة-رطل) لتجنب تشوه التتبع نتيجة الاهتزازات الميكانيكية المحيطة.

• لوائح تدريع RS485 وإنهاء الخط:

  يجب أن تستخدم جميع اتصالات الحقل التي تمر عبر وصْلَي RS485 التسلسليين كابلات زوجية ملتوية مع تدريع مضفور عالي الكثافة. وصّل سلك التدريع بالأرضي من طرف واحد فقط—عادةً إلى قضيب تأريض لوحة وحدة التحكم الطرفية البعيدة (RTU) الرئيسية أو لوحة البوابة—لتجنب إنشاء حلقات جهد أرضي. ركّب مقاومة نهاية خط بقيمة 120 أوم على طرفي التوصيل عند آخر عقدة جهاز فعلية على الناقل، وذلك لقمع انعكاسات الإشارة عالية التردد.
