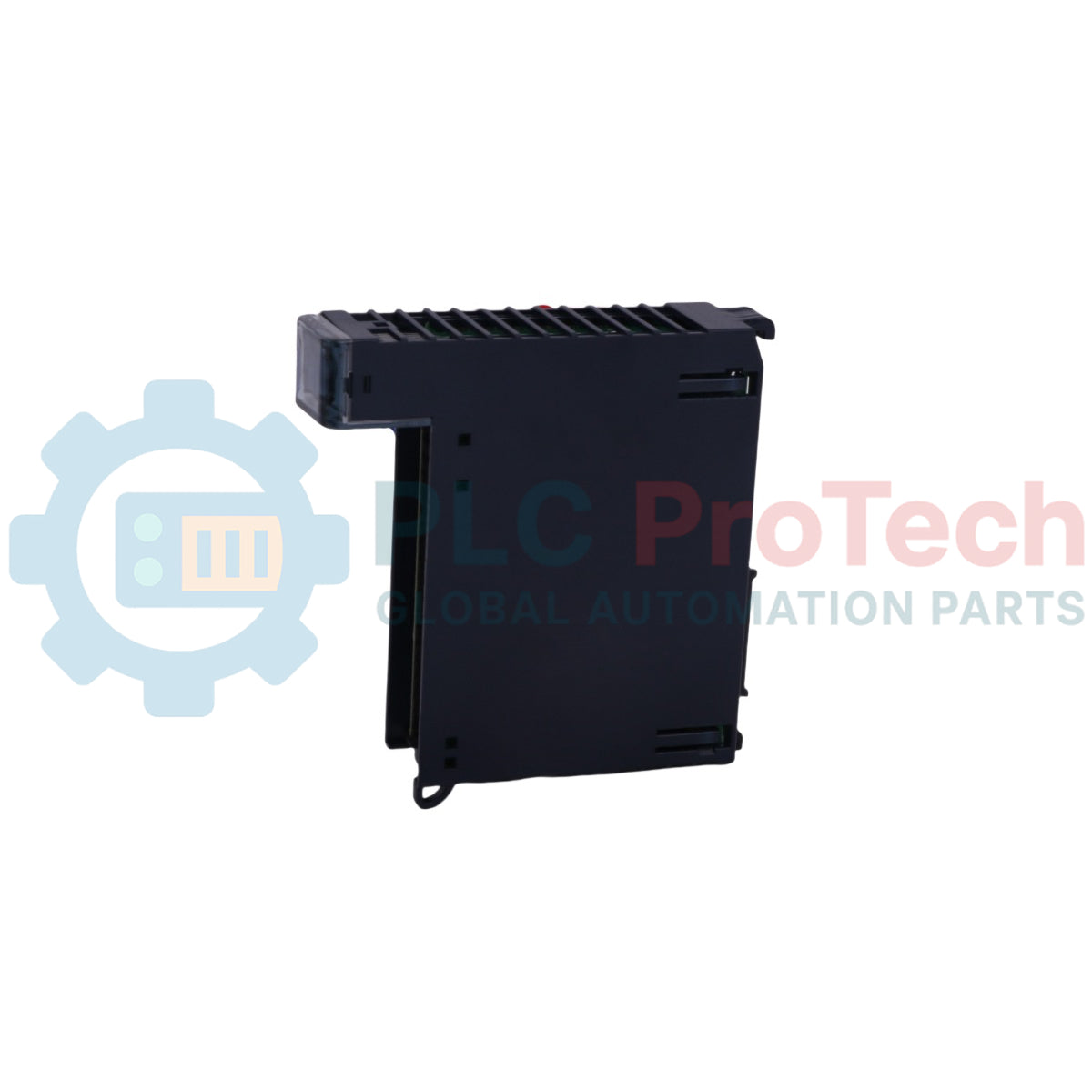

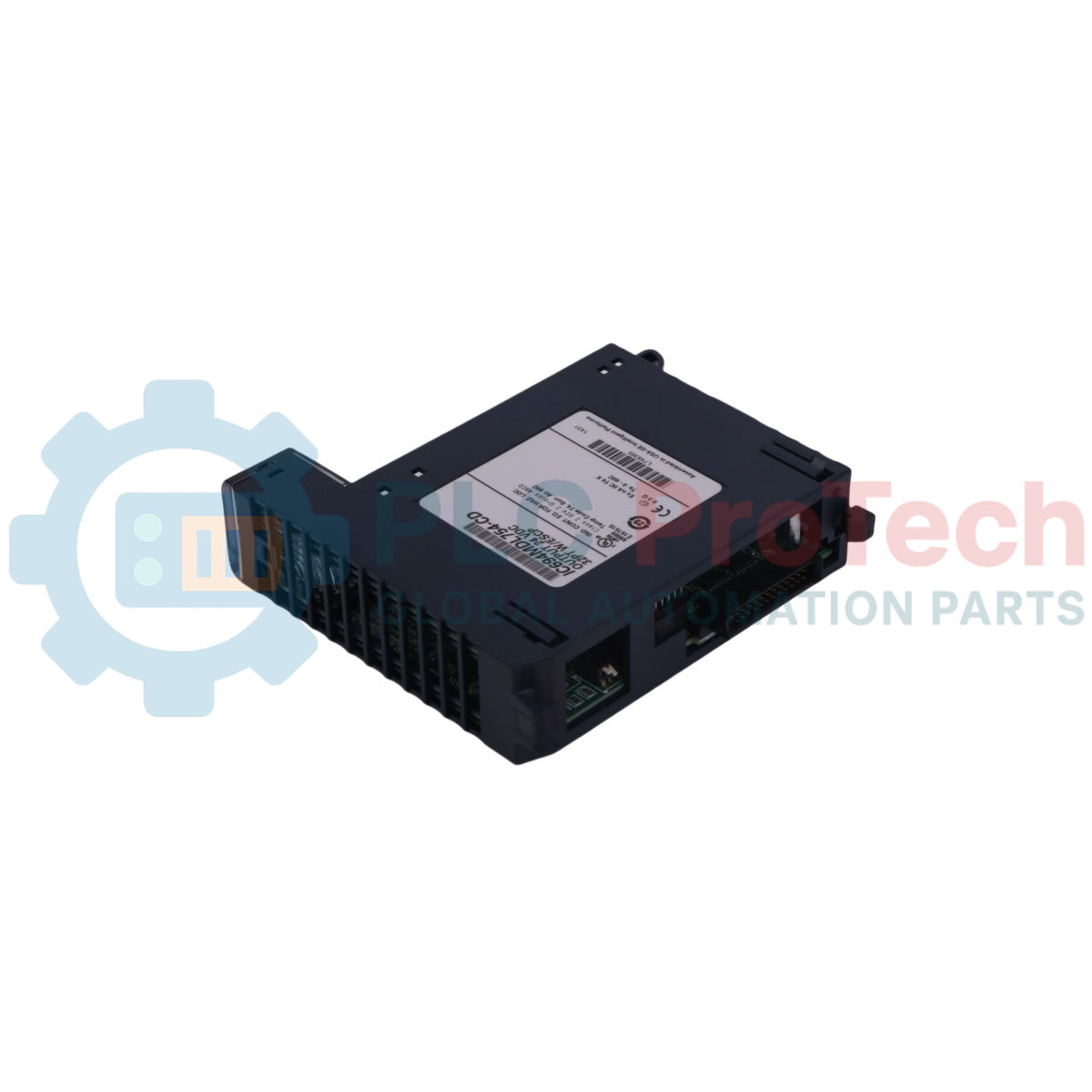

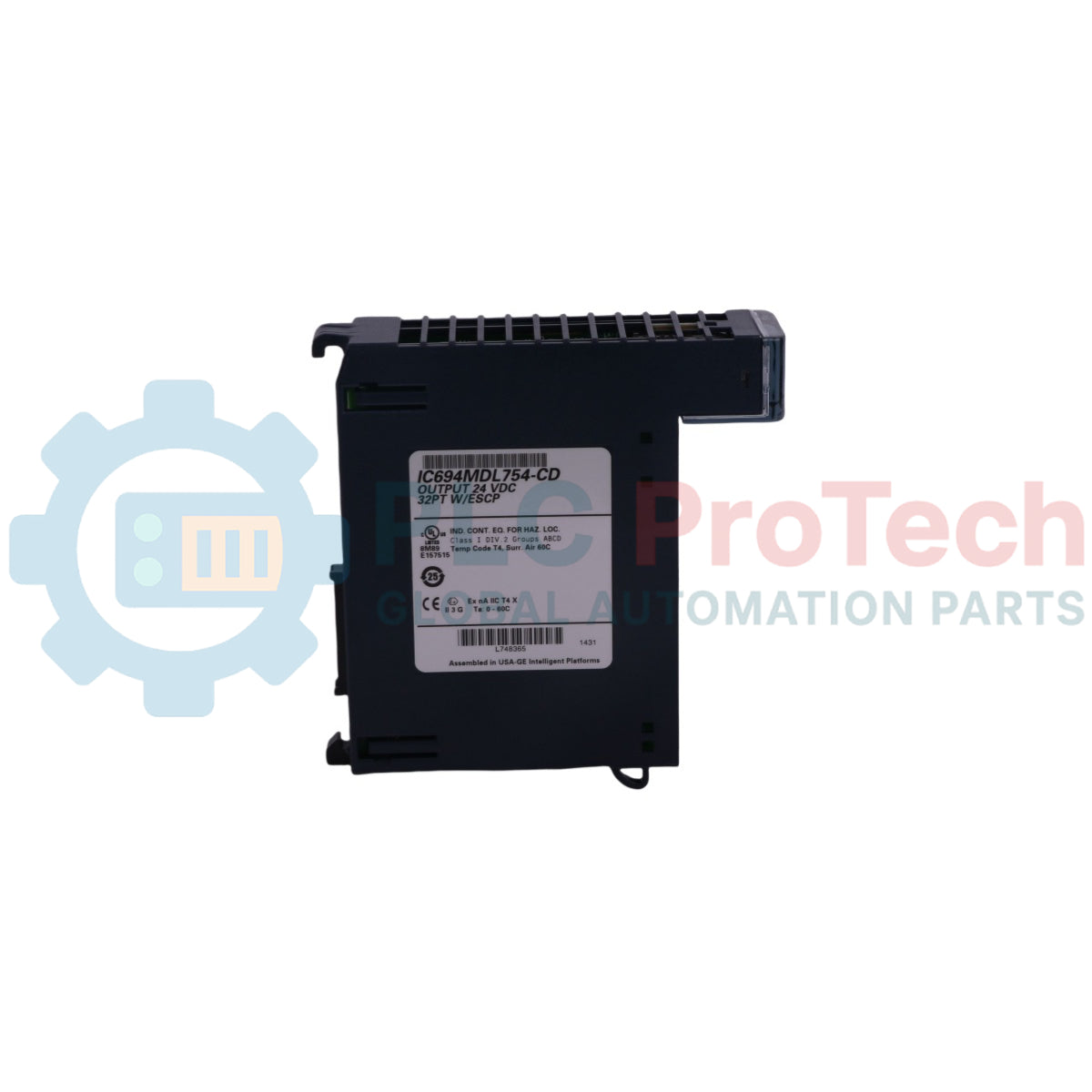

وحدة إخراج مصدر ذات 32 نقطة GE Fanuc PACSystems RX3i IC694MDL754

نظرة عامة على المنتج

الـ IC694MDL754  وهي وحدة استجابة ذكية عالية الكثافة ذات حالة صلبة، صُممت أصلًا لمنصة GE Fanuc PACSystems RX3i. تعمل كوحدة مخرجات منطقية موجبة بجهد 12/24 VDC ، تعمل هذه البطاقة على توزيع الطاقة الموضعية عبر 32 نقطة خرج منفصلة لتنفيذ التشغيل الفوريتعتمد أنظمة الأتمتة الثقيلة—بما في ذلك شبكات توزيع الطاقة وخطوط المعالجة الآلية ومجمعات مزج المواد الكيميائية—على IC694MDL754 لتنسيق مكونات الأجهزة اللاحقة مثل صمامات الملف اللولبي والموصلات الخارجية ومصابيح البيان. من خلال فصل النقاط المنفصلة البالغ عددها 32 إلى مجموعتين معزولتين بالكامل، تضم كل منهما 16 قناة، تتيح الوحدة لمهندسي المنشأة تشغيل مستويات جهد مختلفة على مساحة واحدة في اللوحة الخلفية. تراقب حماية الدائرة الإلكترونية من القصر (ESCP) المدمجة وتشخيصات ارتفاع درجة الحرارة صحة الدائرة بنشاط، وتعزل تلقائيًا أعطال القصر الشديد إلى الأرض وتفصل الحالات الشاذة في المجال لمنع توقفات المصنع القسرية الممتدة.

التخطيط المعماري وسمات التشخيص

يحافظ الإطار العتادي وعمليات التشخيص في وحدة المخرجات المنطقية  IC694MDL754  على تنسيق ثابت للمكونات عبر شبكات ميدانية شديدة الديناميكية.

• بنية التغذية المزدوجة المجموعات: تقسم قنوات المخرجات البالغ عددها 32 إلى كتلتين منفصلتين كهربائيًا، تضم كل منهما 16 مسارًا. تحتفظ كل مجموعة بخط مشترك مستقل، ما يسمح للمجموعة 1 بتبديل أحمال 12 VDC، بينما تدير المجموعة 2 بالتزامن أحمال 24 VDC بحد أقصى مقداره 0.75 أمبير لكل قناة منفردة.
• دوائر ESCP ذاتية الاستعادة: تتميز بحماية إلكترونية نشطة من زيادة التيار والحمل الحراري الزائد وقصر الدائرة التام في كل نقطة على حدة. بمجرد إزالة عطل الخط المادي الأساسي أو حالة الحمل الحراري الزائد، يعيد المشغّل ضبط المخرج تلقائيًا إلى حالته التشغيلية النشطة دون الحاجة إلى إعادة ضبط صلبة لوحدة المعالجة المركزية.
• مصفوفة الإعدادات الافتراضية للمخرجات المادية: تتضمن صفيفًا مزدوجًا من مفاتيح DIP على اللوحة، مدمجًا في غلاف التجميعة الخلفية، ويُستخدم للتحكم في عمليات العودة الاحتياطية للنظام. يمكن للفنيين تهيئة الوحدة إما للإيقاف القسري أو للاحتفاظ بالحالة الأخيرة أثناء تعطل الاتصالات الموضعية.
• رسم خرائط تشخيصية شاملة: ترسل رموز حالة واضحة إلى وحدة المعالجة الأساسية RX3i، فتُبلغ عن أعطال النقاط الفردية، وإنذارات فقدان طاقة المجال الخارجية، وتتبع وجود الكتلة الطرفية الميكانيكية، وسجلات عدم تطابق إعدادات مفاتيح DIP.

بيانات الأداء والمواصفات الفنية

الأسئلة الشائعة حول دورة حياة الأجهزة واستكشاف الأخطاء وإصلاحها

كيف تميّز المؤشرات الأمامية في IC694MDL754 بين ظروف التشغيل العادية وأعطال الحلقة النشطة؟تضم الوحدة 32 مؤشر LED أخضر/أصفر لحالة القنوات، مقترنة بمؤشرات حالة مخصصة. يضيء مؤشر LED الخاص بالقناة باللون الأخضر الثابت عندما تكون دائرة الخرج قيد التشغيل وتعمل بشكل طبيعي. إذا حدث تيار زائد أو قصر كهربائي، يتغير مؤشر LED الخاص بالقناة المعنية إلى اللون الأصفر الثابت. بالإضافة إلى ذلك، تضيء مصابيح LED الصفراء لطاقة المجال الخاصة بالمجموعة إذا تم اكتشاف عطل في أي نقطة في أي مكان داخل تلك المجموعة المعزولة.

ماذا يحدث عندما تتعرض وحدة IC694MDL754 الأقدم (‎-CC أو أقدم) لانقطاع كامل في طاقة الرف أثناء تهيئتها على وضع الاحتفاظ بالحالة الأخيرة؟في إصدارات البرنامج الثابت الأقدم من 1.20 (الموجودة في البطاقات ‎-CC والأقدم)، عند فقدان طاقة الرف ثم استعادتها، ستحتفظ مخارج الوحدة بحالتها الأخيرة، لكنها ستنتقل لحظيًا إلى حالة إيقاف التشغيل لمدة تصل إلى 800 مللي ثانية أثناء التهيئة. يحدث هذا الانقطاع قبل انتقال وحدة المعالجة المركزية مجددًا إلى وضع التشغيل RUN. لإزالة هذا الانقطاع اللحظي، يجب ترقية الوحدة إلى إصدار البرنامج الثابت 1.20 باستخدام أداة وميض معتمدة.

هل من الآمن تبديل الوحدة IC694MDL754 أثناء التشغيل داخل منطقة خطرة مصنفة؟لا. رغم اعتماد الوحدة للاستخدام في البيئات الخطرة من الفئة الأولى، القسم 2، والمجموعات A وB وC وD، ينطبق تحذير صارم من خطر الانفجار. يجب على الفنيين فصل طاقة النظام الأساسية بالكامل أو التأكد بدقة من أن البيئة المحيطة غير خطرة قبل استبدال الوحدات أو توصيل أسلاكها أو التعامل معها، لتجنب احتمال اشتعال شرارة ساكنة.

بروتوكول الهندسة الميدانية والتركيب

• خفض القدرة الحرارية وحدود درجة الحرارة المحيطة:عند تشغيل بطاقة المخارج وفق ملف حمل قياسي بجهد 24 VDC، يمكن إبقاء القنوات الـ32 جميعها مفعّلة باستمرار حتى الحد الأقصى لدرجة الحرارة المحيطة البالغ 60 درجة مئوية دون التعرض لمشكلات حرارية. ومع ذلك، إذا زاد جهد تغذية الحقل إلى 30 VDC، فسيُطبَّق منحنى خفض حراري صارم عند درجات حرارة تتجاوز 42 درجة مئوية. عند جهد 30 VDC ودرجة حرارة محيطة قصوى تبلغ 60 درجة مئوية، يجب تقييد تهيئة حمل النظام بحد أقصى قدره 12 مخرجًا نشطًا في الوقت نفسه لمنع الإيقاف الحراري التلقائي.

• معايير مزامنة مفاتيح DIP:توجد مجموعة مفاتيح DIP الافتراضية لمخارج الأجهزة على الوجه الخلفي لهيكل الوحدة، ولا يمكن ضبطها إلا عند إزالة الوحدة بالكامل من حامل اللوحة الخلفية. يؤدي تحريك المفتاح إلى اليمين (مفتوح) إلى فرض المعلمة «إيقاف التشغيل»، بينما يؤدي تحريكه إلى اليسار (مغلق) إلى تحديد «الاحتفاظ بالحالة الأخيرة». يجب أن يتطابق موضع مفتاح الأجهزة الفعلي بدقة مع سمات البرنامج المُهيّأة في منصة برمجة RX3i ؛ سيؤدي عدم تطابق الأصول إلى ظهور خطأ في التهيئة وإيقاف بدء تشغيل الوحدة.

• توصيلات طاقة تيار المصدر والمشترك:عند توصيل الأجهزة الميدانية بتخطيط 36 طرفًا، يجب توفير توصيلات إمداد طاقة منفصلة لكل مجموعة معزولة مكوّنة من 16 قناة. وصّل خط التغذية الموجب الخارجي للقنوات 1–16 بالطرف 17، وخط الرجوع السالب المقابل له بالطرف 18. وصّل خط التغذية الموجب للقنوات 17–32 بالطرف 35، وخط الرجوع السالب المقابل له بالطرف 36. لا توصل مغذيات هذه المجموعات المستقلة بحلقة مشتركة واحدة إذا كانت تعمل بمصادر طاقة منفصلة، لأن ذلك يلغي عزل السلامة البصري بين المجموعات بجهد 250 VAC في الوحدة.
