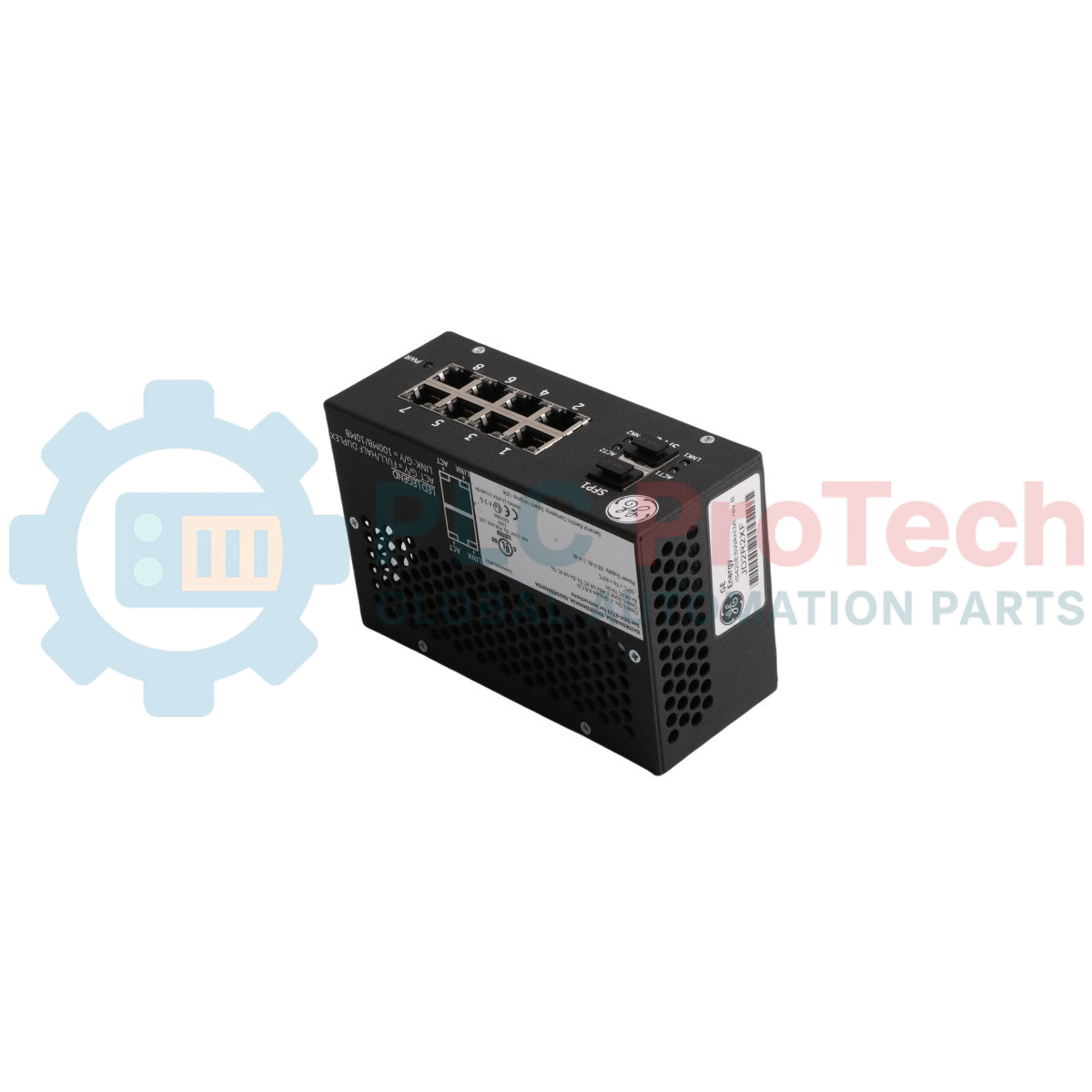

الشركة المصنعة: General Electric
رقم المنتج: IS420ESWAH3A
Country of origin:الولايات المتحدة
نوع المنتج: مبدّل إيثرنت صناعي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 680ج
Dimensions: 13.8 سم ارتفاع × 8.6 سم W عرض × 5.6 سم عمق
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد IS420ESWAH3A مفتاح إيثرنت صناعيًا حرجًا للسلامة وعالي التوافر، صممته شركة جنرال إلكتريك خصيصًا لهندستي أنظمة التحكم في الوقت الفعلي Mark VIe و Mark VIeS . ويعمل هذا الجهاز، المعروف بالاختصار البنيوي ESWA، كأساس اتصال حتمي لشبكة IONet البصرية الداخلية. وتستخدم المجمعات الصناعية الحيوية - بما في ذلك محطات الطاقة ذات التوربينات الغازية ذات الدورة المركبة، ومصافي البتروكيماويات عالية الضغط، وعمليات التعدين في الحفر العميقة - هذا المفتاح المتخصص للحفاظ على تدفق البيانات في الوقت الفعلي بين خزائن التحكم وحزم الإدخال/الإخراج ووحدات التحكم في الإيقاف الطارئ. وبفضل طوبولوجيا واجهة نحاسية بالكامل مصممة للتعامل مع التدفقات المستمرة من حزم الإرسال المتعدد والبث دون إسقاط إطارات البيانات، يحقق المفتاح مزامنة موثوقة للشبكة. ويؤدي ذلك إلى إزالة زمن الاستجابة الناجم عن تصادم الحزم ومنع حالات الإيقاف الخاطئة للنظام المرتبطة بالاتصالات، مما يحمي التوربينات الغازية الضخمة ويحد من فترات توقف المنشأة الكارثية.
يحدد التصميم الهيكلي والمواصفات الهندسية الداخلية لجهاز اتصالات IONet من طراز IS420ESWAH3A معايير أدائه عبر الشبكات الصناعية.

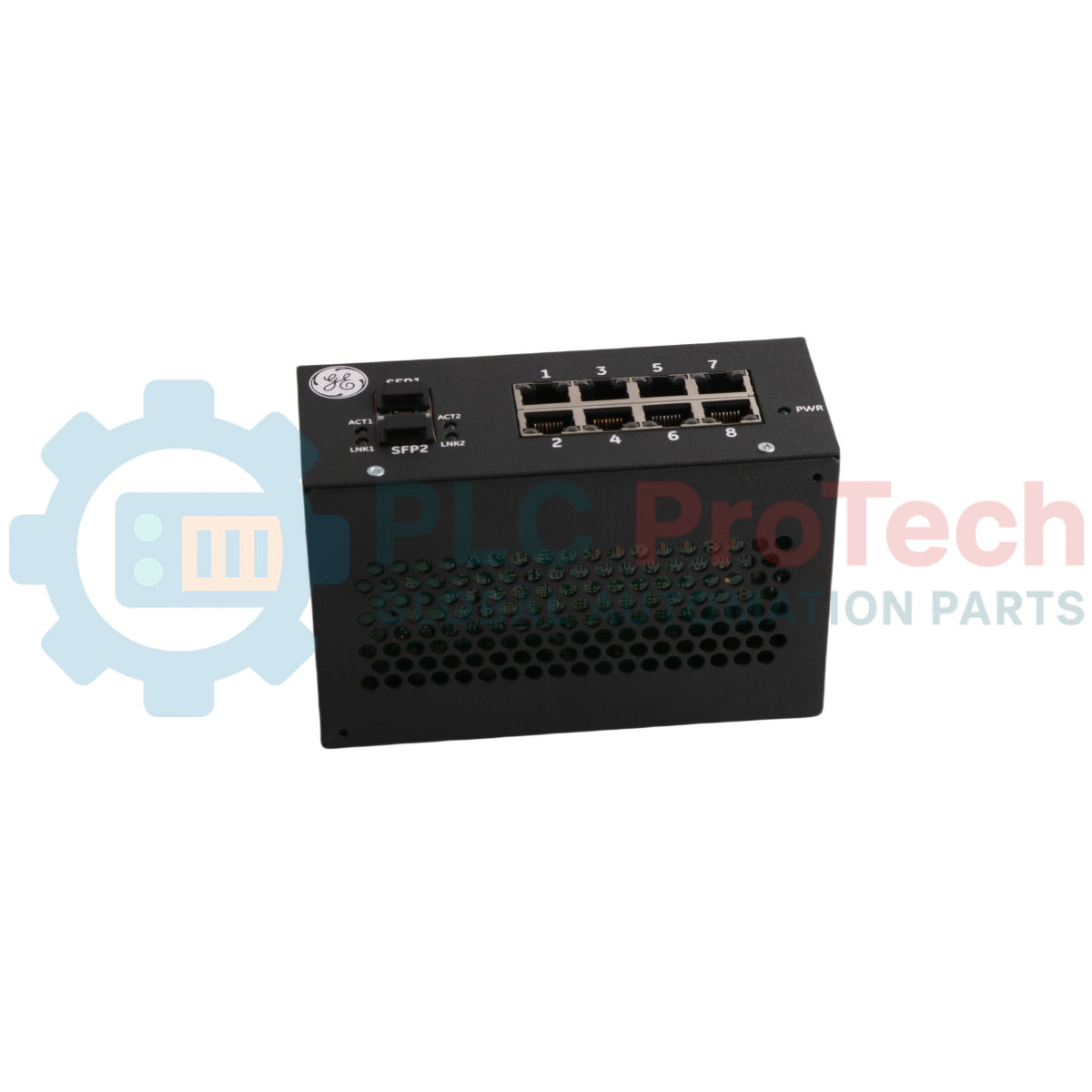

طوبولوجيا شبكة نحاسية بالكامل: مزود بثمانية منافذ نحاسية RJ45 عالية الكثافة من نوع 10/100Base-TX. وعلى خلاف طرز ESWA البديلة التي تدمج وحدات إرسال واستقبال للألياف الضوئية، صُممت النسخة H3A دون أي مكونات ليفية، لتقليل زمن استجابة تحويل الشبكة في مقاطع اللوحة الخلفية النحاسية المحلية.
إطار التخزين وإعادة التوجيه الحتمي: يضم بنية تبديل متخصصة للتخزين وإعادة التوجيه، مصممة لتخزين دفعات حزم البث أو الإرسال متعدد الوجهات المستمرة بأمان. يعمل هذا التصميم على استقرار عوامل زمن الاستجابة ويضمن سلامة عالية للبيانات في ظل أحمال حركة الأتمتة الكثيفة.
التوافق الديناميكي مع الوسائط: يدمج معايير توافق شاملة مع قواعد الواجهات IEEE 802.3 و802.3u و802.3x، بما في ذلك إمكانات الاستشعار التلقائي النشطة عبر عمليات التبادل القياسية HP-MDIX، للتخلص من الاعتماد على كابلات التوصيل المتخصصة.
تدعيم بيئي G3: معتمد بطبقات طلاء مطابقة كاملة على لوحات الدوائر المطبوعة وفقًا لمعيار G3، لحماية مسارات المعالج الدقيق الداخلية ومساحات الذاكرة من الملوثات الكيميائية المحمولة جوًا والرطوبة النزرة والغازات المسببة للتآكل.
| معلمة الأجهزة | المعيار الفني للمواصفات |
| تسمية الطراز | IS420ESWAH3A |
| الشركة المصنعة للعلامة التجارية | GE Gas Power (General Electric) |
| خط نظام التحكم | PACSystems / Speedtronic Mark VIe و Mark VIeS |
| الاختصار الوظيفي | ESWA (إصدار المجموعة الثالثة) |
| تصنيف الجهاز | مفتاح إيثرنت صناعي بثمانية منافذ مطلي بطبقة عازلة مطابقة |
| تهيئة المنافذ النحاسية | ثماني واجهات RJ45 10/100Base-TX |
| مكونات منافذ الألياف | صفر من منافذ الألياف |
| بنية تبديل الشبكة | التخزين وإعادة التوجيه مع الحد من تيار الاندفاع |
| جهد الإدخال التشغيلي | خطوط تغذية منظمة بجهد 24 / 28 فولت تيار مستمر |
| فئة الحماية البيئية | الامتثال للبيئات القاسية ISA G3 |
| الأبعاد الفعلية | 13.8 سم ارتفاعًا × 8.6 سم عرضًا × 5.6 سم عمقًا |
| نطاق درجة حرارة التشغيل | نطاق درجة الحرارة المحيطة من -30 إلى +65 درجة مئوية |
| حدود درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) كحد أقصى |
| مشبك تثبيت عمودي | رقم الجزء 259B2451BVP2 |
ما التفصيل التصميمي الأساسي الذي يميز IS420ESWAH3A من المجموعة الثالثة عن مفاتيح ESWA الأخرى؟
يمثل الإصدار H3A تكوين المجموعة الثالثة الفريد ضمن عائلة منتجات GE ESWA، ويتميز بامتلاكه صفرًا من منافذ الألياف الضوئية. وبينما تدمج الطرز الأقدم مثل IS420ESWAH1A واجهات ألياف لتمديدات الشبكة طويلة المسافة، يعتمد H3A بالكامل على ثمانية منافذ نحاسية 10/100Base-TX لتحسين توزيع العقد المحلية.
كيف يتعامل IS420ESWAH3A مع تخزين الحزم مؤقتًا أثناء فترات ارتفاع حركة مرور الشبكة متعددة الإرسال؟
يستخدم المحوّل بنية مُحسّنة لتدفقات البث العام أو البث المتعدد المستمرة. ويخزّن مؤقتًا تدفق حزم واردًا واحدًا لكل منفذ في كل مرة، بينما يجهّز تسلسلات البيانات المتبقية للإرسال الفوري اللاحق. يجب على مصممي النظام تهيئة أنماط حركة الشبكة للالتزام بقاعدة حزمة واحدة لكل منفذ لتعظيم الكفاءة في الوقت الفعلي.
هل يتوافق هذا المحوّل مع بنيات السلامة الوظيفية القياسية في أنظمة Mark VIeS؟
نعم. إن IS420ESWAH3A معتمد رسميًا ومتوافق بالكامل مع G3 للنشر ضمن حلقات السلامة الوظيفية في Mark VIeS. وتضمن مكوناته المقوّاة، ومقاييس زمن الانتقال المتوقعة للتخزين وإعادة التوجيه، ورفض الضوضاء الكهربائية معالجة آمنة لبيانات القياس عن بُعد الخاصة بالإيقاف الطارئ.
التثبيت العمودي والاحتفاظ بالسكة:
ثبّت جسم المحوّل على سكة DIN القياسية داخل الخزانة باستخدام مشبك التثبيت العمودي الرسمي 259B2451BVP2. تأكد من تعشيق المشبك الزنبركي المعدني مع حافة السكة بالكامل حتى تشعر بصدور نقرة واضحة. في ظل أنماط اهتزاز منصة الآلة المستمرة المعتادة بالقرب من حزم توربينات الغاز عالية السعة، يمكن أن تؤدي مشابك التثبيت غير المتحقَّق منها أو المرتخية إلى تدهور مسارات التأريض الهيكلية والتسبب في أعطال متقطعة في طاقة الأجهزة.

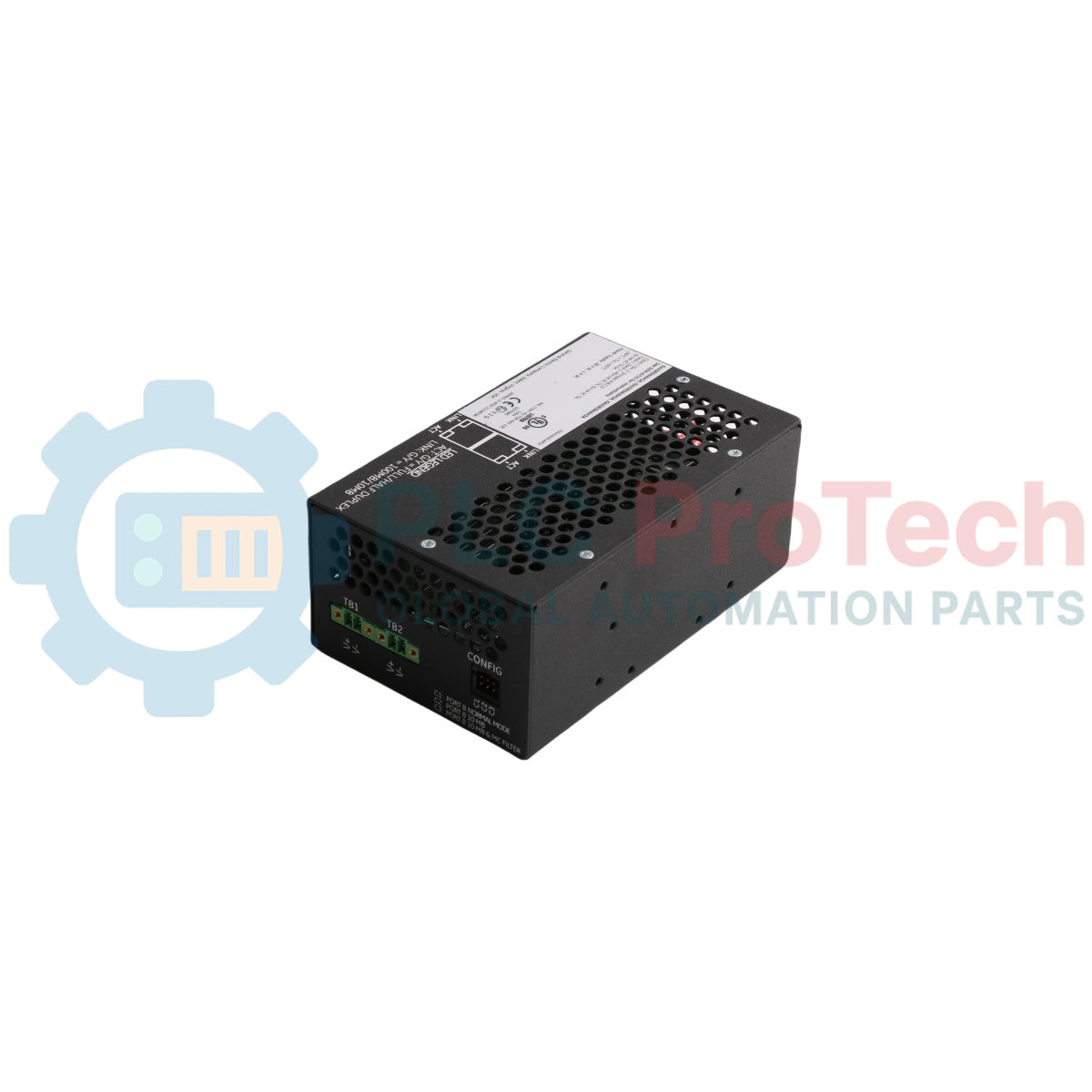

تغذية جهد التيار المستمر وإدارة تيار الاندفاع:
مرّر خطوط الطاقة الكهربائية المزدوجة والمتكررة 24/28 VDC عبر قنوات أطراف نحاسية مستقلة منخفضة الممانعة. تحتوي دوائر المحوّل الداخلية على آليات آلية للحد من تيار الاندفاع لحماية قضبان الطاقة الداخلية أثناء انتقالات الطاقة. حافظ على عزم شد مستقر للأطراف المحيطة بقيمة 0.5 N-m (4.4 inch-lbs) على كتلة موصل الطاقة لمنع التسخين المقاومي الموضعي وظروف هبوط الجهد.
قيود الحماية بالطلاء المطابق للمعيار والتقوية البيئية:
على الرغم من أن المحوّل يتميز بحماية طلاء مطابق للمعيار G3 ضد الرطوبة والتآكل الكيميائي الغازي، يجب الحفاظ على الظروف الحرارية المحيطة ضمن نطاق التشغيل المحدد من -30 إلى +65 درجة مئوية. لا تسد فتحات التهوية المدمجة الموجودة في الجزء العلوي والسفلي من غلاف وحدة الجهاز. احرص على توفير خلوص لا يقل عن 5 سم حول محيط الهيكل لتسهيل تبديد الحرارة السلبي وتجنب البقع الحرارية الساخنة.
