الشركة المصنعة: General Electric
رقم المنتج: IS210BPPCH1AD
Country of origin:الولايات المتحدة
نوع المنتج: لوحة معالج حزمة الإدخال/الإخراج
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 29.2 سم × 13 سم × 2.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

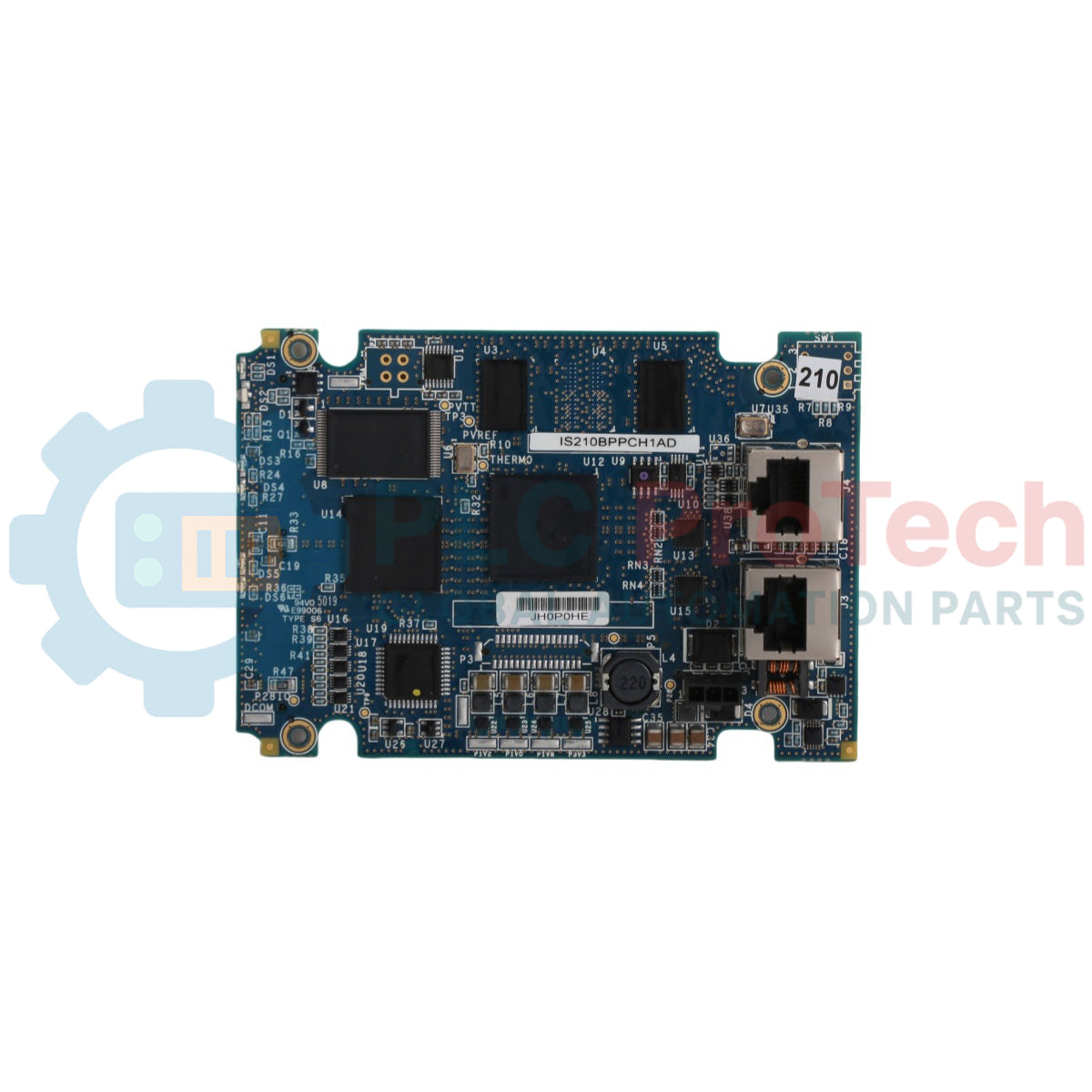

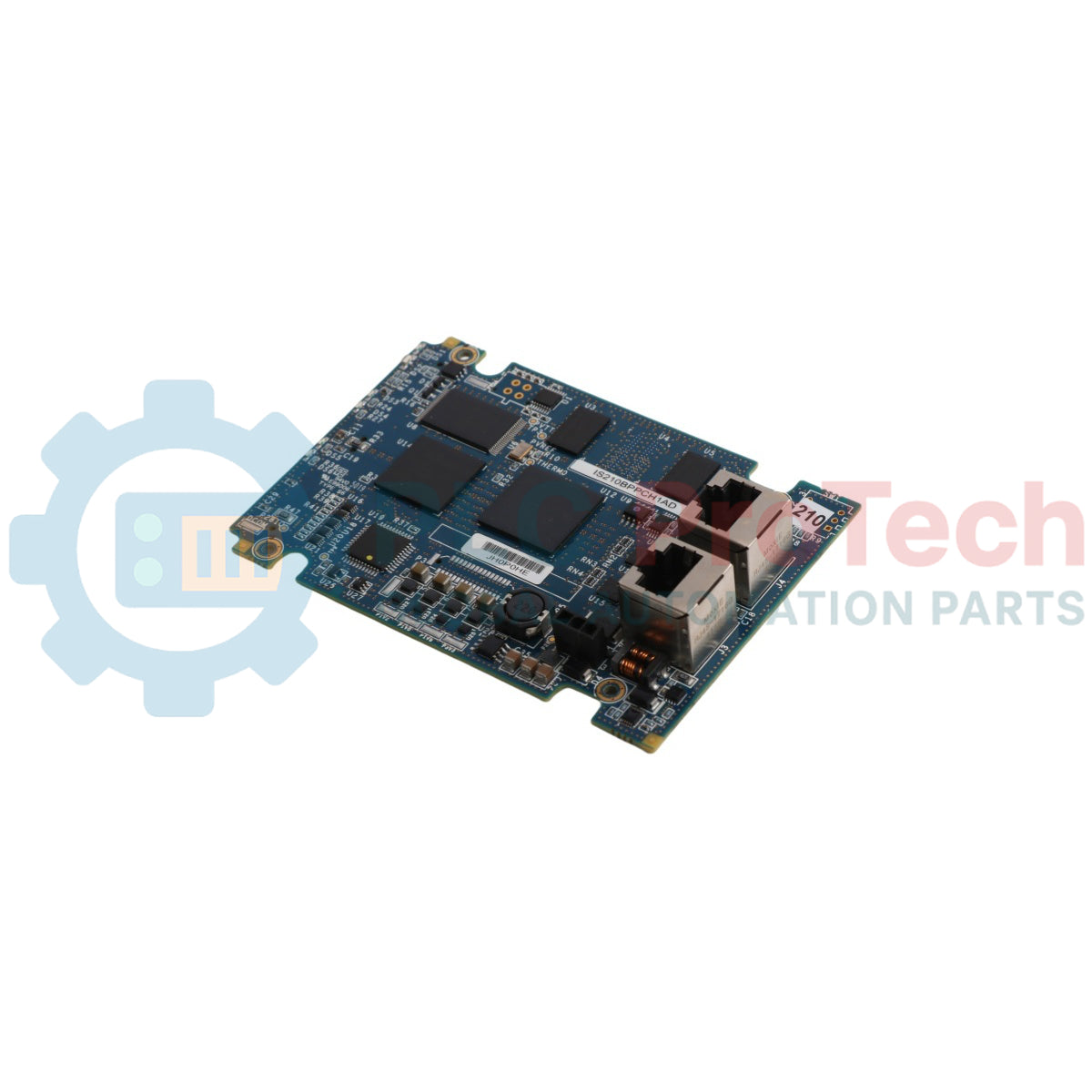

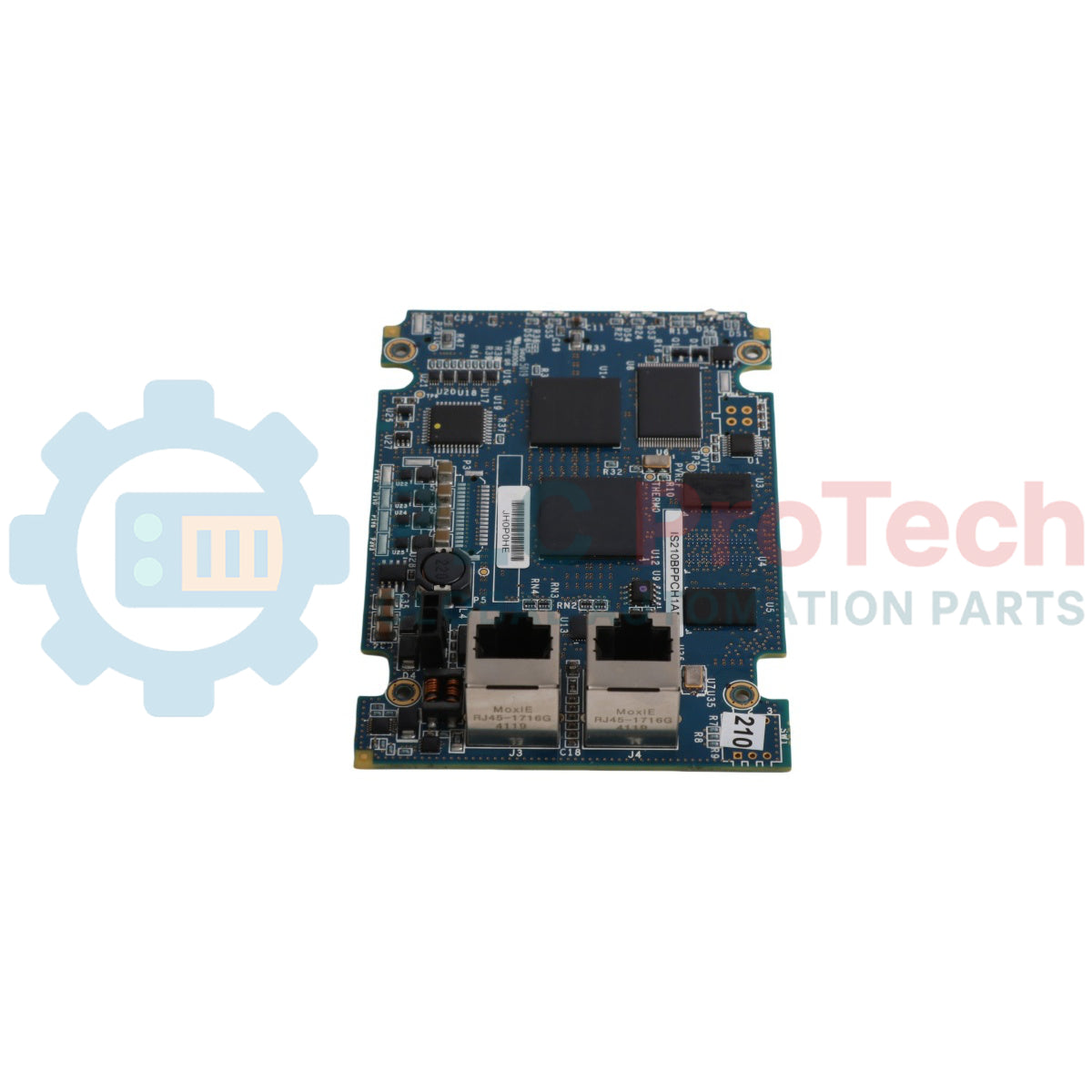

تعمل IS210BPPCH1AD كلوحة معالج مخصصة لحزمة الإدخال/الإخراج صممتها شركة جنرال إلكتريك لتتفاعل ضمن حزم الإدخال/الإخراج الموزعة المختلفة التي تعمل تحت سلسلة نظام التحكم في التوربين مارك VI. باستخدام الاختصار الوظيفي BPPC، تعمل هذه اللوحة الدائرية كمحرك حسابي محلي يقوم بأخذ عينات، ومعالجة، وتسلسل بيانات الحقول الفرعية العابرة قبل نقلها عبر العمود الفقري لشبكة التحكم. تم تصميم IS210BPPCH1AD خصيصًا لتجميعات القيادة الآلية لتوربينات الغاز والبخار والرياح، وتعد تحديثًا تشغيليًا هامًا مقارنة بهياكل التحكم السابقة من الأجيال السابقة من خلال استيعاب معايير الطاقة البديلة المتنوعة. تم تحسين هذه الوحدة المادية حصريًا لتكوينات مارك VI وMark VIe القياسية ولا تتوافق صراحة مع نظام منصة السلامة Mark VIeS. تستفيد لوحة الدوائر المطبوعة مزدوجة الجوانب من تقنية التركيب السطحي (SMT) إلى جانب استراتيجية موحدة لقمع وتنظيم الجهد لإدارة ضوضاء توزيع الطاقة وحماية المكونات الدقيقة الداخلية من تدهور الإشارات المتقلبة في بيئات صناعية عالية الاهتزاز.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | جنرال إلكتريك |
| رقم الجزء الوظيفي | IS210BPPCH1AD |
| الاختصار الوظيفي | BPPC |
| الوصف الوظيفي | لوحة معالج حزمة الإدخال/الإخراج |
| نوع التجميع | تجميع خاص IS210 |
| الخط الأساسي لسلسلة المنتج | سلسلة نظام التحكم في التوربين مارك VI (Speedtronic) |
| تجميع سلسلة مارك VI | المجموعة 1 |
| نوع بناء الدائرة | تصميم مزدوج الجوانب مع تقنية التركيب السطحي (SMT) |
| نوع طلاء لوحة الدوائر المطبوعة | نمط طلاء PCB المطابق (مطلي كيميائيًا) |
| ملف المراجعة | مراجعات المنتج ذات الوظائف المزدوجة (تتبع AD) |
| واجهات الأجهزة على الجانب العلوي | منافذ إيثرنت ×2، محث صغير/مخمّد، شبكات المقاومات، مكونات الدوائر المتكاملة |
| مكونات الأجهزة على الجانب السفلي | مكثفات الكبت، المقاومات السطحية، الصمامات الثنائية المتعقبة |
| موقع الصانع | محلي (الولايات المتحدة) |
| مكون الواجهة | الوظيفة / تخطيط الواجهة |
|---|---|
| منفذ إيثرنت 1 (الطبقة العلوية) | رابط واجهة الشبكة الأساسية لمفاتيح الاتصال التحكمية |
| منفذ إيثرنت 2 (الطبقة العلوية) | رابط شبكة ثانوي/احتياطي لتوجيه حركة إدخال/إخراج حتمية |
| محطات تثبيت البراغي | اتصال تأريض الأجهزة المحلي عبر دعامات اللوحة |
يجب على مهندسي الميدان التحقق من بصمة اللوحة الأساسية وتكوين حزمة الإدخال/الإخراج المحددة قبل جدولة استبدال الوحدة. على الرغم من أن لوحات BPPC مستخدمة على نطاق واسع عبر نظام التحكم في التوربينات، إلا أن هذا النوع الدقيق يحتوي على ملف مراجعة وظيفي مزدوج (AD) يقوم بتحديث سرعات تخميد الإشارة المستهدفة. استبدال هذه اللوحة في فتحات إدخال/إخراج غير مصرح بها أو محاولة نشرها ضمن نظام السلامة Mark VIeS سيؤدي إلى فشل تهيئة تكوين النظام أو انقطاعات في الاتصال.
أثناء حلقات التثبيت الأولية، تحقق من توازن دعامات التثبيت الميكانيكية وعدم فرضها ضغوط عزم غير متساوية على الحواف الطويلة للوحة الدوائر. تقع مجموعات مكثفات كبت الشبكة المتكاملة على الجانب السفلي للوحة بالقرب من الفتحات الهيكلية المستديرة. استخدام أدوات كبيرة الحجم أو شد مسامير التثبيت بشكل مفرط يمكن أن يكسر مسارات لحام هذه المكونات، مما يؤدي إلى كسر استراتيجية كبت الجهد وإدخال ضوضاء إشارة قاتلة في قنوات الإيثرنت.
تحذير حرج:
عزل وتفريغ جميع خطوط الطاقة الكهربائية النشطة المتجهة إلى لوحة الدوائر الأساسية الأكبر تمامًا قبل تركيب أو استخراج الوحدة. التعامل مع التجميعات الصلبة النشطة بدون أساور تفريغ الشحنة الكهروستاتيكية (ESD) يمكن أن يدمر الدوائر المتكاملة على اللوحة بشكل دائم أو يعطل شبكات الإدخال/الإخراج المشتركة.
قم بمحاذاة ثقوب التثبيت في الزوايا المثقوبة في المصنع والفتحات الجانبية المستديرة فوق دعامات البراغي المقابلة على إطار لوحة المضيف الأكبر.
قم بتركيب مسامير التثبيت يدويًا بحذر، مع ضمان توتر متوازن عبر الزوايا الأربع لمنع انحناء لوحة الدوائر المطبوعة أو كسر المكونات.
أدخل كابلات إيثرنت المعتمدة في منافذ الشبكة المزدوجة في الطبقة العلوية، مع التحقق من تثبيت المشبك الفيزيائي بشكل إيجابي لإنشاء حلقات مسار تحكم صحيحة.
