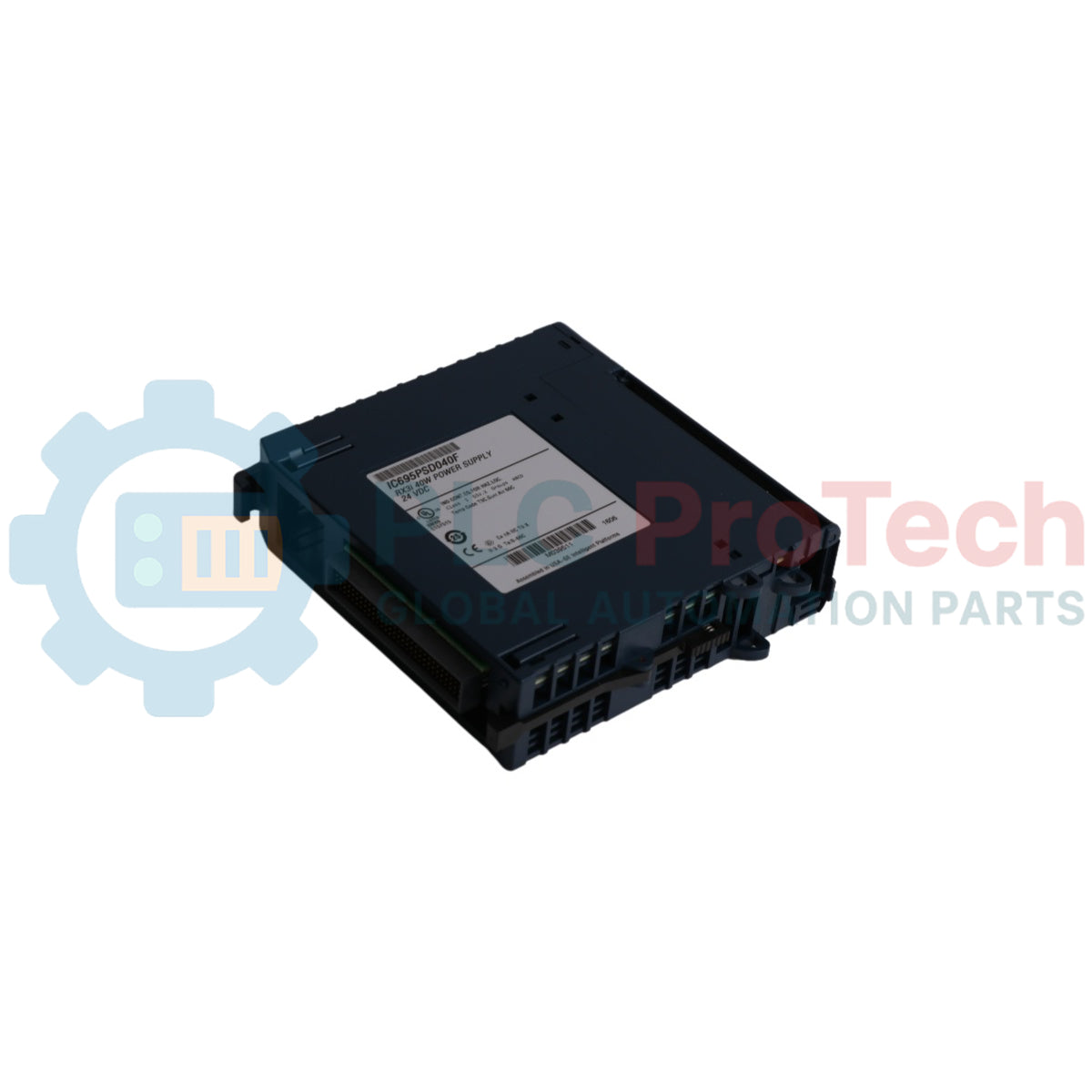

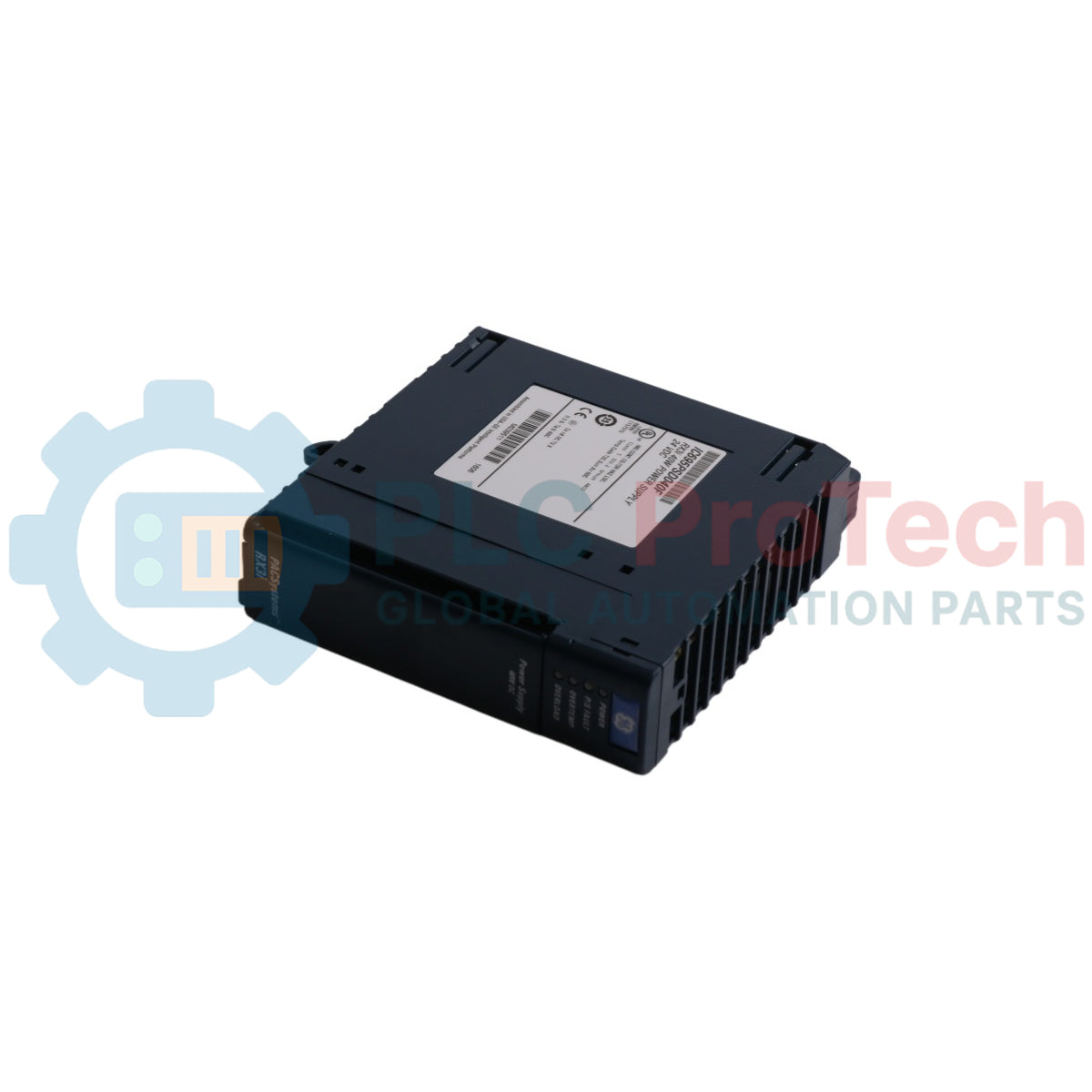

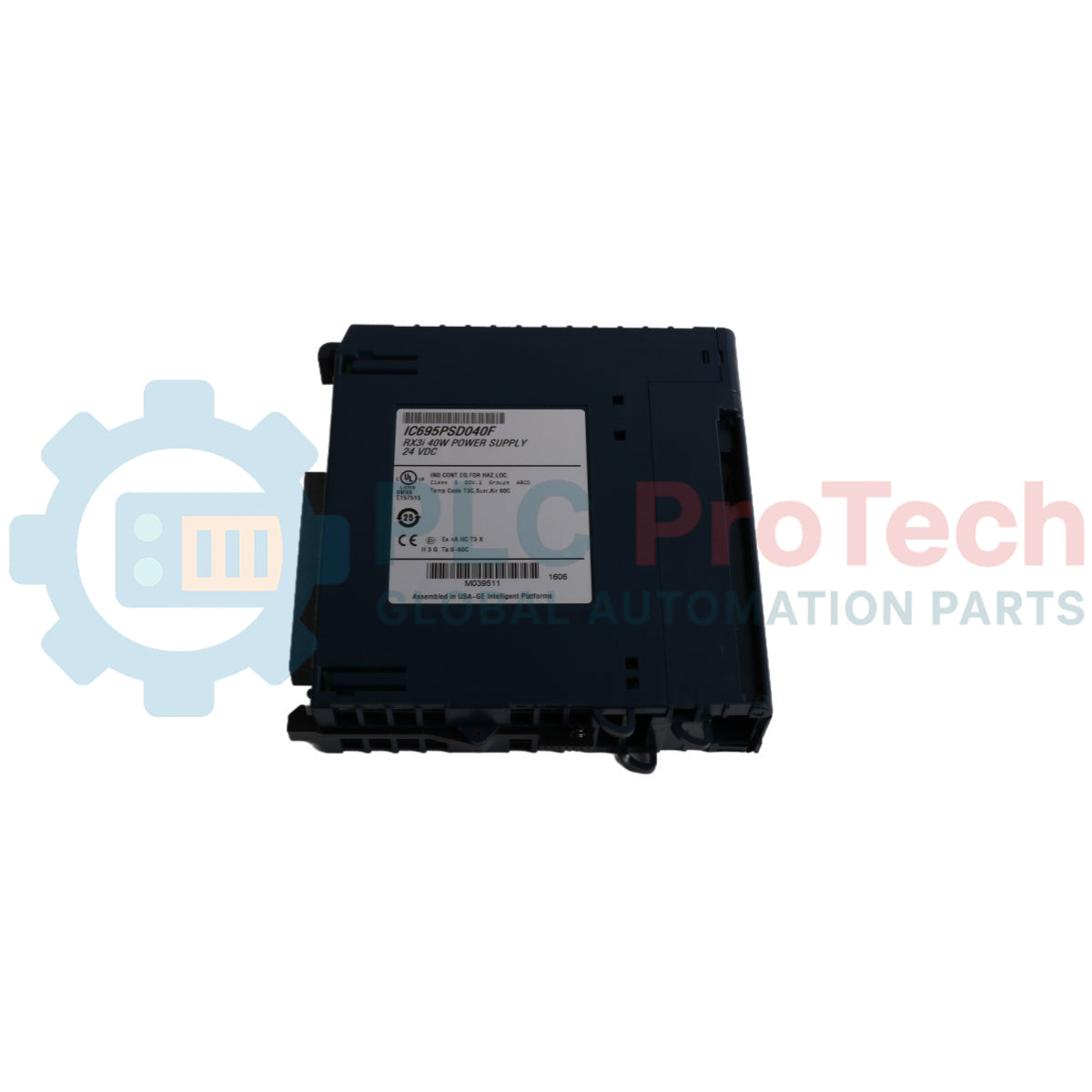

وحدة تزويد الطاقة GE Fanuc IC695PSD040F لنظام PACSystems RX3i

تبقى فقط 5 عنصر/عناصر في المخزون

الشركة المصنعة: General Electric
رقم المنتج: IC695PSD040F
Country of origin:الولايات المتحدة
نوع المنتج: وحدة مزود الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 620ج
Dimensions: 8.2 سم × 12.2 سم × 6 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعد GE Fanuc IC695PSD040F وحدة تزويد طاقة تيار مستمر بقدرة 40 واط مصممة للتركيب في لوحات PACSystems RX3i العالمية (سلسلة IC695). يعمل من مصدر جهد إدخال يتراوح بين 18 فولت تيار مستمر إلى 30 فولت تيار مستمر، ويوفر هذا الوحدة ثلاثة مخارج داخلية أساسية: +5.1 فولت تيار مستمر، +24 فولت تيار مستمر لتغذية دوائر وحدات مرحل الإخراج، و+3.3 فولت تيار مستمر يستخدم داخليًا بواسطة وحدات RX3i ذات أرقام كتالوج IC695. يحل الطراز IC695PSD040F مشكلة تم تحديدها في الإصدارات السابقة حيث كانت وحدة تزويد الطاقة تفشل أحيانًا في التشغيل عند تركيبها في لوحة خلفية عالمية ذات 16 فتحة (IC695CHS016). يشغل فتحة واحدة بالضبط في اللوحة الخلفية ويتميز بنظام تشخيص داخلي للإبلاغ عن الأعطال يتواصل مع وحدة المعالجة المركزية لتسجيل أعطال النظام أو حالات فقدان الطاقة.

الميزات

قدرات الإخراج: يوفر ثلاث قنوات إخراج منظمة للغاية تشمل +5.1 فولت تيار مستمر، +24 فولت تيار مستمر لتغذية مرحل، و+3.3 فولت تيار مستمر.
مفتاح تشغيل/إيقاف مدمج في العتاد: مزود بمفتاح تبديل أمامي محمي بباب وصول للتحكم في توصيل الإخراج دون قطع التيار الرئيسي الوارد.
تشخيص النظام ومصابيح الحالة LED: تشمل أربعة مصابيح LED تشخيصية في اللوحة الأمامية تشير إلى الحالة في الوقت الحقيقي: الطاقة، خطأ وحدة الطاقة/المصدر، ارتفاع درجة الحرارة، والتحميل الزائد.
آلية حماية من زيادة التيار: تحتوي على حد إلكتروني على خرج 5.1 فولت تيار مستمر (7 أمبير) وخرج 3.3 فولت تيار مستمر (10 أمبير) مع محاولات إعادة تشغيل تلقائية مستمرة أثناء حالة التحميل الزائد النشطة.
خيار حماية من زيادة الجهد: يتميز بتكوين طرف برغي مثبت في الأسفل مع وصلة قفز إلى الأرضي للإطار لحماية من زيادة الجهد الوارد.

التطبيقات

نشر تكوين اللوحة الخلفية PACSystems RX3i
أنظمة التحكم الصناعية التي تستخدم وحدات مرحل الإخراج
بيئات تشغيل بدرجة تلوث 2

معلومات الطلب

رقم القطعة	الخيار/الوصف
IC695PSD040F	وحدة تزويد طاقة قياسية 40 واط 24 فولت تيار مستمر
IC695PSD040CA	نسخة مطلية بطبقة عازلة
IC695PSD040LT	نسخة درجة الحرارة المنخفضة

المواصفات الفنية

المواصفات	الوصف
الشركة المصنعة	GE Fanuc / Emerson
الطراز	IC695PSD040F
الجهد الاسمي المقنن	24 فولت تيار مستمر
نطاق جهد الإدخال	18 إلى 30 فولت تيار مستمر
طاقة الإدخال	60 واط كحد أقصى عند الحمل الكامل
تيار الاندفاع	4 أمبير، 100 مللي ثانية كحد أقصى
طاقة المخرج	40 واط كحد أقصى إجمالي لجميع الأحمال (5.1 فولت تيار مستمر: 30 واط كحد أقصى؛ 3.3 فولت تيار مستمر: 30 واط كحد أقصى)
جهد المخرج	5.1 فولت تيار مستمر: 5.0 فولت إلى 5.25 فولت؛ 3.3 فولت تيار مستمر: 3.2 فولت إلى 3.465 فولت
تيار المخرج	5.1 فولت تيار مستمر: 0 إلى 6 أمبير؛ 3.3 فولت تيار مستمر: 0 إلى 9 أمبير
العزل	لا شيء (الإدخال إلى اللوحة الخلفية)
التموج والضوضاء	50 مللي فولت (جميع المخرجات)
زمن الاستمرارية	10 مللي ثانية (مدة الحفاظ على المخرجات عند انقطاع مصدر الإدخال)
تيار الطرف	6 أمبير
متطلبات الأسلاك	موصلات نحاسية من 14 AWG إلى 22 AWG مصنفة بحد أدنى 75 درجة مئوية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية (الطاقة الكاملة متاحة حتى 40 درجة مئوية)
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
الرطوبة	5% إلى 95% بدون تكاثف

التوصيلات/الواجهات

دبوس الموصل	الوظيفة
+	مدخل طاقة التيار المستمر الموجب
+	التوصيل الموجب إلى وحدات متسلسلة إضافية
-	مدخل طاقة التيار المستمر السالب
-	التوصيل السالب إلى وحدات متسلسلة إضافية
رمز تأريض الإطار	توصيل تأريض إطار النظام (اتصل مباشرة بلوحة التثبيت)
رمز تأريض الإطار	توصيل شريط القفز لحماية الجهد الزائد
رمز فصل MOV	توصيل جهاز حماية الجهد الزائد

إرشادات التثبيت

حدود اللوحة الخلفية: قم بتركيب مصدر طاقة واحد فقط IC695PSD040F في لوحة خلفية PACSystems RX3i Universal واحدة. لا يمكن استخدامه في أنظمة مصادر طاقة متعددة لتحقيق مشاركة الحمل أو التكرار.
قطبية الاتصال: تأكد من أن قطبية الاتصال متطابقة في كل مصدر طاقة RX3i عند استخدام نفس مصدر التيار المستمر الخارجي عبر وحدات متعددة لمنع تلف المعدات أو الإصابة الشخصية.
التأريض المشترك: قم بتوصيل كل لوحة خلفية بأرضية نظام مشتركة، مع الحفاظ على مسارات توصيل تأريض الإطار قصيرة قدر الإمكان.
عزم ربط طرف الأسلاك: قم بتجريد نهايات الأسلاك الفردية بين 9 مم و11 مم. أدخلها بالكامل في الطرف قبل الشد. لا تتجاوز الحد الأقصى لعزم ربط برغي الطرف وهو 0.5 نيوتن-متر (4.4 إنش-رطل).
اختبار الجهد العالي: قم بإيقاف حماية الجهد الزائد مؤقتًا عن طريق إزالة شريط القفز من الطرف السفلي قبل إجراء اختبار الجهد العالي. أعد تركيب شريط القفز بمجرد الانتهاء من الاختبار.

الامتثال والشهادات

UL
CE
ATEX
CCC
KC
بحري (ABS)
الفئة I، القسم 2، المجموعات A، B، C، D
الفئة I، المنطقة 2

Key Features:

#PACSystems RX3i #Power Supply Module

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Can the power supply support redundant operations or load sharing?

No, the power supply does not support load sharing or redundancy and cannot be used in a parallel configuration with other RX3i power supply modules.

What is the consequence of momentary loss on the 24 VDC input power source?

A momentary drop in the 24 VDC input may cause the internal +24 VDC relay power to temporarily drop out, which can cause connected output relay module circuits to drop out, while the +5.1 VDC and +3.3 VDC outputs remain unaffected for up to 10 ms.

How is overcurrent handled within the device?

The device features electronic overcurrent limits set to 7 Amps on the 5.1 VDC output and 10 Amps on the 3.3 VDC output. Upon detecting an overload or short circuit, the device shuts down and continuously attempts to restart.

الشحن السريع العالمي

التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).

للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
