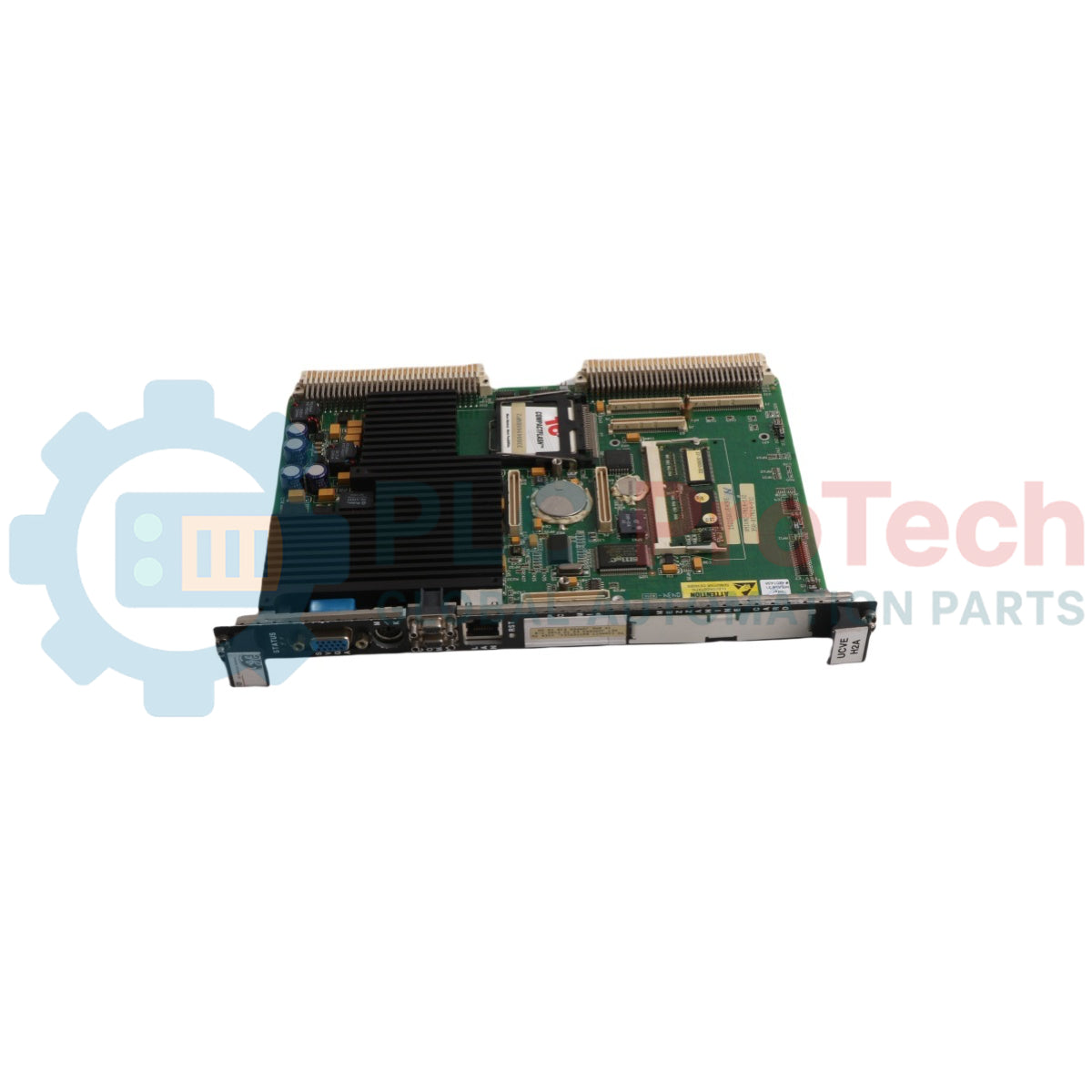

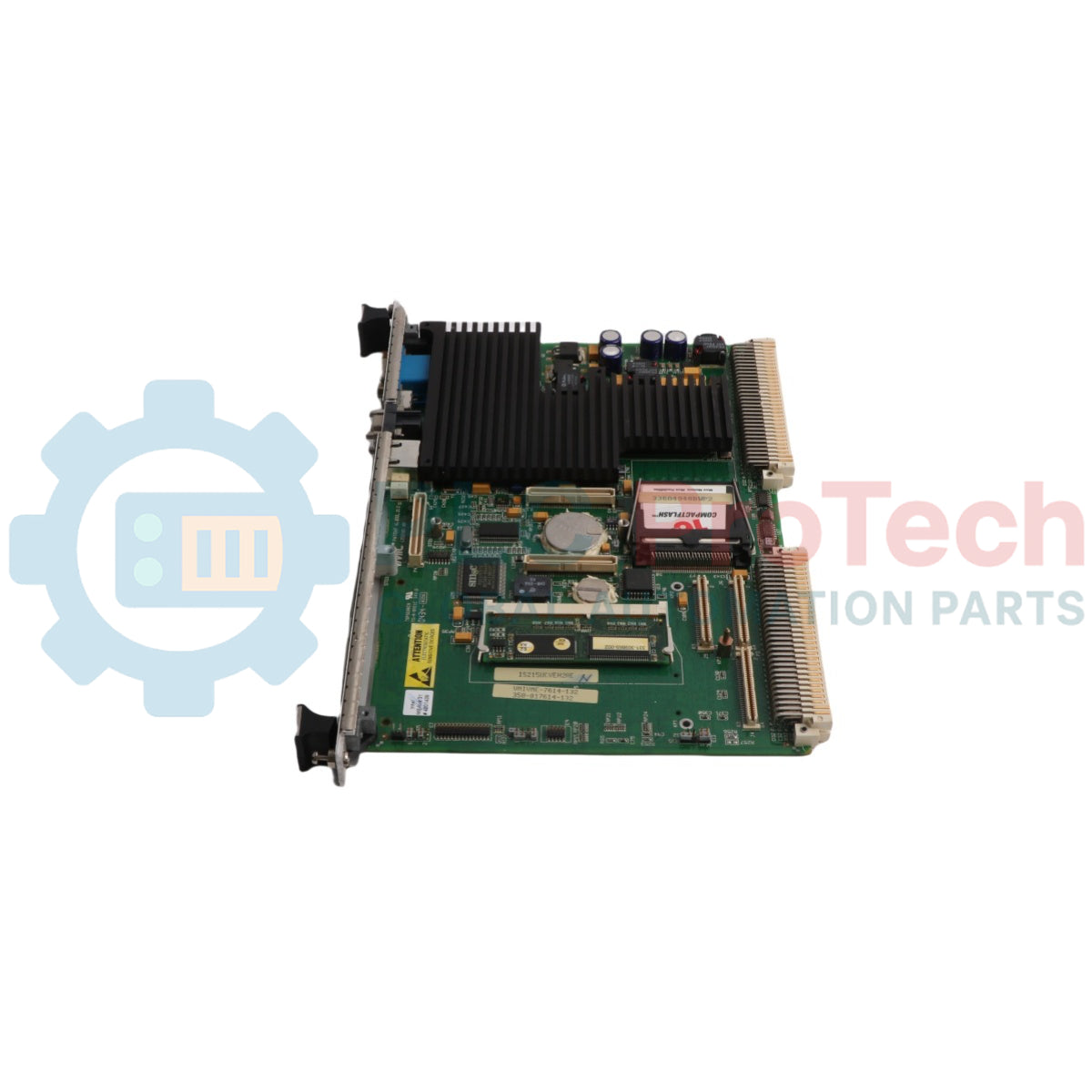

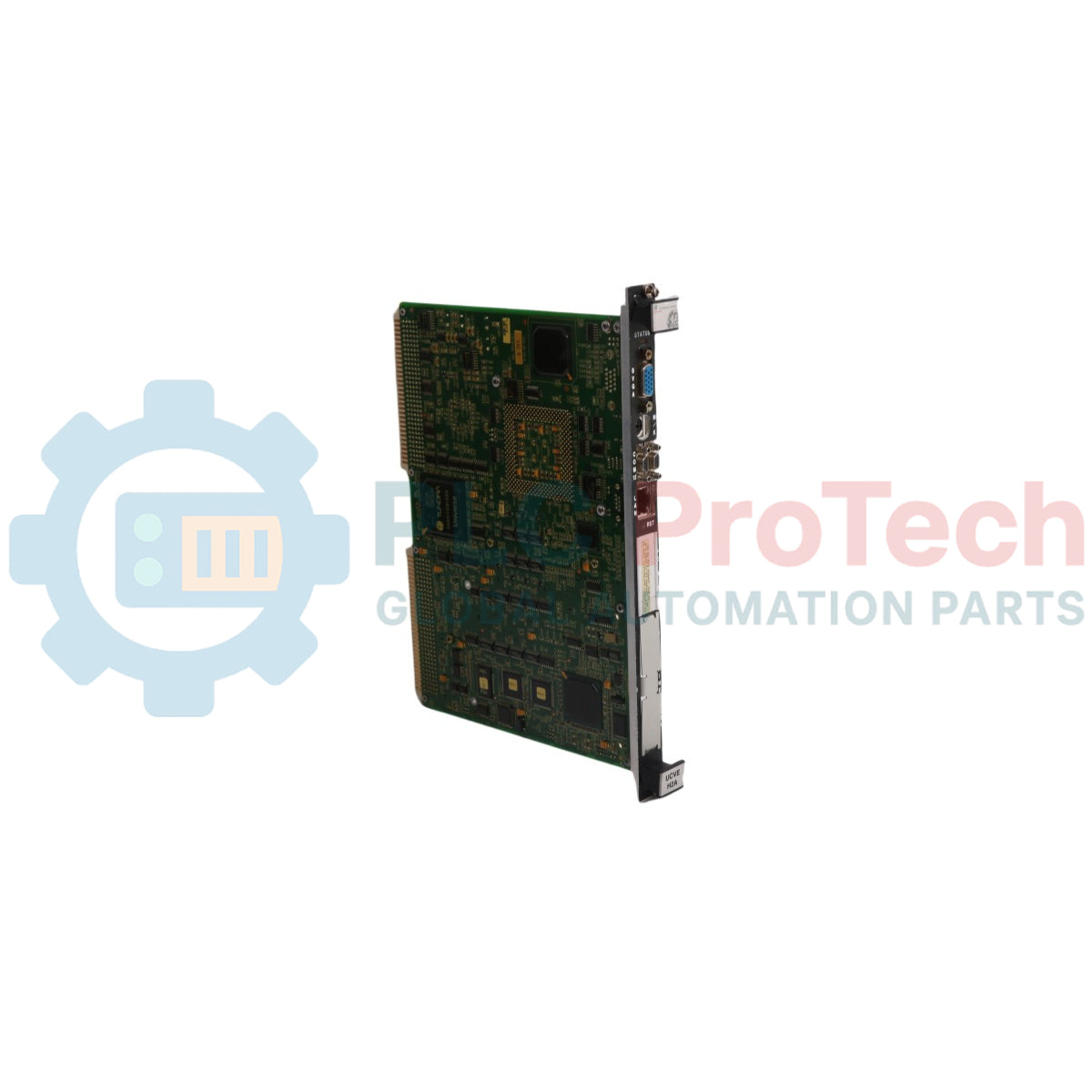

تُعد IS215UCCCH4A لوحة تحكم VME تصنعها شركة General Electric، وتشكل مكوّنًا أساسيًا من بنية التحكم في سلسلة Mark VIe. صُممت هذه التجميعة للتركيب داخل أنظمة التحكم في توربينات الغاز، إذ توفر مورد الحوسبة الأساسي اللازم لتشغيل كتل برمجيات التطبيقات ومعالجة بيانات القياس عن بُعد. ويُشار إليها أحيانًا على أنها لوحة بعامل شكل 3U compact PCI، وتدمج IS215UCCCH4A معالج Intel Pentium M بتردد 1.6 GHz، إلى جانب نظام ذاكرة يتكون من ذاكرة DRAM بسعة 256 MB وذاكرة فلاش بسعة 128 MB. تعمل أجهزة المعالجة بنظام التشغيل QNX Neutrino الحتمي لمعالجة التسلسل والحسابات في الوقت الفعلي. وبفضل تزويدها بستة منافذ على نمط Ethernet مثبتة مباشرة على اللوحة الأمامية، توفر اللوحة اتصالًا شبكيًا متعدد القنوات لتوزيع العمليات ومزامنتها عبر مكوّنات التوربين. وتكتشف إمكانات التشخيص المدمجة في المعالج أخطاء النظام أثناء إجراءات بدء التشغيل وتنزيل التطبيقات وحالات التنفيذ العادية، وتوجّه إشارات الإنذار مباشرة إلى مجموعة التحكم الرئيسية.
| المعامل | المواصفة |
|---|---|
| الشركة المصنّعة | General Electric |
| رقم الطراز | IS215UCCCH4A (التجميعة البديلة: IS215UCCC H4) |
| السلسلة | Mark VIe |
| نوع المنتج | بطاقة تحكم / لوحة تحكم VME |
| المعالج الدقيق | معالج Intel Pentium M بتردد 1.6 GHz |
| ذاكرة RAM مدمجة | ذاكرة DRAM بسعة 256 MB |
| الذاكرة غير المتطايرة | ذاكرة فلاش بسعة 128 MB |
| نظام التشغيل | QNX Neutrino |
| المعيار الشكلي للأجهزة | بنية PCI مدمجة / VME بحجم 3U |
| منافذ الاتصالات | 6 منافذ ذات نمط Ethernet (موسومة على الواجهة الأمامية) |
| لوحة فرعية مدمجة | IS200 EPMC |
| دليل التعليمات | GEH-6721G |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| خط جهد التغذية | التفاوت | استهلاك التيار (النموذجي) | استهلاك التيار (الحد الأقصى) |
|---|---|---|---|
| +5 V تيار مستمر | +5%، -3% | 4.5 A | 6.75 A |
| +3.3 V تيار مستمر | +5%، -3% | 1.5 A | 2.0 A |
| +12 V تيار مستمر | +5%، -3% | — | 50 mA |
| مكوّن الواجهة | الوظيفة / الوصف التقني |
|---|---|
| منافذ الواجهة الأمامية الستة | منافذ اتصالات ذات نمط Ethernet مع علامات وظيفية فردية موضحة على الواجهة الأمامية |
| ترابط الناقل الداخلي | تخطيط متعدد الدبابيس يربط بطاقة المعالج الأساسية بوحدة اللوحة الفرعية IS200 EPMC المصاحبة |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: General Electric
رقم المنتج: IS215UCCCH4A
Country of origin:الولايات المتحدة
نوع المنتج: لوحة تحكم VME
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1950ج
Dimensions: 130 مم × 130 مم × 85 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
