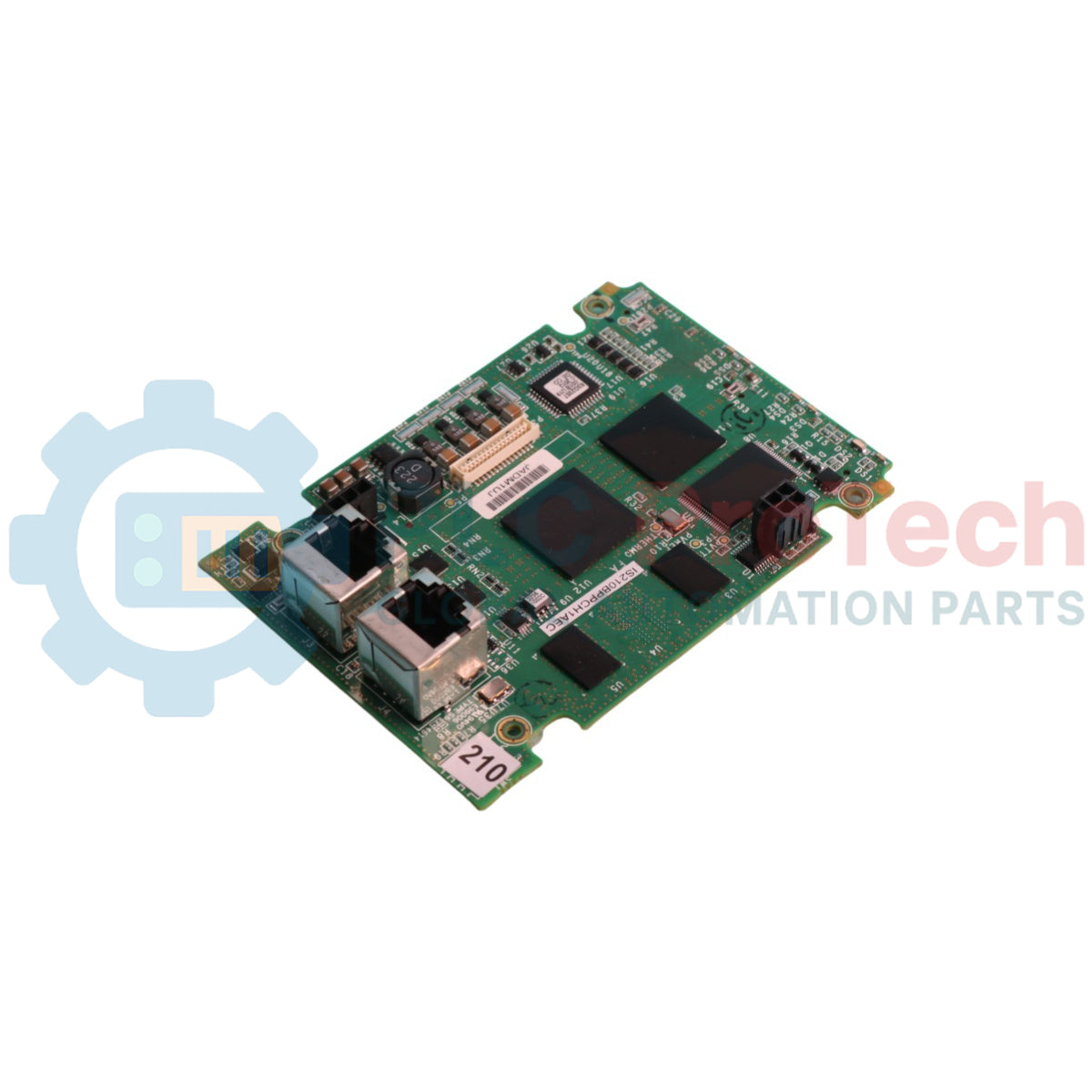

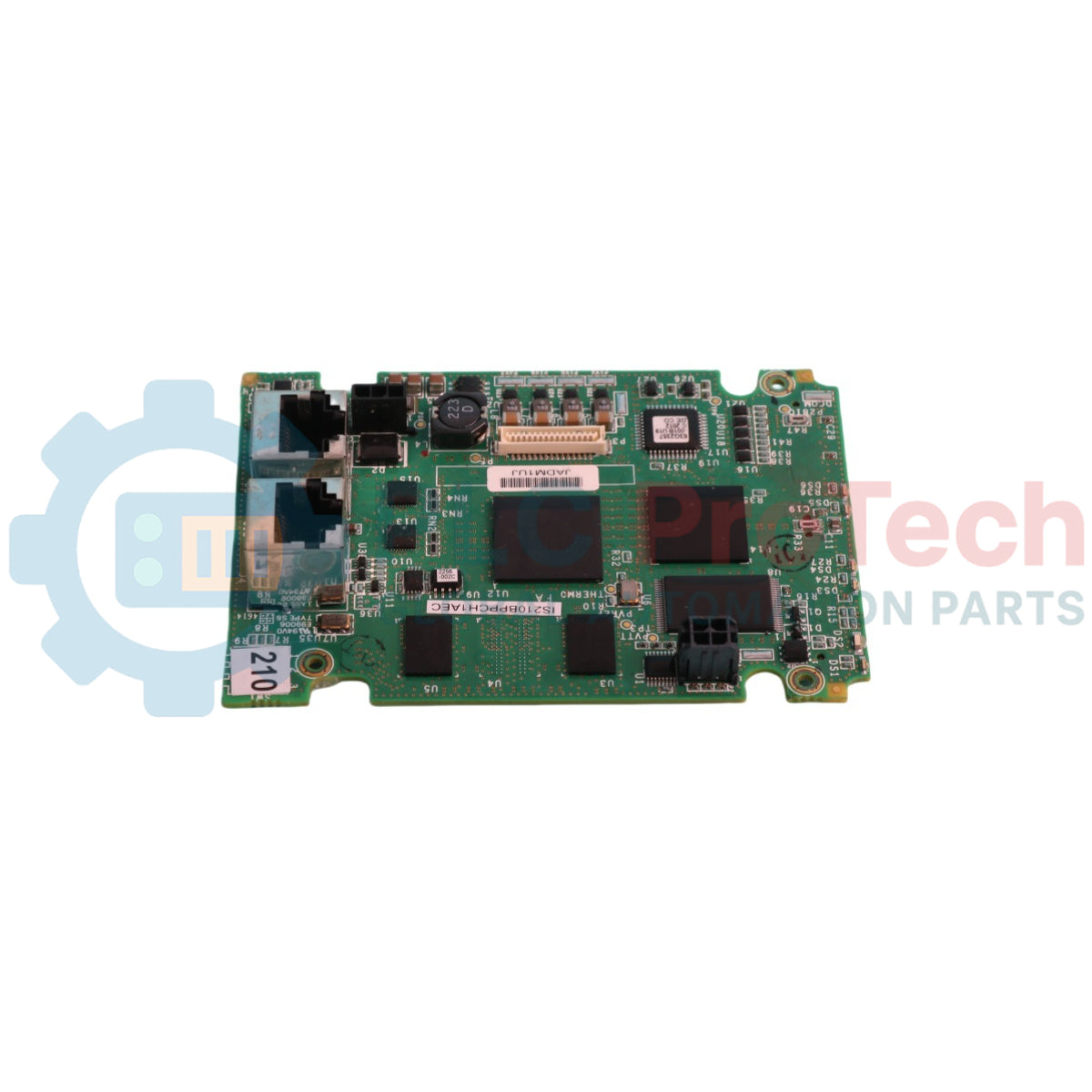

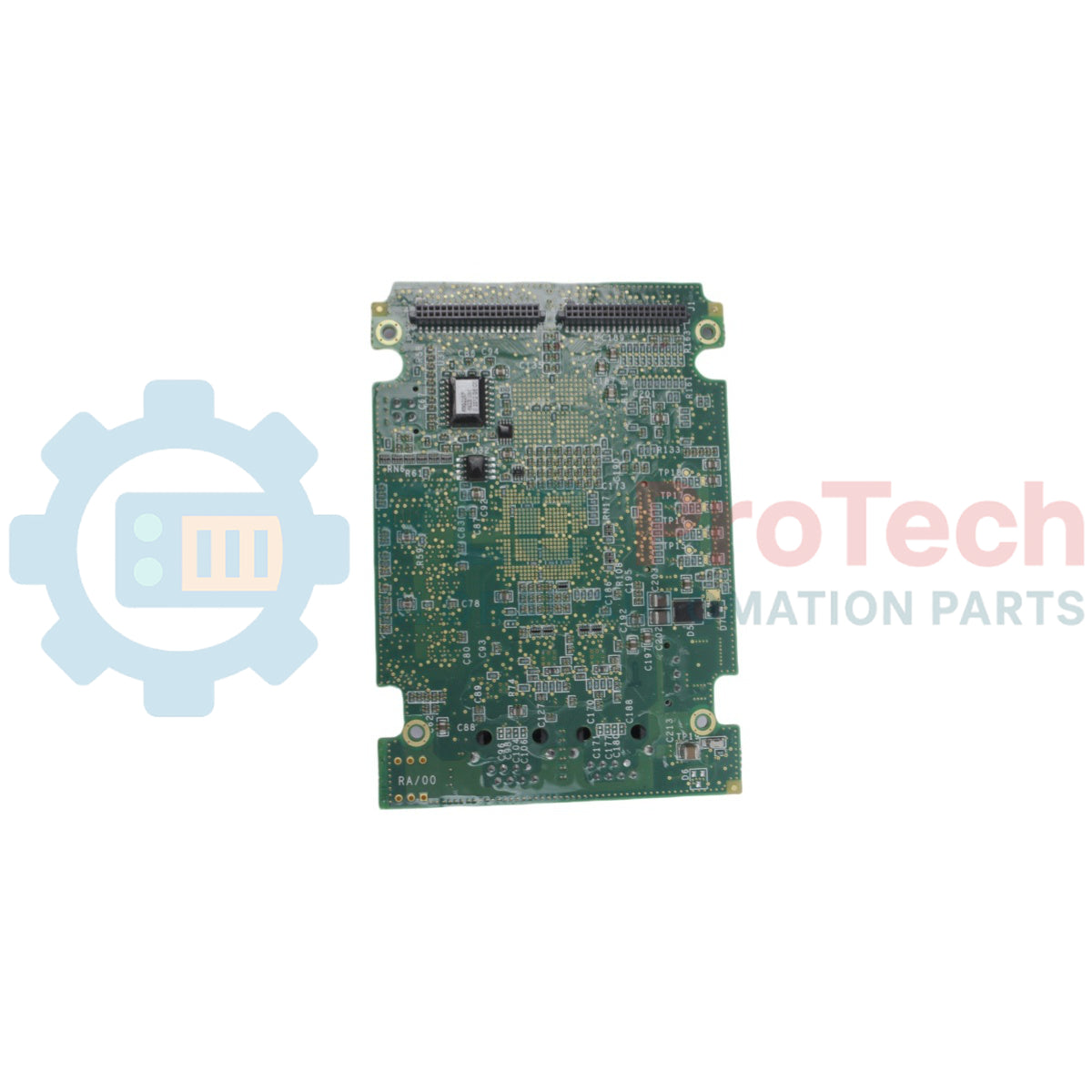

لوحة دوائر مطبوعة General Electric Mark VI‏ IS210BPPBH2B

SKU IS210BPPBH2B

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IS210BPPBH2B
Country of origin:الولايات المتحدة
نوع المنتج: لوحة دوائر مطبوعة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 29.2 سم × 13 سم × 2.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن لوحة IS210BPPBH2B هي لوحة ابنة مساعدة مصممة للدمج في نظام التحكم بالتوربينات Mark VI Speedtronic. وتعمل كلوحة إضافية متخصصة تُوصَل ميكانيكيًا وكهربائيًا بلوحة WETA رئيسية لدعم مسارات معالجة التحكم أو الحماية أو المراقبة. وتعمل لوحة الدوائر المطبوعة IS210BPPBH2B ضمن بنية وحدة التحكم المركزية، وتساعد في معالجة بيانات المستشعرات وحلقات التحكم في الوقت الفعلي لعمليات التوربينات الغازية والبخارية على مستوى المرافق. وتتصل البيانات التي تديرها أجهزة التحكم الأساسية بسلاسة بمحطات تشغيل تعتمد على Windows وتعمل ببرنامجي CIMPLICITY وControl System Toolbox عبر لوحات أطراف مخصصة.

الميزات

تصميم لوحة ابنة مساعدة مُهندَس للتثبيت مباشرة على لوحة WETA أساسية.
ثقوب مصنعية محفورة مسبقًا في الزوايا الأربع لاستيعاب التثبيت بمسامير المباعدة.
طلاء عازل مطبق على كامل تجميعة لوحة الدوائر المطبوعة للحماية البيئية من الغبار والرطوبة.
مكونات أجهزة مدمجة تشمل ترانزستورات، ومحثًا، ومحولًا، ومذبذبًا بلوريًا مخصصًا.
مصباحا LED للحالة موضوعان جنبًا إلى جنب على طول إحدى حواف اللوحة للتشخيص البصري المحلي.
نقاط اختبار متعددة للأجهزة (TP) موزعة عبر تخطيط الدائرة لأغراض التشخيص الهندسي والتحقق من الإشارات.

التطبيقات

أنظمة التحكم في التوربينات الغازية للخدمة الشاقة
شبكات حماية ومراقبة التوربينات البخارية
المعالجة المساعدة لوحدة التحكم Speedtronic Mark VI
تجميعات التوسعة الوظيفية للوحة WETA

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	General Electric (GE)
السلسلة	Mark VI Speedtronic
الاختصار الوظيفي	BPPB
رقم القطعة	IS210BPPBH2B
نوع المنتج	لوحة دوائر مطبوعة / لوحة ابنة
طلاء لوحة الدوائر المطبوعة	طلاء عازل
المراجعة الوظيفية	B
مؤشرات اللوحة	مكوّنا LED اثنان (2)، موضوعان جنبًا إلى جنب
مكونات الأجهزة	ترانزستورات، ومحث، ومحول، وبلورة/مذبذب، ونقاط اختبار (TP)
خصائص اللوحة	محيط مشكّل يتضمن فتحات محددة على طول ثلاث حواف
رموز التعريف	Type 6, E99006, FA/00
بلد المنشأ	الولايات المتحدة الأمريكية

التوصيلات/الواجهات

نوع الموصل	الوصف / الوظيفة
موصلات مقابس أنثى	مقبسان مدمجان للربط المحلي مع اللوحة الابنة
قابس أنثى متعدد المواضع	قابس ضيق واحد عالي الكثافة لتوجيه الإشارات متعددة النقاط
قابس أنثى ثلاثي المواضع	قابس واحد منخفض الكثافة لتوصيل الطاقة أو الإشارة المستهدف

إرشادات التركيب

التثبيت الميكانيكي: حاذِ الثقوب الأربعة المصنعية في زوايا اللوحة مع المباعدات المطابقة على لوحة WETA الأساسية. ثبّت اللوحة بإحكام باستخدام أربعة مسامير ملولبة. تجنب الشد المفرط لمنع حدوث تشققات إجهادية في الركيزة.
الاتجاه: تحقق من تطابق الفتحات الموجودة على الحواف الثلاث مع تخطيط الخلوص الميكانيكي لتجميعة اللوحة المضيفة قبل التثبيت.
الحماية من التفريغ الكهروستاتيكي: يجب على جميع العاملين تأريض أنفسهم باستخدام أساور معصم مناسبة قبل التعامل مع التجميعة، لحماية الترانزستورات والدوائر المتكاملة الحساسة المدمجة من التفريغ الكهروستاتيكي.
فحص التوصيلات: تأكد من إدخال المقبسين الأنثيين وموصلي القابس الأنثيين بالكامل وتثبيتهما في ضفيرتي التوصيل المتوافقتين قبل تشغيل وحدة التحكم.

FAQ

كيف تتصل هذه اللوحة بالنظام الأساسي ماديًا؟

تعمل اللوحة كلوحة فرعية تُثبَّت مباشرةً على لوحة WETA الرئيسية. وتُثبَّت ماديًا باستخدام أربعة مسامير ملولبة في دعامات عبر ثقوب محفورة مسبقًا تقع عند كل زاوية من زوايا البطاقة.

ما مؤشرات التشخيص المحلية المتاحة على العتاد؟

تحتوي اللوحة على مكوّنين من مصابيح LED محلية مرتبين جنبًا إلى جنب على طول إحدى حواف تجميعة الدائرة المطبوعة للمساعدة في التشخيص البصري، إلى جانب نقاط اختبار مادية متعددة.

ما أنواع الواجهات الكهربائية المدمجة في هذه الوحدة؟

تحتوي اللوحة على أربع نقاط واجهة أنثى منفصلة: موصلا مقبس أنثى، وقابس أنثى ضيق متعدد المواضع، وقابس أنثى ثلاثي المواضع.
