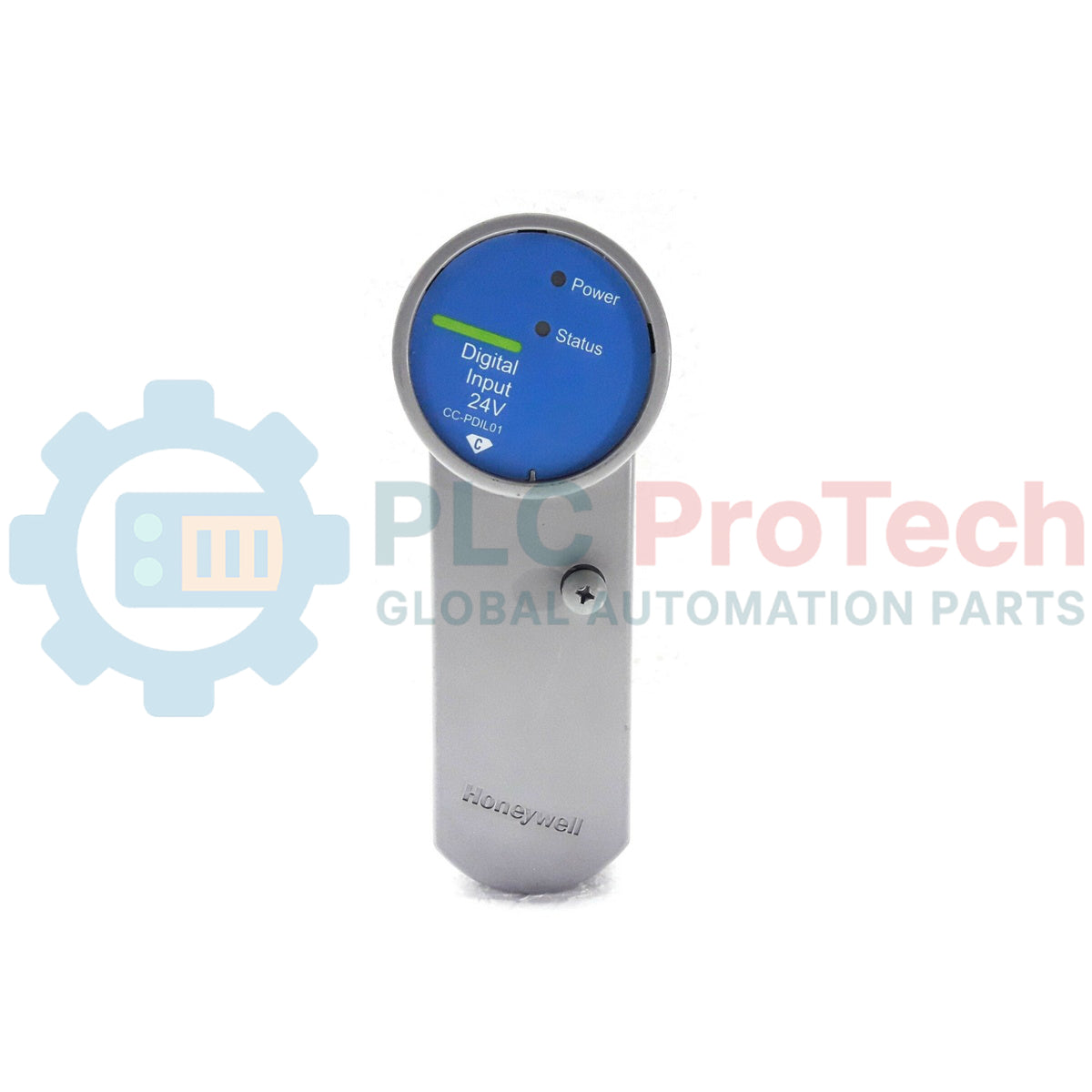

وحدة إدخال رقمي Series C من Honeywell، CC-PDIL01

الوصف

تتطلب معالجة إشارات حالة الحقل ضمن منصة Experion C300 أجهزة واجهة عالية الكثافة وموثوقة، وهو ما توفره Honeywell CC-PDIL01. تتميز وحدة الدخل الرقمي منخفض الجهد هذه من Series C بوجود 32 قناة دخل مصممة لاستقبال إشارات منفصلة بجهد 24 فولت تيار مستمر من أجهزة الحقل مثل مفاتيح الحدود، وأزرار الضغط، ونقاط التلامس المساعدة. وقد صُممت CC-PDIL01 للتكامل السلس مع مجموعة إنهاء الإدخال/الإخراج (IOTA) من Series C، حيث تعالج انتقالات الحالة السريعة وتنقل الحالة مباشرة إلى وحدة التحكم C300 عبر رابط الإدخال/الإخراج. ويقلل تصميمها المتين من تدهور الإشارة ويوفر مناعة عالية ضد الضوضاء الكهرومغناطيسية، مما يضمن تشغيلًا مستقرًا في البيئات الصناعية القاسية.

الميزات

• بنية عالية الكثافة: تضم 32 قناة دخل منفصلة في عامل شكل مدمج واحد لوحدة Series C لتحسين استغلال مساحة الخزانة.
• التوافق مع الجهد الموحّد: مصممة خصيصًا للإشارات الرقمية الاسمية بجهد 24 فولت تيار مستمر، بما يتوافق مع متطلبات أجهزة القياس الصناعية القياسية في الحقل.
• تهيئة كتلة IOM: تعمل ككتلة DI-24، مما يتيح البرمجة القياسية والتكامل التشخيصي ضمن Experion Control Builder.
• العزل الجلفاني: يوفر حواجز عزل قوية لحماية إلكترونيات جانب التحكم الحساسة من الارتفاعات المفاجئة والاضطرابات الكهربائية القادمة من جانب الحقل.
• التشغيل مع إمكانية الاستبدال أثناء العمل: يمكن استبدالها أثناء وجود الطاقة دون مقاطعة تشغيل وحدات الإدخال/الإخراج النشطة المجاورة على الناقل نفسه.

التطبيقات

• تكرير النفط والغاز: مراقبة مفاتيح الحدود للصمامات، وأقفال العمليات البينية، وحالات مبادِرات الإيقاف الطارئ.
• مصانع المعالجة الكيميائية: الربط مع مفاتيح الأمان المنفصلة، ومفاتيح مستوى السائل، ولوحات التحكم المحلية للمشغلين.
• مرافق توليد الطاقة: مراقبة نقاط تلامس المرحلات المساعدة، وحالات قواطع الدائرة، ومدخلات تسجيل تسلسل الأحداث.
• معالجة المياه ومياه الصرف: تتبّع حالات تشغيل المضخات، ومواضع الصمامات، وانتقالات الإشارات الرقمية لمفاتيح التدفق.

المواصفات الفنية

رؤى هندسية تجريبية

النماذج البديلة والتوافق

صُممت وحدة CC-PDIL01 للتركيب على تجميعات إنهاء الإدخال والإخراج Series C (IOTAs) المحددة، مثل CC-TDIL01 (غير مطلي بطبقة واقية) أو CC-TDIL11 (مطلي بطبقة واقية) من IOTAs للإدخال الرقمي ذات 32 قناة. عند ترحيل أنظمة Experion القديمة، تعمل وحدة CC-PDIL01 كبديل وظيفي مباشر من Series C لبطاقات DI24V الأقدم المعتمدة على PMIO، مع توفير تقليل ملحوظ في الحجم وتحسين تشخيصات اللوحة الخلفية. تأكد من أن إصدار نظام Experion يطابق إصدار البرنامج الثابت الأدنى المطلوب لوحدة التحكم C300 أو يتجاوزه، حتى يتمكن النظام من التعرّف على هذه الوحدة وتهيئتها بنجاح.

مخاطر التطبيق وملاحظات هندسية

من المشكلات الشائعة في الموقع حلقات التأريض في جانب المجال. ونظرًا إلى تجميع القنوات الـ32 ضمن مسارات إرجاع مشتركة على IOTA، فإن استخدام عدة مصادر طاقة خارجية مستقلة وغير معزولة بجهد 24 VDC قد يؤدي إلى تيارات دورانية وتفعيل زائف للقنوات. ويوصى بشدة باشتقاق طاقة الحلقات من مصدر طاقة مركزي redundant بجهد 24 VDC. بالإضافة إلى ذلك، عند تركيب الوحدة في بيئات عالية الاهتزاز، تأكد من ضبط عزم براغي التثبيت في الغلاف البلاستيكي بدقة وفق مواصفات Honeywell (0.5 Nm) لمنع حالات الانفصال الجزئي على طول موصلات حافة البطاقة في IOTA.

نصائح التشغيل التجريبي والتوصيلات

أثناء التشغيل التجريبي، تحقق من ضبط معلمة زمن مرشح الإدخال (إزالة الارتداد) في Experion Control Builder. قد لا تعمل القيمة الافتراضية على تصفية ارتداد نقاط التلامس في مفاتيح الحد الميكانيكية الأقدم، مما قد يؤدي إلى انتقالات حالة عالية التردد في سجل الإنذارات. عادةً ما تؤدي زيادة زمن مرشح البرنامج إلى 10–20 ميلي ثانية إلى حل هذه المشكلة دون إدخال تأخير حرج في العملية. ولتشخيص مشكلات التوصيلات، تشير مصابيح LED الموجودة في واجهة الوحدة إلى الحالة؛ إذ يؤكد مؤشر OK الأخضر الثابت نجاح الاتصال باللوحة الخلفية، بينما يشير مؤشر LED الكهرماني أو الأحمر الوامض إلى عطل موضعي في الأجهزة أو عدم تطابق في الإعداد.
