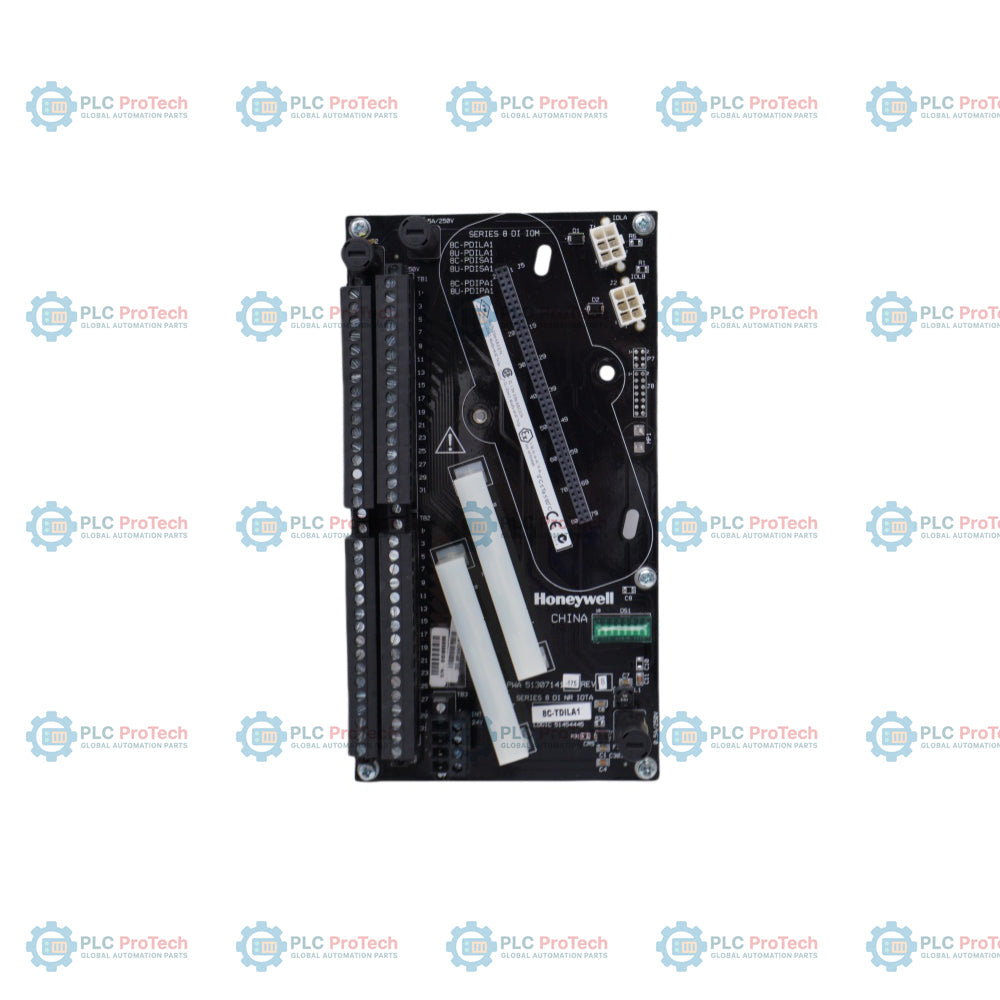

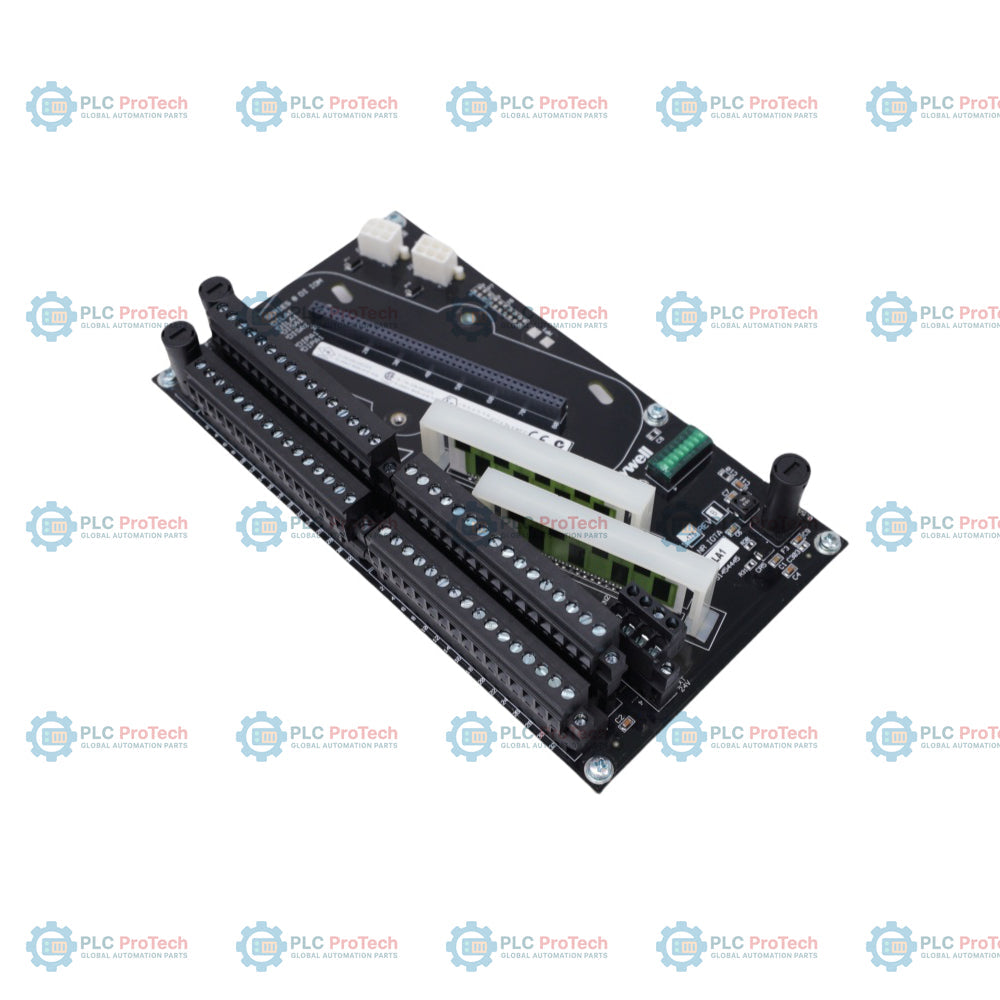

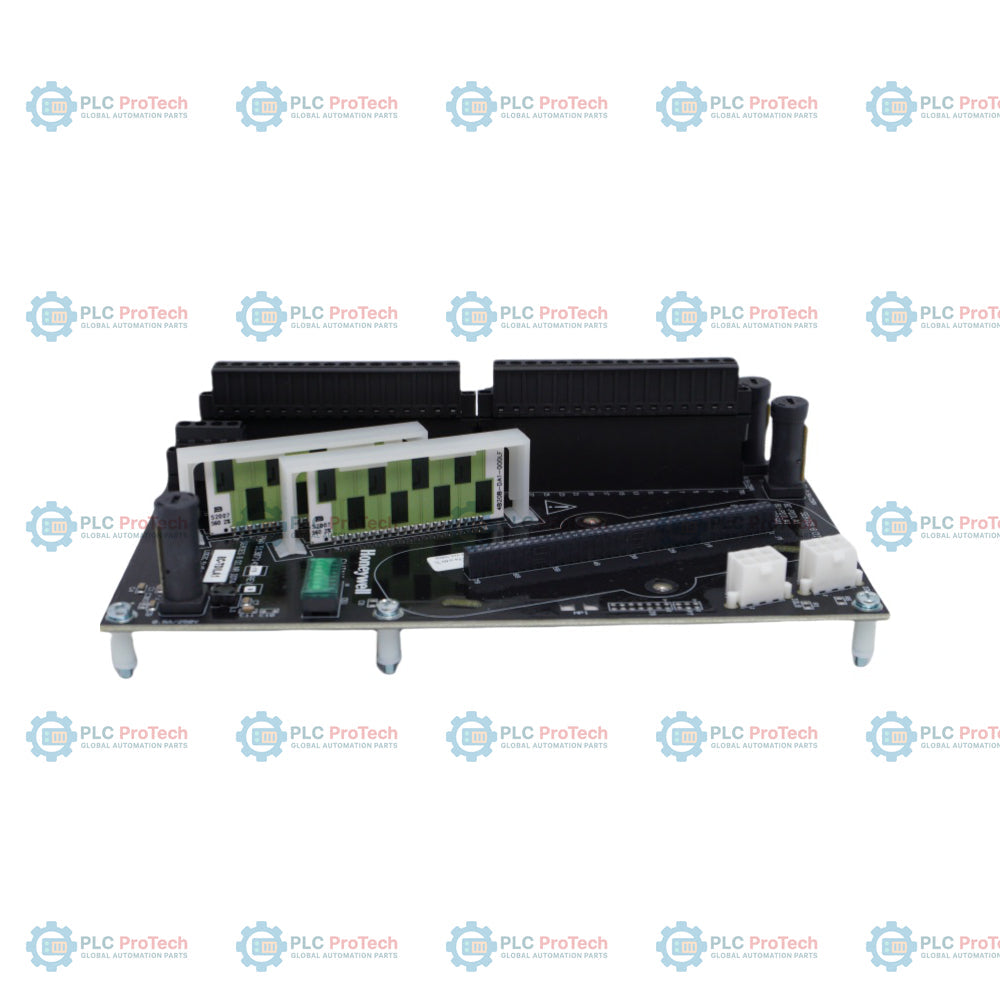

وحدة إدخال رقمية IOTA ‏Honeywell Experion PKS 8C-TDILA1 (51307141-175)

نظرة عامة على المنتج

إن مجموعة إنهاء الإدخالات الرقمية  Honeywell 8C-TDILA1 (51307141-175)  عالية الكثافة، وتنتمي إلى عائلة الإدخال/الإخراج  Experion PKS Series 8 . تعمل هذه الوحدة كأساس مادي وكهربائي لوحدة الإدخال الرقمي  8C-PDILA1 ، وتوفر اكتساب إشارات منفصلة عبر 32 قناة. وقد صُممت للتوصيل بملامسات ميدانية مثل أزرار الضغط، ومفاتيح الحد، وملامسات المساعدة لبادئات تشغيل المحركات. تتميز  8C-TDILA1  بالاتجاه الرأسي المميز للسلسلة Series 8، ما يحسّن استغلال مساحة الخزانة ويعزز الإدارة الحرارية من خلال الحمل الحراري الطبيعي. ويتميز هذا الطراز المحدد، الذي يحمل رقم الجزء  51307141-175، بطبقة طلاء واقية مطابقة من الفئة G3 مطبقة في المصنع، ما يجعله مقاومًا للغازات المسببة للتآكل والبيئات عالية الرطوبة الشائعة في مصافي النفط ومصانع المعالجة الكيميائية.

التهيئة الفنية

تم تحسين بنية  8C-TDILA1 (51307141-175)  لمعالجة الإشارات بسرعة عالية وتبسيط الصيانة الميدانية.

• واجهة أحادية الطرف ذات 32 قناة: توفر توصيلات طرفية لما يصل إلى 32 مدخلًا منفصلًا، مع مشاركة خط رجوع مشترك لزيادة كثافة التوصيلات.

• طلاء واقٍ مطابق من الفئة G3: تضمن اللاحقة "175" معالجة اللوحة لتحمل الظروف البيئية القاسية، وحمايتها من التآكل الناتج عن كبريتيد الهيدروجين (H2S) والكلور (Cl2).

• هيكل رأسي: يُثبَّت على حامل Series 8، ما يتيح تصميمًا نحيفًا للإدخال/الإخراج ويقلل بصورة ملحوظة من المساحة الإجمالية لخزانة نظام التحكم الموزع.

• إدارة طاقة مدمجة: توزع طاقة الإثارة الميدانية بجهد 24 VDC على ملامسات الإدخال مع الحفاظ على العزل الكهربائي لوحدة التحكم C300.

• صيانة مبسطة: يتيح تصميم IOTA استبدال وحدة الإدخال/الإخراج الإلكترونية دون التأثير في التوصيلات الميدانية المتصلة بالكتل الطرفية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تدعم 8C-TDILA1 تهيئات وحدات الإدخال الزائدة عن الحاجة؟

لا. إن 8C-TDILA1 هي IOTA "مفردة"، ما يعني أنها تدعم وحدة 8C-PDILA1 واحدة فقط. أما في التطبيقات الزائدة عن الحاجة التي تراقب فيها وحدتان نقاط المجال الـ32 نفسها، فيجب استخدام الإصدار الزائد عن الحاجة، وهو  8C-TDILB1.

ما جهد الإثارة الميدانية الذي توفره IOTA هذه؟

صُممت IOTA هذه للمدخلات الرقمية المنفصلة بجهد 24 VDC. وعادةً ما تُؤخذ طاقة 24 VDC من مصدر طاقة النظام عبر ناقل حامل Series 8، ثم تُوزع على الملامسات الميدانية عبر أطراف IOTA.

هل يمكنني استخدام IOTA هذه في بيئة غير مسببة للتآكل؟

نعم. رغم أن الطلاء G3 (51307141-175) مصمم للبيئات القاسية، فإنه متوافق تمامًا مع بيئات غرف التحكم القياسية. كما يوفر طبقة حماية إضافية ضد الرطوبة غير المتوقعة أو الملوثات المحمولة جوًا.

دليل الهندسة والتركيب

• تنظيم التوصيلات الميدانية: نظرًا إلى كثافة القنوات البالغة 32 قناة، استخدم أسلاكًا دقيقة متعددة الشعيرات مع نهايات كبس لجميع التوصيلات بأطراف الضغط. ويُعد وضع الملصقات بوضوح وتنظيم مجاري الأسلاك أمرين أساسيين لمنع التداخل المتبادل وتسهيل استكشاف الأعطال مستقبلًا.

• سلامة التأريض: تأكد من تثبيت IOTA بإحكام في حامل Series 8 ومن ربط الحامل بقضيب تأريض الأجهزة. ويُعد التأريض السليم أمرًا بالغ الأهمية لكي تعمل دوائر الحماية الداخلية من زيادة التيار بصورة صحيحة أثناء الاضطرابات العابرة في الجانب الميداني.

• الخلوصات الحرارية: حافظ على الخلوص الموصى به، البالغ 150 mm، أعلى صف IOTA وأسفله. إذ يعتمد التصميم الرأسي على "تأثير المدخنة" للتبريد؛ وقد يؤدي إعاقة تدفق الهواء إلى تكوّن نقاط ساخنة موضعية وتعطل مبكر لوحدة الإدخال/الإخراج المركبة.
