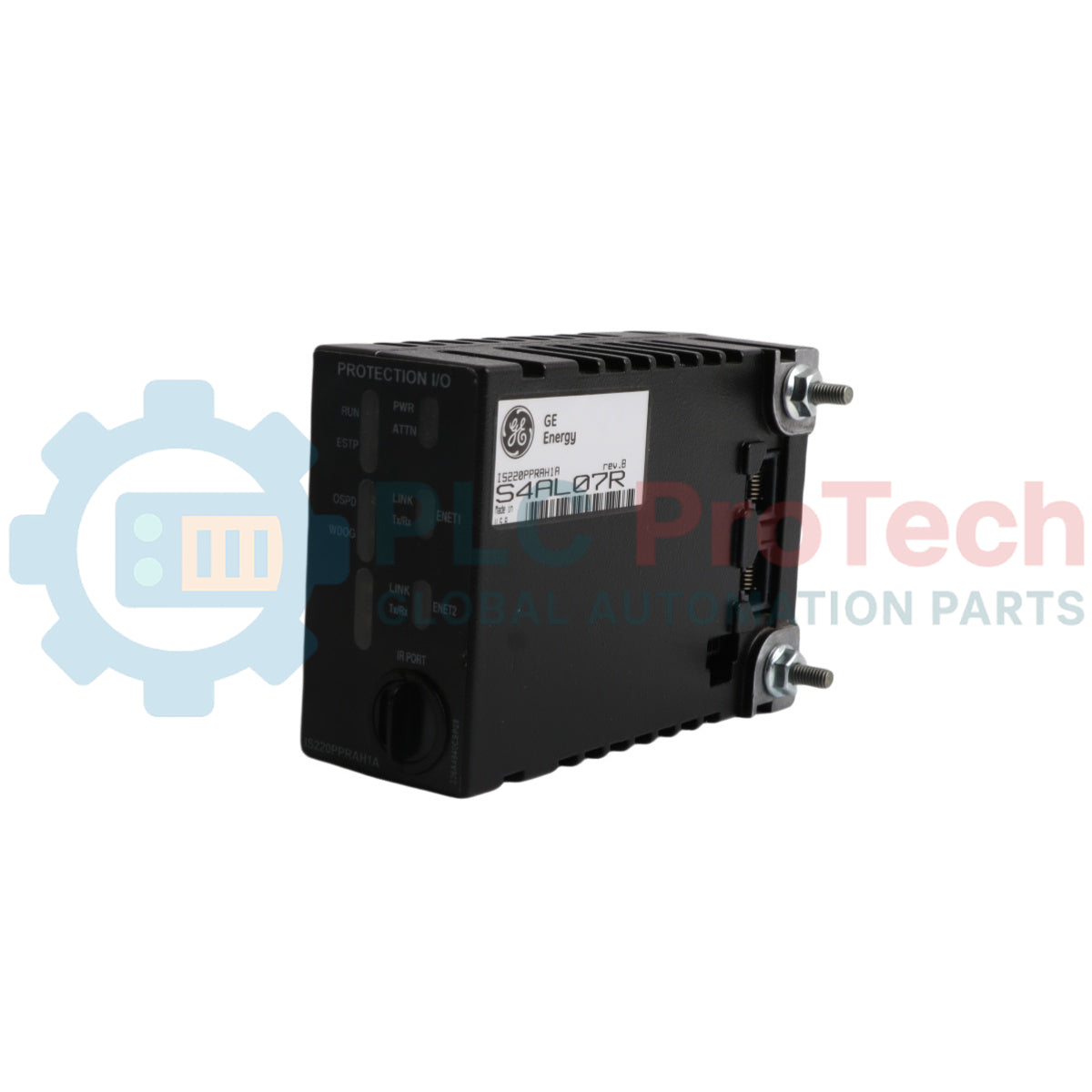

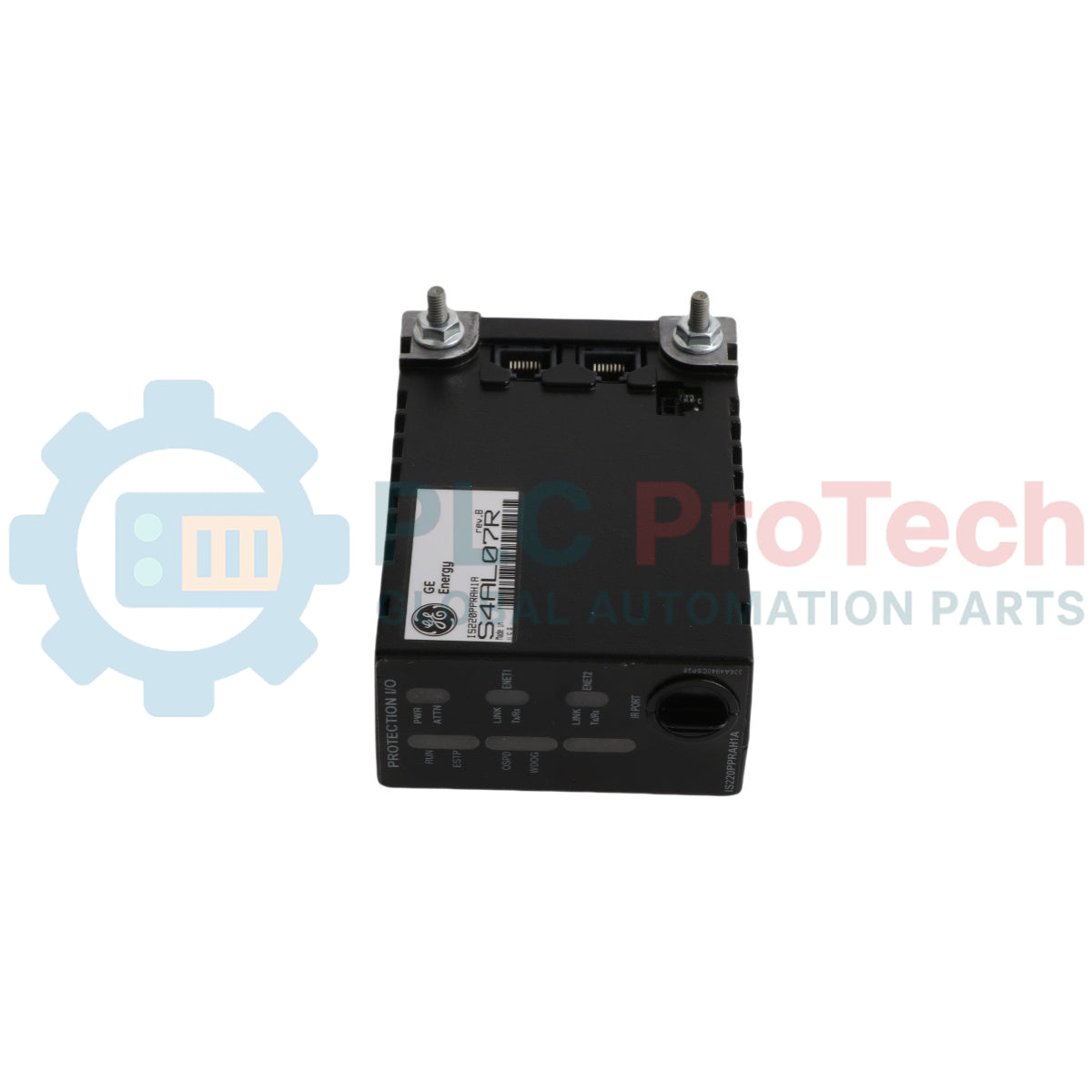

وحدة I/O حماية التوربين الاحتياطية جنرال إلكتريك Mark VIe IS220PPROS1B

النظام الفرعي والقيمة التشغيلية الحرجة

يُعد IS220PPROS1B (IS220PPROS1B) وحدة إدخال/إخراج لحماية التوربينات ذات موثوقية عالية وأهمية حرجة للسلامة، مصممة لمنصة التحكم General Electric Mark VIe. يتصل هذا الكتلة المعالجة الموزعة مباشرة بلوحات طرفية مخصصة لتنفيذ وظائف الطوارئ المستقلة القائمة على الأجهزة، مثل عمليات الفصل الطارئ، واكتشاف السرعة الزائدة الميكانيكية، وروتينات التباطؤ الطارئ. يعمل IS220PPROS1B (IS220PPROS1B) ضمن قطاعات المرافق عالية المخاطر مثل محطات الطاقة الحرارية الكبيرة، ومنشآت التوليد النووي، ومجمعات تكسير الغاز البتروكيماوي، ويوفر طبقة حماية مستقلة عن المعالجات الأساسية للتحكم. من خلال الحفاظ على هيكل توجيه ثلاثي التكرار محلي (TMR) عبر لوحاته الطرفية، يراقب الوحدة حساسات السرعة الحرجة وأقفال الفصل في الوقت نفسه. تضمن هذه المنطق السريع الفصل الفوري للتوربينات أثناء ظروف السرعة الزائدة الخطرة، مما يحمي الأصول الدوارة التي تقدر بملايين الدولارات ويقضي على توقف التشغيل غير المتوقع.

هيكل السلامة المادي والتوصيل الطرفي

يركز التصميم الفيزيائي والإلكتروني لوحدة IS220PPROS1B على مراقبة السلامة المقاومة للأخطاء والامتثال الصناعي المتين.

• إقران شامل للوحات الطرفية: مصممة للتركيب المباشر على لوحات طرفية ملحقة متخصصة، تدعم كل من الإعدادات البسيطة المدمجة وكتل التكوين الثلاثي التكرار الكاملة بما في ذلك سلسلة SPRO وTPRO وTREA.

• اتصال إيثرنت مزدوج: تضم منفذي IONet لتوفير اتصالات إيثرنت حتمية واحتياطية، تمرر إشارات التشخيص إلى شبكة التحكم Mark VIe الإشرافية دون فقدان حلقات السلامة المحلية.

• شهادة المناطق الخطرة: مصممة لتحمل عمليات التشغيل القاسية، وتحمل تصنيفات مقاومة اللهب العالمية من الفئة I، القسم 2 والمنطقة 2 ATEX للسماح بالوضع الآمن بالقرب من غلاف التوربين الفعلي.

المعلمات الميكانيكية والحرارية ومعايير الامتثال

الأسئلة الشائعة لخدمة الميدان

ما لوحة الطرفية الملحقة التي يجب اختيارها لتوصيل مرحل الفصل الطارئ القياسي؟

يعتمد الاختيار على هيكلك. لأنظمة حماية مرحل الفصل الطارئ النموذجية للتوربينات، يتم إقران الوحدة بلوحات IS200TPRO أو IS200TREA. تتصل لوحة TPRO مباشرة بمستشعرات السرعة المغناطيسية السلبية وتتعامل مع جهات اتصال التباطؤ الطارئ، بينما توفر TREA مسارات تنفيذ خاصة للفصل لصمامات تزييت التوربين وخطوط الهيدروليك.

ما الإجراءات التي يجب اتخاذها إذا تم تفعيل علم إنذار حراري لمنطقة ATEX 2؟

تحقق من أن درجة الحرارة المحيطة بوحدة الوحدة لم تتجاوز الحد الأعلى الصارم +65 درجة مئوية. تأكد من أن مراوح التهوية الداخلية للخزانة تعمل، وأن فتحات تدفق الهواء الحراري خالية من العوائق، وأن المكونات المجاورة التي تشع حرارة تحافظ على مسافة هيكلية كافية.

كيف تتم إدارة مزامنة البرنامج الثابت عند استبدال وحدة قديمة؟

يدعم نظام Mark VIe تنزيل المعلمات تلقائياً. عند تثبيت وحدة IS220PPROS1B جديدة أصلية على اللوحة الطرفية النشطة وربطها بشبكة IONet، يتعرف المتحكم الرئيسي على عنوان جهاز الأجهزة ويدفع تلقائياً إصدار البرنامج الثابت المحدد ومعلمات ملف السلامة إلى البطاقة.

دليل الهندسة والتركيب

• الاقتران الميكانيكي للوحة الطرفية:

  عند ربط وحدة IS220PPROS1B بلوحة الطرفية المرتبطة بها، قم بمحاذاة دبابيس التوجيه البلاستيكية بعناية قبل تركيب موصلات d-sub عالية الكثافة. ثبت البراغي المدمجة بقوة عزم قياسية تبلغ 1.2 نيوتن متر. تؤدي البراغي الفضفاضة إلى تدهور الترابط الهيكلي، مما يسبب إشارات أرضية متقطعة وإنذارات فصل غير مرغوب فيها أثناء اهتزاز التوربين العالي.

• سلامة الدرع والتأريض عالي التردد:

  يجب أن تستخدم جميع خطوط مستشعرات السرعة السلبية وخطوط التقاط السرعة التي تمر إلى لوحات TPRO أو SPRO دروعاً مضفرة عالية الكثافة منفصلة. اربط درع الكابل فقط عند نقطة قضيب التأريض في لوحة الطرفية. يؤدي تأريض كلا طرفي الدرع بشكل غير صحيح إلى إنشاء حلقات تأريض هيكلية، مما يسبب تداخل كهرومغناطيسي قد يؤدي إلى قراءات سرعة زائدة خاطئة.

• إدارة الغلاف البيئي للمناطق القابلة للانفجار:

  للحفاظ على صلاحية شهادات ANSI/ISA-12.12.01-2015 وEN60079-15 بدون أدوات، يجب أن تقيم وحدة الإدخال/الإخراج هذه بالكامل داخل غلاف صناعي محكم الأدوات بمستوى IP54 أو أعلى. تحمي هذه الخطوة وصلات الدائرة من المواد الكيميائية المحمولة جواً، وتراكم الغبار الثقيل، ومستويات الرطوبة التي تتجاوز الحدود غير المكثفة.
