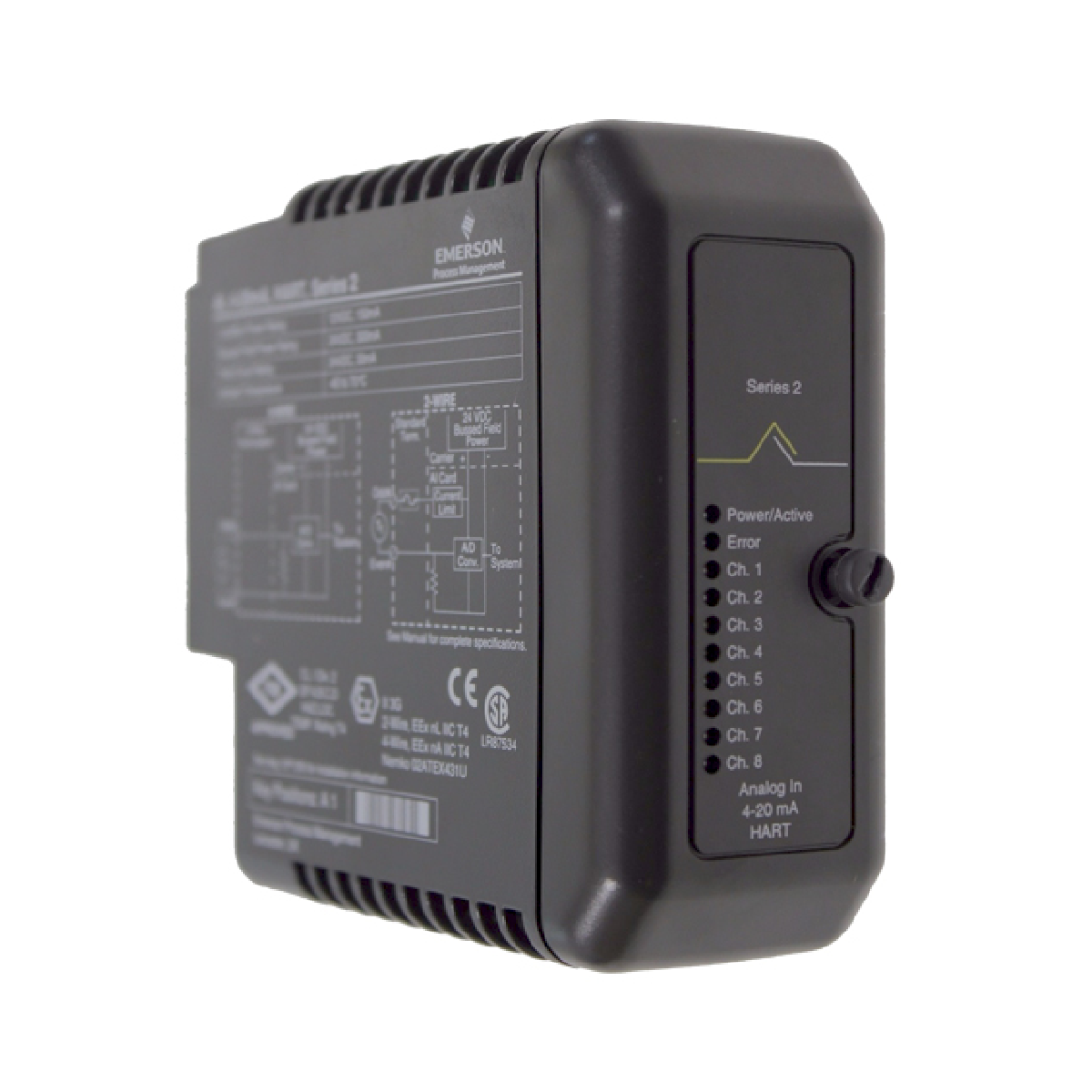

نظام Emerson DeltaV بإدخال تناظري AI ‏8 قنوات HART احتياطي KJ3222X1-BA1 VE4033S2B1

نظرة عامة على المنتج

يشكّل كل من  KJ3222X1-BA1 (KJ3222X1BA1) وVE4033S2B1 (VE4033S2B1) حلاً عالي التوافر للإدخال التناظري لنظام الأتمتة الرقمية DeltaV Series 2. وقد صُمّمت هذه التجميعة ذات القنوات الثماني والمتوافقة مع HART بتيار 4-20 mA للعمليات الصناعية الحرجة، حيث تُعد سلامة الإشارة واستمرارية التشغيل أمراً لا يقبل التنازل، مثل معالجة الهيدروكربونات، والتصنيع الكيميائي المتخصص، وقطاعات مرافق الطاقة. ومن خلال إقران بطاقة الإدخال/الإخراج المتكررة بكتلة الإنهاء المخصصة  VE4033S2B1 ، يوفر النظام واجهة متينة لأجهزة الحقل «الذكية». ويتيح هذا التكوين الحصول المتزامن على متغيرات العملية الأساسية وبيانات تشخيص HART المهمة، مما يمكّن مشغلي المصنع من إجراء الصيانة التنبؤية وتهيئة الأجهزة عن بُعد دون تعطيل حلقات التحكم النشطة.

التكوين الفني (تحليل متعمق)

صُمّمت البنية المتكررة لهذا النظام من Series 2 للقضاء على نقاط التعطل المفردة في النظام الفرعي للإدخال/الإخراج.

• آلية التكرار: إن كتلة الإنهاء  VE4033S2B1 مجهزة بمفاتيح ترميز وأسلاك مخصصة لدعم بطاقتي KJ3222X1-BA1 في زوج متكرر. وفي وضع «نشط/احتياطي»، تراقب البطاقة الاحتياطية باستمرار حالة البطاقة النشطة وحلقة الحقل، وتنفذ تحويلاً سلساً خلال أجزاء من الثانية عند اكتشاف عطل في الأجهزة.

• التمرير الرقمي لـ HART: تحتوي كل قناة من القنوات الثماني على مودم HART داخلي مستقل. ويتيح ذلك لنظام DeltaV تمرير الإشارات الرقمية بشفافية من أجهزة الإرسال الحقلية إلى برنامج حلول إدارة الأصول (AMS)، مما يسهّل تحليل بصمة الصمامات ومعايرة مدى أجهزة الإرسال.

• تهيئة الإشارة: تستخدم البطاقة عزلاً جلفانياً وترشيحاً متقدمين لحماية الناقل المحلي الداخلي من التداخل الكهرومغناطيسي (EMI) الناجم عن الحقل وارتفاعات الجهد العابرة.

• تصميم محدود الطاقة: حصلت التجميعة على اعتماد للاستخدام في المواقع الخطرة من المنطقة 2 والفئة 1، القسم 2، مع توفير ميزات أمان تحد التيار للعُقد محدودة الطاقة.

المواصفات الفنية

الأسئلة الشائعة الفنية

السؤال 1: ما الوظيفة الأساسية لـ VE4033S2B1 في هذه المجموعة المتكررة؟

الإجابة 1: إن VE4033S2B1 هو واجهة الأجهزة المتخصصة التي تصل أسلاك الحقل فعلياً بكلتا بطاقتي الإدخال/الإخراج المتكررتين. ويضمن مشاركة الإشارة الصادرة من جهاز حقلي واحد بشكل صحيح بين الوحدة النشطة والوحدة الاحتياطية، من دون حالات عدم تطابق في المعاوقة.

السؤال 2: هل يمكن استبدال KJ3222X1-BA1 أثناء تشغيل العملية؟

الإجابة 2: رغم أن النظام يدعم التكرار، ينبغي فصل طاقة الحقل عن كتلة الإنهاء المحددة قبل فصل الجهاز. وفي التكوين المتكرر، تحافظ البطاقة الاحتياطية على التحكم، إلا أن الالتزام الصارم بإجراءات إزالة الأجهزة من المناطق الخطرة (وثيقة Emerson رقم 12P2046) مطلوب.

السؤال 3: هل يدعم النظام أجهزة إرسال ثنائية الأسلاك ورباعية الأسلاك؟

الإجابة 3: صُمّم هذا التكوين أساساً لأجهزة الإرسال ثنائية الأسلاك، حيث توفر البطاقة طاقة الحقل المجمعة بجهد 24 VDC. أما بالنسبة إلى الأجهزة رباعية الأسلاك، فتأكد من توصيل مصدر الطاقة الخارجي بشكل صحيح إلى المشترك في كتلة الإنهاء.

دليل الهندسة والتركيب

• محاذاة مفاتيح الترميز الدوارة: قبل تثبيت البطاقات، تأكد من ضبط مفاتيح الترميز الدوارة على كتلة VE4033S2B1 على الموضع  A1 . وتمنع ميزة الأمان الميكانيكية هذه تركيب أنواع إدخال/إخراج غير متوافقة، مما قد يؤدي إلى تلف دائرة الحقل.

• إقران الوحدات المتكررة: لإنشاء مجموعة متكررة وظيفية، يجب تركيب وحدتي KJ3222X1-BA1 على كتلة VE4033S2B1 نفسها. وتأكد من أن البطاقتين من السلسلة والمراجعة نفسيهما للحفاظ على إمكانات التحويل السلس.

• إنهاء التوصيلات: استخدم سلكاً بمقطع 1.5 mm2 (بحد أقصى) مع أطراف كبس للأسلاك عند أطراف التوصيل اللولبية. وتأكد من تأريض أغلفة كابلات الحقل بشكل صحيح عند قضيب تأريض الحامل، وليس عند كتلة الإنهاء، لتجنب حلقات التأريض.

المزايا الهندسية

يوفر الجمع بين KJ3222X1-BA1 وVE4033S2B1 متانة فائقة في البيئات المسببة للتآكل المصنفة G3. كما يتيح نطاق درجة حرارة التشغيل الواسع (-40 إلى +70 درجة مئوية) وضع النظام في حاويات حقلية غير مدفأة، مما يقلل تكاليف البنية التحتية. وعلاوة على ذلك، يوفر تكامل HART في Series 2 أساساً «مواكباً للمستقبل» لمبادرات إنترنت الأشياء الصناعي (IIoT)، إذ يتيح للمستخدمين استخراج البيانات التشخيصية غير المستغلة من أصول الحقل دون إضافة أجهزة تعدد إرسال ثانوية. ويجعل التصميم عالي الكثافة ومقاومة الصدمات لمدة 11 ms (10 g) هذه التجميعة مثالية للخزائن المدمجة الموجودة بالقرب من الآلات الدوارة الثقيلة.
