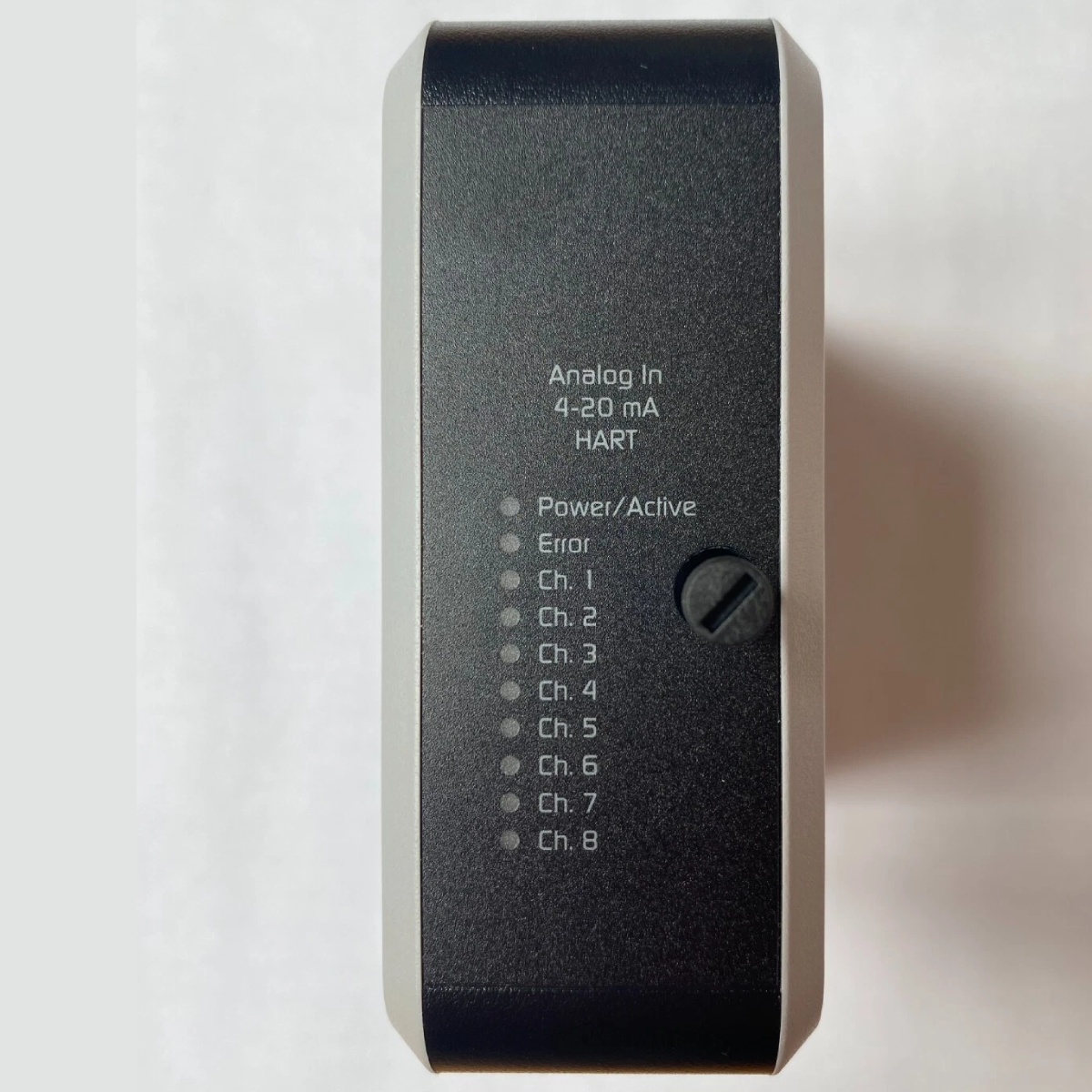

بطاقة إدخال/إخراج GE DeltaV التناظرية AI ‏8 قنوات، 4-20 مللي أمبير، HART، السلسلة 2 من Emerson KJ3222X1-BA3

نظرة عامة على المنتج

إن  KJ3222X1-BA3 (KJ3222X1BA3) هي بطاقة إدخال تناظري عالية الكثافة ذات 8 قنوات، مصممة لأنظمة الأتمتة الرقمية DeltaV من الفئة S والسلسلة 2. وقد صُممت للتحكم في العمليات الحرجة في صناعات مثل تكرير المواد الكيميائية وتوليد الطاقة وتصنيع المستحضرات الدوائية، وتسهّل هذه البطاقة الدمج السلس لأجهزة المجال ذات الإشارة 4-20 mA مع اتصال رقمي مدمج بتقنية HART (ناقل محوّل الإرسال عن بُعد قابل للعنونة). ومن خلال توفير وصول فوري إلى بيانات المتغيرات الثانوية وتشخيصات حالة الأجهزة، تتيح KJ3222X1-BA3 تطبيق استراتيجيات الصيانة التنبؤية وتحسين أداء الحلقات. وتضمن بنيتها المتينة جمع البيانات بشكل مستمر مع حماية وحدة التحكم من الاضطرابات الكهربائية العابرة القادمة من جانب المجال، مما يقلل وقت التوقف غير المخطط له ويعزز سلامة المصنع بشكل عام.

التهيئة الفنية (تحليل متعمق)

تستخدم بطاقة الإدخال التناظري من السلسلة 2 تقنيات متقدمة لتكييف الإشارة واتصال ناقل عالي السرعة للحفاظ على نقل بيانات عالي الدقة.

• إمكانات تمرير HART: تحتوي البطاقة على أجهزة مودم داخلية مخصصة لكل قناة من القنوات الثماني، مما يتيح لنظام DeltaV قراءة المتغير الأساسي 4-20 mA والتواصل رقميًا في الوقت نفسه مع أجهزة المجال «الذكية» لأغراض التهيئة واستكشاف الأخطاء وإصلاحها.

• تصميم محدود الطاقة: البطاقة معتمدة للاستخدام في الأجواء الخطرة، وتدعم التركيب في البيئات من المنطقة 2 / القسم 2. كما تتضمن دوائر للحد من التيار لضمان سلامة حلقة الإدخال/الإخراج في العقد محدودة الطاقة.

• دعم التكرار: صُممت الوحدة للاستخدام في أزواج متكررة. وعند تركيبها على كتلة أطراف/حامل متكرر، يوفر النظام تحويلًا تلقائيًا سلسًا دون انقطاع، مما يضمن ألا يؤدي تعطل بطاقة واحدة إلى توقف مراقبة العمليات الحرجة.

• نظام الترميز الدوار: لمنع تركيب الأجهزة بشكل غير صحيح، تستخدم البطاقة نظام ترميز ميكانيكيًا دوارًا يضمن التوافق بين بطاقة الإدخال/الإخراج وكتلة الأطراف الخاصة بها.

المواصفات الفنية

الأسئلة الشائعة الفنية

السؤال 1: ما الفرق بين إصدار BA3 وسلسلة BA1 الأقدم؟

الإجابة 1: توفر بطاقات السلسلة 2 (BA3) مقاومة بيئية محسّنة وملفات اعتماد محدثة (ATEX/UKEX). ومع الحفاظ على التوافق العكسي في معظم بيئات DeltaV، فقد حُسّنت هذه البطاقات للعمل مع أحدث إصدارات أجهزة الفئة S.

السؤال 2: هل تتطلب هذه البطاقة معايرة يدوية في الموقع؟

الإجابة 2: لا، لا تحتوي KJ3222X1-BA3 على أجزاء قابلة للصيانة من قِبل المستخدم أو نقاط ضبط. فالوحدة مُعايرة في المصنع لتحقيق دقة عالية، وتحافظ على دقتها طوال فترة خدمتها دون تدخل يدوي.

السؤال 3: هل يمكنني إزالة هذه البطاقة أثناء تشغيل النظام؟

الإجابة 3: يجب فصل طاقة المجال عن كتلة الأطراف أو الحامل قبل توصيل الجهاز أو فصله. يُرجى الرجوع دائمًا إلى الوثيقة 12P2046 بشأن تعليمات التركيب في المنطقة 2 لمعرفة إجراءات الإزالة والإدخال الآمنة.

دليل الهندسة والتركيب

• التوافق مع كتلة الأطراف: تأكد من ضبط المفاتيح الدوارة في كتلة الأطراف على الموضع A1 قبل محاولة تثبيت البطاقة. سيؤدي إجبار البطاقة على كتلة ذات ترميز غير صحيح إلى إتلاف دبابيس الموصل.

• تقييم الحلقة: بالنسبة إلى التركيبات في المناطق الخطرة، يجب إجراء تقييم لحلقة الإدخال/الإخراج على جميع العقد محدودة الطاقة للتحقق من توافق المعلمات المجمعة للبطاقة والكابل وجهاز المجال مع اعتمادات السلامة.

• الحماية من الملوثات المحمولة جوًا: البطاقة مصنفة للعمل في بيئات ISA-S71.04-1985 من الفئة G3. ومع ذلك، ولتحقيق أقصى عمر تشغيلي في الأجواء المسببة للتآكل، تأكد من صيانة أنظمة التبريد والترشيح في خزانة DeltaV لمنع تراكم الغبار الموصل للكهرباء.

المزايا الهندسية

تتميز KJ3222X1-BA3 بنطاق تشغيل واسع للغاية لدرجة الحرارة (-40 إلى +70 درجة مئوية)، مما يتيح تركيبها في حاويات أجهزة بعيدة دون الحاجة إلى تحكم مناخي نشط في العديد من المناطق. ويقلل مودم HART المدمج ذو القنوات الثماني بدرجة كبيرة من تعقيد الأجهزة مقارنة بالأنظمة القديمة التي كانت تتطلب مُبدّلات إرسال متعددة خارجية. ويتيح هذا الدمج لمهندسي المصنع الاستفادة من الإمكانات الكاملة لبرنامج AMS Device Manager مباشرةً من محطة عمل DeltaV، مما يسهّل تحليل بصمة الصمامات عن بُعد وضبط نطاق أجهزة الإرسال دون إرسال الفنيين إلى الموقع.
