الشركة المصنعة: BECKHOFF
رقم المنتج: KL9560
Country of origin:ألمانيا
نوع المنتج: طرف وحدة إمداد الطاقة 24 فولت تيار مستمر/24 فولت تيار مستمر
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم x 100 مم x 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

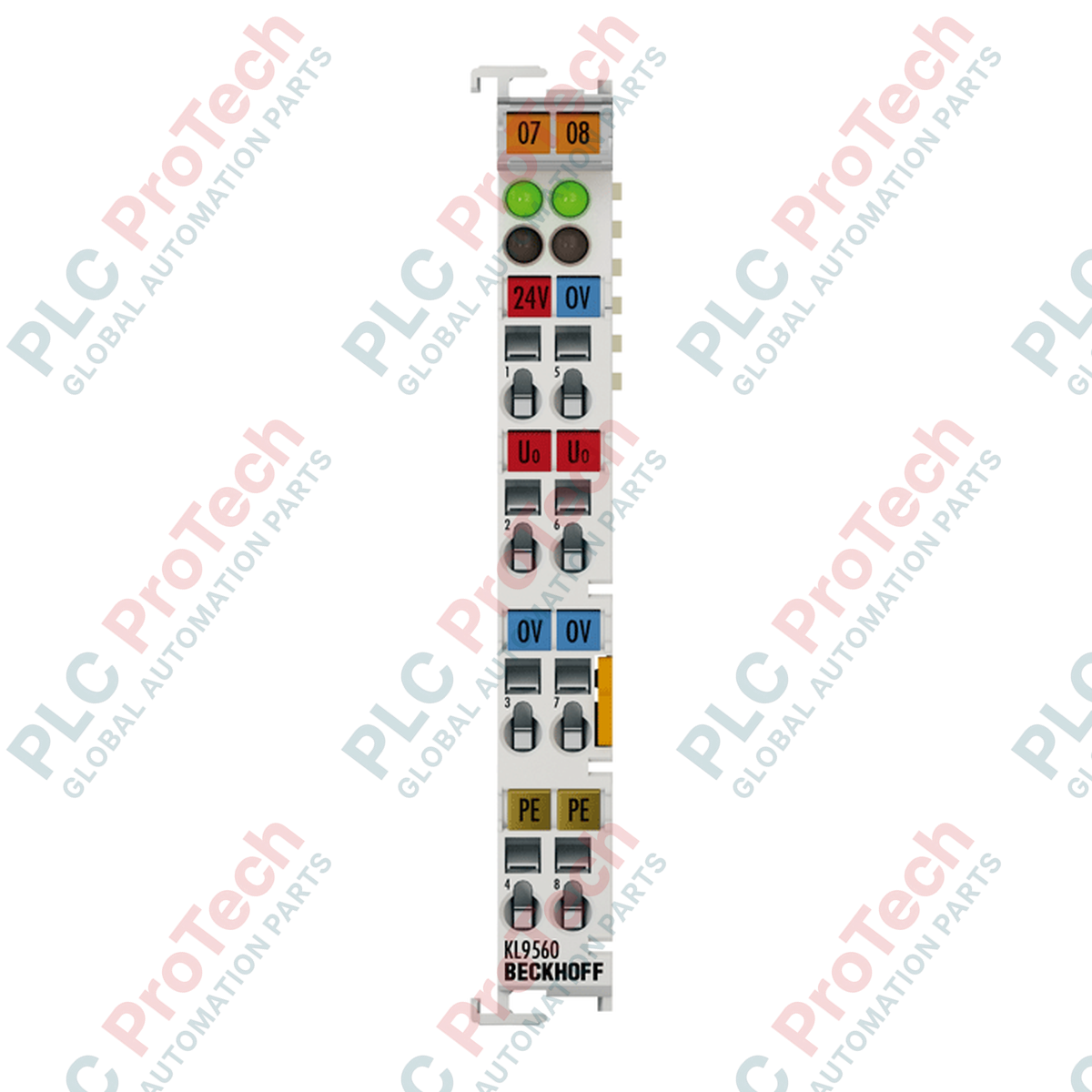

إن وحدة الطرفية لمصدر الطاقة KL9560 (KL9560) هي وحدة متخصصة مصممة لتوفير خرج معزول بجهد 24 VDC من دخل قياسي بجهد 24 VDC ضمن نظام أطراف ناقل Beckhoff. وعلى عكس أطراف تغذية الطاقة القياسية التي تمرر جهد المجال فحسب، تدمج KL9560 محول DC/DC عالي الجودة لإنشاء مصدر جهد معزول جلفانيًا. وتُعد هذه الوحدة ضرورية لتشغيل المستشعرات التناظرية الحساسة، أو محولات القياس عالية الدقة، أو الإلكترونيات المتخصصة التي تتطلب مصدر جهد "نظيفًا" خاليًا من الضوضاء الكهربائية وحلقات التأريض الشائعة على نقاط تلامس الطاقة الصناعية الرئيسية. وبفضل جهد عزل يبلغ 1,500 V AC بين المجال وK-bus، توفر الوحدة أقصى حماية لمنطق التحكم المركزي.
تم تحسين البنية hardware لوحدة KL9560 لتحقيق الاستقرار وإمكانية المراقبة التشخيصية. فهي توفر تيار خرج يصل إلى 0.1 A، مع حماية كاملة من قصر الدائرة وإمكانية إعادة التشغيل تلقائيًا بعد إزالة العطل. ومن المزايا الفنية الرئيسية دمج التشخيصات في صورة العملية، ما يتيح لوحدة التحكم مراقبة حالة مصدر الطاقة المعزول في الوقت الفعلي. وتحقق الوحدة كفاءة تبلغ نحو 85%، وهي موجودة في غلاف بولي كربونات مدمج بعرض 12 mm. كما أنها معتمدة للتطبيقات البحرية الصعبة (DNV GL) والمناطق الخطرة (ATEX)، ما يجعلها خيارًا موثوقًا للمنصات البحرية وبيئات معالجة المواد الكيميائية حيث تُعد سلامة الإشارة مطلبًا للسلامة.
| الميزة | المواصفة |
| الطراز | KL9560 |
| العلامة التجارية | BECKHOFF |
| بلد المنشأ | ألمانيا |
| جهد الدخل | 24 VDC (-15 percent / +20 percent) |
| جهد الخرج | 24 VDC (-15 percent / +5 percent) |
| تيار الخرج | <= 0.1 A |
| الكفاءة | approx. 85 percent |
| جهد العزل | 1,500 VAC (field/K-bus), 500 VAC (input/output) |
| الحماية من قصر الدائرة | نعم، مع إعادة تشغيل تلقائية |
| التشخيصات | نعم (متاحة في صورة العملية) |
| الأبعاد (العرض × الارتفاع × العمق) | 12 mm x 100 mm x 68 mm |
| درجة حرارة التشغيل | 0 إلى +55 Celsius |
| الاعتمادات | CE, UL, ATEX, DNV GL |
لماذا أستخدم KL9560 بدلًا من طرف تغذية طاقة قياسي؟
تشترك أطراف تغذية الطاقة القياسية (مثل KL9100) في التأريض والجهد الكهربائي مع جميع الوحدات الأخرى على قضيب الطاقة. أما KL9560 فتوفر دائرة 24 VDC منفصلة ومعزولة. وهذا أمر بالغ الأهمية عند استخدام مستشعرات حساسة لفروق جهد التأريض أو لضوضاء التبديل عالية التردد الصادرة عن مشغلات المحركات القريبة.
ماذا يحدث إذا تم تجاوز تيار الخرج البالغ 0.1 A؟
الطرفية محمية من قصر الدائرة. فإذا بلغ التيار نحو 0.15 A، ستتوقف الوحدة عن العمل لحماية محول DC/DC الداخلي. وبعد إزالة الحمل الزائد أو قصر الدائرة، ستعيد KL9560 التشغيل تلقائيًا وتستعيد خرج 24 VDC.
هل يمكنني مراقبة حالة الطاقة من وحدة PLC الخاصة بي؟
نعم. توفر KL9560 بيانات تشخيصية مباشرة في صورة العملية. ويتيح ذلك لوحدة PLC اكتشاف فقدان جهد الخرج أو حالة عطل وتشغيل إنذار أو إجراء دخول في حالة آمنة.
حساب الحمل: تأكد من ألا يتجاوز إجمالي التيار المسحوب بواسطة الأجهزة المتصلة 100 mA (0.1 A). صُممت هذه الطرفية لتغذية أجهزة الإشارة (المستشعرات، والمشفّرات، والمرحلات الصغيرة) بدلًا من المشغلات أو الصمامات عالية القدرة.
التأريض لتحقيق العزل: للحفاظ على فائدة العزل الجلفاني البالغ 500 V، لا تصل خرج 0V لوحدة KL9560 مجدداً بجهد 0V الرئيسي للنظام. إذ إن ذلك سيلغي العزل الكهربائي وقد يعيد الضوضاء التي صُممت الطرفية لحجبها.
الامتثال للمناطق الخطرة: بالنسبة إلى التركيبات في المنطقة 2 من ATEX (Ex nA)، تأكد من تركيب الوحدة في حاوية مصنفة IP54. وتحقق من إحكام ربط جميع توصيلات الأطراف واستخدام نهايات كبس للأسلاك المجدولة لمنع حدوث شرر بسبب الاهتزاز.
دقة التوصيل: استخدم الأطراف ذات التشغيل النابضي للحصول على توصيل مقاوم للاهتزاز. يلزم نزع عازل بطول يتراوح بين 8 و9 mm. وفي التطبيقات التناظرية، استخدم كابلات محمية لجهد الخرج، وقم بتأريض الدرع عند نقطة واحدة لضمان أعلى نسبة إشارة إلى ضوضاء.
