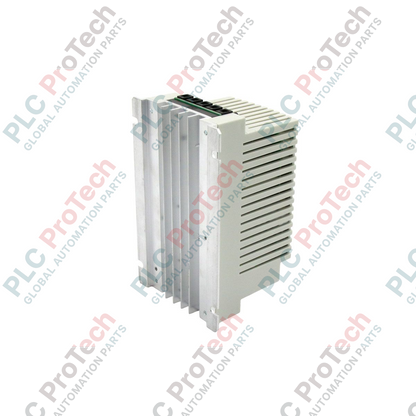

محرك تردد متغير من سلسلة SMD من لينز ESMD371X2SFA

نظرة عامة على المنتج

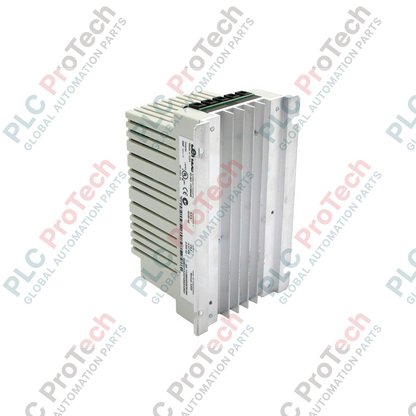

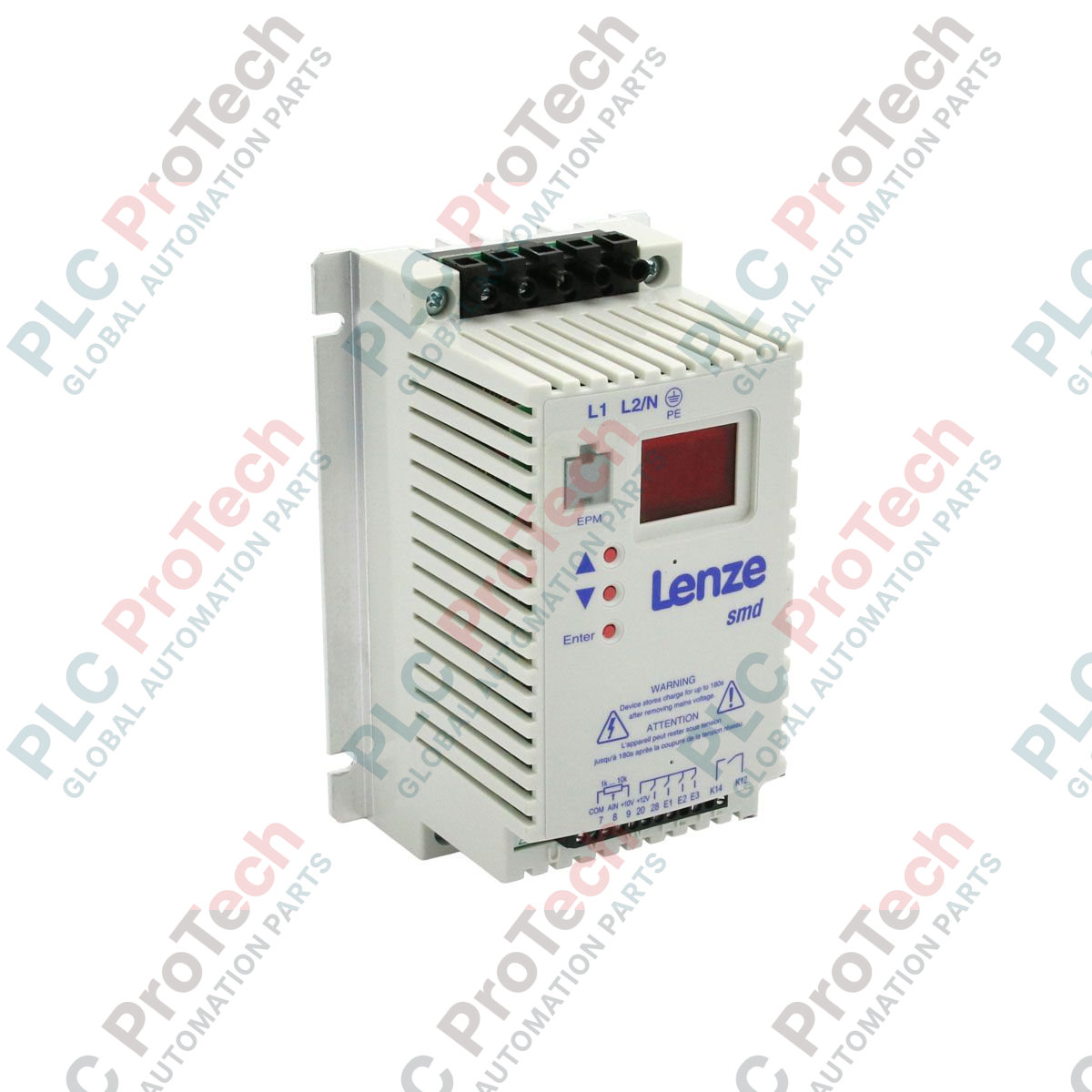

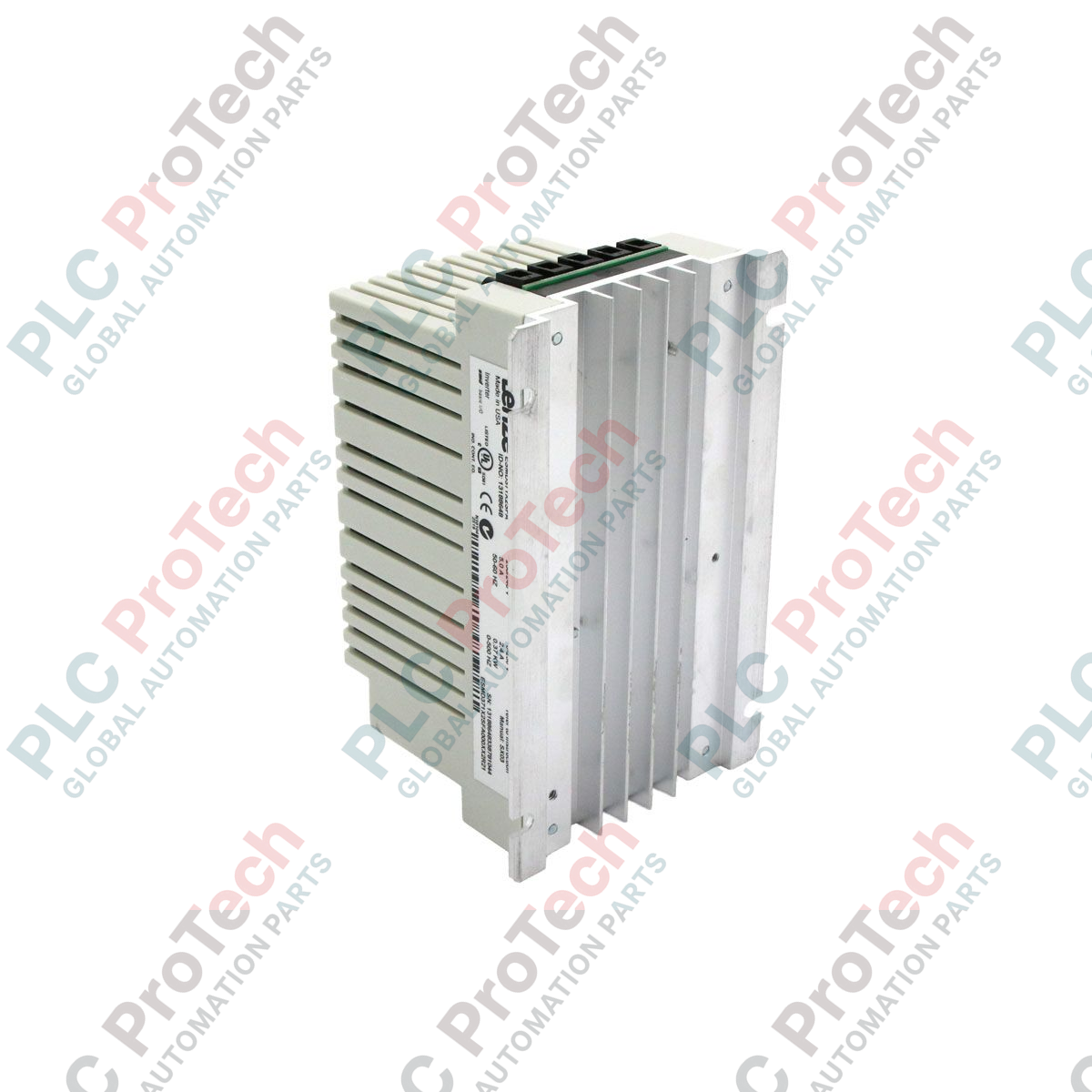

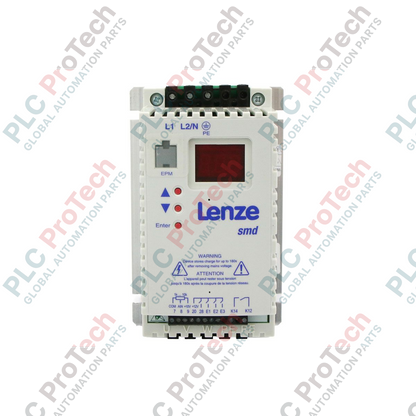

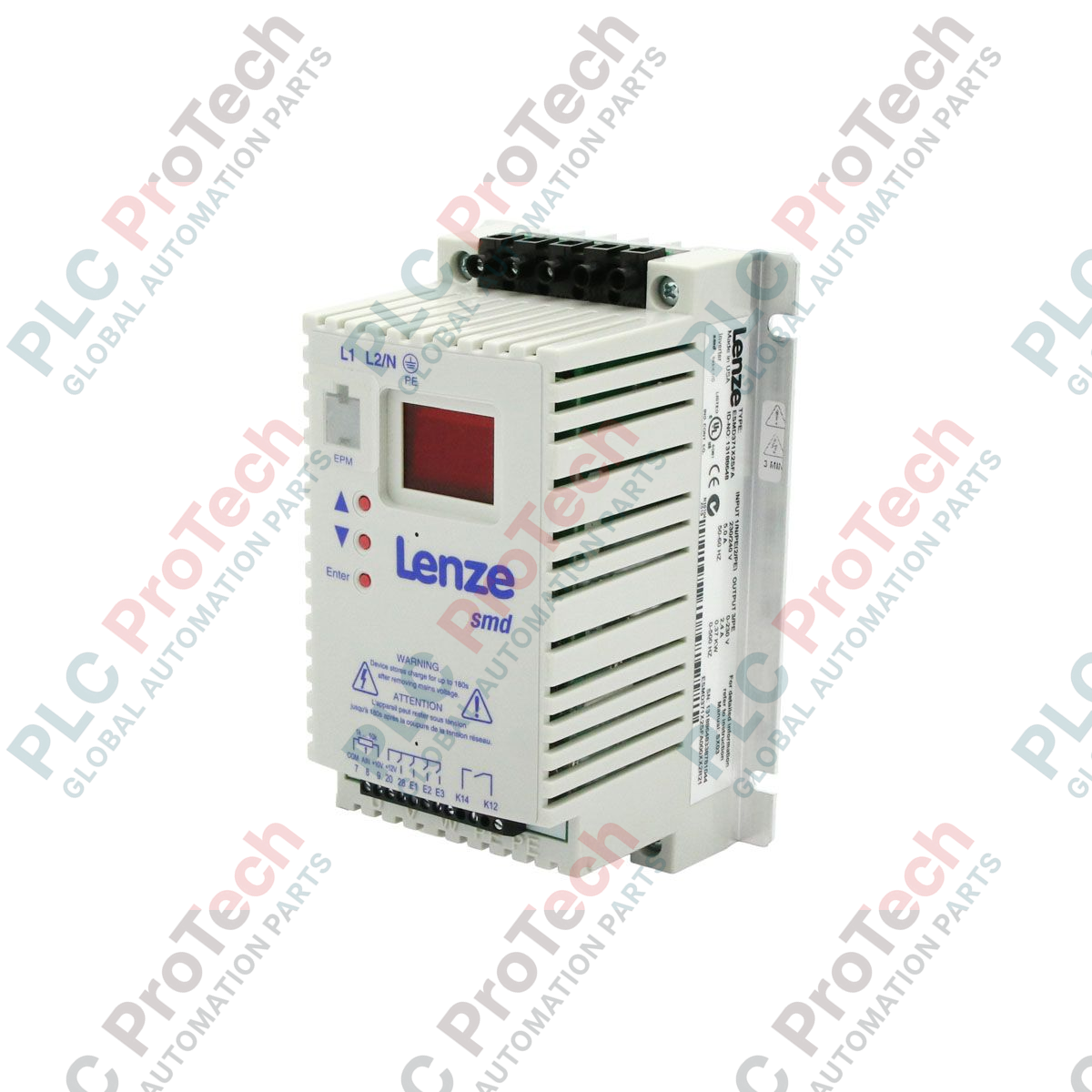

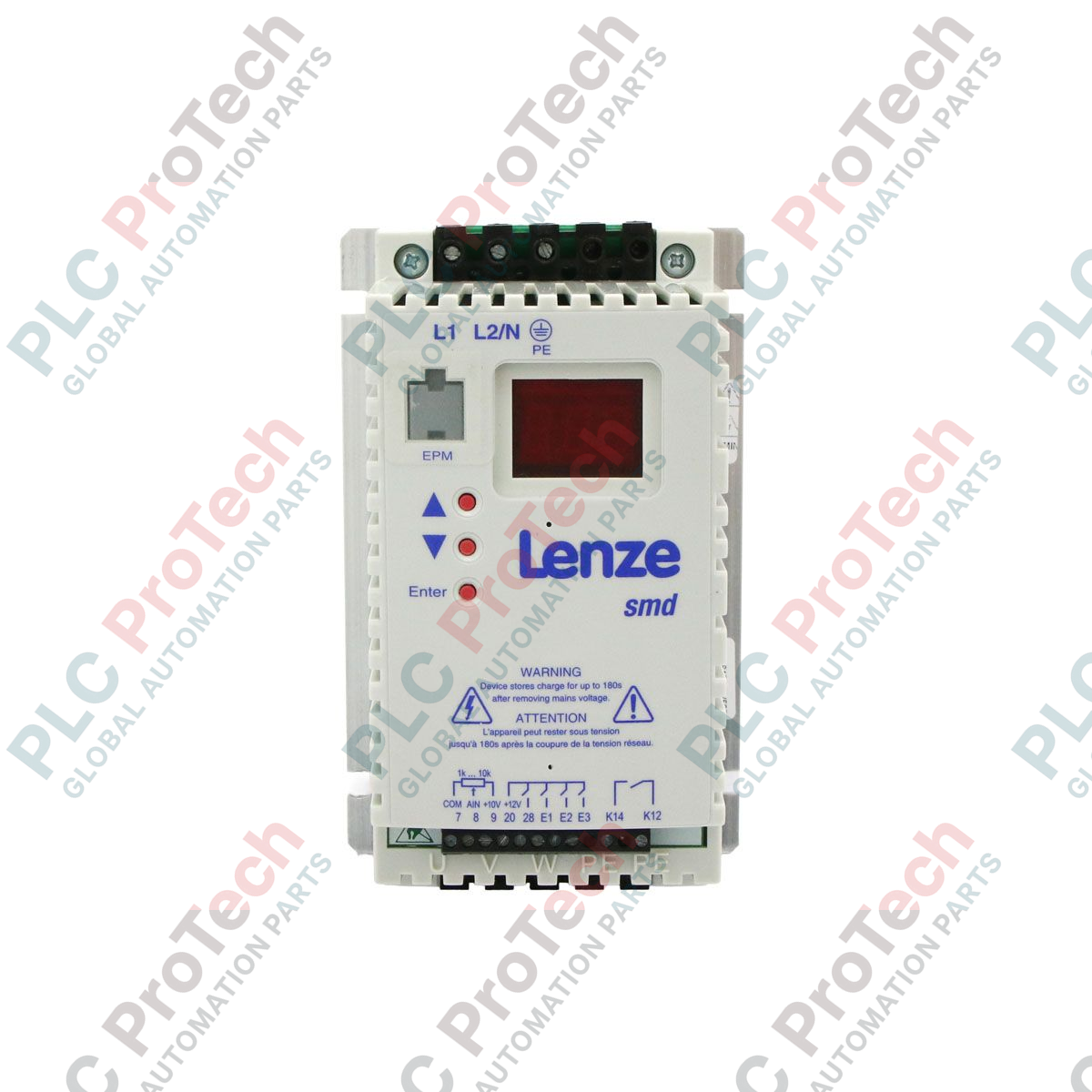

يُعد Lenze ESMD371X2SFA (ESMD371X2SFA) محرك تردد متغير مدمج وقوي مصمم للتحكم عالي الدقة في سرعة المحرك في بيئات صناعية متطلبة. تم تصميم هذه الوحدة لتحقيق الكفاءة، حيث تدير عمليات المحرك في تطبيقات مثل مناولة المواد، وأنظمة المضخات، وخطوط النقل، مما يلعب دورًا حيويًا في تقليل التآكل الميكانيكي وتقليل فترات التوقف غير المخطط لها. من خلال توفير تنظيم دقيق للجهد والتردد، يتيح بدء تشغيل سلس واستهلاك طاقة محسن لإعدادات المحركات الحثية الصغيرة في مرافق التصنيع والمعالجة.

التكوين الفني

يستخدم ESMD371X2SFA بنية تعديل عرض النبضة (PWM) المتقدمة لضمان تحكم مستقر في العزم والسرعة. تم تصميمه خصيصًا لسلسلة SMD (Simple Motion Drive)، حيث تعطي الأجهزة أولوية لسهولة التكامل وموثوقية وظيفية عالية.

• التحكم التشغيلي: يدعم المحرك تنظيم السرعة بسلاسة من خلال واجهة أوامر تماثلية أو رقمية.
• ميزات الحماية: توفر الحماية الحرارية الإلكترونية المدمجة طول عمر كل من المحرك والمحرك المتصل، مما يمنع التلف الناتج عن التيار الزائد أو حالات القصر الكهربائي.

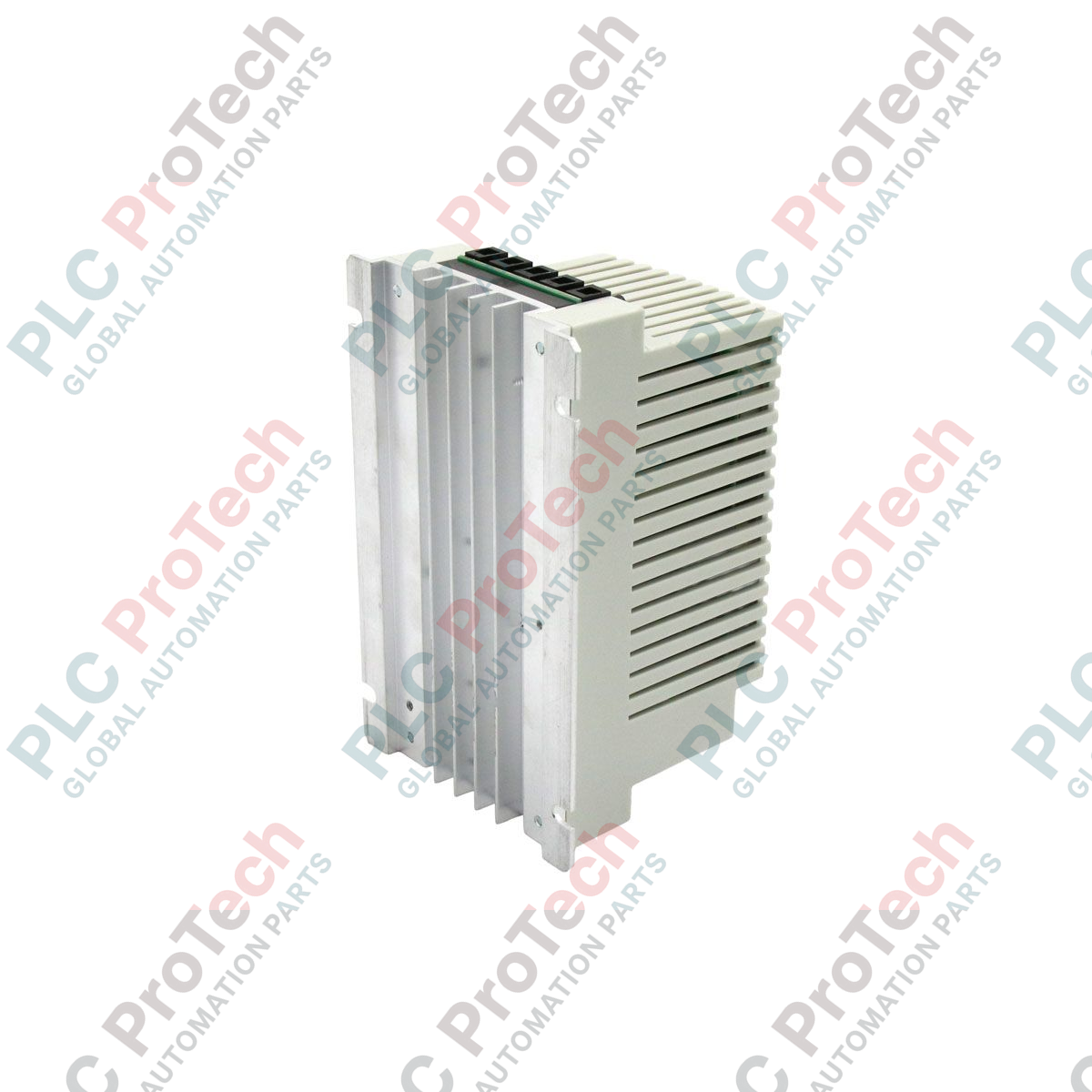

• إدارة الحرارة: تم تصميم بنية التبريد الداخلية للتركيب العمودي، مما يسمح بتبديد فعال للحرارة في خزانات التحكم الضيقة، شريطة الحفاظ على مسافات تهوية دنيا.
• الاتصال: يستخدم مدخلات تماثلية قياسية لإشارات سرعة المرجع، مما يضمن التوافق مع أنظمة التحكم الأساسية PLC أو التحكم اليدوي بواسطة المقاوم المتغير.

المواصفات الفنية

الأسئلة المتكررة

هل لا يزال Lenze ESMD371X2SFA متاحًا للشراء رغم تاريخ إيقاف الإنتاج في 2017؟

نعم، لا يزال هذا الطراز متاحًا من خلال قنوات الفائض الصناعي المهنية. نحن نوفر وحدات مختبرة بالكامل وموثوقة يمكن دمجها في بنيتك التحتية الحالية دون الحاجة إلى ترقيات شاملة للنظام.

هل يمكن استخدام هذا المحرك كبديل مباشر لنماذج أخرى من سلسلة SMD؟

تم تصميم ESMD371X2SFA لتصنيفات طاقة محددة (0.37 كيلوواط). يجب التأكد من أن الوحدة البديلة تطابق متطلبات التيار والجهد لمحركك؛ فقد يؤدي استبدال محرك بتصنيف طاقة مختلف إلى انقطاعات في محرك التردد المتغير أو تلف المحرك.

ما هي الأسباب الشائعة لأعطال الاتصال أو بدء التشغيل مع هذا المحرك؟

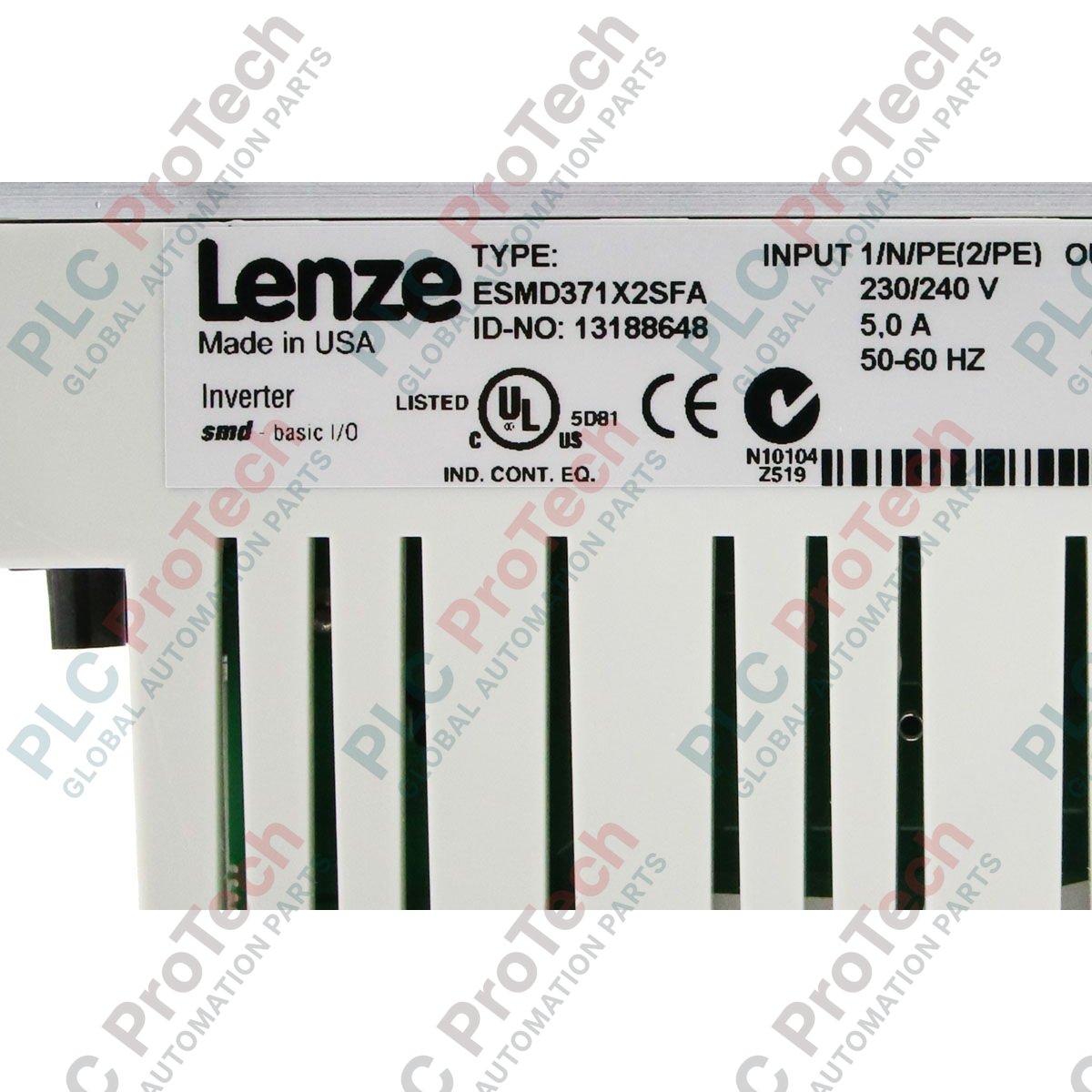

ترتبط معظم الأعطال بسوء التظليل لكابلات التحكم أو التداخل الكهرومغناطيسي (EMI). تأكد من أن كابلات المحرك مظللة ومنفصلة عن أسلاك الإشارة. كما يجب التحقق من أن طاقة الإدخال تطابق متطلبات 230/240 فولت تيار متردد، حيث يمكن لانخفاض الجهد أن يسبب أعطال انخفاض الجهد.

التكامل الهندسي وبروتوكولات السلامة

• التظليل والتأريض: لتقليل تداخل الضوضاء الكهربائية، استخدم كابلات ملتوية ومظللة لجميع إشارات إدخال التحكم. تأكد من توصيل هيكل المحرك بأرض منخفضة المقاومة. يجب تأريض الدرع فقط عند طرف المحرك لتجنب تيارات حلقات التأريض.
• مسافة التركيب: نظرًا للأبعاد المدمجة 15.20 × 18.80 × 5.50 سم، تأكد من وجود مسافة لا تقل عن 50 مم فوق وتحت الوحدة لتسهيل دوران الهواء الفعال. في البيئات عالية الغبار، يجب أن يكون خزانة التحكم مصنفة IP54 أو أعلى لحماية الدوائر الداخلية للمحرك.
• احتياطات التوصيل: عند توصيل جهد الإدخال 230/240 فولت، تحقق من أن مقطع السلك مناسب لتيار الإدخال 5.0 أمبير. استخدم أطواق تثبيت على جميع نهايات الأسلاك المجدولة لضمان اتصال آمن ومقاوم للاهتزاز مع كتل التوصيل.
• التشغيل الآمن: قبل تطبيق الطاقة، قم بفحص الاستمرارية في لفائف المحرك. لا تقم بإجراء اختبار عزل عالي الجهد (ميجر) أثناء توصيل المحرك، حيث سيؤدي ذلك إلى تلف دائم في ترانزستورات IGBT الخاصة بالإخراج.
