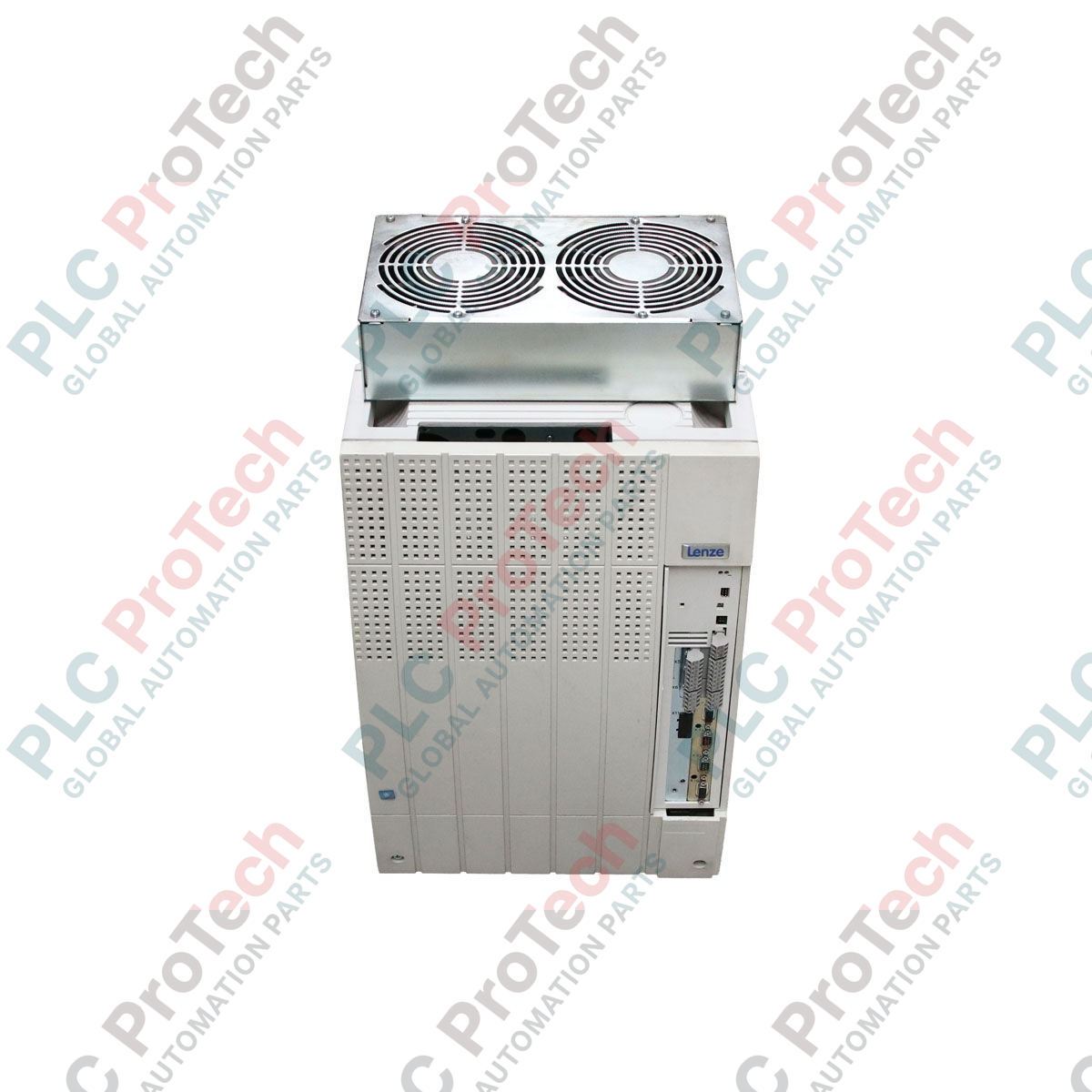

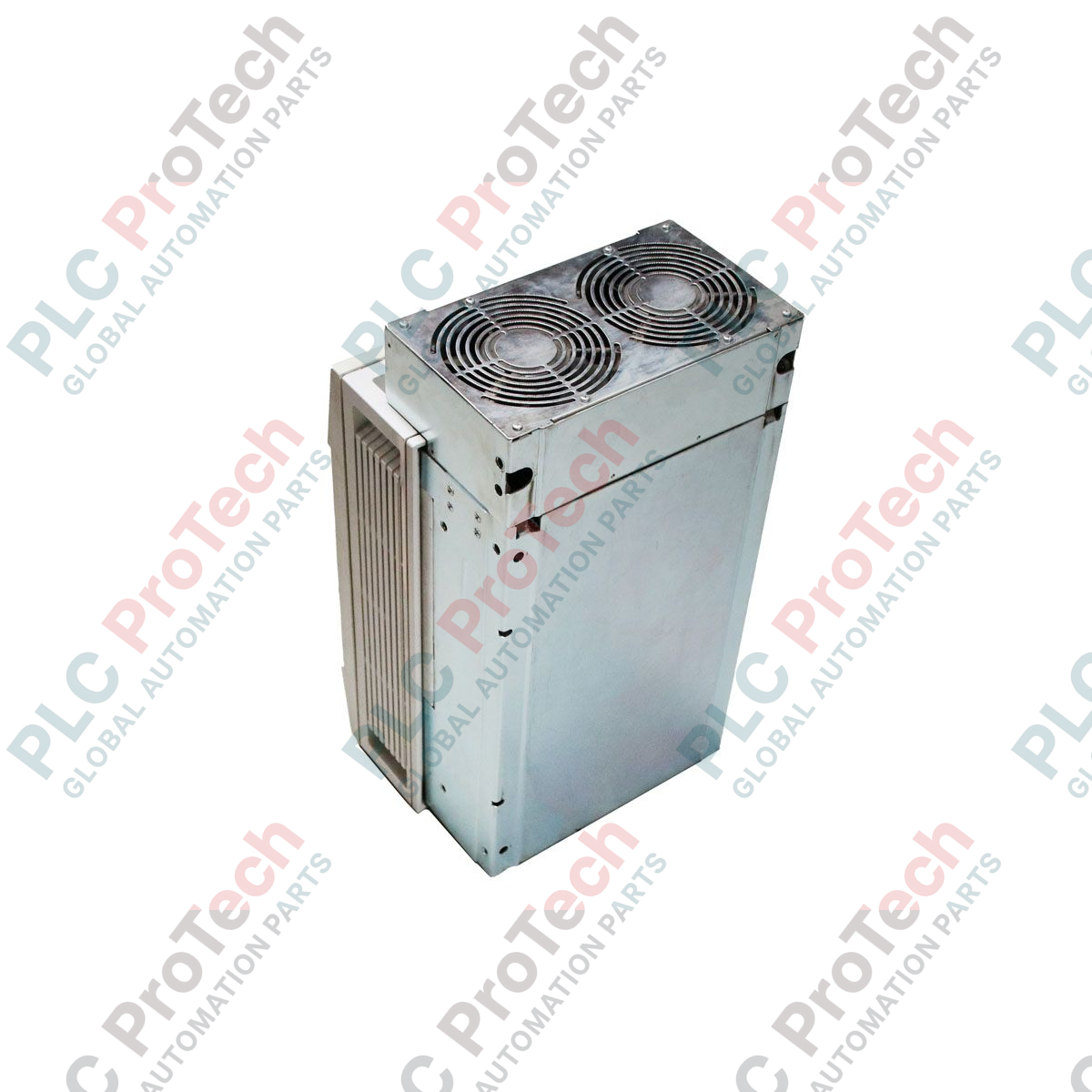

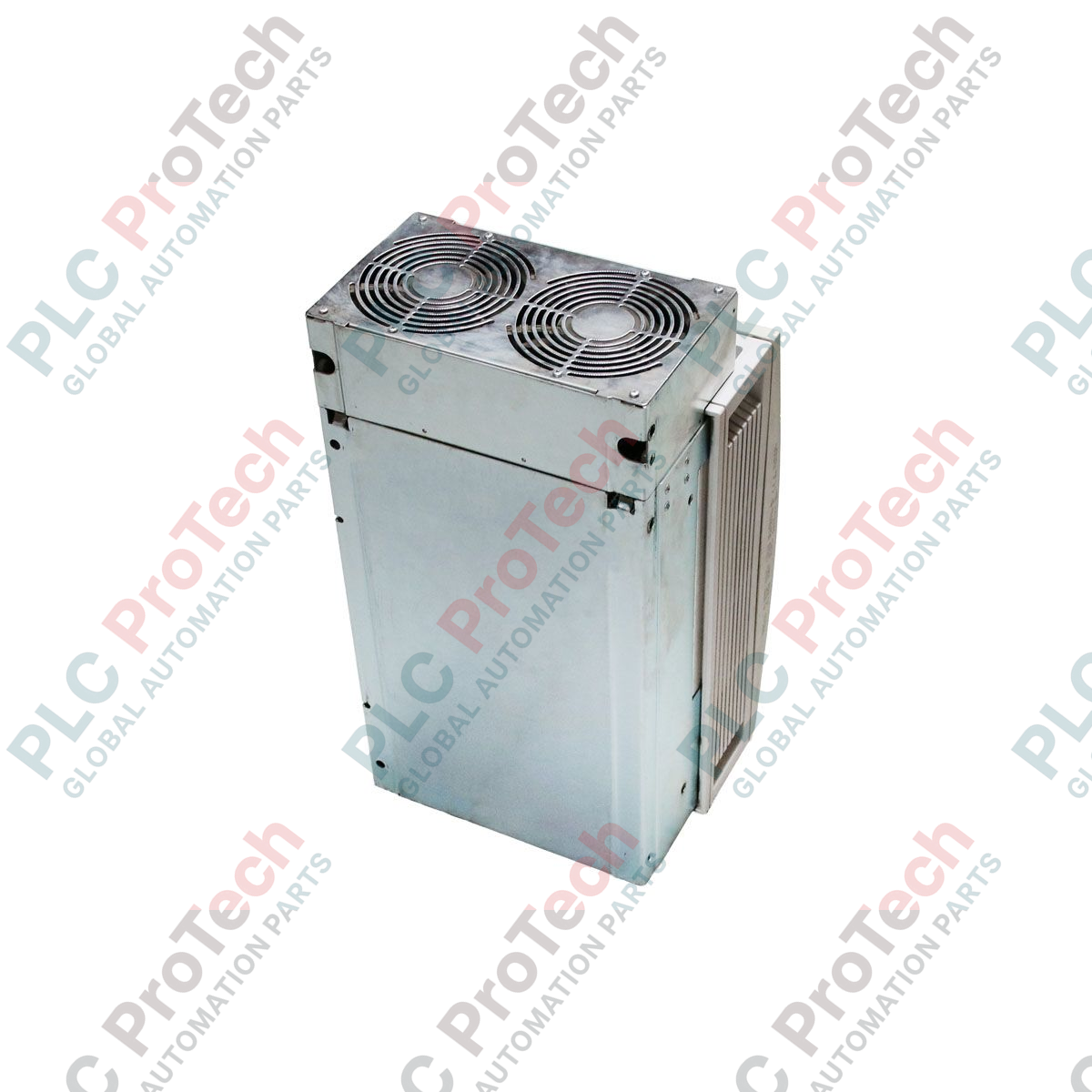

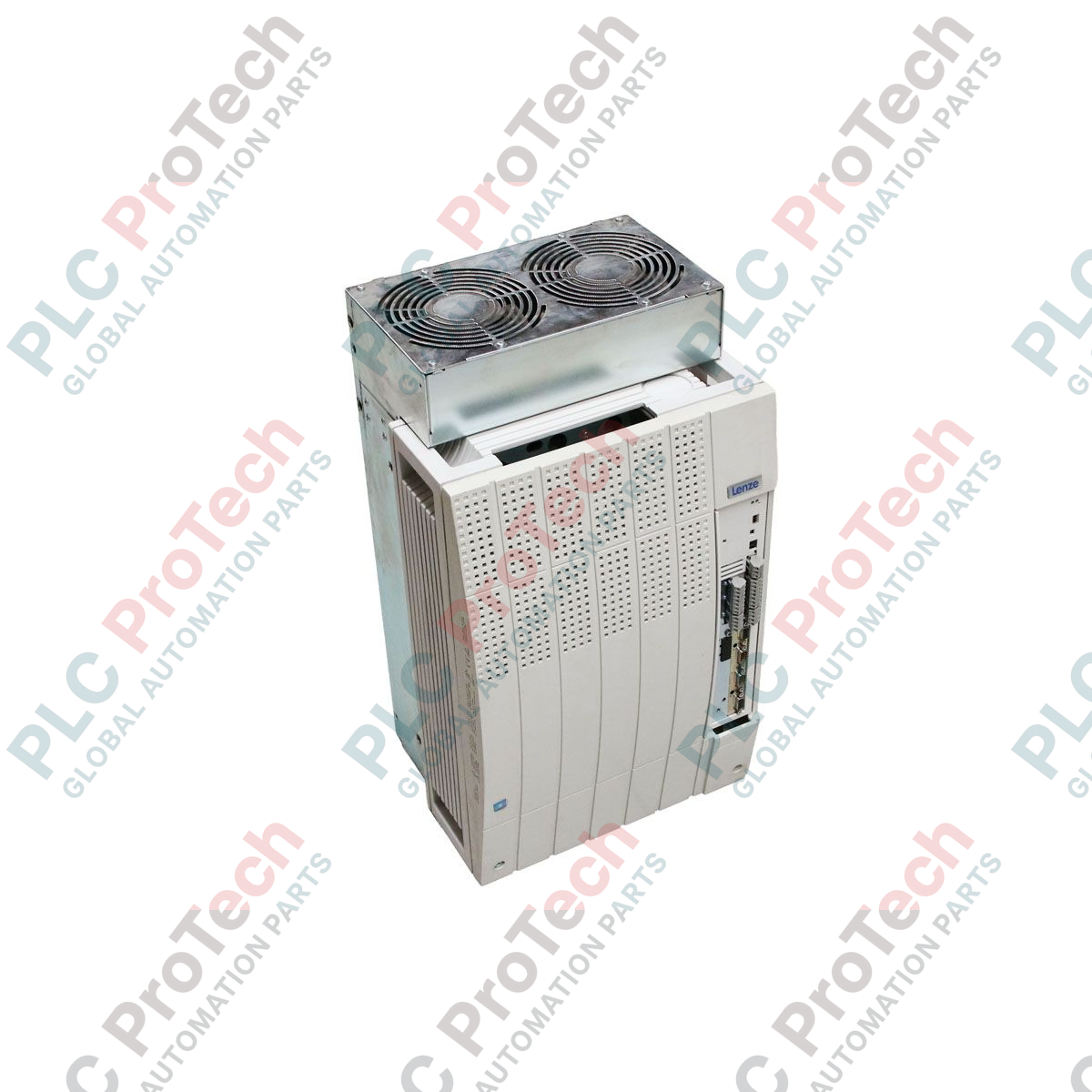

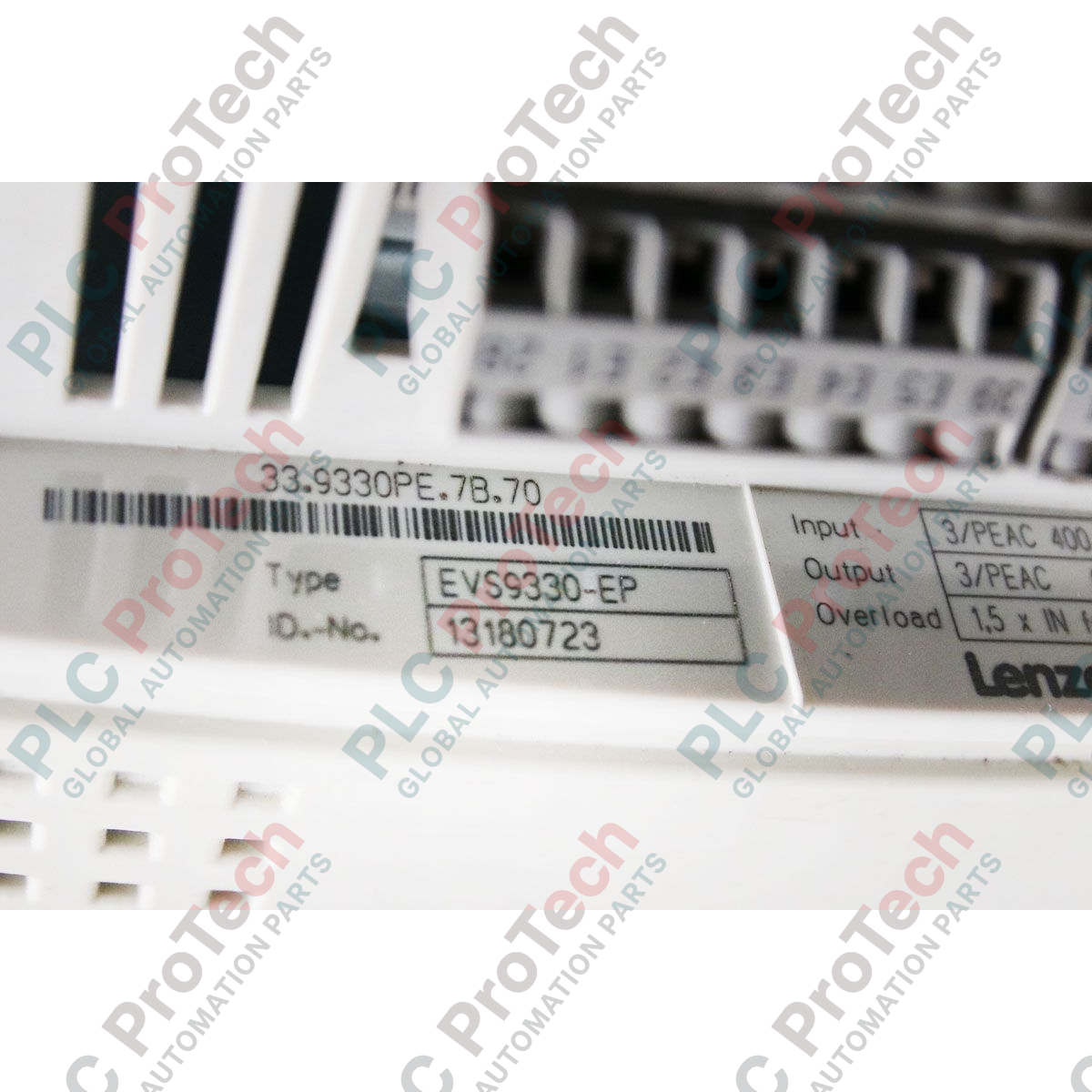

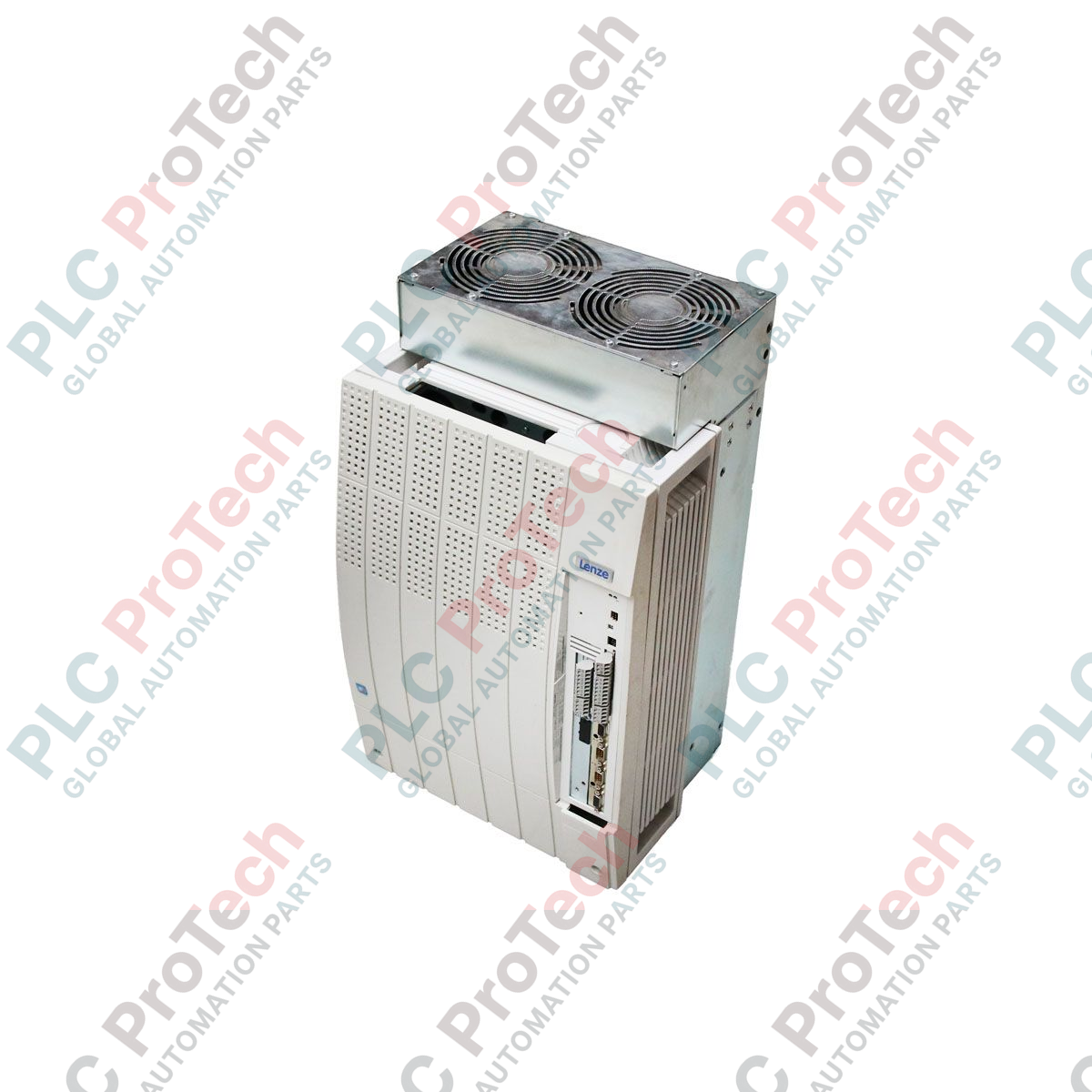

وحدة تحكم موضع مؤازرة Lenze EVS9330-EP من سلسلة 9300

نظرة عامة على المنتج

إن Lenze EVS9330-EP (EVS9330-EP) هو جهاز تحكم موضعي لمحرك مؤازر عالي السعة، ويمثل قمة نطاق القدرة ضمن سلسلة 9300. بقدرة اسمية تبلغ 45.0 kW، صُممت هذه الوحدة لمهام التحكم في الحركة الشاقة التي تتطلب عزمًا مرتفعًا وتزامنًا دقيقًا. يجعل منطق تحديد الموضع المتقدم فيها مكوّنًا لا غنى عنه في الآلات الصناعية واسعة النطاق، مثل خطوط معالجة الورق، ومطاحن الدرفلة الثقيلة، ومنصات التصنيع ذات القصور الذاتي المرتفع. ومن خلال توحيد التحكم في الحركة وتنظيم القيادة، يوفر EVS9330-EP الدقة اللازمة للحفاظ على معدل الإنتاج التشغيلي مع تقليل الإجهاد الميكانيكي على مكونات مجموعة نقل الحركة.

التهيئة الفنية

صُمم EVS9330-EP للتعامل مع أحمال قدرة كبيرة بدرجة عالية من الاستقرار، مع ذكاء مدمج لإنشاء ملفات تعريف الحركة المعقدة.

• التحكم المتكامل في تحديد الموضع: ينفذ جهاز القيادة حلقات تحديد الموضع عالية السرعة داخليًا، مما يتيح التحكم الدقيق في حركة المحور دون الحاجة إلى اتصال مرتفع زمن الاستجابة مع وحدة تحكم حركة خارجية.
• كثافة القدرة: عند قدرة 45.0 kW، تستخدم العتاد تقنيات متقدمة لإدارة الحرارة ومراحل قدرة IGBT متينة لضمان الاعتمادية طويلة الأمد أثناء دورات التشغيل الصناعية المستمرة وعالية الحمل.
• البنية المعيارية: صُمم الجهاز كجزء من سلسلة 9300، وهو متوافق مع مجموعة واسعة من وحدات التغذية الراجعة والاتصالات القابلة للتركيب، مما يتيح لجهاز القيادة التكيف مع بيئات ناقل المجال المختلفة، مثل Profibus وCANopen والبروتوكولات القائمة على Ethernet.
• المراقبة والتشخيص: يضم قنوات تغذية راجعة آنية تتيح لفرق الصيانة مراقبة الحالات الحرارية للمحرك، وأخطاء التتبع، وتقلبات جهد الناقل، مما يسهل إجراء الصيانة الاستباقية.

المواصفات الفنية

الأسئلة الشائعة

هل يمكن استخدام EVS9330-EP للاستبدال المباشر للوحدات الأقدم من سلسلة 9300؟

نعم، فهو بديل وظيفي مباشر ضمن بنية سلسلة 9300. ومن الضروري التأكد من ترحيل إصدار البرنامج الثابت وملفات تهيئة المعلمات بشكل صحيح من الوحدة القديمة إلى الوحدة البديلة، لضمان الأداء نفسه.

ما متطلبات مصدر الطاقة الأساسية لجهاز قيادة بقدرة 45.0 kW؟

نظرًا إلى سحب القدرة المرتفع، يتطلب جهاز القيادة مصدرًا ثلاثي الطور متينًا منخفض الممانعة. ومن الضروري استخدام خانقات الخط ومرشحات RFI المناسبة للحفاظ على جودة القدرة والامتثال لمعايير EMC الخاصة بالتركيبات الكهربائية بهذا الحجم.

كيف يتعامل جهاز التحكم هذا مع الطاقة المُسترجعة؟

يمكن تهيئة EVS9330-EP لاستخدام مقاومات كبح لتبديد الطاقة المُسترجعة أثناء مراحل التباطؤ. وبالنسبة إلى الأنظمة التي تتضمن عمليات توقف متكررة ذات قصور ذاتي مرتفع، يُنصح باستخدام وحدات إمداد طاقة استرجاعية خارجية لتحسين كفاءة الطاقة.

التكامل الهندسي والسلامة التشغيلية

• التثبيت الميكانيكي: بوزن يبلغ 36.50 kg، تتطلب الوحدة تركيبها على لوح خلفي مقوى داخل الخزانة الكهربائية. تأكد من أن جميع مسامير التثبيت مصنفة لتحمل الاهتزازات الصناعية، إذ قد يتسبب وزن جهاز القيادة في إجهاد ميكانيكي بمرور الوقت.
• إدارة الكابلات: نظرًا إلى مستويات التيار المرتفعة المرتبطة بالتشغيل بقدرة 45.0 kW، استخدم قضبان ناقلة نحاسية أو موصلات ذات مقطع كبير بالحجم المناسب. افصل جميع كابلات التغذية الراجعة، مثل خطوط المشفر، عن كابلات القدرة بمسافة لا تقل عن 300 mm لمنع ضوضاء الإشارة من التسبب في أعطال "خطأ في تحديد الموضع".
• الإدارة الحرارية: تولد مرحلة القدرة بقدرة 45.0 kW حملًا حراريًا كبيرًا. يجب تزويد الخزانة بتهوية نشطة قسرية بالهواء، باستخدام مراوح ذات معدلات CFM كافية. حافظ على فجوة هوائية رأسية لا تقل عن 150 mm حول الجزء العلوي والسفلي من جهاز القيادة.
• دوائر التعشيق الآمنة: ينبغي دمج EVS9330-EP في دائرة أمان مصنفة وفق SIL. احرص دائمًا على تضمين كونتاكتور خط رئيسيًا تُفصل طاقته أثناء حدوث إيقاف طارئ، بما يضمن عزل جهاز القيادة كهربائيًا عن الناقل الرئيسي حتى في حال تعطل مرحلة القدرة الداخلية.
