الوصف

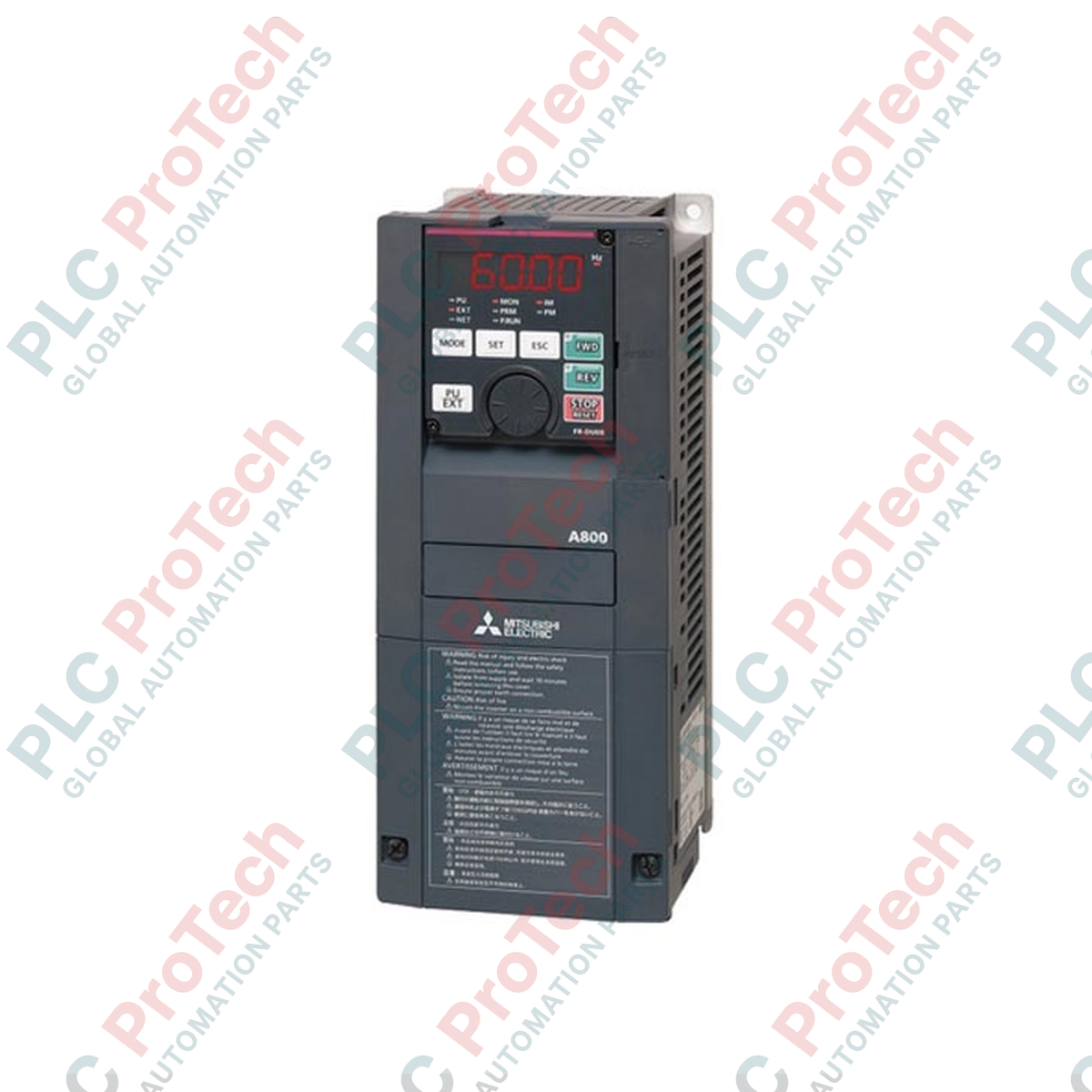

صُممت وحدة Mitsubishi Electric FR-A840-15K-1 للتحكم في المحركات الصناعية للخدمة الشاقة، وتعمل كمغير تردد عالي الأداء مصمم للتحكم في العزم المرتفع وتنظيم السرعة بدقة. وباعتبارها جزءاً من سلسلة FR-A800 الرائدة، تدمج هذه العاكسات ثلاثية الطور خوارزميات تحكم متجهي متقدمة لتشغيل المحركات الحثية ومحركات المغناطيس الدائم بثبات استثنائي. وتتميز بسعة قدرة مقننة مدمجة تبلغ 15 كيلوواط وواجهات RS-485/422/232 مدمجة، مما يتيح التكامل السلس مع معماريات التحكم الموزعة. صُممت وحدة القيادة القوية هذه لتطبيقات متطلبة مثل آلات البثق وأجهزة الطرد المركزي والرافعات القنطرية، وتوفر عزم بدء مرتفعاً وضبطاً دقيقاً لحلقة السرعة للحفاظ على استمرارية التشغيل في البيئات القاسية.
الميزات
-
تحكم متجهي حقيقي دون مستشعر: يحقق تحكماً بعزم مرتفع عند سرعة صفر دون الحاجة إلى واجهة تغذية راجعة لمشفّر.
-
تقييم مزدوج للحمل الزائد: قابلة للتهيئة لملفي التشغيل Normal Duty (ND) وLight Duty (LD) لتحسين أداء المحرك.
-
وظائف PLC مدمجة: تنفذ منطق التحكم اللامركزي وتكوينات الإدخال/الإخراج المخصصة مباشرةً داخل معالج وحدة القيادة.
-
تعزيز السلامة: دائرة إيقاف طارئ مدمجة ثنائية القناة متوافقة مع معايير ISO 13849-1 PLd / SIL2.
-
تحسين الطاقة: تعمل خوارزميات توفير الطاقة الديناميكية على ضبط التدفق المغناطيسي استجابةً لتغيرات متطلبات الحمل.
التطبيقات
- أنظمة ميكانيكية عالية القصور الذاتي، بما في ذلك أجهزة الطرد المركزي الصناعية والخلاطات.
- أنظمة مناولة المواد والرافعات العلوية والجسور القنطرية لتحديد الموضع.
- آلات التصنيع الثقيلة مثل آلات البثق واللف وأنظمة السيور الناقلة للخدمة الشاقة.
- تطبيقات عزم الدوران المتغير، بما في ذلك مجموعات المراوح الصناعية واسعة النطاق ومحطات الضخ عالية الضغط.
المواصفات الفنية
| المعلمة |
قيمة المواصفة |
| الشركة المصنعة |
Mitsubishi Electric |
| مرجع الطراز |
FR-A840-15K-1 |
| السلسلة |
FR-A800 |
| سعة المحرك القابلة للتطبيق |
15 كيلوواط (تشغيل عادي) |
| فئة جهد الإدخال |
380 إلى 500 فولت تيار متردد ثلاثي الطور، 50/60 هرتز |
| جهد الخرج المقنن |
380 إلى 500 فولت تيار متردد ثلاثي الطور (متناسب مع جهد الإدخال) |
| سعة الخرج |
18 كيلو فولت أمبير |
| الاتصال المدمج |
RS-232, RS-422, RS-485 (Modbus-RTU) |
| الهيكل الوقائي |
IP20 (نوع مغلق) |
| المعيار التمثيلي |
CE, UL, cUL |
| الأبعاد (W x H x D) |
220 مم x 300 مم x 190 مم |
| وزن الشحن (محسوب) |
9.5 كجم |
التوصيلات والواجهات
| رمز الطرف |
الوصف / التعيين الوظيفي |
| R/L1, S/L2, T/L3 |
أطراف إدخال مصدر طاقة تيار متردد ثلاثي الطور. |
| U, V, W |
توصيلات خرج التيار المتردد ثلاثية الطور إلى محرك حثي/محرك PM. |
| P/+، PR |
أطراف التوصيل لمقاومة الكبح الديناميكي الخارجية الاختيارية. |
| STF / STR |
مداخل أوامر التشغيل الأمامي/التشغيل العكسي. |
| SD |
طرف مشترك لإشارات دخل التحكم (معزول عن المشترك التناظري 5). |
| 10, 2, 5 |
دخل إعداد السرعة التناظرية (مرجع +10V، دخل 0-5V/0-10V، مشترك تناظري). |
رؤى هندسية تجريبية
الطُرز البديلة والتوافق
يحل هذا المشغل مباشرةً محل أنظمة FR-A740-15K القديمة. ورغم تطابق أبعاد التركيب ماديًا، يجب ترحيل معلمات التكوين. عند إجراء التشغيل التجريبي عبر برنامج FR Configurator2، تحقّق من تكوين المعلمة Pr. 189 (مستوى اكتشاف LDT) والمعلمة Pr. 570 (إعداد التصنيف المتعدد) بشكل صحيح بما يتوافق مع ملف حمل الوحدة القديمة.
مخاطر التطبيق والملاحظات الهندسية
يتطلب تشغيل هذا المشغل في لوحات مغلقة وغير مهوّاة عند درجات حرارة محيطة تتجاوز 40 درجة مئوية خفض تيار الخرج المقنن بنسبة 10%. قد يؤدي تشغيل تردد الحامل (Pr. 72) بأعلى من 2 kHz في مسارات كابلات محرك طويلة (أكثر من 50 مترًا) إلى تيارات تسرب سعوية، مما يؤدي إلى تفعيل أعطال E.THT (حمل زائد للعاكس) أو E.OC1 (تيار زائد أثناء التسارع).
نصائح التشغيل التجريبي والتوصيلات
لمنع التداخل الكهرومغناطيسي في حلقة مرجع السرعة التناظرية، افصل خطوط الإشارة 0-10V (الطرفان 2 و5) عن خطوط خرج المحرك عالية الجهد بمسافة لا تقل عن 30 سم. وصّل هيكل المحرك مباشرة بطرف تأريض العاكس، وتأكد من توصيل درع كابل التحكم بالأرضي من جهة المشغل فقط.
إرشادات التركيب
تحذير بالغ الأهمية
اعزل جميع مصادر الطاقة الرئيسية ومصادر طاقة التحكم قبل إجراء التوصيلات الفعلية بالمشغل. انتظر 10 دقائق على الأقل بعد فصل الطاقة للسماح بتفريغ مكثفات الناقل الداخلية. تحقّق دائمًا من أن جهد وصلة التيار المستمر بين الطرفين P/+ وN/- أقل من 30 VDC باستخدام مقياس جهد مُعاير قبل المتابعة.
1
ثبّت العاكس عموديًا داخل لوحة كهربائية خالية من الغبار ومحمية من الرطوبة، مع ضمان خلوص لا يقل عن 50 مم أعلى وأسفل مراوح التبريد.
2
قم بتوصيل مصدر الطاقة الوارد ثلاثي الطور بأطراف دخل الشبكة R/L1 وS/L2 وT/L3. لا تقم بتوصيل طاقة الدخل بأطراف الخرج U وV وW.
3
مرّر كابلات خرج المحرك عبر قناة مؤرضة مخصصة إلى الأطراف U وV وW، مع الحفاظ على فصل مادي عن كابلات التحكم والأجهزة.
4
قم بتوصيل إشارات التحكم ودوائر السلامة بكتلة أطراف التوصيل ذات المشبك الزنبركي، مع ضمان التكوين الصحيح لمفتاح منطق السحب/المصدر.
