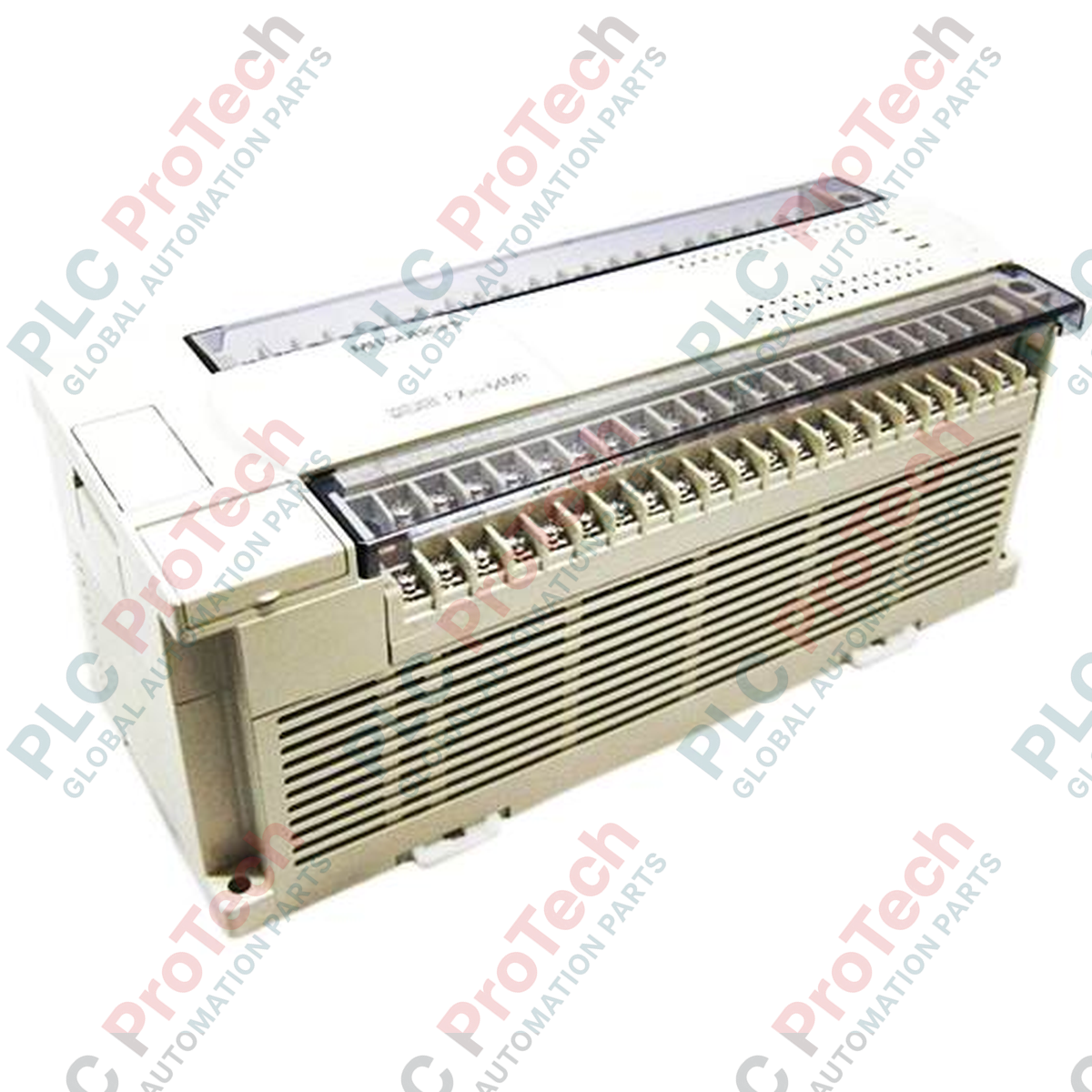

FX2N-64MT-ES/UL | ميتسوبيشي إلكتريك | وحدات التحكم القابلة للبرمجة سلسلة Fx2n

المهلة الزمنية المقدرة: عادة ما يتم الشحن في غضون 1 - 10 أيام عمل.

الشركة المصنعة: ميتسوبيشي إلكتريك

FX2N-64MT-ES / UL

سلسلة FX2N FX2N-64MT

نظام الحساب والتحكم: طريقة تكرار البرنامج المخزن (LSI مخصص)، مع وجود تعليمات مقاطعة

طريقة التحكم في الإدخال والإخراج: طريقة المعالجة الدفعية (END عند تنفيذ التعليمات)، أمر تحديث الإدخال والإخراج، وظيفة التقاط النبضات

لغة البرمجة: نظام رمز المرحل + نظام سلم الخطوات (تم السماح بتمثيل SFC)

ذاكرة البرنامج: السعة القصوى للذاكرة: 16000 خطوة تعليق، 16000 خطوة، بما في ذلك سجل الملفات

سعة وتنسيق الذاكرة المدمجة: ذاكرة وصول عشوائي (RAM) سعة 8000 خطوة (مدعومة ببطارية ليثيوم مدمجة)

شريط الذاكرة (لوحة الذاكرة): · FX-RAM-8 (إمكانية التوافق مع 2000/4000/8000/16000 خطوة) · FX-EPROM-8 (إمكانية التوافق مع 2000/4000/8000/16000 خطوة) · FX-EEPROM-4 (إمكانية التوافق مع 2000/4000 خطوة) · FX-EEPROM-8 (إمكانية التوافق مع 2000/4000/8000 خطوة) · FX-EEPROM-16 (إمكانية التوافق مع 2000/4000/8000/16000 خطوة)

ذاكرة توسيع الوظائف (لوحة ذاكرة توسيع الوظائف): الإصدار 3.00 من جهاز التسلسل أو أعلى، يمكن تركيب لوحة ذاكرة توسيع الوظائف FX2N-ROM-E1، وظيفة إرسال بريد قصير، وظيفة التحكم في تشغيل العاكس - EEPROM بسعة 16000 خطوة (2000/4000/8000 خطوة ممكنة أيضًا)

تشغيل أثناء وظيفة الكتابة: نعم (يمكن تغيير البرامج أثناء تشغيل جهاز التسلسل)

وظيفة الحماية: توجد وظيفة حماية بكلمة مرور (عن طريق وظيفة الكلمة الرئيسية)

ساعة الوقت الحقيقي: وظيفة الساعة: مدمجة من عام 1980 إلى 2079 (مع تصحيح السنة الكبيسة) تبديل سنة مكونة من رقمين / 4 أرقام، انحراف شهري ± 45 ثانية (25 درجة مئوية)

نوع التعليمات: التعليمات الأساسية: تعليمات التسلسل: 27 - تعليمات سلم الخطوات: اثنان

تعليمات التطبيق: تعليمات التطبيق: 132 نوعًا

سرعة المعالجة الحسابية: التعليمات الأساسية: 0.08 ثانية / تعليمات

تعليمات التطبيق: 1.52 إلى عدد 100 ثانية / تعليمات

نقاط الإدخال والإخراج: عدد المدخلات: 184 نقطة أو أقل (عند التوسيع في التركيب)

عدد المخرجات: 184 نقطة أو أقل (عند التوسيع في التركيب)

نقاط الإدخال/الإخراج عن بعد (CC-Link): بعد الإدخال/الإخراج الفعلي، بما في ذلك 256 نقطة

النقاط الإجمالية: أقل من 256 نقطة (عند التوسيع في التركيب)

الجهاز: مرحل الإدخال والإخراج: مرحل الإدخال: X000 ~ X267 184 نقطة (رقم ثماني) عند الاستخدام مع التوسيع

مرحل الإخراج: Y000 ~ Y267 184 نقطة (رقم ثماني) عند الاستخدام مع التوسيع

المرحل المساعد: للاستخدام العام: M0 ~ M499 500 نقطة هي منطقة غير مدعومة بالبطارية. يمكنك تغيير منطقة النسخ الاحتياطي للبطارية عن طريق إعداد المعلمة.

للحفظ: M500 ~ M1023 524 نقطة هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

للحفظ (منطقة ثابتة للنسخ الاحتياطي للبطارية): M1024 ~ M3071 2048 نقطة هي منطقة ثابتة للنسخ الاحتياطي للبطارية. لا يمكن تغيير هذه المنطقة.

للميزات الخاصة: M8000 ~ M8255 256 نقطة

الحالة: الحالة الأولية: S0 ~ S9 10 نقاط

للاستخدام العام: S10 ~ S499 490 نقطة هي منطقة غير مدعومة بالبطارية. يمكنك تغيير منطقة النسخ الاحتياطي للبطارية عن طريق إعداد المعلمة.

للحفظ: S500 ~ S899 400 نقطة هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

للإشارة: S900 ~ S999 100 نقطة هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

المؤقت (تأخير التشغيل): 100 مللي ثانية: T0 ~ T199 200 نقطة (0.1 إلى 3276.7 ثانية)

10 مللي ثانية: T200 ~ T245 46 نقطة (0.01 إلى 327.67 ثانية)

نوع التكامل 1 مللي ثانية (حفظ المكثف): T246 ~ T249 4 نقاط (0.001 إلى 32.767 ثانية) هي منطقة ثابتة مدعومة بالبطارية. لا يمكن تغيير هذه المنطقة.

نوع التكامل 100 مللي ثانية (حفظ المكثف): T250 ~ T255 6 نقاط (0.1 إلى 3276.7 ثانية) هي منطقة ثابتة مدعومة بالبطارية. لا يمكن تغيير هذه المنطقة.

العداد: 16 بت لأعلى: C0 ~ C99 100 نقطة (0 إلى 32767 عدًا) هي منطقة غير مدعومة بالبطارية. يمكنك تغيير منطقة النسخ الاحتياطي للبطارية عن طريق إعداد المعلمة.

16 بت لأعلى (منطقة النسخ الاحتياطي للبطارية): C100 ~ C199 100 نقطة (0 إلى 32767 عدًا) هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

32 بت ثنائي الاتجاه: C200 ~ C219 20 نقطة (-2,147,483,648 إلى +2,147,483,647 عدًا) هي منطقة غير مدعومة بالبطارية. يمكنك تغيير منطقة النسخ الاحتياطي للبطارية عن طريق إعداد المعلمة.

32 بت ثنائي الاتجاه (منطقة النسخ الاحتياطي للبطارية): C220 ~ C234 15 نقطة (-2,147,483,648 إلى +2,147,483,647 عدًا) هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

عداد عالي السرعة: [32 بت عالي السرعة لأعلى/لأسفل] C235 ~ C255 بحد أقصى ست نقاط قابلة للاستخدام في مرحلة واحدة: 60 كيلو هرتز، 10 كيلو هرتز في مرحلتين: 30 كيلو هرتز، 5 كيلو هرتز. يوجد حد للعدد وتردد الإدخال الذي يمكن استخدامه حسب الظروف المستخدمة. إنها منطقة نسخ احتياطي للبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

سجل البيانات (32 بت المستخدمة في الزوج): 16 بت للأغراض العامة: D0 ~ D199 200 نقطة هي منطقة غير مدعومة بالبطارية. يمكنك تغيير منطقة النسخ الاحتياطي للبطارية عن طريق إعداد المعلمة.

16 بت للحفظ (منطقة النسخ الاحتياطي للبطارية): D200 ~ D511 312 نقطة هي منطقة مدعومة بالبطارية. يمكنك تغييرها إلى منطقة غير مدعومة بالبطارية عن طريق إعداد المعلمة.

16 بت للحفظ (منطقة ثابتة للنسخ الاحتياطي للبطارية): D512 ~ D7999 7488 نقطة (D1000 لاحقًا، مسموح بتعيينها كسجل ملفات في وحدة 500 نقطة) هي منطقة ثابتة للنسخ الاحتياطي للبطارية. لا يمكن تغيير هذه المنطقة.

16 بت للميزات الخاصة: D8000 ~ D8255 256 نقطة

لمؤشر 16 بت: V0 ~ V7، Z0 ~ Z7 16 نقطة

المؤشر: JUMP، لفرع CALL: P0 ~ P127 128 نقطة (لتعليمات CJ، لتعليمات CALL، لـ END jump P63)

مقاطعة الإدخال: I00 ~ I50 6 نقاط

مقاطعة المؤقت: I6 ~ I8 3 نقاط

مقاطعة العداد: I010 ~ I060 6 نقاط (لتعليمات HSCS)

التعشيش: [تحكم رئيسي] N0 ~ N7 8 نقاط (لتعليمات MC)

الثابت: رقم عشري (K): 16 بت: -32,768 + 32,767 32 بت: -2,147,483,648 ~ + 2,147,483,647

سداسي عشري (H): 16 بت: 0 ~ FFFF 32 بت: 0 ~ FFFFFFFF

مواصفات الطاقة:

الجهد المقنن: تيار متردد 100 ~ 240 فولت

نطاق الجهد المسموح به: تيار متردد 85 ~ 264 فولت

التردد المقنن: 50 / 60 هرتز

الوقت المسموح به لانقطاع التيار الكهربائي اللحظي: سيستمر 10 مللي ثانية في العمل لانقطاع التيار الكهربائي اللحظي التالي. إذا كان جهد مصدر الطاقة هو نظام تيار متردد 200 فولت، يمكن للمستخدم تغيير البرنامج من 10 إلى 100 مللي ثانية.

صمام التيار الكهربائي: 250 فولت 5 أمبير

تيار الاندفاع: بحد أقصى 40 أمبير 5 مللي ثانية أو أقل / تيار متردد 100 فولت، بحد أقصى 60 أمبير 5 مللي ثانية أو أقل / تيار متردد 200 فولت

استهلاك الطاقة: 40 واط

طاقة خدمة تيار مستمر 24 فولت: 460 مللي أمبير أو أقل

مزود طاقة داخلي تيار مستمر 5 فولت: 290 مللي أمبير

مواصفات الإدخال:

عدد المدخلات: 32 نقطة

شكل توصيل الإدخال: كتلة طرفية قابلة للإزالة (براغي M3)

تنسيق الإدخال: غاطس

جهد إشارة الإدخال: تيار مستمر 24 فولت ± 10%

معاوقة الإدخال: X000 ~ X007: 3.3 كيلو أوم

X010 أو ما بعده: 4.3 كيلو أوم

تيار إشارة الإدخال: X000 ~ X007: 7 مللي أمبير / تيار مستمر 24 فولت

X010 أو ما بعده: 5 مللي أمبير / تيار مستمر 24 فولت

تيار حساسية تشغيل الإدخال: X000 ~ X007: أكثر من 4.5 مللي أمبير

X010 أو ما بعده: أكثر من 3.5 مللي أمبير

تيار حساسية إيقاف الإدخال: 1.5 مللي أمبير أو أقل

وقت استجابة الإدخال: حوالي 10 مللي ثانية X000 ~ X017 (لعدد الوحدات الأساسية المدمجة) يحتوي على فلتر رقمي مدمج، ويمكن تغييره بوحدة 1 مللي ثانية إلى 0 ~ 60 مللي ثانية حسب تعليمات التطبيق أو D8020. إذا تم تحديد 0، فإن X000، X001 تكون 20 مللي ثانية، X002 ~ X017 ستكون 50 مللي ثانية.

تنسيق إشارة الإدخال: إدخال تلامسي بدون جهد ترانزستور ذو مجمع مفتوح NPN

عزل دائرة الإدخال: مقرن ضوئي

عرض تشغيل الإدخال: يضيء مصباح LED عند تشغيل الإدخال

مواصفات الإخراج:

عدد المخرجات: 32 نقطة

شكل توصيل الإخراج: كتلة طرفية قابلة للإزالة (براغي M3)

نوع / تنسيق الإخراج: ترانزستور / خرج غاطس

مزود طاقة خارجي: تيار مستمر 5 ~ 30 فولت

أقصى حمل: حمل مقاوم: خرج نقطة واحدة / مشترك: 0.5 أمبير أو أقل خرج 4 نقاط / مشترك: 0.8 أمبير أو أقل خرج 8 نقاط / مشترك: 1.6 أمبير أو أقل (Y000, Y001 هو 0.3 أمبير / خرج نقطة واحدة)

الحمل الحثي: 12 واط / تيار مستمر 24 فولت (Y000, Y001 هو 7.2 واط / تيار مستمر 24 فولت)

الحد الأدنى للحمل: -

تيار تسرب الدائرة المفتوحة: 0.1 مللي أمبير / تيار مستمر 30 فولت

جهد التشغيل: 1.5 فولت

وقت الاستجابة: إيقاف التشغيل: Y000, Y001: 15 مللي ثانية تاليًا Y002 لاحقًا: 0.2 مللي ثانية أو أقل

تشغيل إيقاف: Y000, Y001: 30 مللي ثانية تاليًا Y002 لاحقًا: 0.2 مللي ثانية أو أقل

عزل الدائرة: مقرن ضوئي

عرض تشغيل الإخراج: إضاءة LED عند تشغيل المقرن الضوئي

وظيفة عداد مدمج عالي السرعة:

إدخال عد مرحلة واحدة 1: [C235، C236] حتى نقطتين: أفضل 60 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 10 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 5.5 كيلو هرتز [C237 ~ C245] حتى 4 نقاط: حتى 10 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 10 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 5.5 كيلو هرتز عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 20 كيلو هرتز كحد أقصى. أثناء مقارنة عالية السرعة باستخدام SET / RESET، عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 11 كيلو هرتز كحد أقصى. عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال)، 5.5 كيلو هرتز كحد أقصى.

إدخال عد مرحلة واحدة 2: [C246] حتى نقطة واحدة: أفضل 60 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 10 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 5.5 كيلو هرتز [C247 ~ C250] حتى نقطتين: أفضل 10 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 10 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 5.5 كيلو هرتز عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 20 كيلو هرتز كحد أقصى. أثناء مقارنة عالية السرعة باستخدام SET / RESET، عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 11 كيلو هرتز كحد أقصى. عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال)، 5.5 كيلو هرتز كحد أقصى.

إدخال عد مرحلتين 2: [C251] حتى نقطة واحدة: أفضل 30 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 5 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 4 كيلو هرتز [C252 ~ C255] حتى نقطتين: أفضل 5 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 4 كيلو هرتز نطاق ترددي عالي السرعة مقارنة HSZ عند الاستخدام: 4 كيلو هرتز عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 20 كيلو هرتز كحد أقصى. أثناء مقارنة عالية السرعة باستخدام SET / RESET، عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال) هو 11 كيلو هرتز كحد أقصى. عداد عالي السرعة، تعليمات إخراج النبضات، مجموع التردد الذي يتم فيه معالجة تعليمات كثافة النبضات المتتالية (يتم جمع عداد المرحلتين ضعف تردد الإدخال)، 5.5 كيلو هرتز كحد أقصى.

إخراج النبضات المدمج ووظيفة تحديد المواقع:

عدد المحاور المتحكم بها: محورين مستقلين

التردد الأقصى: 20 كيلو هرتز

لغة البرمجة: برنامج التسلسل

الوحدة الأساسية المقابلة: وحدة أساسية من نوع خرج الترانزستور

تعليمات إخراج النبضات: إخراج النبضات (PLSY)، إخراج النبضات المتسارعة مع السرعة (PLSR) تنسيق إخراج النبضات: قطار نبضات (يتم التحكم في الاتجاه بواسطة التسلسل)

تعليمات تحديد المواقع: · قراءة القيمة الحالية المطلقة ([D] ABS) متوافقة مع الإصدار 3.00 أو أعلى

درجة الحرارة المحيطة: 0 ~ 55 درجة مئوية ····· تشغيل، -20 ~ 70 درجة مئوية ····· أثناء التخزين

الرطوبة النسبية: 35 ~ 85% رطوبة نسبية (غير مكثفة) ..... تشغيل

مقاومة الاهتزاز: عند تركيب سكة DIN: التردد: 10 ~ 57 هرتز: سعة نصفية: 0.035 ملم في كل اتجاه X, Y, Z 10 مرات (لإجمالي 80 دقيقة لكل منها) المعايير، وفقًا للمعيار IEC61131-2

التردد: 57 ~ 150 هرتز: التسارع: 4.9 م/ث2 في كل اتجاه X, Y, Z 10 مرات (لإجمالي 80 دقيقة لكل منها) المعايير، وفقًا للمعيار IEC61131-2

التركيب المباشر في الوقت: التردد: 10 ~ 57 هرتز: سعة نصفية: 0.075 ملم في كل اتجاه X, Y, Z 10 مرات (لإجمالي 80 دقيقة لكل منها) المعايير، وفقًا للمعيار IEC61131-2

التردد: 57 ~ 150 هرتز: التسارع: 9.8 م/ث2 في كل اتجاه X, Y, Z 10 مرات (لإجمالي 80 دقيقة لكل منها) المعايير، وفقًا للمعيار IEC61131-2

الصدمة: 147 م/ث2، مدة الفعل 11 مللي ثانية، نبضة نصف جيبية عند X, Y, Z 3 مرات في كل اتجاه كمعيار، وفقًا للمعيار IEC61131-2

مقاومة الضوضاء: جهد ضوضاء 1000Vp-p، عرض الضوضاء 1 ميكرو ثانية، بسبب ارتفاع 1ns، دورة 30 ~ 100 هرتز لمحاكي الضوضاء

جهد التحمل: عند إجراء اختبار جهد التحمل، يرجى المرور بين الطرف الأرضي لكل طرف والوحدة الأساسية بجهد أدناه. طرف إمداد الطاقة (طاقة تيار متردد) وبين الطرف الأرضي: تيار متردد 1.5 كيلو فولت دقيقة واحدة طاقة خدمة تيار مستمر 24 فولت، وطرف الإدخال (تيار مستمر 24 فولت) وبين الطرف الأرضي: تيار متردد 500 فولت دقيقة واحدة طرف الإخراج (ترانزستور) وبين الطرف الأرضي: تيار متردد 500 فولت دقيقة واحدة

مقاومة العزل: عند إجراء اختبار مقاومة العزل، يرجى المرور بين الطرف الأرضي لكل طرف والوحدة الأساسية بجهد أدناه. طرف إمداد الطاقة (طاقة تيار متردد) وبين الطرف الأرضي: تيار مستمر 500 فولت 5 ميجا أوم أو أكثر في جهاز اختبار مقاومة العزل طاقة خدمة تيار مستمر 24 فولت، وطرف الإدخال (تيار مستمر 24 فولت) وبين الطرف الأرضي: تيار مستمر 500 فولت 5 ميجا أوم أو أكثر في جهاز اختبار مقاومة العزل وطرف الإخراج (ترانزستور) بين الطرف الأرضي: تيار مستمر 500 فولت 5 ميجا أوم أو أكثر في جهاز اختبار مقاومة العزل

الأرضي: تأريض الفئة D (مقاومة الأرض: 100 أوم أو أقل) <لا يسمح بالتأريض المشترك مع نظام الجهد العالي> الأرضي، يرجى استخدام تأريض مخصص أو تأريض مشترك.

استخدام الغلاف الجوي: لا يوجد غازات مسببة للتآكل أو قابلة للاشتعال، غبار موصل (غبار) ليس شديدًا

الاستخدام المتقدم: 2000 متر أو أقل لا يمكن استخدامه في بيئة مضغوطة تتجاوز الضغط الجوي. هناك احتمال حدوث عطل.

وزن الشحن: 2 كجم
