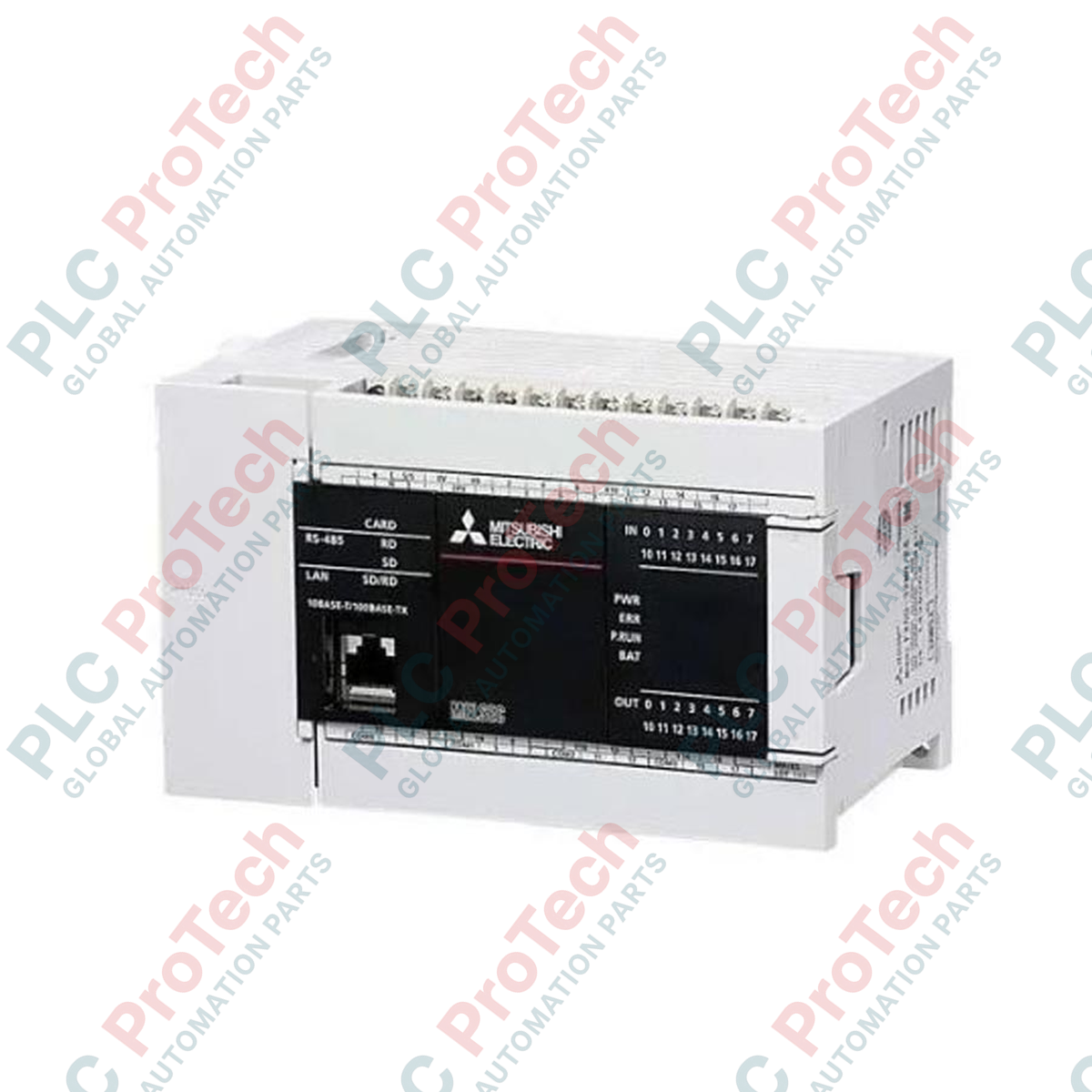

وحدة CPU من سلسلة MELSEC iQ-F من Mitsubishi Electric ‏FX5U-64MR/DS

SKU FX5U-64MR/DS

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: FX5U-64MR/DS
Country of origin:الولايات المتحدة
نوع المنتج: وحدات المعالج المركزي PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعمل Mitsubishi Electric FX5U-64MR/DS كوحدة معالجة أساسية ضمن منصة سلسلة MELSEC iQ-F، ومهمته تنفيذ منطق التحكم عالي السرعة وتنسيق النظام. يدمج هذا المتحكم قدرة المعالجة وواجهات الاتصال المدمجة ومعالجة الإدخال/الإخراج المحلية عالية الكثافة في هيكل مدمج واحد. وبفضل تزويده بـ 64 نقطة إدخال/إخراج فعلية مدمجة، تستخدم الوحدة مصدر طاقة بجهد 24 فولت تيار مستمر لتشغيل بنيتها الداخلية لوحدة المعالجة المركزية وتوفير طاقة مساعدة لوحدات التوسعة المحلية. وتضمن واجهة كتلة الأطراف اللولبية المتينة توصيلات موثوقة مقاومة للاهتزاز في بيئات التشغيل الصناعية الصعبة.

الميزات

تحكم عالي الكثافة: 64 نقطة إدخال/إخراج مدمجة، تتألف من 32 مدخلًا رقميًا و32 مخرجًا رقميًا.
مدخل طاقة تيار مستمر: مصمم لخزائن التحكم القياسية بجهد 24 فولت تيار مستمر، مما يقلل متطلبات السلامة مقارنةً بالبدائل التي تعمل بالتيار المتردد.
مخارج تبديل المرحلات: توفر نقاط تلامس المرحلات الميكانيكية المستقلة عزلًا كهربائيًا عاليًا وتحملًا للأحمال عبر نطاقات التيار المستمر أو المتردد.
أطراف توصيل ميدانية متينة: تضمن أطراف التوصيل اللولبية السلكية ثباتًا ماديًا طويل الأمد في الآلات ذات الاهتزازات العالية.
إدارة إمداد الطاقة الديناميكية: توفر طاقة ناقل داخلية تبلغ 1100 مللي أمبير عند 5 فولت تيار مستمر و740 مللي أمبير عند 24 فولت تيار مستمر لتشغيل أجهزة التوسعة اللاحقة.

التطبيقات

أنظمة التغليف واللف: الفهرسة عالية السرعة، والإغلاق، ومنطق تغذية المواد.
مناولة المواد والناقلات: الفرز متعدد المناطق، وتوجيه المحوّلات، والتشابك الوقائي.
أنظمة محطات معالجة المياه: التحكم المحلي في الضخ، وتنظيم الصمامات، واستشعار مستويات المياه.
لوحات التدفئة والتهوية وتكييف الهواء الصناعية: تسلسل تشغيل الضواغط، وتحديد أنماط سرعة المراوح، والمراقبة المحلية للنظام.

جدول المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنّعة	Mitsubishi Electric
رقم الطراز	FX5U-64MR/DS
اسم السلسلة	سلسلة MELSEC iQ-F
مصدر طاقة الإدخال	24 فولت تيار مستمر (+20%، -15%)
إجمالي نقاط الإدخال/الإخراج المدمجة	64 نقطة
مواصفات المدخلات الرقمية	32 نقطة، 24 فولت تيار مستمر (نوع المصب)
مواصفات المخارج الرقمية	32 نقطة، مخارج مرحلات
سعة مصدر الطاقة الداخلي 5 فولت تيار مستمر	1100 مللي أمبير
سعة مصدر الطاقة الداخلي 24 فولت تيار مستمر	740 مللي أمبير
واجهة التوصيل	كتلة أطراف لولبية
وزن الشحن (محسوب)	2.0 كجم

التوصيلات والواجهات

الطرف / المنفذ	التعيين الوظيفي / الوصف
L+ / M	أطراف إدخال مصدر الطاقة الرئيسي بالتيار المستمر (24 فولت تيار مستمر)
التأريض الوظيفي (FG)	نقطة مرجعية لترشيح ضوضاء النظام والتأريض
X0 إلى X37	أطراف مداخل رقمية بمصرف 24 فولت تيار مستمر
Y0 إلى Y37	أطراف خرج نقاط تلامس التبديل بالمرحل الميكانيكي

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يتطلب ترحيل البنى القديمة من FX3U إلى منصة FX5U ترحيل البرنامج القياسي باستخدام برنامج GX Works3. انتبه إلى أن FX5U-64MR/DS هو طراز بمدخل تيار مستمر 24 فولت؛ ولا تستبدل رمز الطراز هذا بالطراز البديل المدعوم بخط التيار المتردد (FX5U-64MR/ES) أو تخلط بينهما، إذ تختلف مخططات توصيلهما وتكوينات التأريض الداخلية اختلافًا كبيرًا.

أخطاء التطبيق الشائعة وملاحظات هندسية

لحماية نقاط تلامس المرحلات الميكانيكية في FX5U-64MR/DS عند تشغيل أحمال حثية مثل الملفات اللولبية أو الموصلات، يجب تركيب أجهزة خارجية لكبح الاندفاعات. استخدم شبكة كابح RC على التوازي مع الأحمال الحثية للتيار المتردد، وثنائيًا حرّ الحركة على التوازي مع الأحمال الحثية للتيار المستمر لمنع لحام نقاط المرحلات الداخلية قبل الأوان.

نصائح التشغيل الأولي والتوصيلات

عند تمرير كابلات الاتصالات وتوصيل مداخل التيار المستمر، تأكد من عزل جميع إشارات المنطق فعليًا عن موصلات محركات الجهد العالي. استخدم تأريضًا من الفئة D (100 أوم أو أقل) مخصصًا لنظام PLC وحده لتقليل التداخل الكهرومغناطيسي على ناقل CPU الداخلي وسجلات العداد عالي السرعة.

إرشادات التركيب

تحذير بالغ الأهمية: تحقّق من فصل الطاقة الكامل فعليًا عن لوحة التوزيع قبل بدء تركيب الوحدة أو إزالتها. قد يؤدي عدم عزل الطاقة عن المداخل الرئيسية والمساعدة إلى صدمة كهربائية كارثية أو تدمير دوائر منطق CPU الداخلية بشكل دائم.

1

ثبّت وحدة CPU بإحكام على سكة DIN قياسية مقاس 35 مم، أو استخدم التثبيت المباشر بالبراغي داخل لوحة تحكم مغلقة ومنخفضة الاهتزاز.

2

صِل طرف التأريض الوظيفي المخصص (FG) بقضيب ناقل التأريض الوقائي المشترك قبل إنهاء توصيلات الأسلاك المساعدة.

3

صِل كابلات مصدر التيار المستمر 24 فولت مباشرةً بالطرفين L+ وM، مع التحقق من صحة القطبية باستخدام مقياس رقمي قياسي متعدد الوظائف قبل تشغيل النظام لأول مرة.

FAQ

ما جهد مصدر الطاقة المطلوب لوحدة المعالجة المركزية FX5U-64MR/DS؟

تعمل هذه الوحدة بجهد دخل اسمي لمصدر الطاقة يبلغ 24 فولت تيار مستمر (بنطاق تشغيل من +20% إلى -15%).

ما خصائص المداخل والمخارج في هذه الوحدة؟

تحتوي على 32 مدخلًا بجهد 24 فولت تيار مستمر (من النوع الغاطس) و32 مخرجًا رقميًا يتم تشغيلها بواسطة مرحلات ميكانيكية.

ما سعة الطاقة الداخلية المتاحة لوحدات التوسعة اللاحقة؟

توفر الوحدة ما يصل إلى 1100 مللي أمبير عند 5 فولت تيار مستمر و740 مللي أمبير عند 24 فولت تيار مستمر لتزويد وحدات التوسعة والاتصال المتصلة بالطاقة.

هل تستخدم هذه الوحدة أطرافًا لولبية أم نابضية؟

تستخدم FX5U-64MR/DS واجهة كتلة أطراف لولبية متينة لجميع نهايات توصيل الأسلاك الميدانية.

View all FAQs →
