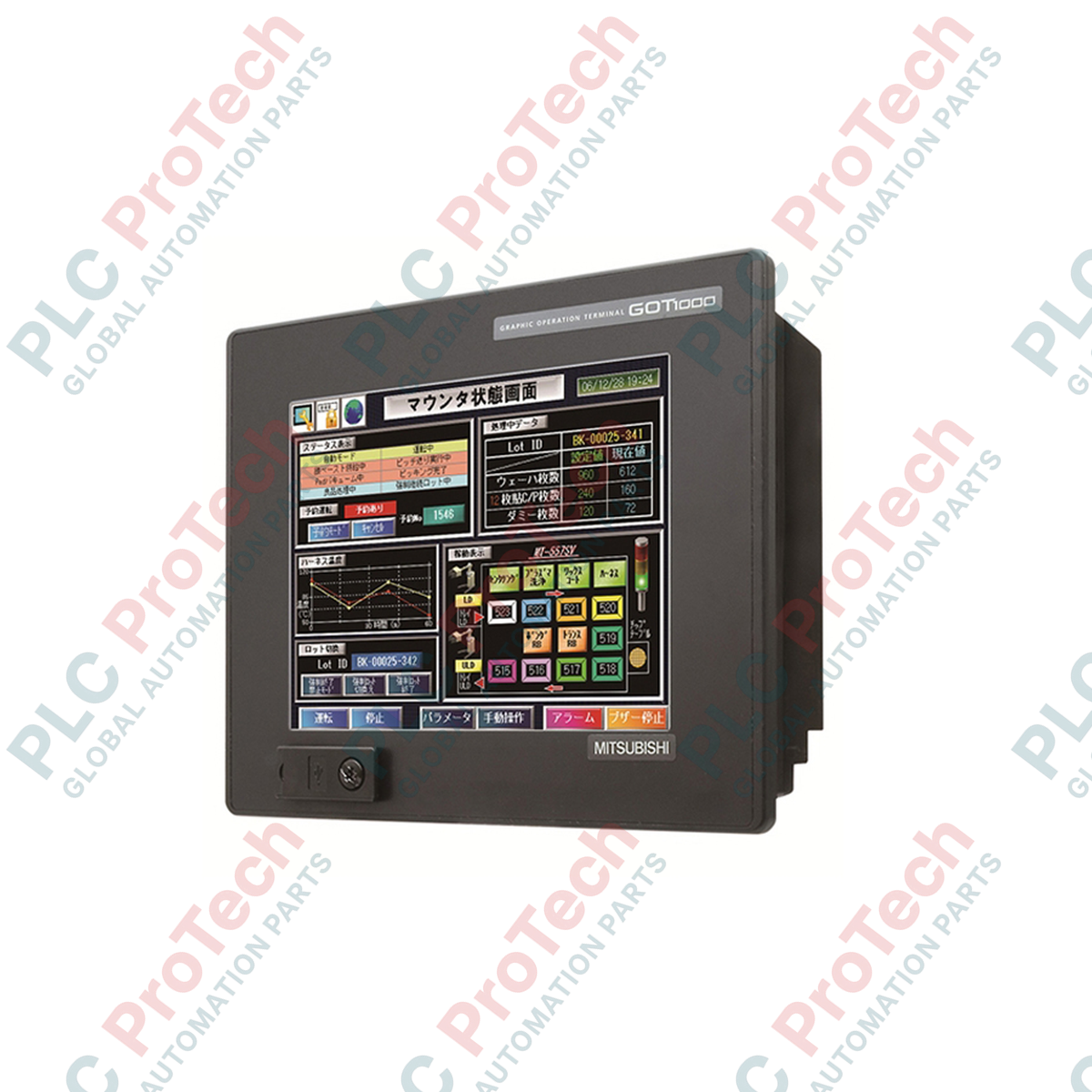

لتحسين العرض في أرضية المصنع، يعمل Mitsubishi Electric GT1572-VNBA كواجهة متينة بين الإنسان والآلة ضمن سلسلة GOT1000 عالية الأداء. صُممت هذه الوحدة الطرفية الرسومية للتشغيل، والمخصصة لبيئات التحكم الصناعية الصعبة، بشاشة بلورية سائلة ملونة TFT عالية المتانة لعرض قياسات الآلات وبيانات التشغيل الدقيقة باستمرار لفنيي الأتمتة. وتعمل الوحدة بمصدر طاقة تيار متردد واسع النطاق، كما تتكامل بسهولة مع وحدات PLC من سلسلة MELSEC ومعدات الحقول متعددة الشركات المصنعة.
| الشركة المصنعة | Mitsubishi Electric |
| رقم الطراز | GT1572-VNBA |
| سلسلة المنتج | سلسلة GOT1000 (GT15) |
| نوع الشاشة | شاشة بلورية سائلة ملونة TFT |
| حجم الشاشة | 10.4 بوصة |
| الدقة | 640 × 480 نقطة |
| أبعاد الشاشة | 211(W) × 158(H) مم |
| لون الشاشة | 16 لونًا |
| جهد مصدر الإدخال | من 100 إلى 240 فولت تيار متردد (+10%، -15%) |
| تردد الإدخال | 50/60 هرتز (+/- 5%) |
| استهلاك الطاقة | 28 واط أو أقل |
| القدرة الظاهرية القصوى | 110 VA (عند أقصى حمل) |
| تيار الاندفاع | 40 أمبير أو أقل (لمدة 4 مللي ثانية عند أقصى حمل) |
| وزن الشحن | 4.0 كجم |
| نوع المنفذ | تفاصيل الواجهات والاستخدام |
|---|---|
| منفذ الاتصال التسلسلي 1 | واجهة RS-232 مدمجة للاتصالات مع الكمبيوتر الشخصي أو وحدة PLC |
| منفذ الاتصال التسلسلي 2 | قناة اتصال متعددة النقاط RS-422/485 مدمجة |
| منافذ USB | منفذا USB مدمجان من النوع A وMini-B لنقل الإعدادات أو التخزين |
| فتحة الذاكرة | فتحة بطاقة CF لتسجيل البيانات والنسخ الاحتياطي ونشر نظام التشغيل |
تعمل GT1572-VNBA كبديل مباشر ضمن عائلة GT15 من سلسلة GOT1000. عند استبدال الأنظمة الأقدم أو الترقية من وحدات GT11/GT15 الأقدم، تحقّق من وحدات الاتصالات المثبتة في فتحات التوسعة الخلفية (مثل CC-Link أو Ethernet أو توصيلات الناقل)، إذ يجب نقل لوحات الخيارات هذه إلى وحدة HMI الجديدة للحفاظ على تخطيط الشبكة. استخدم برنامج GT Designer3 لتحويل ملفات المشاريع القديمة (ملفات .g2 أو .g1) إلى ملفات مساحة العمل الحالية.
إن أنبوب الإضاءة الخلفية CCFL المستخدم في هذه الوحدة تحديدًا له عمر تشغيلي محدود. في اللوحات الكهربائية ذات درجات الحرارة المرتفعة، احرص على وجود خلوص رأسي لا يقل عن 100mm عن العناصر القريبة المولدة للحرارة (مثل محركات التردد المتغير أو مصادر الطاقة) لتجنب خفوت الشاشة أو تدهور الألوان قبل الأوان. حافظ على تهوية الخزانة بشكل مناسب لضمان بقاء درجة حرارة HMI الداخلية ضمن النطاقات الاسمية.
عند توصيل الواجهات التسلسلية بوحدات PLC من سلسلة MELSEC عبر شبكات RS-422/485، استخدم دائمًا كابلات أزواج ملتوية مزدوجة التدريع. من الضروري توصيل طرف التأريض الهيكلي (FG) في GT1572-VNBA مباشرةً بتأريض أرضي منخفض الممانعة للحد من ضوضاء EMI. لا تشارك هذا التأريض مع معدات المحركات ذات التيار العالي.
اعزل جميع مصادر الطاقة الخارجية وافصلها مع وضع علامات القفل قبل تنفيذ الفتحات الميكانيكية أو توصيلات الأسلاك في هذه الوحدة الطرفية الرسومية. قد يؤدي تشغيل الوحدة وهي موصّلة بالطاقة إلى تعطل الأجهزة أو حدوث صدمة كهربائية أو إصابة شخصية.
تأكد من أن سُمك لوحة التثبيت يتراوح بين 2.0 mm و10.0 mm لضمان ضغط حشية الإحكام البيئية بشكل صحيح.
أدخل الوحدة الطرفية في فتحة اللوحة وثبّتها من الخلف باستخدام تركيبات التثبيت المرفقة. أحكم ربط البراغي بالتساوي وفق عزم الربط المحدد (0.36 إلى 0.48 N-m) لمنع تشوه الهيكل.
وصّل مصدر طاقة تيار متردد خارجيًا (100 إلى 240 V AC) باستخدام أسلاك بمساحة مقطع لا تقل عن 2.0 mm2. أحكم ربط براغي كتلة التوصيل لمنع الوصلات المرتخية.
تحقق من توجيه مسار التأريض الصحيح، ثم أعد تزويد دائرة التغذية بالطاقة، وحمّل مشروع تهيئة العرض المرئي المستهدف عبر GT Designer3.
