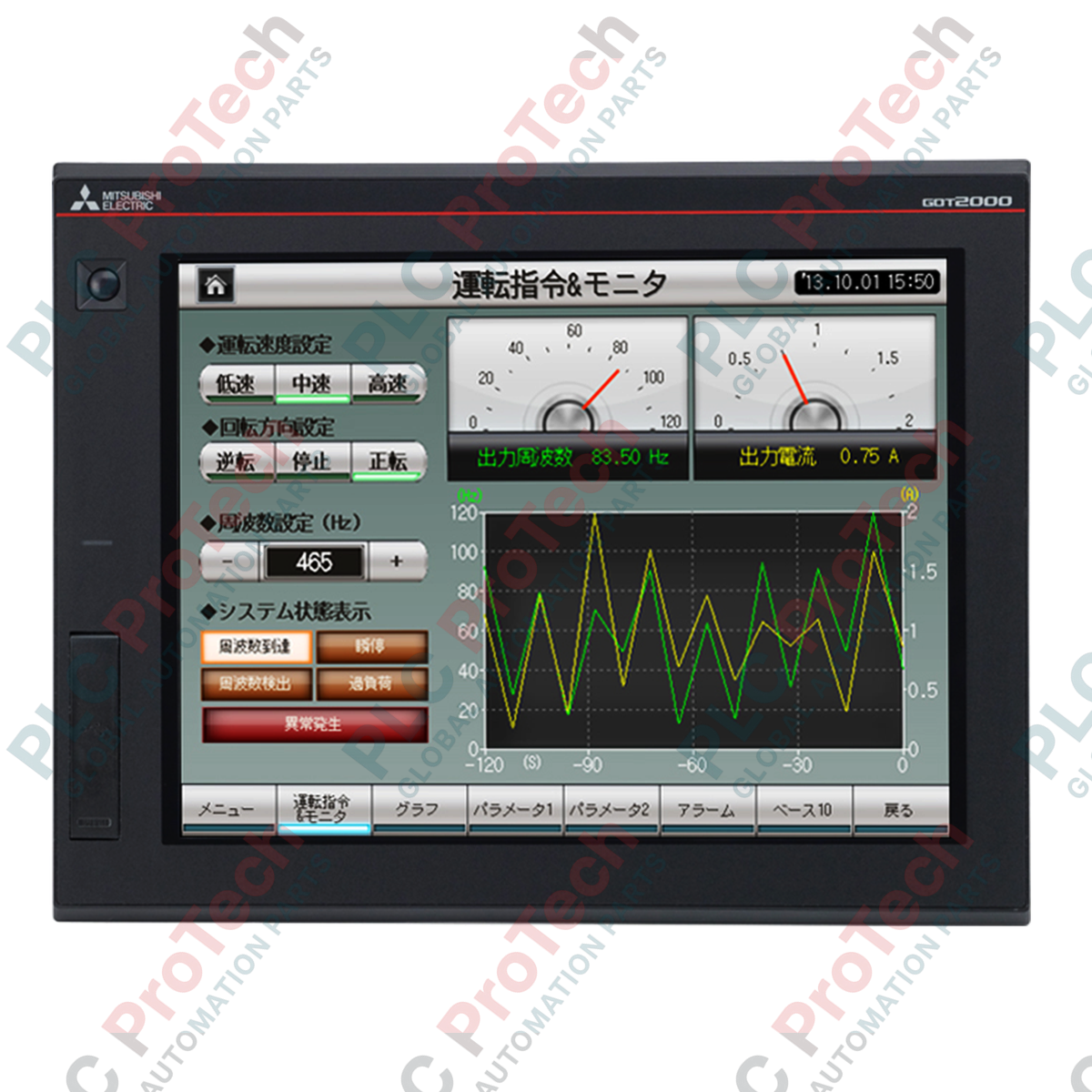

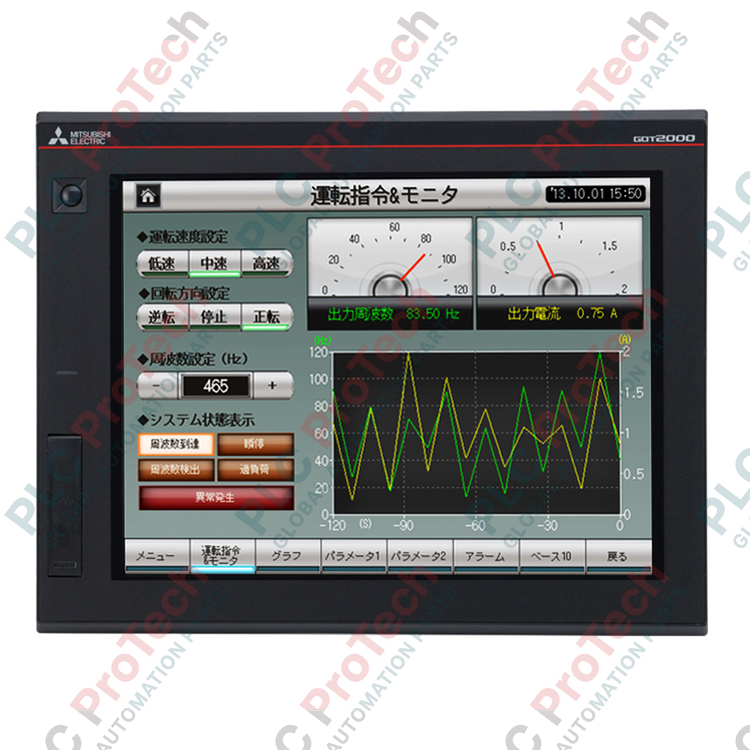

Mitsubishi Electric GT2712-STBA GOT2000 Series Touch Screen HMI Terminal

SKU GT2712-STBA

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2712-STBA
Country of origin:الولايات المتحدة
نوع المنتج: واجهات HMI صناعية بشاشة لمس
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 10000ج
Dimensions: 380 مم × 310 مم × 120 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يُدمج التصور المباشر والتحكم بالإيماءات متعددة اللمس بالكامل في واجهة الإنسان والآلة Mitsubishi Electric GT2712-STBA، وهي محطة متقدمة مصممة لبيئات الأتمتة عالية الأداء. وباعتبارها مكوّنًا أساسيًا من منصة GOT2000 GT27، تتميز هذه المحطة الرسومية بشاشة TFT SVGA مقاس 12.1 بوصة، تدعم 65,536 لونًا مع إمكانات لمس متعدد مقاومي تماثلي قابلة للتخصيص. ويعمل مستشعر بشري مدمج على تنشيط الإضاءة الخلفية للشاشة تلقائيًا عند اقتراب المشغّل لمسافة متر واحد، مما يحسّن عمر LED ويقلل إجمالي استهلاك الطاقة في غرف التحكم الشاقة.

الميزات الرئيسية

إمكانية اللمس المتعدد: تتيح إيماءات بديهية مثل الضغط للتصغير والتكبير والتمرير، مع دعم نقطتي تفاعل متزامنتين كحد أقصى.
شاشة SVGA عالية الدقة: شاشة TFT بمصفوفة نشطة مقاس 12.1 بوصة بدقة 800 × 600، مع سطوع قابل للضبط من 32 مستوى.
توفير ذكي للطاقة: يكتشف مستشعر كهروحراري بالأشعة تحت الحمراء مدمج اقتراب الأشخاص لتبديل وضعي السكون والتنشيط للإضاءة الخلفية تلقائيًا.
تهيئة ذاكرة قوية: تتميز بذاكرة تخزين (ROM) بسعة 57 ميجابايت وذاكرة تشغيل (RAM) بسعة 128 ميجابايت للمشاريع الرسومية المعقدة.
اتصال متنوع: منافذ مدمجة لشبكة Ethernet عالية السرعة، والاتصالات التسلسلية RS-232 وRS-422/485، ومضيف/جهاز USB.

التطبيقات

وحدات تحكم لخلايا خطوط تجميع السيارات عالية السرعة.
تصور عمليات خلط ومعالجة المواد الكيميائية بدقة.
أنظمة مراقبة منشآت المياه والصرف الصحي.
واجهات أتمتة لأدوات الآلات متعددة المحاور.

المواصفات الفنية

معلمة المواصفات	القيمة / التفاصيل
الشركة المصنعة	Mitsubishi Electric
رقم الطراز	GT2712-STBA
حجم الشاشة ونوعها	شاشة TFT ملونة من الكريستال السائل مقاس 12.1 بوصة
الدقة	SVGA (800 × 600 نقطة)
جهد الإمداد	من 100 إلى 240 فولت تيار متردد (+10%، -15%)، 50/60 هرتز
استهلاك الطاقة	44 واط أو أقل (الحمولة القصوى)
طريقة لوحة اللمس	نوع مقاومي تماثلي (لمس نقطتين في الوقت نفسه)
نوع الإضاءة الخلفية	LED (غير قابل للاستبدال، العمر الافتراضي التقريبي 60,000 ساعة)
ذاكرة التخزين (ROM)	57 ميجابايت
ذاكرة التشغيل (RAM)	128 ميجابايت
هيكل الحماية	اللوحة الأمامية: IP67F؛ داخل لوحة التحكم: IP2X
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
أبعاد فتحة اللوحة	302 (عرض) × 228 (ارتفاع) مم
الوزن الصافي للوحدة	2.4 كجم
وزن الشحن (محسوب)	10.0 كجم (مع عبوة الحماية الصناعية الكاملة)
أبعاد العبوة (محسوبة)	380 مم × 310 مم × 120 مم

التوصيلات والواجهات

نوع الواجهة	الموصل / التنسيق	مواصفات النقل
قناة Ethernet	RJ-45 (قناة واحدة)	تفاوض تلقائي بسرعة 10BASE-T / 100BASE-TX
قناة RS-232	D-Sub ذكر ذو 9 سنون (قناة واحدة)	سرعة نقل تصل إلى 115200 بت/ثانية
قناة RS-422/485	D-Sub أنثى ذات 9 سنون (قناة واحدة)	سرعة نقل تصل إلى 115200 بت/ثانية
مضيف USB	USB-A (قناتان - واحدة أمامية وواحدة خلفية)	USB 2.0 عالي السرعة 480 ميجابت/ثانية
جهاز USB	USB Mini-B (قناة واحدة - أمامية)	اتصال بالحاسوب لتنزيل المشاريع وتصحيح الأخطاء
فتحة بطاقة التخزين	بطاقة ذاكرة SD (قناة واحدة)	متوافق مع SDHC، ويدعم حتى 32 GB

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يعمل GT2712-STBA كبديل لوحي مباشر للوحدتين الطرفيتين GT1675 وGT1575 الأقدم مقاس 12.1 بوصة بدقة SVGA. ورغم بقاء فتحة القطع الفعلية للوحة مطابقة بأبعاد 302 مم x 228 مم، تتميز الشاشة الأحدث بعمق أنحف يبلغ 52 مم، ما يترك خلوصًا أكبر داخل الخزانة. يجب تحويل ملفات شاشات المشروع المطوَّرة في GT Designer2 أو الإصدارات المبكرة من GT Designer3 وتجميعها ضمن GT Works3 الإصدار 1.100V أو الأحدث لتحجيم الأصول بصورة صحيحة وربط الوظائف بواجهات اللمس المتعدد.

مخاطر التطبيق والملاحظات الهندسية

عند نشر الوحدة في بيئات ذات درجات حرارة مرتفعة أو بالقرب من مصادر تسخين مباشرة، قد يواجه المستشعر المدمج نقاطًا عمياء حراريًا. إذا انخفض الفرق بين درجة الحرارة المحيطة ودرجة حرارة جلد الإنسان عن 4 degC، تتدهور وظيفة الاستيقاظ عند الاقتراب. في البيئات الحارة باستمرار، يُوصى بتجاوز حالات سكون المستشعر برمجيًا وضبط سجل تعتيم شاشة محلي قائم على مؤقت للحفاظ على عمر الشاشة دون الاعتماد على اكتشاف الاقتراب.

نصائح التشغيل الأولي والتوصيلات

لمنع تداخل حلقات التأريض في المصفوفة السعوية للوحة اللمس المتعدد، تأكد من إنشاء تأريض من الفئة D (مقاومة قدرها 100 أوم أو أقل) عبر مسمار التأريض المخصص M3. لا تشارك مسار التأريض مع محركات التردد المتغير (VFDs) ذات التيار العالي أو وحدات التحكم بالمحركات. عند استخدام اتصالات RS-422، أبقِ مسافات الكابلات أقل من 500 متر واستخدم كابلات زوجية ملتفة ومُدرعة للحفاظ على سلامة حزم الاتصالات عالية السرعة.

إرشادات التركيب

تحذير سلامة مهم للغاية

اعزل واقفل جميع أنظمة طاقة التيار المتردد التي تغذي الحاوية قبل بدء قطع اللوحة أو توصيل أسلاك الوحدة الطرفية. توجد جهود تيار متردد خطرة تصل إلى 240 V عند طرف كتلة الطاقة. انتظر 5 دقائق كحد أدنى حتى تُفرَّغ مكثفات المرشح الداخلية بالكامل قبل العمل على توصيلات الأجهزة الداخلية المادية.

1

أنشئ فتحة قطع مستطيلة نظيفة في لوحة باب الحاوية بأبعاد 302 مم x 228 مم (سماحية +1.0 مم، -0 مم). تأكد من استواء لوحة التثبيت ضمن 2 مم أو أقل لمنع الالتواء الميكانيكي في هيكل واجهة التشغيل HMI.

2

افحص الحشية المطاطية المستمرة المقاومة للماء حول الإطار المحيطي. أدخل الوحدة الطرفية في فتحة القطع من الجهة الأمامية للحاوية.

3

أدخل تركيبات التثبيت المرفقة في مسارات الفتحات المطابقة على جانبي الوحدة الطرفية. أحكم ربط براغي التثبيت بتسلسل قطري باستخدام عزم يتراوح بين 0.20 و0.25 N-m لضمان ضغط متساوٍ والحفاظ على تصنيف إحكام العزل الأمامي IP67F.

4

صِل أسلاك طاقة التيار المتردد الخارجية (0.75 إلى 2 مم2) بأطراف التوصيل ذات البراغي M3 في بطاقة مزود الطاقة. أحكم ربط براغي طرف الطاقة بعزم يتراوح بين 0.5 و0.8 N-m، مع التأكد من التوصيل الصحيح للطور والمحايد والتأريض.

FAQ

هل يمكن استبدال الإضاءة الخلفية LED في GT2712-STBA بعد انتهاء عمرها؟

لا، إن الإضاءة الخلفية LED لهذا الطراز مدمجة في وحدة شاشة الكريستال السائل، ولا يمكن صيانتها أو استبدالها بشكل مستقل. ويبلغ عمرها الافتراضي المحسوب نحو 60,000 ساعة قبل أن ينخفض السطوع إلى 50%.

ما إصدار البرنامج المطلوب لبرمجة HMI من طراز GT2712-STBA؟

يجب استخدام Mitsubishi Electric GT Works3 الإصدار 1.100V أو الأحدث. ويتم إعداد الرسومات القياسية والإيماءات مثل التكبير والسحب داخل تطبيق GT Designer3 المضمّن ضمن الحزمة.

كيف يعمل مستشعر الاقتراب البشري المدمج في هذه الشاشة؟

تستخدم الوحدة مستشعرًا كهرومحراريًا موجودًا في الإطار الأمامي. ويكتشف حركة الإنسان على مسافة تصل إلى 1 متر عندما يكون هناك فرق في درجة الحرارة قدره 4 درجات مئوية أو أكثر بين درجة حرارة الجسم ودرجة حرارة المحيط.

ما طرف الكبس الموصى به وعزم الربط المناسب لمجموعة طاقة التيار المتردد؟

استخدم أطراف كبس معزولة للبراغي M3، وتحديدًا RAV1.25-3 أو V2-S3.3 أو V2-N3A أو FV2-N3A. ثبّت التوصيلات في مجموعة طاقة HMI بعزم يتراوح بين 0.5 و0.8 N-m.
