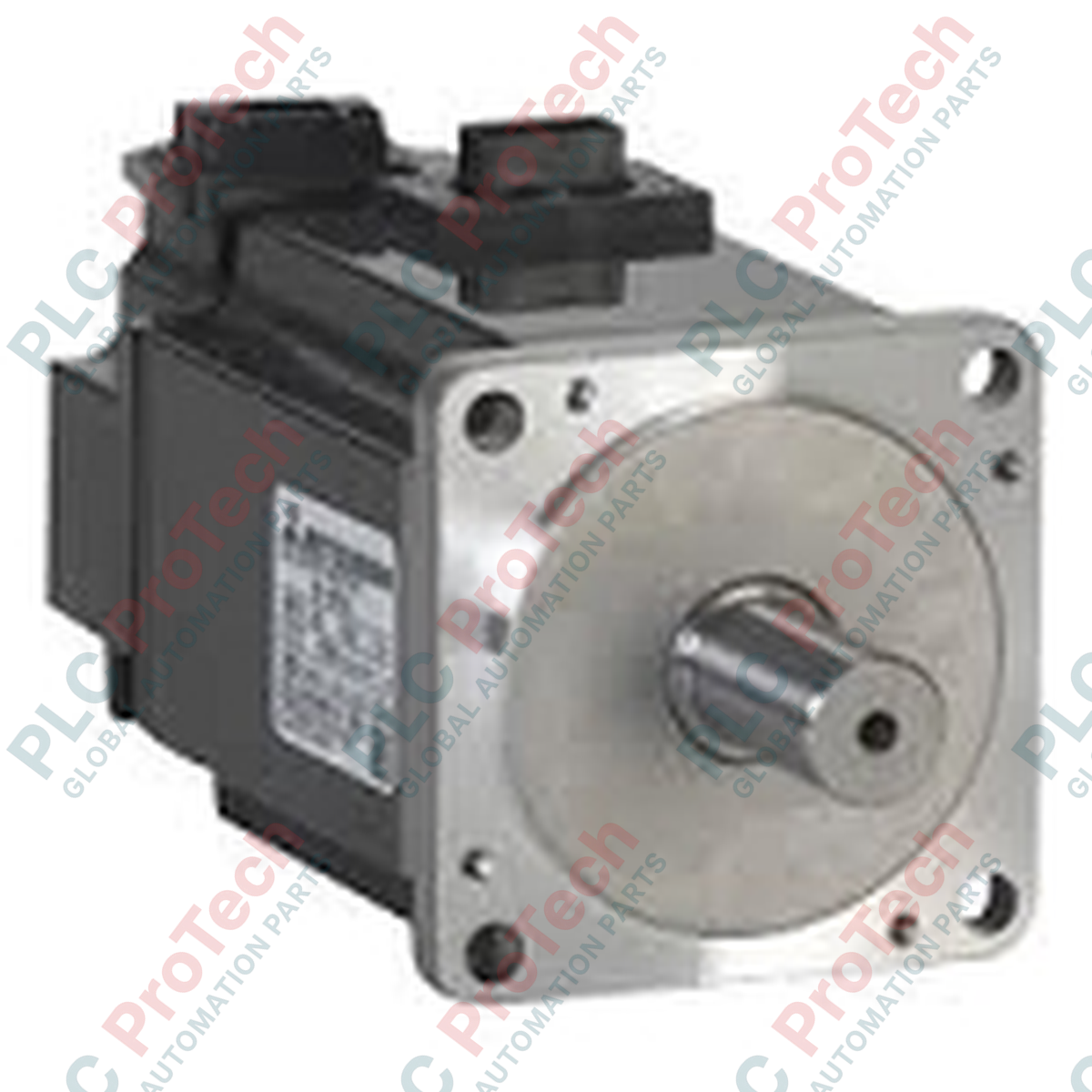

محرك سيرفو تيار متردد Mitsubishi Electric HF-SP152 من سلسلة HF-SP

الوصف

يعمل محرك السيرفو المتردد Mitsubishi Electric HF-SP152 كمكوّن للتحكم في الحركة بمتوسط قصور ذاتي ضمن شبكات تحديد المواضع عالية الأداء، ويوفر تحكمًا دقيقًا في العزم والسرعة. وقد صُمم ليتصل مباشرة بوحدات مضخم السيرفو MR-J3-200A وMR-J3-200B وMR-J3-200T، ويستخدم هذا المحرك الصناعي مشفّرًا مطلقًا مدمجًا عالي الدقة لضمان موثوقية تحديد المواضع الدقيقة في البيئات المتقلبة. ويتميز تصميم هذا المحرك بتبديد حراري محسّن وملفات لولبية عالية الكثافة للحفاظ على خرج مستمر مستقر دون خطر التدهور السريع في تطبيقات دورات التشغيل الشاقة.

الميزات

• مشفّر مطلق عالي الدقة: مزود بمشفّر مطلق بدقة 18 بت يتيح 262,144 نبضة لكل دورة لتحقيق أعلى دقة في تحديد المواضع.
• دوّار متين متوسط القصور الذاتي: يوفر ثباتًا عاليًا للأحمال الميكانيكية ذات نسب القصور الذاتي المتغيرة، مما يضمن تشغيلًا أكثر سلاسة.
• فئة الحماية IP67: مقاومة استثنائية للرطوبة والغبار والسوائل غير الأكّالة، مما يجعله مثاليًا لمناطق التصنيع القاسية.
• ملفات لولبية عالية الكثافة: حجم مادي أصغر مع أقصى خرج للعزم وكفاءة حرارية عالية.
• تكامل سلس: مصمم خصيصًا لمحركات السيرفو من سلسلة MR-J3-200 لتهيئة المعلمات الأصلية والتشغيل السريع.

التطبيقات

• محاور التشغيل باستخدام الحاسب الآلي وأنظمة الطحن الدقيقة.
• آلات التغليف والتعبئة في علب آلية عالية السرعة.
• روبوتات مناولة المواد متعددة المحاور للالتقاط والوضع.
• اللحام الآلي للسيارات، والختم، وتحديد المواضع على خطوط التجميع.

المواصفات الفنية

التوصيلات والواجهات

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يتوافق هذا المحرك ميكانيكيًا وكهربائيًا مع الأنظمة المبنية حول مشغلات MR-J3 القياسية. عند استبدال محركات HC-SP القديمة، تأكّد من تحديث معلمات المشغّل لقراءة التنسيق المطلق ذي 18 بت لمشفّر سلسلة HF. ولا يلزم إجراء تغييرات على الحوامل الهيكلية بفضل توحيد تكوينات العمود ومجرى المفتاح.

الأخطاء الشائعة في التطبيقات وملاحظات هندسية

أثناء ملفات التباطؤ الشديد أو عمليات التشغيل بالدورات عالية الحمل، راقب الحمل الحراري للتجديد في المضخّم MR-J3-200 المتوافق. إذا تم تجاوز سعة مقاومة التجديد الداخلية، فيجب توصيل خيار تجديد خارجي، مثل MR-RB30، بالمضخّم لمنع حالات فصل الحماية بسبب زيادة الجهد (رمز العطل AL.30).

نصائح التشغيل الأولي وتوصيل الأسلاك

تجنّب تمرير كابلات طاقة المحرك ذات التيار العالي بشكل موازٍ لكابلات إشارات المشفّر منخفضة الجهد. فقد يتسبب التداخل الكهرومغناطيسي (EMI) في إفساد بيانات المشفّر المطلق، مما يؤدي إلى ظهور أعطال المشفّر AL.16 أو AL.20. استخدم دائمًا كابلات مزدوجة التدريع ومجدولة الأزواج لحلقة تغذية المشفّر الراجعة، وقم بتأريض التدريع مباشرةً عند جهة المضخّم.

إرشادات التركيب

1. 1
   التثبيت الميكانيكي: ثبّت المحرك بالمسامير بإحكام على قاعدة تثبيت ميكانيكية صلبة. تحقّق من محاذاة العمود لمنع تجاوز القوى الشعاعية والمحورية المؤثرة على المحامل للحدود الميكانيكية المحددة.
2. 2
   التوصيل بالأرضي: ثبّت طرف التأريض الوقائي (PE) لهيكل المحرك بشريط نحاسي منخفض الممانعة إلى قضيب تأريض خزانة النظام الرئيسية.
3. 3
   كابلات الطاقة والتغذية الراجعة: صِل كابل الطاقة المخصص بأطراف U وV وW، مع الحفاظ على تطابق الأطوار. ثبّت موصل المشفّر شديد التحمل بقفل كبسي لضمان الحفاظ على سلامة العزل وفق تصنيف IP67.
