الشركة المصنعة: Mitsubishi Electric
رقم المنتج: HG-SR102
Country of origin:الولايات المتحدة
نوع المنتج: محركات مؤازرة دوارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 6700ج
Dimensions: 34 سم × 18 سم × 28 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

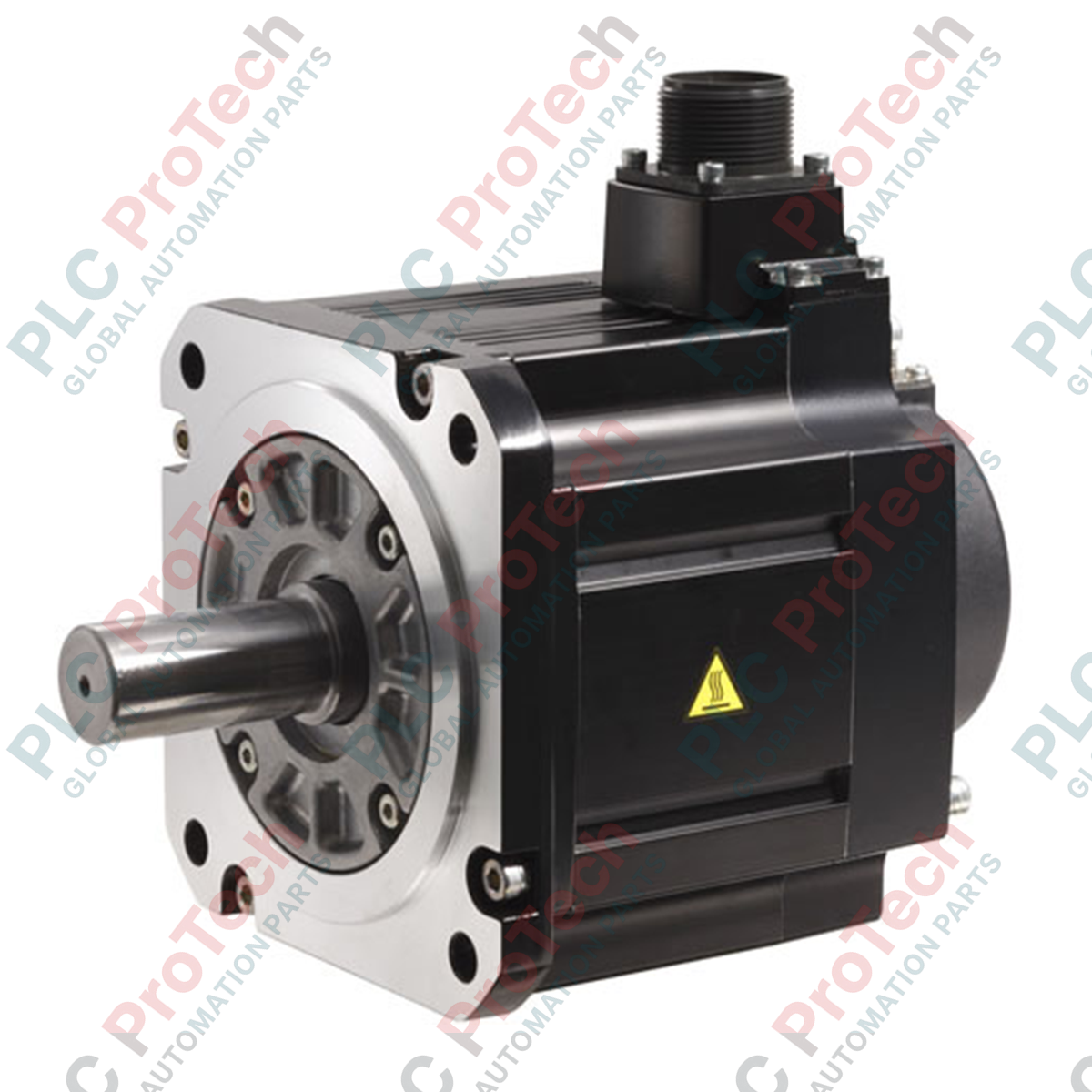

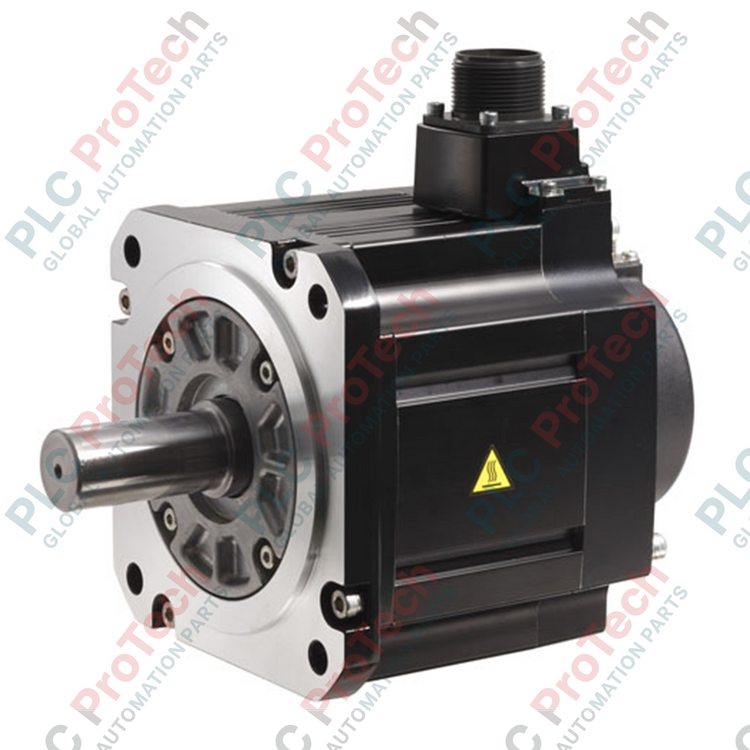

يعمل هذا المحرك الدوار عالي الأداء ومتوسط القصور الذاتي ضمن فئة طاقة 200 فولت، ويحمل تعريف HG-SR102 من Mitsubishi Electric، ويوفر عزمًا مستمرًا لتطبيقات التموضع الآلي. وقد صُمم للتكامل مع منصة MELSERVO-J4، ويوفر تحكمًا دقيقًا في الحركة ضمن بيئات أتمتة المصانع المتطلبة. وبفضل المشفّر بدقة 22 بت، يقدم هذا المحرك استجابة ديناميكية استثنائية وموثوقية عالية في تغذية راجعة عن الموضع، ما يجعله مناسبًا لمعدات مناولة المواد والفهرسة وآلات التغليف عالية السرعة.
| معلمة المواصفات | القيمة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | HG-SR102 |
| السلسلة | سلسلة MELSERVO-J4 |
| الخرج المقنن | 1.0 كيلوواط |
| فئة الجهد | 200 فولت تيار متردد |
| السرعة المقننة | 2000 دورة/دقيقة |
| السرعة القصوى | 3000 دورة/دقيقة |
| العزم المقنن | 4.8 نيوتن متر |
| العزم الأقصى | 14.3 نيوتن متر |
| التيار المقنن | 5.6 أمبير |
| التيار الأقصى | 17.0 أمبير |
| عزم القصور الذاتي (J) | 11.6 × 10^-4 كجم*م2 |
| كاشف السرعة/الموضع | مشفّر مطلق/تزايدي بدقة 22 بت (4,194,304 نبضة/دورة) |
| الفئة الحرارية | 155 (فهرنهايت) |
| هيكل الحماية | IP67 (باستثناء فتحة العمود) |
| درجة حرارة التشغيل | من 0 إلى 40 درجة مئوية (غير قابل للتجمد) |
| أحمال العمود المسموح بها | شعاعي: 980 نيوتن، محوري: 490 نيوتن |
| وزن المنتج | 6.7 كجم |
| وزن الشحن | 8.0 كجم |
| أبعاد المنتج | 34 سم × 18 سم × 28 سم |
When migrating legacy automation lines from older HC-SFS102 series motors to the modern MELSERVO-J4 architecture, the HG-SR102 acts as the direct functional equivalent. However, note that encoder connection cables and physical dimensions differ between the series; retrofit adapters and updated cabling are required to interface successfully with MR-J4 series amplifiers.
مزالق التطبيقات وملاحظات هندسية
الإشارات عالية التردد الصادرة عن المشفّر التسلسلي ذي 22 بت حساسة للتفريغ الكهروستاتيكي والتداخل الكهرومغناطيسي. مرّر كابلات المشفّر دائمًا عبر قناة فولاذية مخصصة ومؤرّضة، أو أبقها على بُعد 30 سم على الأقل من خطوط الطاقة الرئيسية (خطوط أطوار U/V/W). أوصل هيكل المحرك مباشرةً بلوحة تأريض المضخّم باستخدام شريط ربط فائق الانخفاض في الممانعة للتخلص من أخطاء الجهد العائم.
تحذير بالغ الأهمية
اعزل واقفل جميع خطوط الطاقة الرئيسية ثلاثية الطور وخطوط جهد التحكم قبل بدء التركيب. انتظر 15 دقيقة على الأقل للسماح بتفريغ مكثفات المضخّم الداخلية. تحقّق من انعدام الطاقة في جميع أطراف المحرك (U وV وW والتأريض) قبل إجراء أي مناولة مادية.
المحاذاة الميكانيكية: حاذِ مركز العمود مع مجموعة الحمل باستخدام قارنة مرنة. حافظ على الأحمال الشعاعية دون 980 N وأحمال الدفع دون 490 N لتجنب تعطل المحامل مبكرًا.
عزم براغي التثبيت: ثبّت شفة المحرك بإحكام في إطار التركيب باستخدام مثبتات عالية المتانة. طبّق نمط العزم المحدد من الشركة المصنّعة للمعدات الأصلية بالتساوي على جميع الفتحات الإنشائية.
التوصيلات الكهربائية: وصّل أطوار الطاقة U وV وW، مع الحفاظ على ترتيب الدوران الصحيح مع أطراف مضخّم السيرفو. ثبّت موصل التأريض الوقائي مباشرةً بالهيكل.
توصيل المشفّر: وصّل موصل التغذية الراجعة ذي 22 بت، مع التأكد من إحكام قفل غلاف العزل IP67 لمنع تسرب سائل التبريد أو اختراق الغبار.
