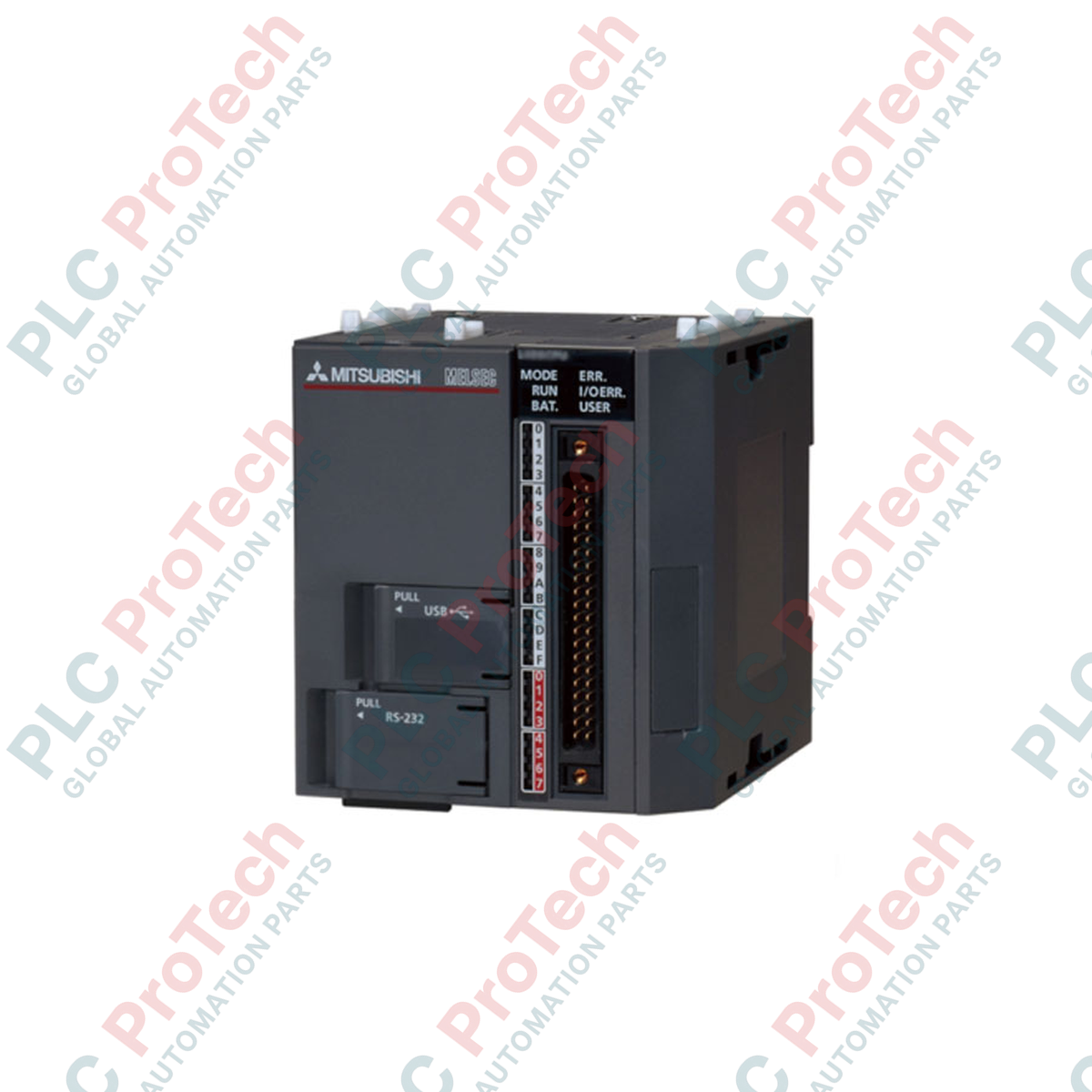

وحدة المعالجة المركزية L06CPU-P من سلسلة MELSEC L من ميتسوبيشي إلكتريك

SKU L06CPU-P

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: L06CPU-P
Country of origin:الولايات المتحدة
نوع المنتج: وحدات CPU
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
Dimensions: 90 مم x 28.5 مم x 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعمل Mitsubishi Electric L06CPU-P على تحسين بنيات التحكم المدمجة بفضل التنفيذ عالي السرعة، ويؤدي دور وحدة معالجة مركزية عالية الكفاءة ضمن عائلة MELSEC L Series الخالية من الحوامل. تدمج وحدة التحكم هذه مداخل ومخارج رقمية مدمجة مباشرة في جسم وحدة المعالجة المركزية، وهي مهيأة خصيصًا لـ منطق تبديل PNP (المصدر). وبسعة برنامج تبلغ 240 كيلوبايت (نحو 60 ألف خطوة)، تدير مهام تحكم متقدمة، مع توفير واجهات إيثرنت وUSB وبطاقات SD/SDHC مدمجة. وتلغي الوحدة القيود المادية للوحات التوصيل الخلفية التقليدية، إذ تُثبت مباشرة على قضيب DIN قياسي وتتصل عبر موصلات ناقل جانبية لإتاحة التوسعة المعيارية.

الميزات

تهيئة خرج PNP: كتلة إدخال/إخراج مدمجة من 24 نقطة، تضم 16 مدخلًا رقميًا و8 مخارج ترانزستورية تستخدم منطق المصدر (PNP).
اتصالات مدمجة: منفذ إيثرنت RJ45 مخصص يدعم MC Protocol وModbus/TCP، مقترنًا بمنفذ Mini-USB للبرمجة.
تخزين بيانات مرن: فتحة مدمجة لبطاقات الذاكرة SD/SDHC لتسجيل البيانات، وتحديثات البرنامج الثابت، والنسخ الاحتياطي الشامل للمعلمات.
معالجة عالية السرعة: يحقق أزمنة تنفيذ للتعليمات الأساسية تبلغ 9.5 نانوثانية لتعليمات التسلسل، ما يضمن عمليات مسح سريعة للبرنامج.
تصميم معياري دون حامل: يسهّل التركيب المباشر على قضيب DIN وتوصيل الموصلات جنبًا إلى جنب تخطيط الخزائن.

التطبيقات

آلات التغليف: تنفيذ التحكم في التسجيل، والعد عالي السرعة، وملفات التموضع على خطوط تغليف مدمجة.
أنظمة النقل ومناولة المواد: وحدات تحكم محلية للتوجيه والفرز والرفع تستخدم شبكات مستشعرات PNP مدمجة.
الأنظمة الفرعية لمعالجة المياه: وحدات تحكم لمحطات ضخ مستقلة تتطلب اتصالات إيثرنت أصلية وتصميمًا مدمجًا.

المواصفات التقنية

المعلمة	القيمة
الشركة المصنّعة	Mitsubishi Electric
رقم الطراز	L06CPU-P
سلسلة التحكم	سلسلة MELSEC L
ذاكرة البرنامج	240 كيلوبايت (60 ألف خطوة)
ذاكرة RAM قياسية	768 كيلوبايت
ذاكرة ROM قياسية	1024 كيلوبايت
نقاط الإدخال/الإخراج المدمجة	24 نقطة إجمالًا (16 مدخلًا / 8 مخارج)
منطق تبديل الخرج	ترانزستور (مصدر / PNP)
سرعة المعالجة الأساسية	9.5 نانوثانية (تعليمة LD)
استهلاك التيار الداخلي (5 فولت تيار مستمر)	0.65 أمبير
نطاق درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
وزن الشحن (محسوب)	3.0 كجم (مع العبوة الواقية)
أبعاد الوحدة	90 مم × 28.5 مم × 95 مم

الاتصالات والواجهات

الواجهة / الاتصال	المهمة التقنية
منفذ إيثرنت RJ45	اتصال 10BASE-T/100BASE-TX ‏(MC Protocol وTCP/IP وUDP)
منفذ USB	موصل Mini-B أنثى لوصلة البرمجة عالية السرعة GX Works2
موصل الإدخال/الإخراج المدمج	موصل عالي الكثافة ذي 40 سناً لتوصيلات الإدخال/الإخراج الرقمية PNP بجهد 24 فولت تيار مستمر
فتحة بطاقة SD	يدعم بطاقات الذاكرة SD وSDHC القياسية بسعة تصل إلى 32 جيجابايت

الطرازات البديلة والتوافق

تُعد L06CPU-P النظير ذي الخرج من النوع المصدر لوحدة L06CPU القياسية، التي تعتمد على مخارج ترانزستورات من النوع الغارق (NPN). ويتطلب استبدال إحداهما بالأخرى التحقق بعناية من توصيلات حساسات الحقل والقطبية. إذا كنت تريد توسيع معلمات البرنامج أو تحتاج إلى جداول بيانات أكبر، ففكّر في الانتقال إلى L26CPU-P، التي تضاعف قدرات تنفيذ الخطوات مع الحفاظ على التوافق الكامل مع وحدات ناقل التوسعة الجانبي نفسها.

أخطاء شائعة في التطبيقات وملاحظات هندسية

عند استخدام العدادات عالية السرعة المدمجة في كتلة الإدخال/الإخراج، تأكد من ألا تتجاوز أزمنة صعود الإشارة وهبوطها مرشح الاستجابة المُهيّأ. قد تسبب الضوضاء الكهربائية العالية بالقرب من كابلات الإدخال/الإخراج أخطاءً في العد. احرص دائماً على تمديد خطوط الإدخال/الإخراج بعيداً عن كابلات التيار المتردد عالي الجهد. في لوحات التحكم المغلقة بالكامل ذات دوران الهواء المحدود، لاحظ أن التبديل المستمر عالي السرعة عبر قنوات الخرج الثماني جميعها في الوقت نفسه قد يرفع درجة حرارة الوحدة؛ وتحقق من بقاء درجات الحرارة المحيطة داخل اللوحة أقل من 55 درجة مئوية.

نصائح التشغيل التجريبي والتوصيلات

للاتصال بوحدة CPU عبر Ethernet، تأكد من أن حاسوب البرمجة المحمول موجود على الشبكة الفرعية نفسها التي يوجد عليها عنوان IP الافتراضي لوحدة CPU، أو استخدم أداة البحث عن الاتصال المباشر ضمن GX Works2. عند إنهاء توصيل موصل الإدخال/الإخراج ذي 40 سنًا، استخدم مصدر طاقة خارجي منفصل ومنظّم بجهد 24 فولت تيار مستمر، وصِله بالأطراف المشتركة المخصصة لعزل منطق اللوحة الخلفية لوحدة CPU عن دوائر القصر المحتملة في توصيلات الحقل.

إرشادات التركيب

تحذير بالغ الأهمية: تأكد من فصل التغذية تماماً عن جميع مصادر طاقة التيار المتردد والمستمر الخارجية الداخلة إلى اللوحة قبل تركيب وحدة CPU أو إزالتها أو توصيل أسلاكها. قد يؤدي عدم عزل الطاقة إلى تلف دائم وفوري لطبقة اتصالات ASIC الداخلية في وحدة CPU، كما قد يعرّض سلامة الأشخاص للخطر.

1

حاذِ وحدة CPU على سكة DIN القياسية مقاس 35 مم، ثم ادفع الوحدة بإحكام حتى تسمع نقرة لسان القفل السفلي عند استقراره في مكانه.

2

حرّك غطاء موصل ناقل التوسعة جانبياً، ثم ثبّت وحدة إمداد الطاقة المجاورة أو وحدة التوسعة، مع التأكد من تعشيق أقفال الموصل بالكامل.

3

صِل طرف التأريض الوظيفي لوحدة إمداد الطاقة المجاورة بقضيب تأريض الخزانة المركزي باستخدام موصل قصير منخفض الممانعة.

FAQ

ما الفرق الكهربائي الرئيسي بين هذا الطراز والطراز القياسي L06CPU؟

يتميز هذا الطراز بكتلة خرج رقمية مدمجة مهيأة لمنطق التبديل بنظام PNP (مصدر)، بينما يستخدم الطراز القياسي مخارج ترانزستور بنظام NPN (مصرف).

هل يمكن تركيب وحدة CPU هذه على حامل أو هيكل PLC قياسي؟

لا. تستخدم سلسلة MELSEC L تصميمًا معياريًا من دون حامل. تُركّب الوحدات مباشرةً على قضبان DIN قياسية مقاس 35 مم، وتتصل جنبًا إلى جنب باستخدام موصلات ناقل مدمجة.

ما البرنامج المطلوب لبرمجة وحدة التحكم هذه؟

تُجرى البرمجة والتهيئة والتشخيص باستخدام بيئتي برمجيات GX Works2 أو GX Works3 من Mitsubishi.

ما سعة الذاكرة الافتراضية لبرامج المستخدم في هذه الوحدة؟

تحتوي وحدة CPU على ذاكرة برامج بسعة 240K بايت، ما يعادل نحو 60,000 خطوة من تعليمات السلم أو شيفرة SFC.
