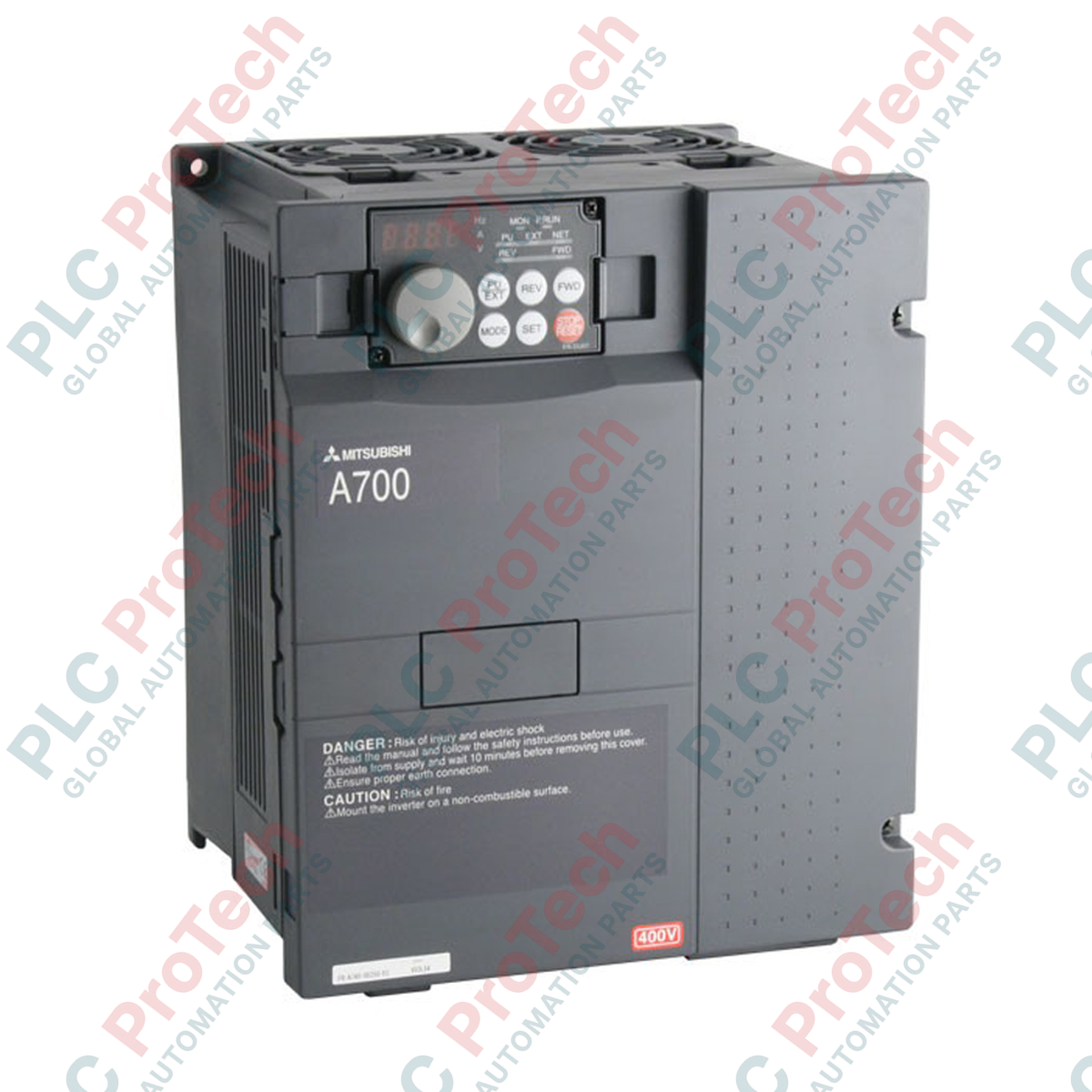

صُمّم محرك التردد المتغير Mitsubishi Electric FR-A740-0.4K-CHT لتوفير تنظيم عالي الأداء للسرعة والعزم للمحركات الحثية ثلاثية الطور، ويقدم استجابة ديناميكية دقيقة في البيئات الصناعية منخفضة القدرة. ينتمي هذا العاكس بقدرة 0.4 كيلوواط إلى سلسلة FR-A700 المتينة، ويضم تقنية تحكم متجهي متقدمة بلا مستشعر وتحسينًا محليًا للطاقة. وتشير اللاحقة "CHT" إلى معايرة محسّنة للبرامج الثابتة ومعلمات نظام محلية مصممة لشبكات الكهرباء الإقليمية القياسية، مما يسهّل دمجه بسلاسة في تجهيزات الآلات الحديثة.
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | FR-A740-0.4K-CHT |
| السلسلة | سلسلة FR-A700 |
| فئة جهد الدخل | فئة 400 فولت ثلاثية الطور (380 إلى 480 فولت تيار متردد، 50/60 هرتز) |
| سعة المحرك المناسبة | 0.4 كيلوواط (حوالي 0.5 حصان) |
| نطاق تردد الخرج | 0.2 إلى 400 هرتز |
| خوارزميات التحكم | تحكم V/F، تحكم متجهي حقيقي بلا مستشعر، تحكم متجهي بحلقة مغلقة (مع بطاقة اختيارية) |
| فئة الغلاف | IP20 (نوع مفتوح) |
| درجة حرارة التشغيل | -10 إلى +50 درجة مئوية (غير متجمد) |
| وزن الشحن (محسوب) | 5.5 كجم (12.13 رطلًا) |
| بلد المنشأ | اليابان / الصين (منشأة تصنيع إقليمية للمعدات الأصلية) |
| ملصق كتلة الأطراف | تعيين الوظائف |
|---|---|
| R/L1، S/L2، T/L3 | دخل طاقة رئيسي بتيار متردد ثلاثي الطور (380–480 فولت) |
| U، V، W | خرج تيار متردد ثلاثي الطور متغير إلى أطراف المحرك |
| P/+، PR | توصيلات مخصصة لمقاومة فرملة ديناميكية خارجية |
| STF، STR | خطوط إشارة البدء الرقمية للتشغيل الأمامي والعكسي |
| SD | أرضي طرفي مشترك للتحكم الخارجي ومدخلات المصب |
| منفذ تسلسلي RJ45 | واجهة RS-485 Modbus RTU / التوصيل المادي لوحدة المعلمات |
The "CHT" variant shares identical dimensions and core power circuitry with standard FR-A740 European or North American models. However, users should note that the default system parameters (such as nominal line frequency defaults and basic digital input logic configuration) are preset to 50Hz and sink logic. If integrating this module as a direct spare part in a system running a non-CHT model, run a full parameter dump comparison via FR Configurator software to ensure matching control configurations.
نظرًا إلى انخفاض كتلة المشتت الحراري في الطرازات بقدرة 0.4 kW، تعتمد الإدارة الحرارية بدرجة كبيرة على تدفقات الهواء المحيط داخل الخزانة. عند تركيب عدة وحدات قيادة جنبًا إلى جنب، احرص على وجود مسافة أفقية لا تقل عن 10mm عند التشغيل بحمل اسمي مستمر. لا تضبط تردد حامل PWM (المعلمة 72) على أكثر من 12.5 kHz في الخزائن المغلقة التي تتجاوز درجة حرارتها 40 degC من دون تطبيق استراتيجية تبريد مستمر بالهواء القسري، إذ ستفعّل الوحدة مسبقًا عطل الحمل الحراري الزائد (E.THT).
لتقليل مشكلات التداخل الكهرومغناطيسي (EMI) المميزة لمخارج تردد PWM، مرّر كابل محرك محميًا رباعي النوى من الموصلات U وV وW إلى المحرك، وأنهِ توصيل الشاشة عند الطرفين باستخدام مشابك EMC ذات مساحة تلامس سطحية كبيرة. لا تمرّر أبدًا خطوط أوامر تناظرية حساسة منخفضة الجهد (مثل مراجع السرعة 4-20mA) بمحاذاة قنوات خط إمداد التيار المتردد الرئيسي أو خط المحرك؛ حافظ على فصل لا يقل عن 100mm.
قبل إجراء أي توصيل مادي أو توصيلات تحكم، افصل مصدر التيار المتردد. تحتفظ المكثفات الداخلية بشحنات تيار مستمر عالية الجهد وخطِرة لعدة دقائق بعد قطع الطاقة الواردة. تأكد من انطفاء مصباح مؤشر الشحن الداخلي تمامًا، وتحقق باستخدام مقياس متعدد موثوق من انخفاض الجهد بين موصلي التيار المستمر P/+ وN/- إلى أقل من 20V DC قبل البدء بإنهاء توصيلات الموصلات.
ثبّت وحدة القيادة بوضع رأسي على لوحة مستوية خالية من الاهتزاز باستخدام براغي M4 قياسية، مع الحفاظ على خلوص لا يقل عن 50mm أعلى الوحدة وأسفلها.
وصّل مصدر الطاقة الوارد ثلاثي الطور بموصلات التيار الرئيسي R/L1 وS/L2 وT/L3. وصّل تأريض الهيكل بموصل التأريض المخصص.
وصّل أطراف كابل طاقة المحرك بموصلات U وV وW. تأكد من عدم توصيل أي مكثفات لتصحيح معامل القدرة أو أجهزة تقديم الطور بمسار الخرج.
شغّل مصدر التيار المتردد الوارد. اضبط المعلمات الأساسية (Pr. 1 إلى Pr. 3 لحدود السرعة الأساسية، وPr. 9 للحماية بواسطة المرحل الحراري الإلكتروني للمحرك) بما يتوافق مع لوحة بيانات المحرك قبل بدء دوران المحرك.
