• MR-J4-350A
1 1

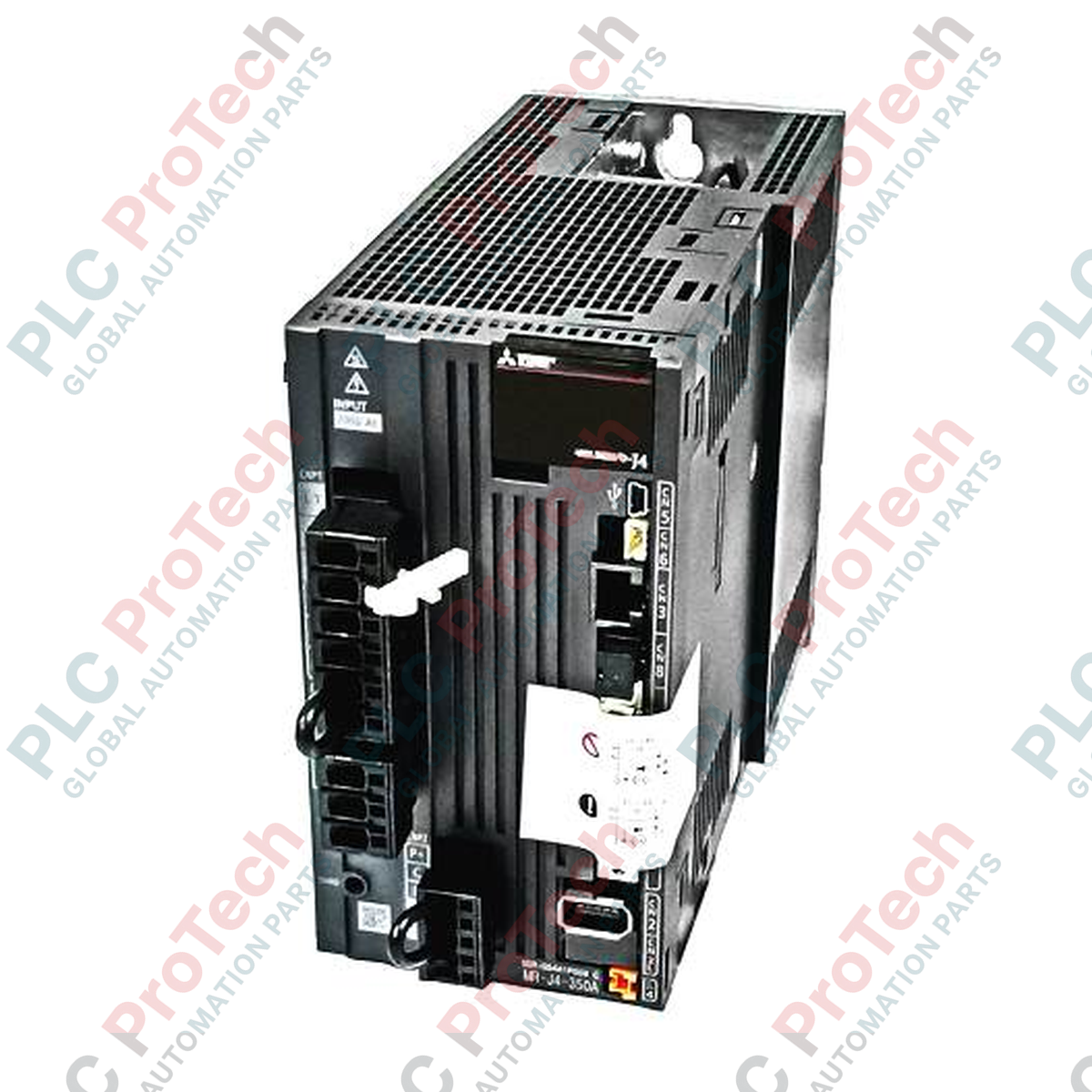

مضخم مؤازر بمحور واحد MELSERVO-J4 من سلسلة Mitsubishi Electric MR-J4-350A

مضخم مؤازر بمحور واحد MELSERVO-J4 من سلسلة Mitsubishi Electric MR-J4-350A

تبقى فقط 10 عنصر/عناصر في المخزون

  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: MR-J4-350A

  • Country of origin:الولايات المتحدة

  • نوع المنتج: مضخمات المؤازرة

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2300ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

صُمّم جهاز Mitsubishi Electric MR-J4-350A للتحكم عالي الدقة في الحركة، ويعمل ضمن منصة MELSERVO-J4 لتوفير تنظيم دقيق لمحرك سيرفو أحادي المحور. وبقدرة خرج مقننة تبلغ 3.5 كيلوواط، تستخدم هذه الوحدة واجهة متعددة الأغراض تدعم أوامر الإدخال التناظرية ومدخلات قطار النبضات. وبفضل واجهة مشفّر مطلق عالي الدقة تبلغ دقته 22 بت، يضمن هذا المضخّم دقة عالية للسرعة والعزم في أنظمة تحديد الموضع الصعبة. كما يتضمن ميزات أمان مدمجة، مثل إيقاف العزم الآمن (STO)، وقد صُمّم للامتثال لمعايير السلامة الوظيفية الدولية، مما يجعله مناسبًا للغاية لتطبيقات التصنيع والتغليف ومناولة المواد عالية الأداء.

الميزات الرئيسية

  • تغذية راجعة عالية الدقة: تدعم دقة مشفّر تبلغ 22 بت (4,194,304 نبضة لكل دورة) لتحقيق ثبات دقيق في تحديد الموضع وتقليل تموجات السرعة.
  • واجهة أوامر مرنة: تستوعب واجهة التحكم متعددة الأغراض إشارات السرعة/العزم التناظرية وأوامر قطار النبضات عالية السرعة حتى 4 ميغابضة/ثانية.
  • وظائف التشخيص المتقدمة: تشمل التحكم في كبح الاهتزازات في الوقت الفعلي، وتشخيص الآلة، ووظائف مراقبة الطاقة، وتصحيح الحركة المفقودة.
  • السلامة الوظيفية المدمجة: وظيفة STO مدمجة (إيقاف العزم الآمن) معتمدة وفقًا للمعيار EN ISO 13849-1، الفئة 3، مستوى الأداء e، والمعيار IEC 61508، مستوى سلامة 3، والمعيار EN 62061، فئة مستوى السلامة 3.
  • اتصالات قوية: مزودة بواجهات USB مدمجة للاتصال ببرنامج MR Configurator2، وبواجهات RS-422/RS-485 لتكوينات التوصيل متعدد النقاط لما يصل إلى 32 محورًا.

التطبيقات

  • أنظمة التغليف متعددة المحاور: آلات تعبئة وإغلاق وتغليف عالية السرعة تتطلب محاور مساعدة متزامنة.
  • الآلات النسيجية: تحكم مستمر في الشد وتعديلات ديناميكية للسرعة تحت أحمال متغيرة.
  • مناولة المواد وأنظمة الجسر: تحديد موضع دقيق لأذرع النقل والمركبات الموجّهة آليًا والإحداثيات الديكارتية.
  • تشغيل المعادن وتجهيز الأدوات: محاور تغذية مساعدة تتطلب الاحتفاظ بعزم قوي وأزمنة استجابة سريعة.

المواصفات الفنية

المعلمة قيم المواصفات
الشركة المصنّعة Mitsubishi Electric
الطراز MR-J4-350A
السلسلة MELSERVO-J4
قدرة الخرج المقننة 3.5 كيلوواط
مدخل طاقة الدائرة الرئيسية تيار متردد ثلاثي الطور من 200 إلى 240 فولت، 50 هرتز / 60 هرتز
تذبذب الجهد المسموح به تيار متردد ثلاثي الطور من 170 إلى 264 فولت
تيار الإدخال المقنن 16.0 أمبير
جهد الخرج المقنن تيار متردد ثلاثي الطور 170 فولت
تيار الخرج المقنن 17.0 أمبير
مدخل طاقة دائرة التحكم تيار متردد أحادي الطور من 200 إلى 240 فولت، 50 هرتز / 60 هرتز (التيار المقنن: 0.2 أمبير)
مصدر طاقة الواجهة تيار مستمر 24 فولت (سعة التيار المطلوبة: 0.5 أمبير بما في ذلك إشارات CN8)
طريقة التحكم نظام تحكم PWM بالموجة الجيبية / نظام تحكم بالتيار
معايير السلامة EN ISO 13849-1 Cat 3 PL e، IEC 61508 SIL 3، EN 62061 SIL CL 3، EN 61800-5-2
مكبح ديناميكي مدمج مدمج
توافق المشفّر نظام تسلسلي ثنائي السلك (دقة 22-bit)
الوزن الصافي للمنتج 2.3 kg
وزن الشحن (محسوب) 3.5 kg

مخاطر الاستخدام وملاحظات هندسية

عند استخدام المكبح الديناميكي المدمج أثناء عمليات التوقف والتشغيل المتكررة عالية التردد، يجب مراعاة الحدود الحرارية لدائرة التبديد الداخلية. إذا تجاوز قصور الحمل الذاتي المواصفات المسموح بها لمقاوم التجديد الداخلي، فيجب تركيب خيار تجديد خارجي وضبطه في إعدادات المعلمات لتجنب أعطال AL 30 (خطأ التجديد) أو AL 33 (جهد زائد).

تأكد من توفير خلوص تركيب مناسب. نظرًا لتوليد الحرارة في مضخّم بقدرة 3.5 kW، اترك خلوصًا لا يقل عن 40 mm أعلى الوحدة وأسفلها، وتجنب التركيب الرأسي المتراص ما لم تُصمَّم تهوية فعّالة للخزانة للحفاظ على درجات الحرارة المحيطة أقل من 55 degC.

نصائح التشغيل التجريبي والتوصيل

لإزالة التداخل الكهرومغناطيسي على خطوط قطار النبضات عالية السرعة (خصوصًا عند التشغيل بالقرب من الحد التفاضلي البالغ 4 Mpulses/s)، يجب استخدام كابلات مزدوجة مجدولة ومحمية في موصل أوامر CN1. يجب تثبيت التدريع مباشرةً بالإطار المعدني لغلاف الموصل لإنشاء مسار تأريض منخفض الممانعة وعالي التردد.

عند إجراء التشغيل التجريبي عبر MR Configurator2، استخدم منفذ USB من نوع Mini-B الموجود خلف الغطاء الأمامي المنزلق إلى أعلى. أجرِ الاختبار الأولي مع فصل المحرك عن الحمل الميكانيكي لمعايرة معلمات حلقة الضبط التلقائي والتحقق بأمان من اتجاه الدوران.

إرشادات التركيب

تحذير بالغ الأهمية: تظل الجهود الخطرة موجودة على أطراف الدائرة الرئيسية (L1، L2، L3) وأطراف ناقل التيار المستمر (P+، C، N-) حتى بعد إيقاف تشغيل طاقة التحكم. انتظر 15 دقيقة على الأقل حتى تُفرَّغ المكثفات الداخلية بالكامل، وقِس الجهد بين الطرفين P+ وN- باستخدام جهاز قياس موثوق للتأكد من أنه أقل من 50 فولت تيار مستمر قبل البدء في تعديل التوصيلات.
1
ثبّت مضخّم السيرفو عموديًا على لوحة تحكم نظيفة ومسطحة ذات دعامة معدنية لتحسين تبديد الحرارة. لا تسد فتحات دخول أو طرد هواء مروحة التبريد.
2
صِل مصدر طاقة دائرة التحكم (L11، L21) ومصدر طاقة الدائرة الرئيسية (L1، L2، L3) عبر قاطع دائرة وموصل كهرومغناطيسي مناسبين.
3
صِل خطوط طاقة المحرك U وV وW بأطراف المضخّم الخاصة بها. تأكد من توصيل سلك التأريض (PE) بإحكام بقضيب التأريض الرئيسي في الخزانة.
4
أدخل كابل مشفّر CN2 من محرك السيرفو، واضبط وصلة دائرة الأمان CN8 أو أسلاك خرج مرحّل الأمان قبل تطبيق جهود التغذية.
Key Features:
#MELSERVO-J4 #Servo Amplifiers

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .

TECHNICAL SPECIFICATIONS

Country of origin
الولايات المتحدة
