Q13UDEHCPU

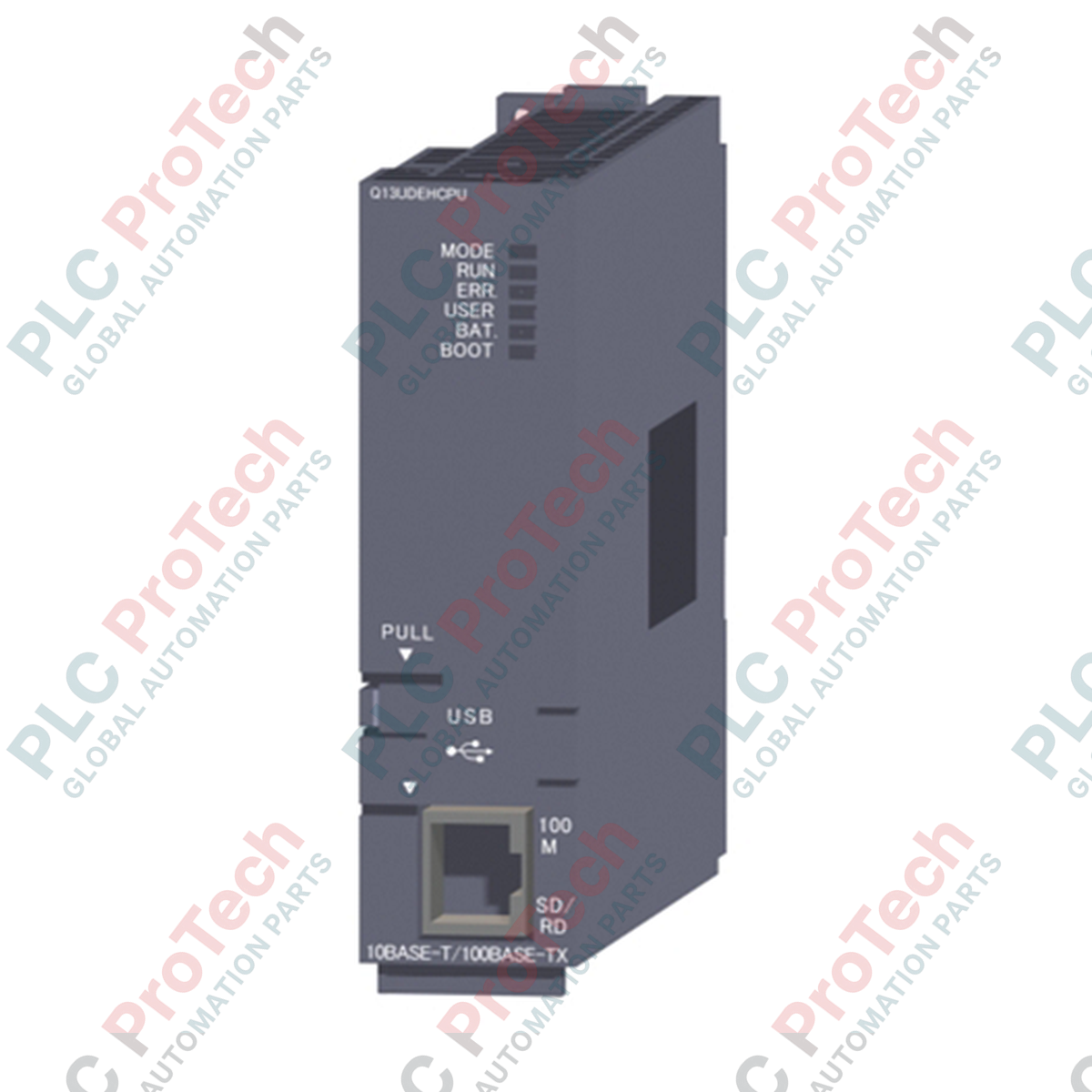

وحدة المعالجة المركزية QCPU Q13UDEHCPU طراز عالمي

طريقة التحكم: تشغيل متكرر للبرنامج المخزن

طريقة التحكم في الإدخال / الإخراج: طريقة التحديث (إدخال / إخراج الوصول المباشر ممكن عن طريق تحديد إدخال / إخراج الوصول المباشر (DX, DY))

لغة البرمجة، لغة التحكم التسلسلي: كلمة رمز الترحيل، كلمة الرمز المنطقي، MELSAP 3 (SFC)، MELSAP-L، كتلة الوظائف، نص منظم (ST)

سرعة المعالجة، تعليمات التسلسل LD X 0: 9.5 نانو ثانية

MOV D 0 D 1: 19 نانو ثانية

فحص ثابت: 0.5 - 2000 مللي ثانية (يمكن ضبطه بزيادات 0.5 مللي ثانية)

سعة البرنامج: 130 ألف خطوة (520 كيلو بايت)

سعة الذاكرة، ذاكرة البرنامج (محرك 0): 520 كيلوبايت

بطاقة الذاكرة (RAM) (محرك 1): مقدار سعة بطاقة الذاكرة المثبتة (بحد أقصى 8 ميغابايت)

بطاقة الذاكرة (ROM) (محرك 2): (بطاقة فلاش: حتى 4 ميغابايت، بطاقة ATA: حتى 32 ميغابايت)

ذاكرة RAM قياسية (محرك 3): 1024 كيلوبايت

ذاكرة ROM قياسية (محرك 4): 2048 كيلوبايت

ذاكرة CPU المشتركة، منطقة QCPU القياسية: 8 كيلوبايت

منطقة اتصال عالية السرعة بين وحدات معالجة مركزية متعددة: 32 كيلوبايت

الحد الأقصى لعدد الملفات المخزنة، ذاكرة البرنامج: 252 كتابًا

بطاقة الذاكرة (RAM): 319 (عند استخدام Q3MEM-8 MBS)

بطاقة الذاكرة (ROM)، بطاقة فلاش: 288 كتابًا

بطاقة ATA: 511 كتابًا

ذاكرة RAM قياسية: 4

ذاكرة ROM قياسية: 256

الوحدة الوظيفية الذكية، المعامل، الحد الأقصى لعدد الإعدادات، الإعداد الأولي: 4096 قطعة

تحديث: 2048 قطعة

عدد أجهزة الإدخال / الإخراج: 8192 نقطة (X / Y 0 إلى 1 FFF)

عدد نقاط الإدخال / الإخراج: 4096 نقطة (X / Y 0 إلى FFF)

عدد نقاط الجهاز - ترحيل داخلي [M]: افتراضي 8192 نقطة (M0 إلى 8191) (قابل للتغيير)

عدد نقاط الجهاز - ترحيل مزلاج [L]: افتراضي 8192 نقطة (L0 إلى 8191) (قابل للتغيير)

عدد نقاط الجهاز - ترحيل ربط [B]: افتراضي 8192 نقطة (B 0 إلى 1 FFF) (قابل للتغيير)

عدد نقاط الجهاز - المؤقت [T]: افتراضي 2048 نقطة (T0 إلى 2047) (مشترك بين مؤقت السرعة المنخفضة / مؤقت السرعة العالية) (قابل للتغيير) يتم تحديد مؤقت السرعة المنخفضة / مؤقت السرعة العالية بواسطة التعليمات. يتم تعيين وحدة قياس مؤقت السرعة المنخفضة / مؤقت السرعة العالية بواسطة المعامل (مؤقت السرعة المنخفضة: 1 إلى 1000 مللي ثانية، زيادة 1 مللي ثانية، الافتراضي 100 مللي ثانية) (مؤقت السرعة العالية: 0.1 إلى 100.0 مللي ثانية، زيادة 0.1 مللي ثانية، الافتراضي 10.0 مللي ثانية)

عدد نقاط الجهاز - مؤقت التكامل [ST]: افتراضي 0 نقطة (مشترك مع مؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة) (قابل للتغيير) مؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة المحدد بالتعليمات. اضبط وحدة القياس لمؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة بواسطة المعامل (مؤقت التكامل منخفض السرعة: 1000 مللي ثانية، زيادة 1 مللي ثانية، الافتراضي 100 مللي ثانية) (مؤقت التكامل عالي السرعة: 0.1 إلى 100.0 مللي ثانية، زيادات 0.1 مللي ثانية، الافتراضي 10.0 مللي ثانية)

عدد نقاط الجهاز - العداد [C]: عداد عادي: افتراضي 1024 نقطة (C 0 ~ 1023) (قابل للتغيير)

عدد نقاط الجهاز - سجل البيانات [D]: افتراضي 12288 نقطة (D 0 إلى 12287) (قابل للتغيير)

عدد نقاط الجهاز - سجل البيانات الممتد [D]: افتراضي 0 نقطة (قابل للتغيير)

عدد نقاط الجهاز - سجل الربط [W]: افتراضي 8192 نقطة (W 0 إلى 1 FFF) (قابل للتغيير)

عدد نقاط الجهاز - سجل الربط الممتد [W]: افتراضي 0 نقطة (قابل للتغيير)

عدد نقاط الجهاز - المؤشر [F]: افتراضي 2048 نقطة (F 0 إلى 2047) (قابل للتغيير)

عدد نقاط الجهاز - ترحيل الحافة [V]: افتراضي 2048 نقطة (V 0 إلى 2047) (قابل للتغيير)

عدد نقاط الجهاز - سجل الملف [R] - ذاكرة RAM قياسية: 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 524288 نقطة عن طريق تبديل الكتل

عدد نقاط الجهاز - سجل الملف [R] - بطاقة SRAM (1 ميغابايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام 517120 نقطة كحد أقصى عن طريق تبديل الكتل

عدد نقاط الجهاز - سجل الملف [R] - بطاقة SRAM (2 ميغابايت): 32768 نقطة (R 0 إلى 32767) يمكن استخدام 1041408 نقطة كحد أقصى عن طريق تبديل الكتل

عدد نقاط الجهاز - سجل الملف [R] - بطاقة SRAM (4 ميغابايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 2087936 نقطة عن طريق تغيير الكتلة

عدد نقاط الجهاز - سجل الملف [R] - بطاقة SRAM (8 ميغابايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 4184064 نقطة عن طريق تغيير الكتلة

عدد نقاط الجهاز - سجل الملف [R] - بطاقة فلاش (2 ميغابايت): 32768 نقطة (R 0 إلى 32767) يمكن استخدام 1041408 نقطة كحد أقصى عن طريق تبديل الكتل

عدد نقاط الجهاز - سجل الملف [R] - بطاقة فلاش (4 ميغابايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 2087936 نقطة عن طريق تغيير الكتلة

عدد نقاط الجهاز - سجل الملف [ZR] - ذاكرة RAM قياسية: 524288 نقطة (ZR 0 إلى 524287) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة SRAM (1 ميغابايت): 517120 نقطة (ZR 0 إلى 517119) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة SRAM (2 ميغابايت): 1041408 نقطة (ZR 0 إلى 1041407) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة SRAM (4 ميغابايت): 2087936 نقطة (ZR 0 إلى 2087935) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة SRAM (8 ميغابايت): 4184064 نقطة (ZR 0 إلى 4184063) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة فلاش (2 ميغابايت): 1041408 نقطة (ZR 0 إلى 1041407) لا يلزم تبديل الكتل

عدد نقاط الجهاز - سجل الملف [ZR] - بطاقة فلاش (4 ميغابايت): 2087936 نقطة (ZR 0 إلى 2087935) لا يلزم تبديل الكتل

عدد نقاط الجهاز - ترحيل ربط خاص [SB]: افتراضي 2048 نقطة (SB 0 إلى 7 FF) (قابل للتغيير)

عدد نقاط الجهاز - سجل ربط خاص [SW]: افتراضي 2048 نقطة (SW 0 إلى 7 FF) (قابل للتغيير)

عدد نقاط الجهاز - ترحيل خطوة [S]: افتراضي 8192 نقطة (S0 إلى 8191) (قابل للتغيير)

عدد نقاط الجهاز - سجل الفهرس / سجل التشغيل العام [Z]: حتى 20 نقطة (Z 0 ~ 19)

عدد نقاط الجهاز - سجل الفهرس [Z] (عند تحديد مؤهل ZR للجهاز 32 بت): حتى 10 نقاط (Z0 إلى 18) (استخدم سجل الفهرس [Z] ككلمة مزدوجة)

عدد نقاط الجهاز - المؤشر [P]: 4096 نقطة (P 0 ~ 4095) (عدد نقاط الجهاز ثابت) يمكن ضبط نطاق استخدام المؤشر المحلي / المؤشر المشترك بواسطة المعامل

عدد نقاط الجهاز - مؤشر المقاطعة [I]: 256 نقطة (I 0 إلى 255) (عدد نقاط الجهاز ثابت) يمكن ضبط الفاصل الزمني الدوري لمؤشر مقاطعة النظام I 28 إلى 31 بواسطة المعامل (0.5 إلى 1000.0 مللي ثانية، زيادات 0.5 مللي ثانية) الافتراضي I 28: 100 مللي ثانية، I 29: 40 مللي ثانية، I 30: 20 مللي ثانية، I31: 10 مللي ثانية

عدد نقاط الجهاز - ترحيل خاص [SM]: 2048 نقطة (SM 0 إلى 2047) (رقم الجهاز ثابت)

عدد نقاط الجهاز - سجل خاص [SD]: 2048 نقطة (SD 0 إلى 2047) (عدد نقاط الجهاز ثابت)

عدد نقاط الجهاز - إدخال وظيفة [FX]: 16 نقطة (FX 0 إلى F) (رقم الجهاز ثابت)

عدد نقاط الجهاز - إخراج وظيفة [FY]: 16 نقطة (FY 0 إلى F) (عدد نقاط الجهاز ثابت)

عدد نقاط الجهاز - سجل وظيفة [FD]: 5 نقاط (FD 0 ~ 4) (رقم الجهاز ثابت)

جهاز الربط المباشر: J □□ \ X □□، J □□ \ Y □□، J □□ \ SB □□، J □□ \ SB □□، J □□ \ SB □□، J □□ \ SW □□، J □□ \ SW □ نموذج تحديد الجهاز للوصول المباشر إلى جهاز الربط لوحدة الشبكة □

جهاز الوحدة الوظيفية الذكية: تحديد الجهاز الذي يصل مباشرة إلى ذاكرة التخزين المؤقت لوحدة الوظائف الذكية التنسيق: U □□ \ G □□

نطاق المزلاج (الاحتفاظ بانقطاع التيار الكهربائي): L 0 إلى 8191 (افتراضي 8192 نقطة) [يمكن ضبط نطاق المزلاج لـ B, F, V, T, ST, C, D, W]

تلامس التشغيل / الإيقاف المؤقت: يمكن ضبط نقطة واحدة لكل تلامس تشغيل / إيقاف مؤقت من X 0 إلى 1 FFF

وظيفة الساعة: السنة، الشهر، اليوم، الساعة، الدقيقة، الثانية، يوم الأسبوع (تمييز تلقائي للسنوات الكبيسة) الدقة: -2.96 ~ + 3.74 ثانية (. نمطي + 1.42 ثانية) / يوم عند 0 درجة مئوية، الدقة: -3.18 ~ + 3.74 ثانية (نمطي + 1.50 ثانية) / يوم عند 25 درجة مئوية. الدقة: -13.20 إلى +2.12 ثانية (نمطي. -3.54 ثانية) / يوم عند 55 درجة مئوية.

الحد الأقصى المسموح به لوقت انقطاع التيار الكهربائي اللحظي: يعتمد على وحدة إمداد الطاقة

استهلاك التيار الداخلي للتيار المستمر 5 فولت: 0.49 أمبير

الارتفاع (H): 98 مم

العرض (W): 27.4 مم

العمق (D): 115 مم

الكتلة: 0.22 كجم

قسم وظيفة الإيثرنت المدمجة:

مواصفات الإرسال - سرعة نقل البيانات: 100/10 ميغابت في الثانية

مواصفات الإرسال - وضع الاتصال: مزدوج الاتجاه / نصف مزدوج الاتجاه

مواصفات الإرسال - طريقة الإرسال: Baseband

مواصفات الإرسال - أطول مسافة للمحور والعقدة: 100 متر

عدد الاتصالات: اتصال مقبس، اتصال MELSOFT، بروتوكول MC إجمالي 16 قطعة 1 لـ FTP

درجة حرارة التشغيل المحيطة: 0 إلى 55 درجة مئوية

درجة حرارة التخزين المحيطة: -25 إلى 75 درجة مئوية (-20 إلى 75 درجة مئوية عندما يشتمل النظام على وحدة من سلسلة AnS / A)

الرطوبة التشغيلية المحيطة: 5 إلى 95% رطوبة نسبية، غير مكثفة (10 إلى 90% رطوبة نسبية عندما يشتمل النظام على وحدة من سلسلة AnS / A)

الرطوبة التخزينية المحيطة: 5 إلى 95% رطوبة نسبية، غير مكثفة (10 إلى 90% رطوبة نسبية عندما يشتمل النظام على وحدة من سلسلة AnS / A)

مقاومة الاهتزاز - تتوافق مع JIS B 3502, IEC 61131-2 - عندما يكون هناك اهتزاز متقطع -: التردد: 5 إلى 8.4 هرتز، سعة واحدة: 3.5 مم التردد: 8.4 إلى 150 هرتز، تسارع ثابت: 9.8 م / ث 2 عدد المسحات: 10 مرات في اتجاهات X, Y, Z

مقاومة الاهتزاز - تتوافق مع JIS B 3502, IEC 61131-2 - عندما يكون هناك اهتزاز مستمر -: التردد: 5 إلى 8.4 هرتز، سعة واحدة: 1.75 مم التردد: 8.4 إلى 150 هرتز، تسارع ثابت: 4.9 م / ث 2

مقاومة الصدمات: تتوافق مع JIS B 3502, IEC 61131-2 (147 م / ث 2، 3 مرات في كل من اتجاهات X, Y و Z)

استخدام الغلاف الجوي: لا غازات أكالة

ارتفاع الاستخدام: 0 إلى 2000 متر

موقع التثبيت: في لوحة التحكم

فئة الجهد الزائد: II أو أقل

درجة التلوث: 2 أو أقل

فئة الجهاز: الفئة الأولى

وزن الشحن: 2 كجم
