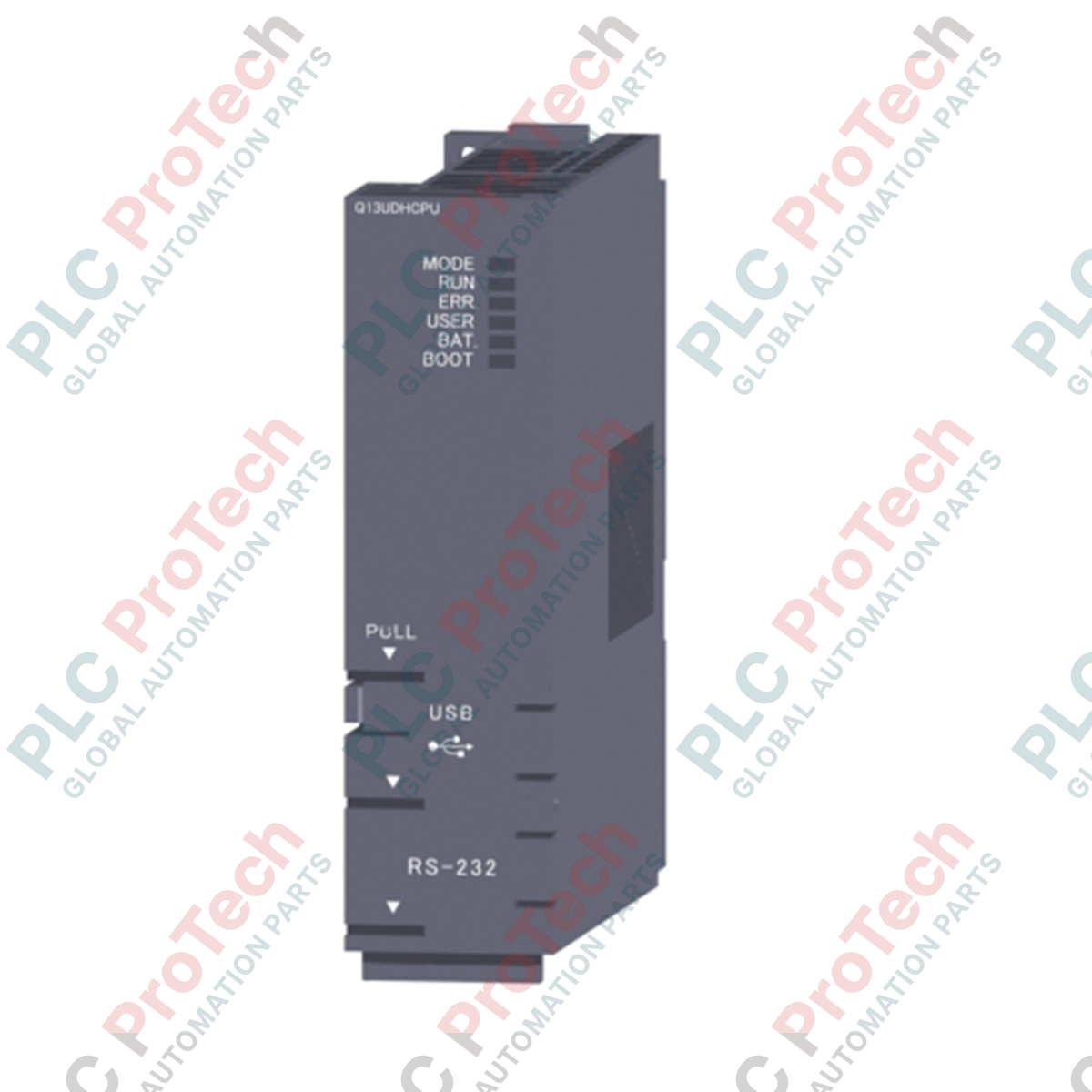

وحدة المعالجة المركزية Mitsubishi Electric Q13UDHCPU، سلسلة MELSEC Q

SKU Q13UDHCPU

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: Q13UDHCPU

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات المعالجة المركزية لـ PLC

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1200ج

  • Dimensions: 27.4 مم × 98 مم × 89.3 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

صُمم Mitsubishi Electric Q13UDHCPU للتعامل مع متطلبات المعالجة الصناعية العالية، وهو معالج PLC عالي الأداء من سلسلة Universal Q، مخصص لهياكل الأتمتة المعقدة. وتوفر هذه الوحدة، التي تدمج أحدث تقنيات التسلسل وتنفيذ البرمجة المهيكلة، سرعة الحساب وعرض نطاق الذاكرة اللازمين للمزامنة عالية السرعة في التصنيع المنفصل والتعبئة والتغليف والتحكم في العمليات الثقيلة. وهي تتكامل مباشرةً مع نظام اللوحة الخلفية MELSEC Q Series، مما يتيح اتصالًا بزمن انتقال منخفض مع وحدات الوظائف الرقمية والتناظرية والذكية.

الميزات الرئيسية

  • تنفيذ سريع للتعليمات: يحقق سرعة معالجة تبلغ 9.5 نانوثانية لتعليمات تسلسل LD الأساسية و19 نانوثانية لتعليمات نقل البيانات MOV.
  • سعات ذاكرة كبيرة: يتميز بسعة برنامج تبلغ 130 ألف خطوة، مقترنة بذاكرة برنامج مدمجة بسعة 520 كيلوبايت وذاكرة RAM قياسية بسعة 1024 كيلوبايت.
  • إدخال/إخراج فعلي ومنطقي واسع النطاق: يتحكم مباشرةً في ما يصل إلى 4096 نقطة إدخال/إخراج فعلية، مع إمكانية الوصول إلى 8192 نقطة جهاز عبر تعيين الذاكرة المباشر.
  • دعم أنظمة متعددة وحدات المعالجة المركزية: يتميز بمنطقة ذاكرة مشتركة عالية السرعة بسعة 32 كيلوبايت لأنظمة التحكم في الإحداثيات.
  • بيئات برمجة مرنة: متوافق بالكامل مع لغات Relay Symbol وMELSAP 3 (SFC) وMELSAP-L وFunction Blocks (FB) وStructured Text (ST).

التطبيقات

  • خطوط التجميع عالية السرعة متعددة المحاور وخطوط إنتاج السيارات.
  • آلات التصنيع الدقيقة للإلكترونيات وأشباه الموصلات.
  • شبكات متعددة المستويات لمناولة المواد وفرزها والخدمات اللوجستية للمستودعات.
  • أنظمة شاملة لأجهزة القياس والتحكم في العمليات تتطلب تنفيذًا موزعًا للإدخال/الإخراج.

المواصفات الفنية

المعلمة قيم المواصفات
الشركة المصنّعة Mitsubishi Electric
رمز الطراز Q13UDHCPU
نوع السلسلة سلسلة MELSEC Q (Universal QCPU)
طريقة تنفيذ التحكم تشغيل دوري/تكراري للبرنامج المخزّن
سعة البرنامج 130 ألف خطوة (520 كيلوبايت)
ذاكرة RAM قياسية (محرك الأقراص 3) 1024 كيلوبايت
ذاكرة ROM قياسية (محرك الأقراص 4) 2048 كيلوبايت
نقاط الإدخال/الإخراج الفعلية 4096 نقطة (X/Y من 0 إلى FFF)
استهلاك التيار الداخلي (5V DC) 0.39 أمبير
نطاق درجة حرارة التشغيل 0 إلى 55 درجة مئوية (درجة الحرارة المحيطة)
نطاق درجة حرارة التخزين -25 إلى 75 درجة مئوية
أبعاد الوحدة (W x الارتفاع x العمق) 27.4 مم x 98 مم x 89.3 مم
كتلة الوحدة 0.20 كجم
وزن الشحن (محسوب) 1.2 كجم

التوصيلات والواجهات

نوع الواجهة التعيين الوظيفي والوصف
منفذ USB واجهة فعلية Mini-B؛ تدعم تحميل البرامج وتنزيلها بسرعة عالية والتشخيص عبر الإنترنت باستخدام GX Works2.
منفذ RS-232 واجهة D-Sub ذات 9 سنون للاتصال التسلسلي القديم، ووحدات HMI المباشرة، والقياس عن بُعد للأجهزة الطرفية.
واجهة بطاقة الذاكرة فتحة مخصصة تدعم بطاقات SRAM (حتى 8 MB) أو Flash (حتى 4 MB) أو ATA (حتى 32 MB) لتخزين قواعد البيانات والبرنامج الثابت.

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

تُعد Q13UDHCPU مسار ترقية مباشرًا لمعالجات Q02HCPU وQ06HCPU الأقدم. ومع ذلك، يُرجى ملاحظة أنه رغم تطابق عامل الشكل وتركيب اللوحة الخلفية، يتطلب الانتقال من الطرازات القديمة عالية الأداء إلى الطرازات العالمية تجميع قاعدة بيانات تكوين المشروع داخل GX Works2 وضبط جداول المهام لتجنب اختلافات توقيت الدورة الناتجة عن سرعات التنفيذ الداخلية الأعلى.

مزالق التطبيقات وملاحظات هندسية

عند تشغيل عدة وحدات CPU على لوحة خلفية مشتركة، تستهلك واجهة ناقل CPU عالية السرعة نطاقًا تردديًا مشتركًا للذاكرة. يجب على المطورين إعداد آليات تزامن مناسبة ضمن منطقة الذاكرة المشتركة البالغة 32 KB لمنع تداخل صلاحيات الكتابة، إذ قد يؤدي ذلك إلى أخطاء مؤقت مراقبة النظام (WDT) وإيقاف حلقات التحكم بالعمليات.

استراتيجيات الإعداد والتشغيل والنسخ الاحتياطي

للحماية من تدهور البطارية وفساد منطق الإيقاف المفاجئ، أنشئ نسخًا احتياطية قياسية لذاكرة ROM. نوصي بتهيئة برامج الإقلاع التلقائي للبرنامج الثابت لتحميلها مباشرةً من Drive 4 (Standard ROM) عند بدء التشغيل. بالإضافة إلى ذلك، هيّئ أقسام بطاقة الذاكرة أثناء الإعداد الأولي باستخدام أداة تخصيص الذاكرة التشخيصية داخل IDE.

إرشادات التركيب

تحذير بالغ الأهمية: تأكد من فصل جميع مصادر الطاقة عن الوحدة الأساسية الرئيسية (اللوحة الخلفية) وأطراف الإدخال/الإخراج الخارجية بالكامل قبل تركيب وحدة CPU أو إزالتها. قد يؤدي عدم عزل جهود التحكم الخارجية إلى تلف بيانات ناقل اللوحة الخلفية، أو تلف دائم للأجهزة، أو إيقاف النظام بسبب الأعطال.
1 حاذِ لسان التوجيه السفلي لوحدة CPU مع واجهة الفتحة في الوحدة الأساسية.
2 ادفع الجزء العلوي من الوحدة برفق إلى الأمام حتى يستقر المزلاج بإحكام في موضعه على هيكل دعم اللوحة الخلفية.
3 أحكم ربط مسمار الأمان المدمج (حيثما ينطبق) لمنع انقطاع الاتصال الناتج عن الاهتزاز.
4 صِل بطارية الليثيوم الاحتياطية بمقبس طرف البطارية المخصص قبل تشغيل تشخيصات تكوين النظام.

FAQ

ما السعة الفعلية للبرنامج في الوحدة Q13UDHCPU؟

تتميز الوحدة بسعة تخزين برمجية تبلغ 130 ألف خطوة، ما يعادل مباشرةً 520 كيلوبايت من ذاكرة البرامج الداخلية.

ما لغات البرمجة التي تدعمها وحدة المعالجة المركزية Universal Q Series؟

تدعم صيغًا صناعية قياسية، بما فيها Relay Symbol Word وLogic Symbolic Word وMELSAP 3 (SFC) وMELSAP-L وFunction Blocks (FB) وStructured Text (ST).

ما سرعة معالجة تعليمات المنطق البولياني الأساسية في هذه الوحدة؟

توفر تنفيذًا فائق السرعة، إذ تعالج تعليمات التسلسل الأساسية مثل LD X0 خلال 9.5 نانوثانية.

كيف يمكنك نسخ ذاكرة برنامج وقت التشغيل احتياطيًا لتجنب فقدان البيانات المتطايرة؟

تتضمن وحدة المعالجة المركزية ذاكرة ROM قياسية (Drive 4) بسعة 2048 كيلوبايت، حيث ينبغي كتابة معلمات النظام المترجمة والتسلسلات عليها لتجنب فقدان البيانات عند نفاد بطارية النسخ الاحتياطي للنظام.
