نموذج عالمي QCPU Q 26 UDHCPU

المهلة المقدرة: عادة ما يتم الشحن في غضون 1 - 10 أيام عمل.

الشركة المصنعة: ميتسوبيشي إلكتريك

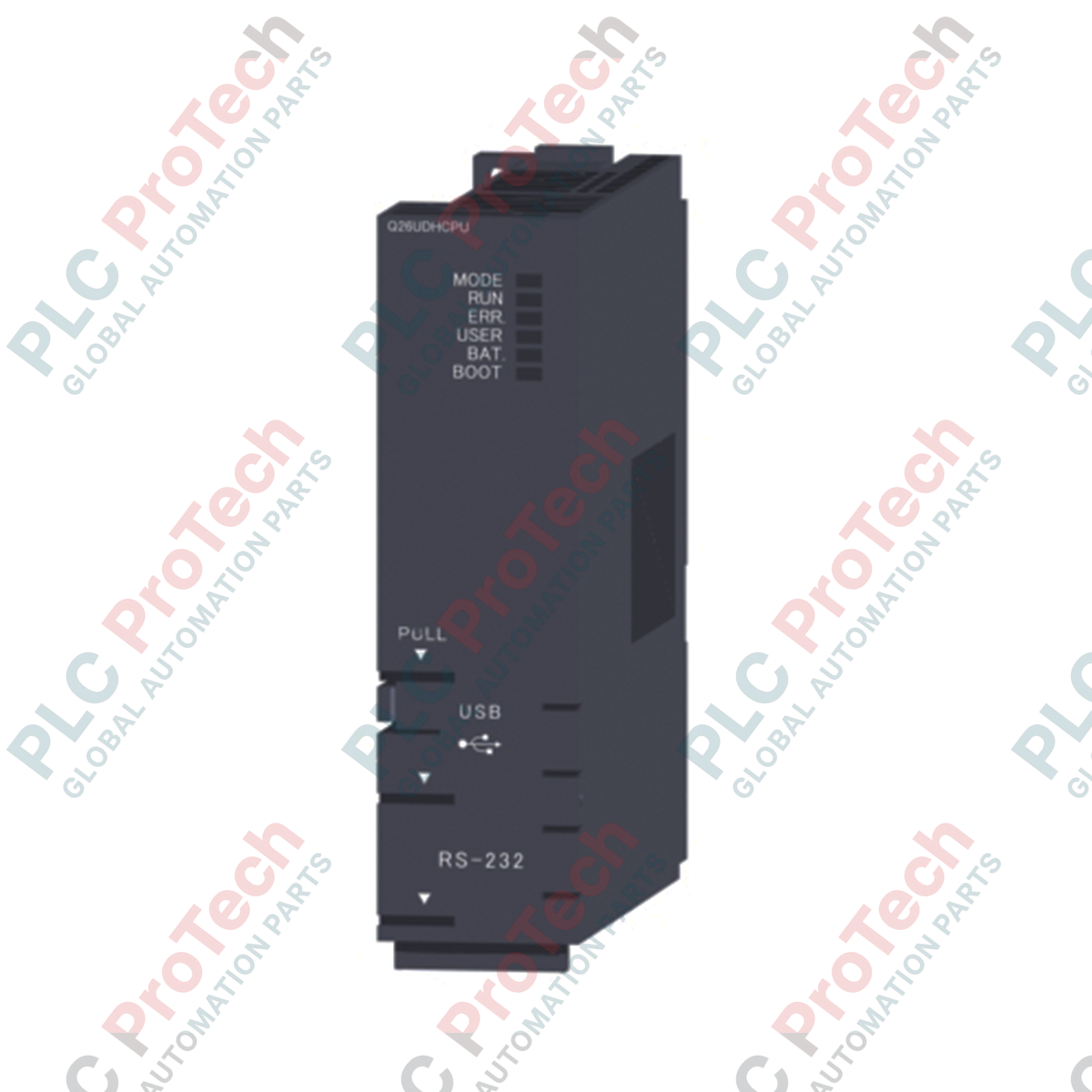

Q26UDHCPU

نموذج عالمي QCPU Q 26 UDHCPU

طريقة التحكم: عملية تكرار البرنامج المخزنة

طريقة التحكم في الإدخال / الإخراج: طريقة التحديث (إدخال / إخراج الوصول المباشر ممكن بتحديد إدخال / إخراج الوصول المباشر (DX، DY))

لغة البرمجة لغة التحكم المتسلسل: كلمة رمز التتابع، كلمة رمز منطقي، MELSAP 3 (SFC)، MELSAP-L، كتلة وظيفية، نص منظم (ST)

سرعة المعالجة تعليمات متسلسلة LD X 0: 9.5 نانو ثانية

MOV D 0 D 1: 19 نانو ثانية

مسح ثابت: 0.5 - 2000 مللي ثانية (يمكن ضبطه بزيادات 0.5 مللي ثانية)

سعة البرنامج: 260 كيلو خطوة (1040 كيلو بايت)

سعة الذاكرة ذاكرة البرنامج (محرك الأقراص 0): 1040 كيلو بايت

بطاقة الذاكرة (RAM) (محرك الأقراص 1): مقدار سعة بطاقة الذاكرة المثبتة (بحد أقصى 8 ميجا بايت)

بطاقة الذاكرة (ROM) (محرك الأقراص 2): (بطاقة فلاش: حتى 4 ميجا بايت، بطاقة ATA: حتى 32 ميجا بايت)

ذاكرة RAM قياسية (محرك الأقراص 3): 1280 كيلو بايت

ذاكرة ROM قياسية (محرك الأقراص 4): 4096 كيلو بايت

ذاكرة مشتركة لوحدة المعالجة المركزية (CPU) منطقة QCPU القياسية: 8 كيلو بايت

منطقة اتصال عالية السرعة بين وحدات المعالجة المركزية المتعددة: 32 كيلو بايت

الحد الأقصى لعدد الملفات المخزنة ذاكرة البرنامج: 252 كتابًا

بطاقة الذاكرة (RAM): 319 (عند استخدام Q3MEM-8 MBS)

بطاقة الذاكرة (ROM) بطاقة فلاش: 288 كتابًا

بطاقة ATA: 511 كتابًا

ذاكرة RAM قياسية: 4

ذاكرة ROM قياسية: 256

وحدة وظيفية ذكية معلمة الحد الأقصى لعدد الإعدادات الإعداد الأولي: 4096 قطعة

تحديث: 2048 قطعة

عدد أجهزة الإدخال / الإخراج: 8192 نقطة (X / Y 0 إلى 1 FFF)

عدد نقاط الإدخال / الإخراج: 4096 نقطة (X / Y 0 إلى FFF)

عدد نقاط الجهاز التتابع الداخلي [M]: افتراضي 8192 نقطة (M0 إلى 8191) (قابل للتغيير)

تتابع التثبيت [L]: افتراضي 8192 نقطة (L0 إلى 8191) (قابل للتغيير)

تتابع الارتباط [B]: افتراضي 8192 نقطة (B 0 إلى 1 FFF) (قابل للتغيير)

المؤقت [T]: افتراضي 2048 نقطة (T0 إلى 2047) (مشترك بين مؤقت السرعة المنخفضة / مؤقت السرعة العالية) (قابل للتغيير) مؤقت السرعة المنخفضة / مؤقت السرعة العالية المحدد بالتعليمات يتم ضبط وحدة قياس مؤقت السرعة المنخفضة / مؤقت السرعة العالية بواسطة المعلمة (مؤقت السرعة المنخفضة: 1 إلى 1000 مللي ثانية، بزيادات 1 مللي ثانية، افتراضي 100 مللي ثانية) (مؤقت السرعة العالية: 0.1 إلى 100.0 مللي ثانية، بزيادات 0.1 مللي ثانية، افتراضي 10.0 مللي ثانية)

مؤقت التكامل [ST]: نقطة افتراضية 0 (مشتركة مع مؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة) (قابل للتغيير) مؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة المحدد بالتعليمات قم بتعيين وحدة قياس مؤقت التكامل منخفض السرعة / مؤقت التكامل عالي السرعة بواسطة المعلمة (مؤقت التكامل منخفض السرعة: 1000 مللي ثانية، بزيادة 1 مللي ثانية، افتراضي 100 مللي ثانية) (مؤقت التكامل عالي السرعة: 0.1 إلى 100.0 مللي ثانية، بزيادات 0.1 مللي ثانية، افتراضي 10.0 مللي ثانية)

العداد [C]: عداد عادي: افتراضي 1024 نقطة (C 0 ~ 1023) (قابل للتغيير)

سجل البيانات [D]: افتراضي 12288 نقطة (D 0 إلى 12287) (قابل للتغيير)

سجل بيانات ممتد [D]: نقطة افتراضية 0 (قابل للتغيير)

سجل الارتباط [W]: افتراضي 8192 نقطة (W 0 إلى 1 FFF) (قابل للتغيير)

سجل ارتباط ممتد [W]: نقطة افتراضية 0 (قابل للتغيير)

جهاز الإشارة [F]: افتراضي 2048 نقطة (F 0 إلى 2047) (قابل للتغيير)

تتابع الحافة [V]: افتراضي 2048 نقطة (V 0 إلى 2047) (قابل للتغيير)

سجل الملفات [R] ذاكرة RAM قياسية: 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 655360 نقطة عن طريق تبديل الكتل

بطاقة SRAM (1 ميجا بايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام 517120 نقطة كحد أقصى عن طريق تبديل الكتل

بطاقة SRAM (2 ميجا بايت): 32768 نقطة (R 0 إلى 32767) يمكن استخدام 1041408 نقطة كحد أقصى عن طريق تبديل الكتل

بطاقة SRAM (4 ميجا بايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 2087936 نقطة عن طريق تغيير الكتل

بطاقة SRAM (8 ميجا بايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 4184064 نقطة عن طريق تغيير الكتل

بطاقة فلاش (2 ميجا بايت): 32768 نقطة (R 0 إلى 32767) يمكن استخدام 1041408 نقطة كحد أقصى عن طريق تبديل الكتل

بطاقة فلاش (4 ميجا بايت): 32768 نقطة (R 0 ~ 32767) يمكن استخدام ما يصل إلى 2087936 نقطة عن طريق تغيير الكتل

سجل الملفات [ZR] ذاكرة RAM قياسية: 655360 نقطة (ZR 0 إلى 655359) لا يلزم تبديل الكتل

بطاقة SRAM (1 ميجا بايت): 517120 نقطة (ZR 0 إلى 517119) لا يلزم تبديل الكتل

بطاقة SRAM (2 ميجا بايت): 1041408 نقطة (ZR 0 إلى 1041407) لا يلزم تبديل الكتل

بطاقة SRAM (4 ميجا بايت): 2087936 نقطة (ZR 0 إلى 2087935) لا يلزم تبديل الكتل

بطاقة SRAM (8 ميجا بايت): 4184064 نقطة (ZR 0 إلى 4184063) لا يلزم تبديل الكتل

بطاقة فلاش (2 ميجا بايت): 1041408 نقطة (ZR 0 إلى 1041407) لا يلزم تبديل الكتل

بطاقة فلاش (4 ميجا بايت): 2087936 نقطة (ZR 0 إلى 2087935) لا يلزم تبديل الكتل

تتابع ارتباط خاص [SB]: افتراضي 2048 نقطة (SB 0 إلى 7 FF) (قابل للتغيير)

سجل ارتباط خاص [SW]: افتراضي 2048 نقطة (SW 0 إلى 7 FF) (قابل للتغيير)

تتابع الخطوات [S]: افتراضي 8192 نقطة (S0 إلى 8191) (قابل للتغيير)

سجل الفهرس / سجل التشغيل العام [Z]: يصل إلى 20 نقطة (Z 0 ~ 19)

سجل الفهرس [Z] (عند تحديد تأهيل 32 بت لجهاز ZR): يصل إلى 10 نقاط (Z0 إلى 18) (استخدم سجل الفهرس [Z] ككلمة مزدوجة)

المؤشر [P]: 4096 نقطة (P 0 ~ 4095) (عدد نقاط الجهاز ثابت) يمكن ضبط نطاق استخدام المؤشر المحلي / المؤشر المشترك بواسطة المعلمة

مؤشر المقاطعة [I]: 256 نقطة (I 0 إلى 255) (عدد نقاط الجهاز ثابت) يمكن ضبط الفاصل الزمني الدوري لمؤشر مقاطعة النظام I 28 إلى 31 بواسطة المعلمة (0.5 إلى 1000.0 مللي ثانية، بزيادات 0.5 مللي ثانية) الافتراضي I 28: 100 مللي ثانية، I 29: 40 مللي ثانية، I 30: 20 مللي ثانية، I31: 10 مللي ثانية

تتابع خاص [SM]: 2048 نقطة (SM 0 إلى 2047) (رقم الجهاز ثابت)

سجل خاص [SD]: 2048 نقطة (SD 0 إلى 2047) (عدد نقاط الجهاز ثابت)

مدخل الوظيفة [FX]: 16 نقطة (FX 0 إلى F) (رقم الجهاز ثابت)

مخرج الوظيفة [FY]: 16 نقطة (FY 0 إلى F) (عدد نقاط الجهاز ثابت)

سجل الوظيفة [FD]: 5 نقاط (FD 0 ~ 4) (رقم الجهاز ثابت)

جهاز الارتباط المباشر: J□□ \ X□□، J□□ \ Y□□، J□□ \ SB□□، J□□ \ SB□□، J□□ \ SB□□، J□□ \ SW□□، J□□ \ SW□□ نموذج مواصفات الجهاز للوصول المباشر إلى جهاز الارتباط لوحدة الشبكة

جهاز وحدة وظيفية ذكية: مواصفات الجهاز التي تصل مباشرة إلى ذاكرة التخزين المؤقت لوحدة الوظائف الذكية التنسيق: U□□ \ G□□

نطاق التثبيت (ثبات انقطاع التيار الكهربائي): L 0 إلى 8191 (افتراضي 8192 نقطة) [يمكن ضبط نطاق التثبيت لـ B، F، V، T، ST، C، D، W]

اتصال RUN / PAUSE: يمكن ضبط نقطة واحدة لكل اتصال RUN / PAUSE من X 0 إلى 1 FFF

وظيفة الساعة: السنة، الشهر، اليوم، الساعة، الدقيقة، الثانية، يوم الأسبوع (تمييز تلقائي للسنوات الكبيسة) الدقة: -2.96 ~ + 3.74 ثانية (. نموذجي + 1.42 ثانية) / يوم عند 0 درجة مئوية الدقة: -3.18 ~ + 3.74 ثانية (نموذجي + 1.50 ثانية) / يوم عند 25 درجة مئوية. الدقة: -13.20 إلى +2.12 ثانية (نموذجي -3.54 ثانية) / يوم عند 55 درجة مئوية.

وقت انقطاع التيار الكهربائي اللحظي المسموح به: يعتمد على وحدة إمداد الطاقة

تيار داخلي 5 فولت تيار مستمر: 0.39 أمبير

الأبعاد الخارجية الارتفاع (H): 98 ملم

العرض (W): 27.4 ملم

العمق (D): 89.3 ملم

الكتلة: 0.20 كجم

درجة حرارة التشغيل المحيطة: 0 إلى 55 درجة مئوية

درجة حرارة التخزين المحيطة: -25 إلى 75 درجة مئوية (-20 إلى 75 درجة مئوية عندما يتضمن النظام وحدة من سلسلة AnS / A)

الرطوبة المحيطة للتشغيل: 5 إلى 95٪ رطوبة نسبية، غير متكثفة (10 إلى 90٪ رطوبة نسبية عندما يتضمن النظام وحدة من سلسلة AnS / A)

الرطوبة المحيطة للتخزين: 5 إلى 95٪ رطوبة نسبية، غير متكثفة (10 إلى 90٪ رطوبة نسبية عندما يتضمن النظام وحدة من سلسلة AnS / A)

مقاومة الاهتزاز تلبي JIS B 3502، IEC 61131-2 عند وجود اهتزاز متقطع: التردد: 5 إلى 8.4 هرتز، سعة واحدة: 3.5 مم التردد: 8.4 إلى 150 هرتز، تسارع ثابت: 9.8 م / ث 2 عدد المسح: 10 مرات في اتجاهات X، Y، Z

عند وجود اهتزاز مستمر: التردد: 5 إلى 8.4 هرتز، سعة واحدة: 1.75 مم التردد: 8.4 إلى 150 هرتز، تسارع ثابت: 4.9 م / ث 2

مقاومة الصدمات: تلبي JIS B 3502، IEC 61131-2 (147 م / ث 2، 3 مرات في كل اتجاه من اتجاهات X، Y، Z)

استخدام الغلاف الجوي: لا يوجد غازات تآكل

ارتفاع الاستخدام: 0 إلى 2000 متر

موقع التثبيت: في لوحة التحكم

فئة الجهد الزائد: II أو أقل

درجة التلوث: 2 أو أقل

فئة الجهاز: الفئة الأولى

وزن الشحن: 1.2 كجم
