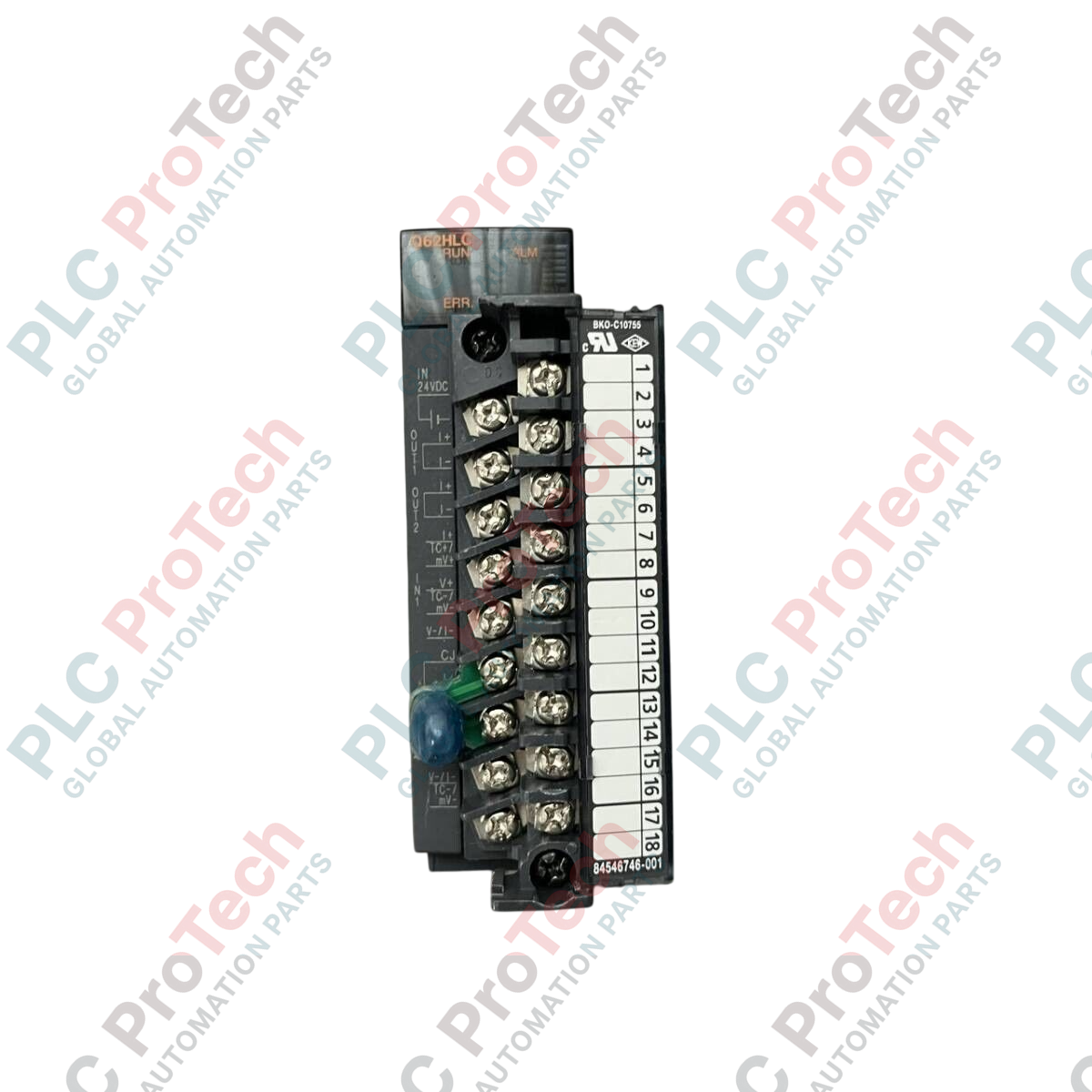

وحدة تحكم حلقية Mitsubishi Electric Q62HLC من سلسلة MELSEC Q

SKU Q62HLC

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: Q62HLC

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات التحكم في الحلقات

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 0ج

  • Dimensions: 98 مم x 27.4 مم x 90 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

لتنفيذ تحكم دقيق في حلقات العمليات ضمن هيكل أتمتة موحد، تعمل Mitsubishi Electric Q62HLC كوحدة تحكم مخصصة ثنائية القناة بالتناسب والتكامل والتفاضل (PID). تتصل هذه الوحدة عالية السرعة مباشرةً باللوحة الخلفية لـ PLC من سلسلة MELSEC Q، ما يلغي تأخر الاتصال المعتاد في وحدات التحكم الخارجية المستقلة. وتدعم الوحدة مدخلات المزدوجات الحرارية والتيار والجهد، إلى جانب مخارج التحكم التناظرية، لتوفير معالجة مباشرة للتغذية الراجعة ذات الحلقة المغلقة في أنظمة الحرارة والضغط والتدفق الصناعية التي تتطلب أداءً عاليًا.

الميزات

  • تحكم ثنائي القناة: حلقتا PID مستقلتان بخوارزميات مخصصة للضبط التلقائي والضبط الذاتي.
  • بنية إدخال شاملة: توصيل مباشر للمزدوجات الحرارية (الأنواع B وE وJ وK وN وR وS وT)، والجهد الدقيق، وإشارات التيار التناظري القياسية.
  • تنفيذ سريع لحلقة التحكم: دورة أخذ عينات فائقة السرعة تبلغ 25 مللي ثانية لكل قناة، تتيح التحكم في التغيرات السريعة للعمليات الفيزيائية.
  • مخارج تناظرية مدمجة: مخارج تحكم مباشرة بتيار 4-20mA أو بالجهد، للتوصيل بسلاسة مع صمامات التحكم والمشغلات ومحركات الدفع.
  • تكامل مباشر مع اللوحة الخلفية لـ PLC: اربط معلمات حلقة التحكم مباشرةً بسجلات ذاكرة وحدة المعالجة المركزية، دون الحاجة إلى تهيئة كتل اتصال مخصصة.

التطبيقات

  • تنظيم درجة الحرارة بدقة في بثق البلاستيك والتشكيل الحراري والنفخ.
  • أفران المعالجة الحرارية الصناعية التي تتطلب تحكمًا متسلسلًا متعدد المناطق باستخدام PID.
  • دارات تنظيم عالية السرعة لمعدل التدفق والضغط في عمليات الجرعات الكيميائية ومعالجة المياه.
  • التحكم في غرفة بيئية مع معالجة متزامنة لدارات التسخين والتبريد.

جدول المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة ميتسوبيشي إلكتريك
رقم الطراز Q62HLC
قنوات التحكم قناتان (تنفيذ مستقل لـ PID)
أنواع إدخال المزدوجات الحرارية B, E, J, K, N, R, S, T
نطاق الإدخال التناظري الجهد/التيار (تهيئة المستشعر المباشر)
قنوات الإخراج التناظري قناتان (مخرجات تحكم بالتيار/الجهد)
دورة أخذ العينات 25 مللي ثانية لكل قناة
نقاط الإدخال/الإخراج المشغولة 16 نقطة (مخصصة على ناقل PLC من سلسلة Q)
استهلاك التيار الداخلي 0.27 أمبير (عند ناقل اللوحة الخلفية بجهد 5 VDC)
جهد الإمداد الخارجي 24 VDC (+10% / -15%)
نطاق درجة حرارة التشغيل من 0 إلى 55 درجة مئوية
وزن الوحدة 0.25 كجم
وزن الشحن (محسوب) 1.00 كجم (يشمل تغليفًا صناعيًا واقيًا)
الأبعاد (محسوبة) 98 مم x 27.4 مم x 90 مم (الارتفاع x W x العمق)

التوصيلات والواجهات

رقم دبوس الطرفية اسم الطرفية/ارتباط الإشارة
الطرفية 1 مدخل درجة الحرارة/الجهد الدقيق للقناة 1 (+)
الطرفية 2 مدخل درجة الحرارة/الجهد الدقيق للقناة 1 (-)
الطرفية 3 تيار الإدخال للقناة 1 (I+)
الطرف 4 خرج التحكم التناظري للقناة 1 (+)
الطرف 5 خرج التحكم التناظري للقناة 1 (-)
الطرف 10 مدخل درجة الحرارة / الجهد الدقيق للقناة 2 (+)
الطرف 11 مدخل درجة الحرارة / الجهد الدقيق للقناة 2 (-)
الطرف 12 مدخل التيار للقناة 2 (I+)
الطرف 13 خرج التحكم التناظري للقناة 2 (+)
الطرف 14 خرج التحكم التناظري للقناة 2 (-)
الطرف 17 مدخل مصدر الطاقة الخارجي (24 VDC)
الطرف 18 المشترك لمصدر الطاقة الخارجي (0V GND)

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

على عكس وحدات تنظيم الحرارة Q64TCRT، التي تنفذ ضبطًا قياسيًا لدرجات الحرارة بدورة أبطأ تبلغ 500ms، فإن Q62HLC متحكم عالي السرعة مصمم للاستجابة للحلقة خلال 25ms. وهو يتضمن مخارج تيار/جهد تناظرية فعلية مباشرة بدلًا من مخارج الترانزستور. لذلك، لا يمكن نسخ المنطق المكتوب لسلسلة Q64 مباشرةً؛ بل يجب إعادة تعيين بنية ذاكرة التخزين المؤقت للوحدة داخل بيئة برنامج GX Works.

مشكلات التطبيق وملاحظات هندسية

يتطلب تشغيل متحكم الحلقة مع مشغّل فعلي شديد الديناميكية ضبطًا دقيقًا للفعل التفاضلي (كسب D). وبسبب زمن أخذ العينات السريع البالغ 25ms، قد تنتقل الضوضاء الكهربائية عالية التردد على أطراف الإدخال إلى مخارج التحكم، فتسبب تقلبات حادة. إذا أظهر متغير التحكم لديك اهتزازًا شديدًا عالي التردد، فعّل إعدادات مرشح الإدخال المدمج لتثبيت حلقات التغذية الراجعة PID قبل إجراء تعديلات الضبط الدقيق.

نصائح التشغيل والتوصيلات

تحتوي مجموعة أطراف Q62HLC على مقاومة تعويض وصلة باردة (CJC) معايرة في المصنع ومثبتة مباشرة على الأطراف السفلية. قد يؤدي استبدال مجموعات الأطراف بين الوحدات دون مطابقة مقاومة CJC المعايرة إلى انحرافات حرارية محيطة تبلغ عدة درجات مئوية. احرص دائمًا على إبقاء مجموعة الأطراف الفعلية مقترنة بوحدتها الإلكترونية الأصلية ذات الرقم التسلسلي المطابق لتجنب الانحراف أثناء بدء التشغيل.

إرشادات التركيب

تحذير بالغ الأهمية: تحقّق من فصل الطاقة بالكامل عن جميع مصادر الطاقة الرئيسية لخزانة التحكم، ومن تفعيل بروتوكولات القفل ووضع بطاقة التحذير (LOTO)، قبل توصيلات مجموعة الأطراف أو إدخال الوحدة في وحدة قاعدة سلسلة MELSEC Q. قد يؤدي عدم عزل النظام بالكامل إلى تلف فوري للوحة توصيل الوحدة، كما قد يتسبب في تعطّل إشارات التحكم.
1
أدخل خطاف التثبيت السفلي للوحدة في فتحة التوجيه في وحدة القاعدة.
2
أمل الوحدة بقوة إلى الأمام باتجاه وحدة القاعدة حتى يستقر مزلاج التثبيت العلوي في مكانه.
3
ثبّت الوحدة بلوحة القاعدة باستخدام برغي التثبيت العلوي (نطاق عزم الربط من 0.36 إلى 0.48 N-m).
4
وصّل طاقة مساعدة خارجية بجهد 24 VDC بالطرفين 17 و18، واستخدم كابلات زوجية مجدولة ومحمية لمسارات الإشارات التناظرية.

FAQ

ما الفرق الوظيفي الأساسي بين Q62HLC ووحدات التحكم القياسية في درجة الحرارة؟

تعمل الوحدة بمعدل أخذ عينات فائق السرعة يبلغ 25 مللي ثانية لكل قناة، وتتضمن حلقات خرج تماثلية مدمجة. تعمل وحدات درجة الحرارة القياسية عادةً بدورة تبلغ 500 مللي ثانية، وتستخدم مخارج نبضية للتحكم في مرحلات الحالة الصلبة.

هل تتطلب Q62HLC وحدة خرج تماثلية منفصلة؟

لا، فهي تتميز بمخارج تحكم تماثلية مدمجة ثنائية القناة، ما يتيح توصيلها مباشرةً بصمامات التحكم التناسبي أو بمحركات التحكم في السرعة.

لماذا تُعد مقاومة تعويض الوصلة الباردة (CJC) ضرورية في كتلة الأطراف؟

تحسب مقاومة CJC انجراف درجة الحرارة المحيطة عند أطراف التوصيل. تُعاير كل مقاومة في المصنع لتناسب الوحدة المادية الخاصة بها؛ ويؤدي تبديل كتل الأطراف بين الوحدات إلى أخطاء في قياس درجة الحرارة.

ماذا يحدث إذا انقطع مصدر الطاقة الخارجي بجهد 24 VDC عن الوحدة؟

ستُفعّل الوحدة رمز خطأ انقطاع مصدر الطاقة الخارجي، وتوقف معالجة PID، وتضبط مخارج التحكم التماثلية على حالة الأمان أو القيمة الدنيا المحددة لها.
